На фото образец кабеля, с изоляцией из сшитого полиэтилена проверяется на наличие затеканий и включений. Его нагревают до 130 градусов и он становится прозрачным. Много еще фоток, пост чтоли запилить.

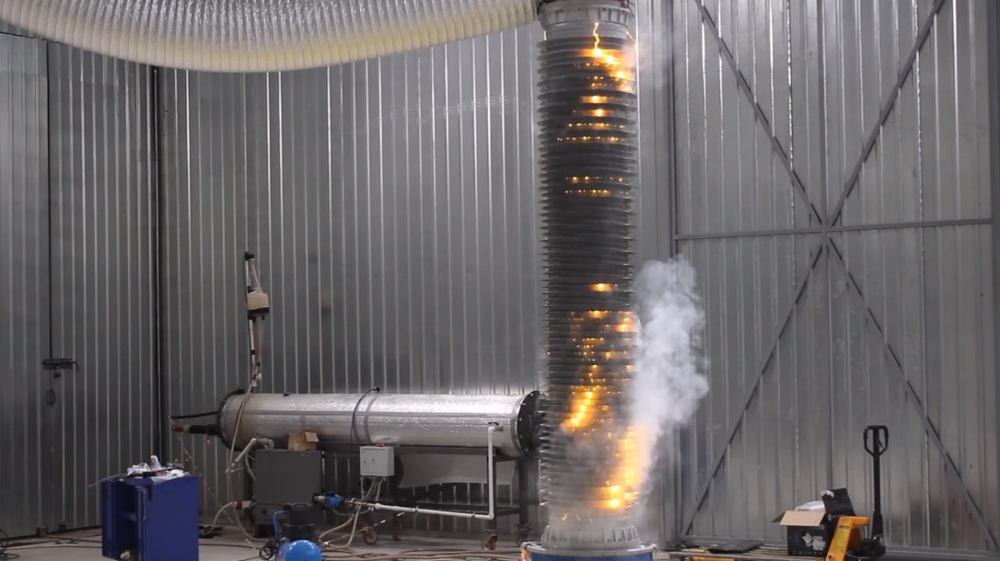

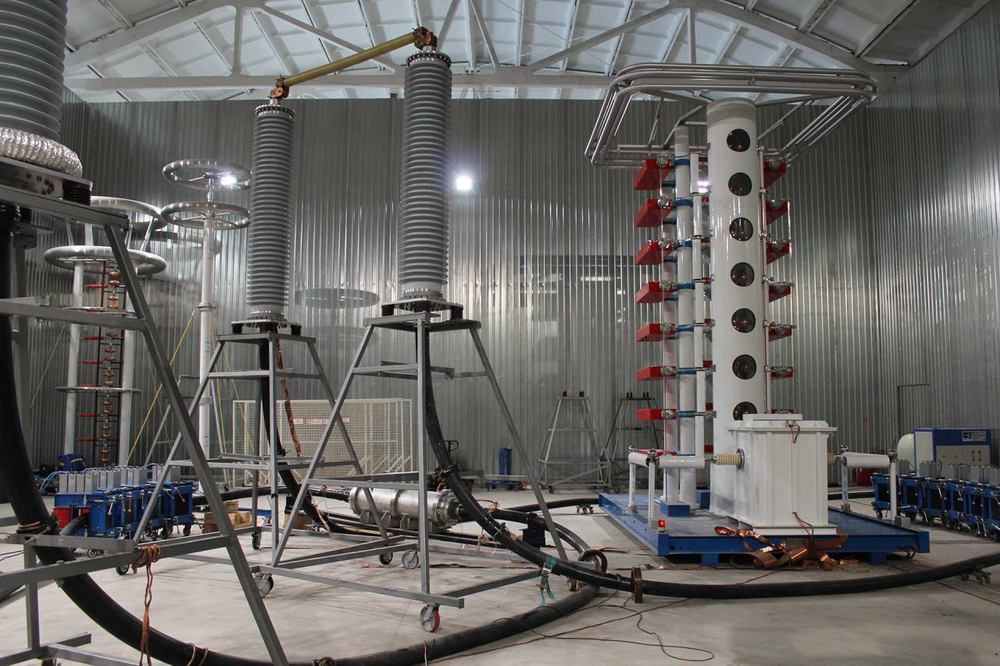

Все верно! Его номинальное напряжение (то что он должен тянуть при любом раскладе) 220кВ. Но в сети бывают ненормальные режимы работы - грозовые перенапряжения например. Изолятор должен выдержать и их. Мв смотрим какое максимальное напряжение он выдержит и сверяем с тем, что заявил производитель. Этот выдержал 462кВ в дюже загрязненном состоянии.

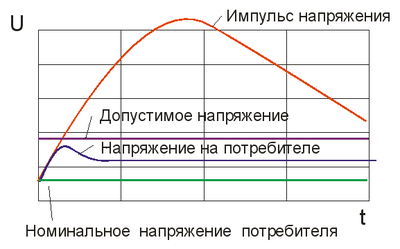

Молния не бьет непосредственно в изолятор. Удар молнии приходится на линию (на графике волна обозначена красным). Для снижения грозового импульса используются ОПН - ограничители перенапряжения нелинейные. Они, грубо говоря, снижают напряжение (синим цветом), приходящееся на изолятор (и на другое оборудование подстанции) до допустимого (фиолетовым цветом).

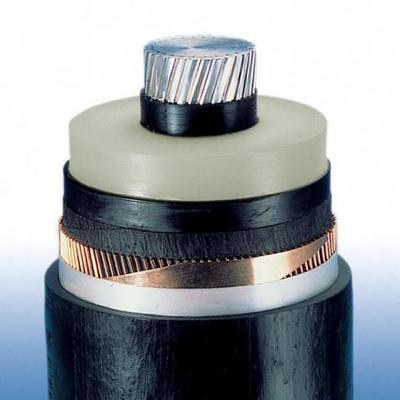

На картинке конструкция кабеля. Белая его часть (третий слой) это и есть изоляция. Этот довольно тонкий слой толщиной в несколько сантиметров выдерживает огромные напряжения (если правильно сделан). В нормальном состоянии этот слой белый и не прозрачный. При нагреве он становится прозрачным и можно увидеть какие проблемы есть внутри - пузырьки газа, механические включения. затекания или выступы.
Милости просим в наш Центр. Серьезно, если с Подмосковья, рассмотрим кандидатуру на должность оператора по испытаниям. Сможешь пытать их как душе будет угодно)
ветер не оказывает влияние на электрические характеристики изолятора. Однако он может оказать сильные механические воздействия. Поэтому в программу испытаний таких изоляторов включены испытания на изгиб.
Опорные изоляторы наружной установки предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций переменного тока.
Геометрия может быть разной, они постоянно модифицируются. Есть замечательная программа, которая позволяет рассчитать распределение электрического поля. Она позволяет не делать каждый раз новые модели и испытывать а сначала в теории рассчитать что будет и только потом создавать опытный образец.
Коллега, приветствую! Заинтересовался Вашим Центром, на сайт заходил. Сам с Серпухова, в данный момент работаю с технологией ЧР в должности инженера по наладке и испытаниям (ПНиИ) с оборудованием иностранного производства. Не подскажете, как лучше поступить!? Изначально позвонить по номеру указанному на сайте, или же сразу кидать резюме на адрес, указанный на сате?
Эх, вот бы беспроводную передачу энергии изобрели, круто было бы :-) А вообще это реально, идут разработки в этой области? Про дедушку Теслу мифы все или он реально это осуществлял?
Я ни разу не слышал про это. ни на одном форуме или выставке где я был этот вопрос не поднимался. Сейчас одна из самых радикальных разработок это сверхпроводниковые линии наверно. Несмотря на то что сверхпроводимость открыта давно, до сих пор нет адекватных (соотношение цена качество) методов передачи ЭЭ по сверхпроводникам.
2
DELETED
Хм. Не думал что это простые опорные. Сейчас в моде изоляторы у которых диаметр четного ребра меньше чем у нечетного, но расстояние одинаковое. А вот такой вид изолятора вижу впервые. В изоляторе на фото есть выигрыш в каких либо параметрах по сравнению с обычным?
Боюсь пока не смогу ответить, я больше по кабелям спец :(
Преимуществ кстати может и не быть. Просто производители даже таких вещей все равно хотят выделить свой продукт по внешнему виду. На изолятор большую табличку с названием компании не прицепишь, а так отличительный знак - издалека видно. По кабелям такая практика по крайней мере есть.
