Воронежская ТЭЦ-2
Основой экономического развития любой страны является доступ к надежным и эффективным источникам энергии. Промышленность, сельское хозяйство, транспорт и сфера услуг - все эти сектора зависят от бесперебойного снабжения энергией. Да и нам, простым потребителям, без нее, ой, как не просто. Благо российская энергетика работает, как часы. В этот раз я вещаю из Воронежа. Воронежская ТЭЦ-2 - один из ключевых объектов жизнеобеспечения города. Станция обслуживает более 200 тысяч жителей, промышленные предприятия и объекты социальной сферы Коминтерновского района. Её установленная электрическая мощность - 127 МВт, а тепловая - 785 Гкал/ч.
История Воронежской ТЭЦ-2 началась в 50-х годах прошлого века, когда на территории Воронежского завода тяжелых механических прессов появилась ведомственная теплоэлектростанция, оборудованная турбогенератором мощностью 12 МВт. Она снабжала электроэнергией, паром и горячей водой близлежащие производства и жилые районы. Город развивался, потребности в тепле и электричестве росли.

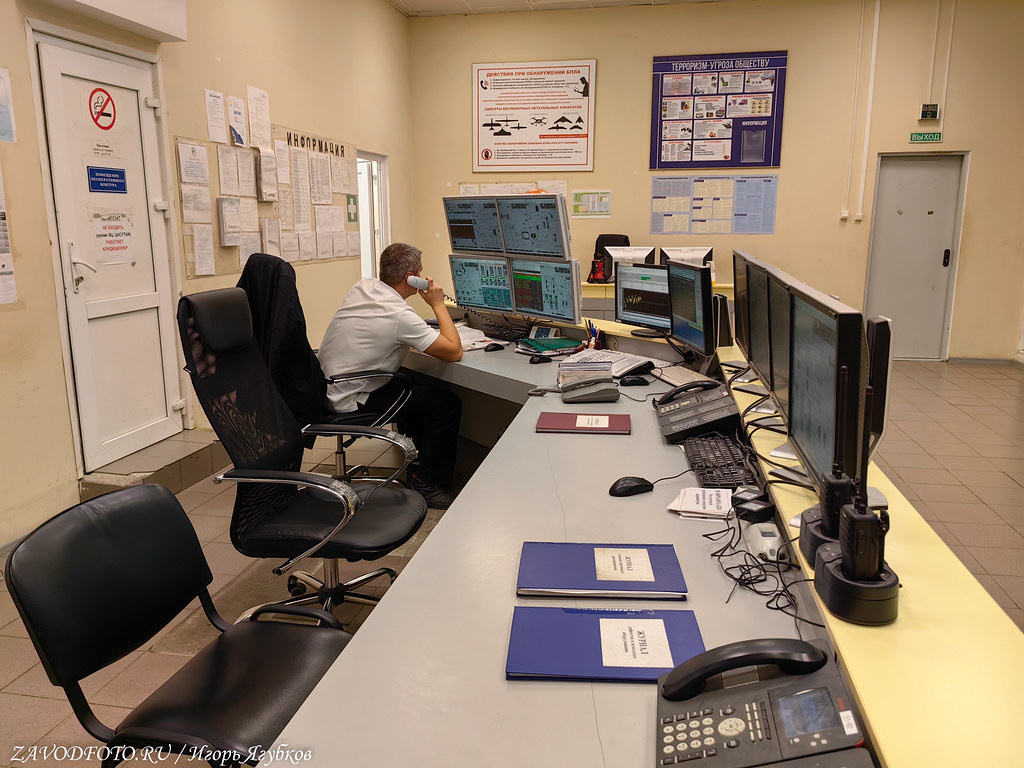

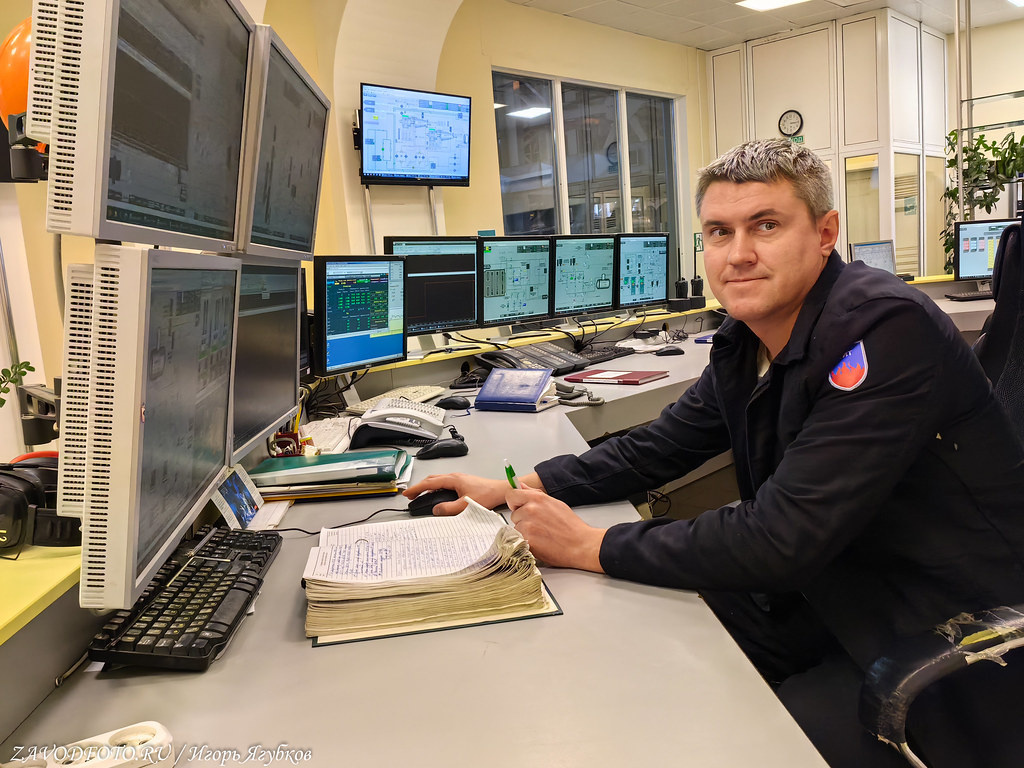

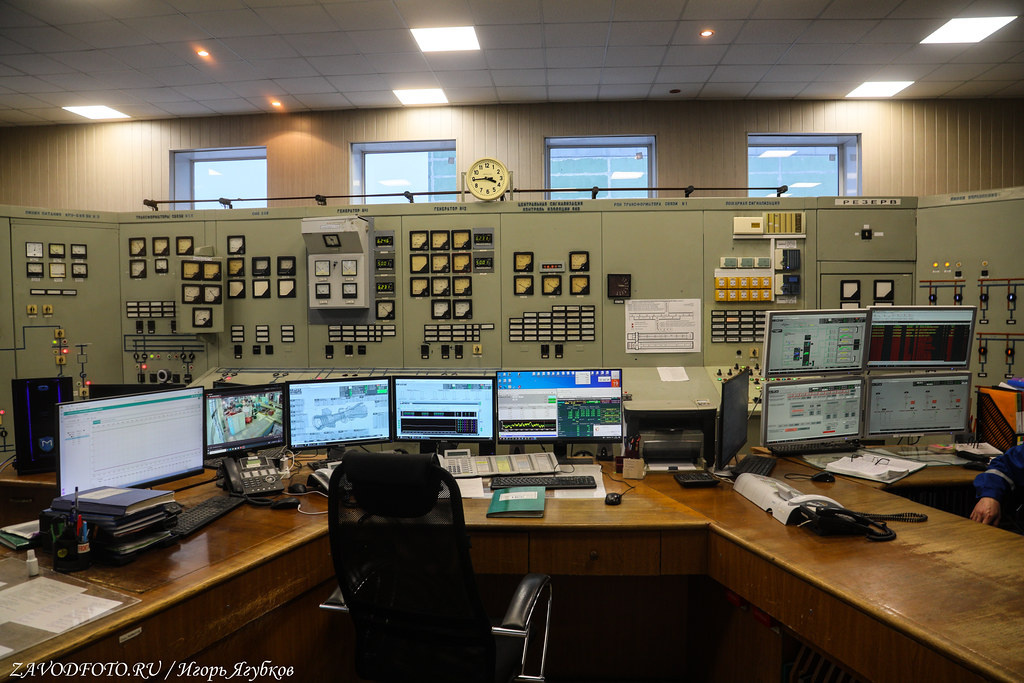

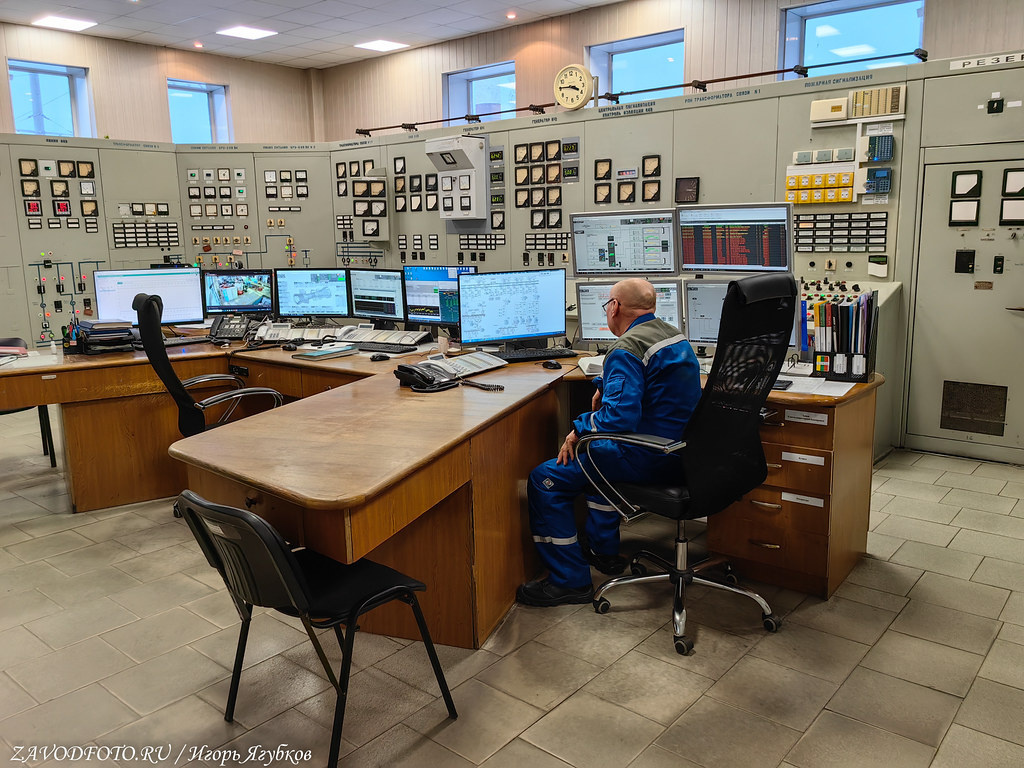

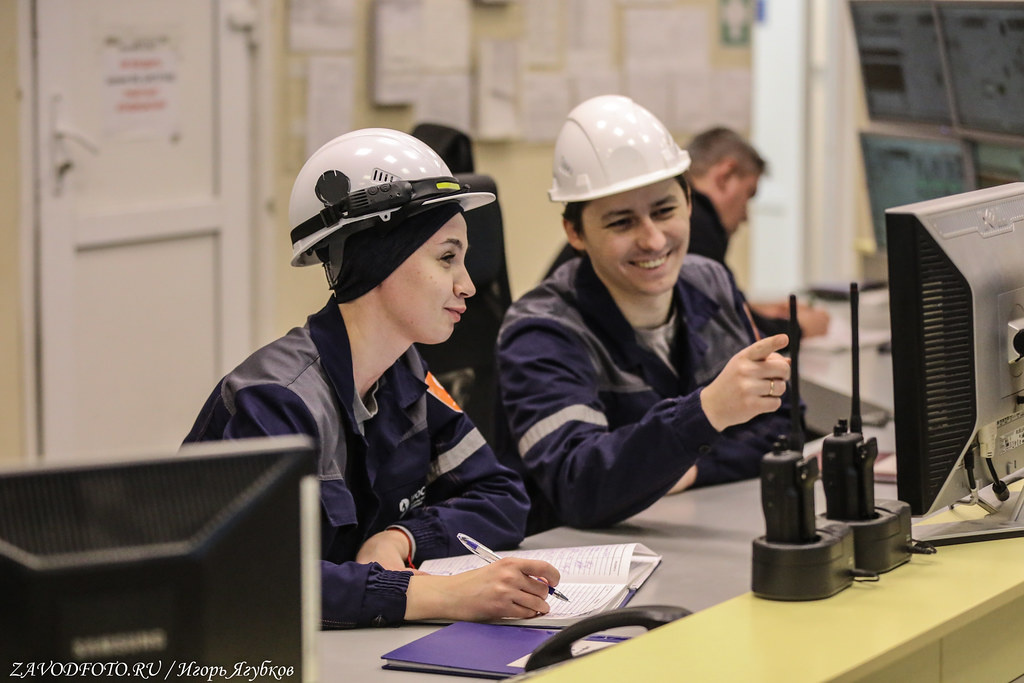

Пульт управления ПГУ-115
21 октября 2010 года в составе Воронежской ТЭЦ-2 был пущен новый энергоблок (ПГУ-115 МВт) - высокоэффективная парогазовая установка мощностью 115 МВт с газовыми турбинами впервые в примененными в России. Тем самым она стала первой в стране внедрившая современные экономичные и экологичные способы выработки тепловой и электрической энергии на базе газовых турбин.
Ввод парогазового энергоблока значительно улучшил технико-экономические показатели электростанции, повысил её надежность и эффективность производства, улучшил экологию и обеспечил конкурентоспособность на рынке электроэнергии.

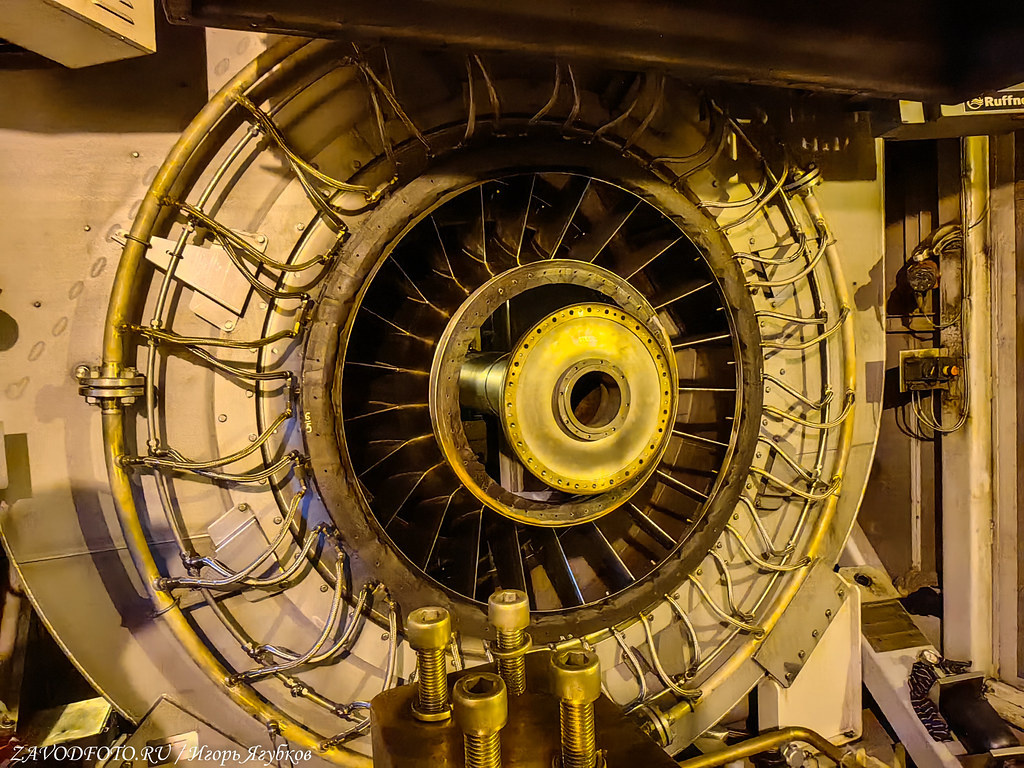

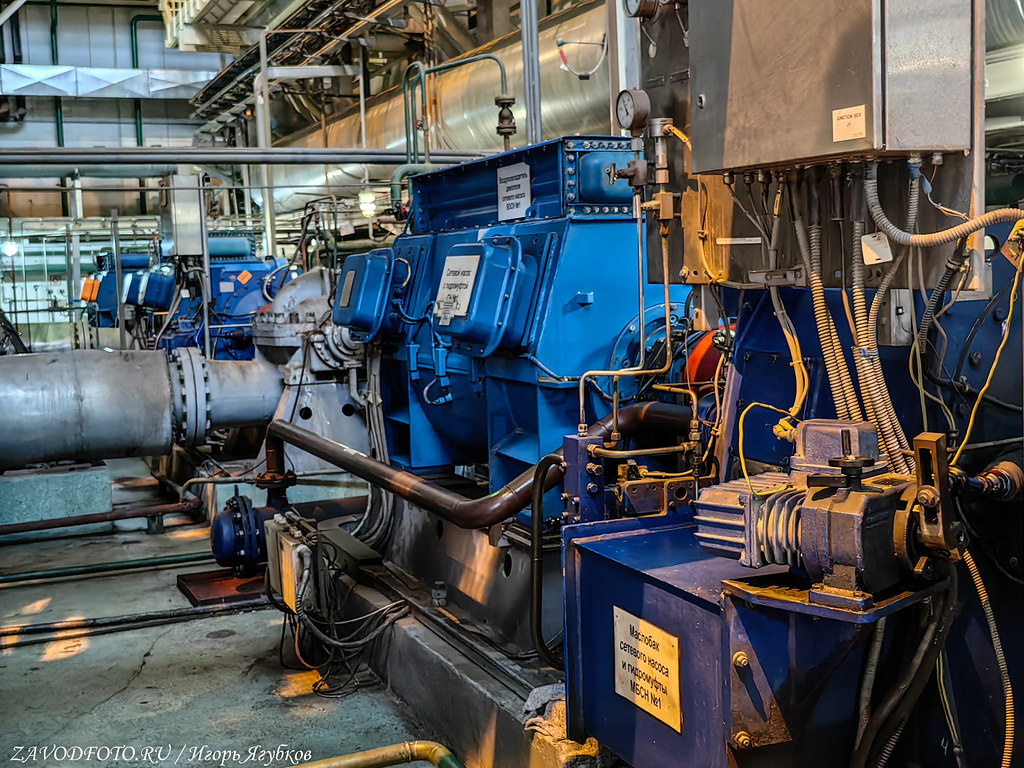

ПГУ-115 МВт состоит из двух газовых турбин LM6000 PD Sprint мощностью 45 МВт каждая, произведенных компанией General Electric, паровой турбины ПТ-25/34-3,4/1,2 мощностью 25 МВт, производства Калужского турбинного завода и двух котлов-утилизаторов типа КУП-75-3,9-440, изготовленных на украинском предприятии «ЮжТрансЭнерго». Кроме этого, на ПГУ-115 МВт были установлено и три сетевых насоса производительностью 2500 т/час сетевой воды каждый, что позволило существенно повысить надежность теплоснабжения Северного жилого массива Воронежа.

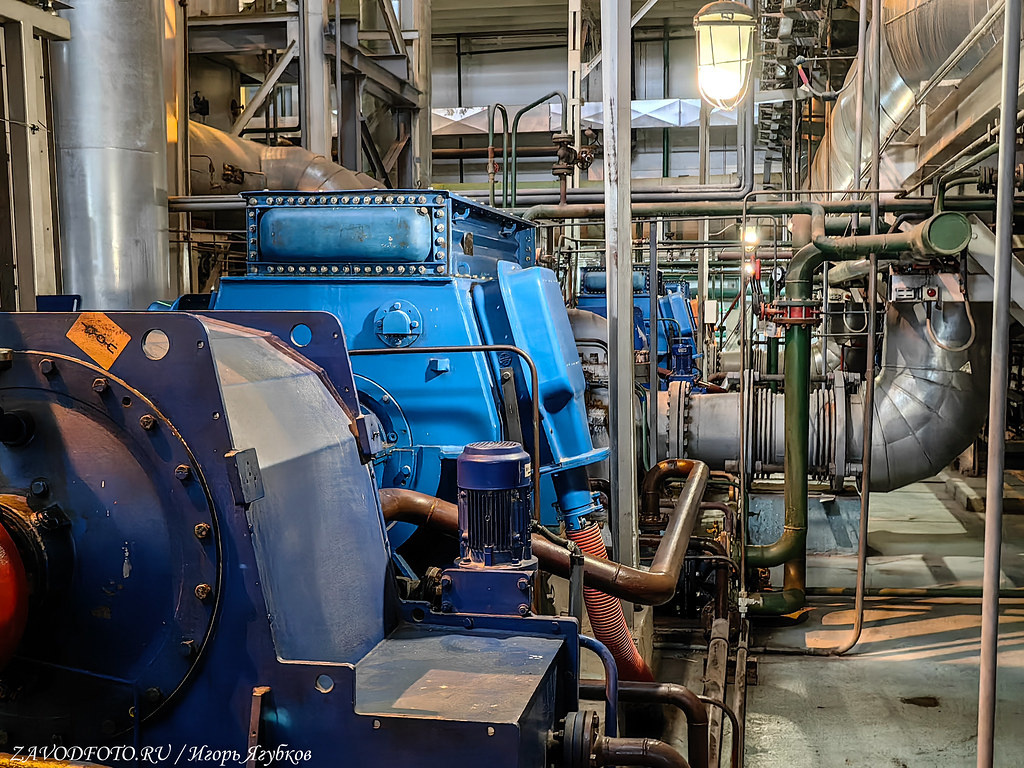

Машинный зал ПГУ-115

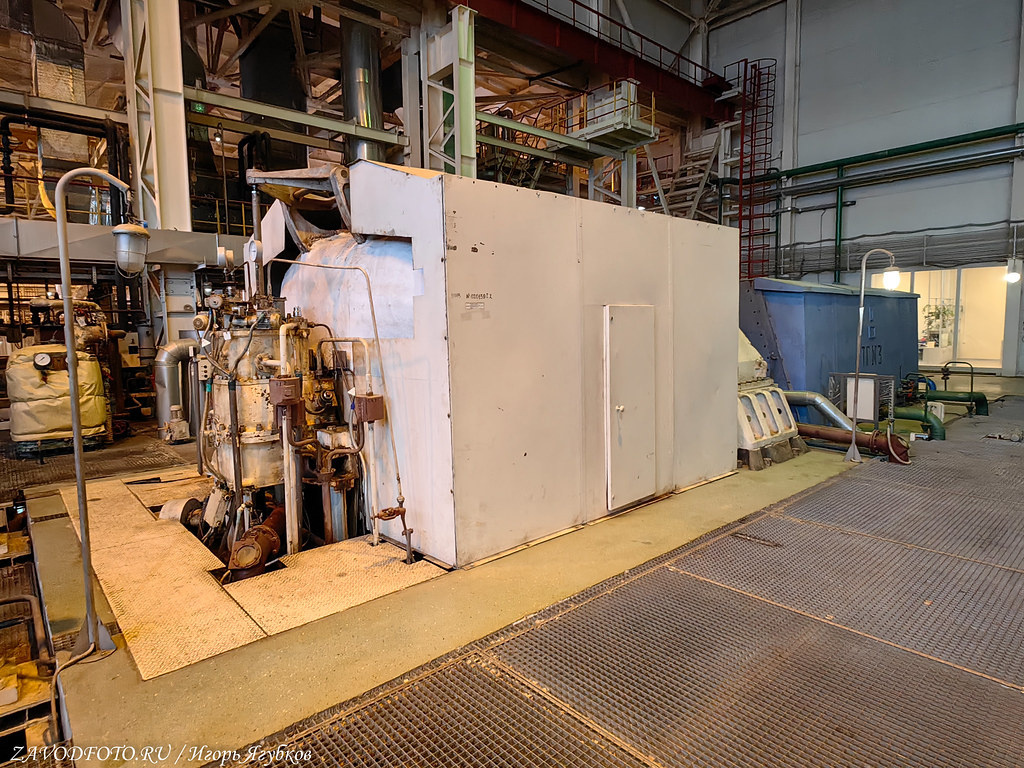

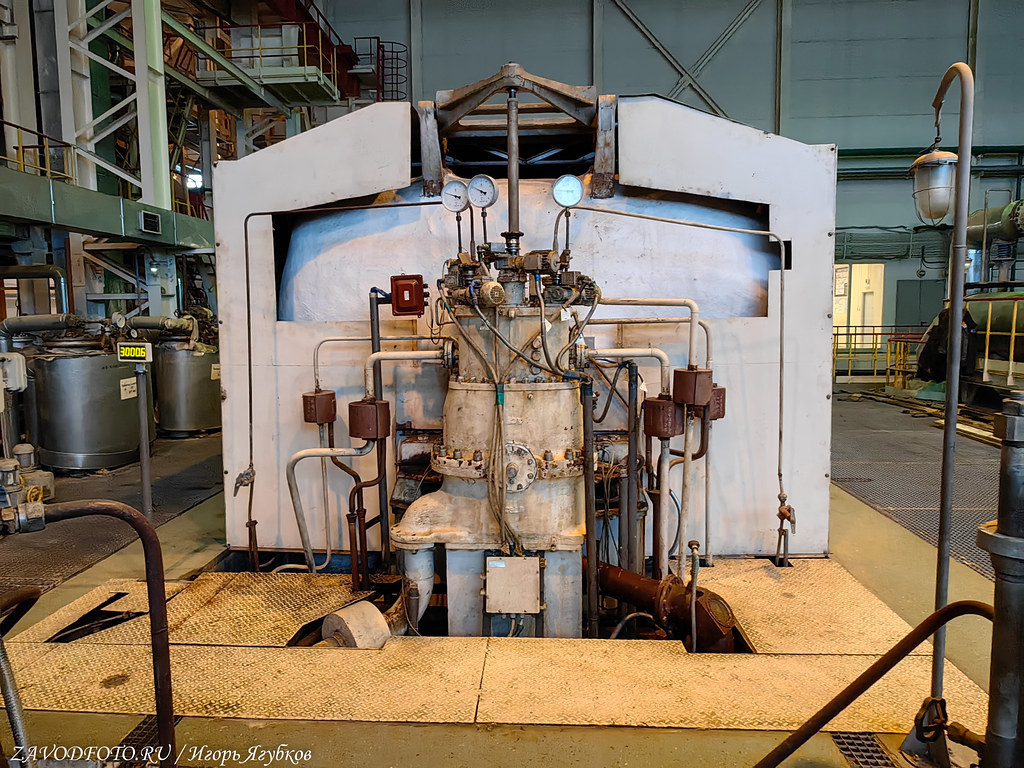

Паровая турбина ПТ-25/34-3,4/1,2, производства Кадужского турбинного завода. Её мощность 25 МВт.
Основное топливо для ПГУ - природный газ. Компримирование и подачу топливного газа в турбины под необходимым рабочим давлением 4,9 МПа осуществляет дожимная компрессорная станция (ДКС), поставленная компанией ЭНЕРГАЗ. ДКС состоит из двух блочно-модульных установок винтового типа производительностью по 13 000 м3/ч.

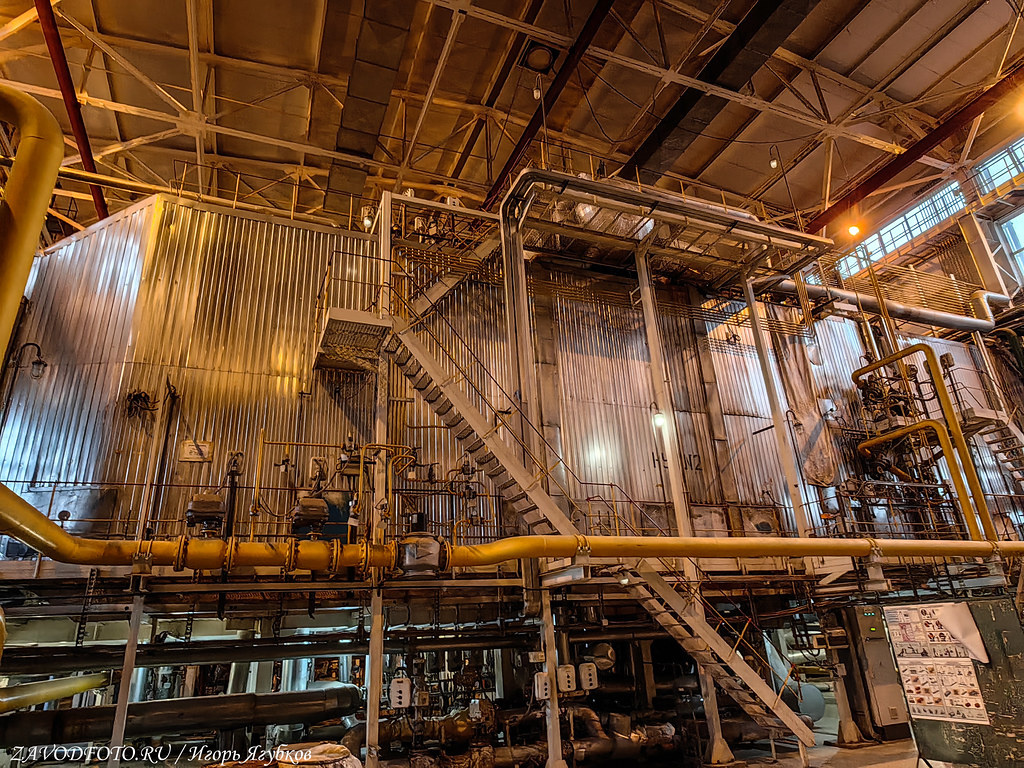

Котёл-утилизатор КУП-75-3,9-440. Их тут два таких. Тепловая мощность - 50 Гкал/ч.
На станции работает около 180 сотрудников.
Воронежская ТЭЦ-2 входит в состав компании «РИР Энерго» (ранее АО «Квадра»). Т.е. за этими ребятами стоят не частники, а наше государство. В настоящее время в состав АО «РИР Энерго» входят 9 филиалов, 19 электростанций, 244 котельных, ведется обслуживание 5,75 тыс. км тепловых сетей в 10 регионах: Белгородской, Воронежской, Калужской, Курской, Липецкой, Орловской, Рязанской, Смоленской, Тамбовской и Тульской областях. Общая установленная электрическая мощность АО «РИР Энерго» составляет 2 817,247 МВт, а по теплу - 9 512,4 Гкал/ч.
Заглянули мы и в историческую часть, ту самую, с большим опытом.

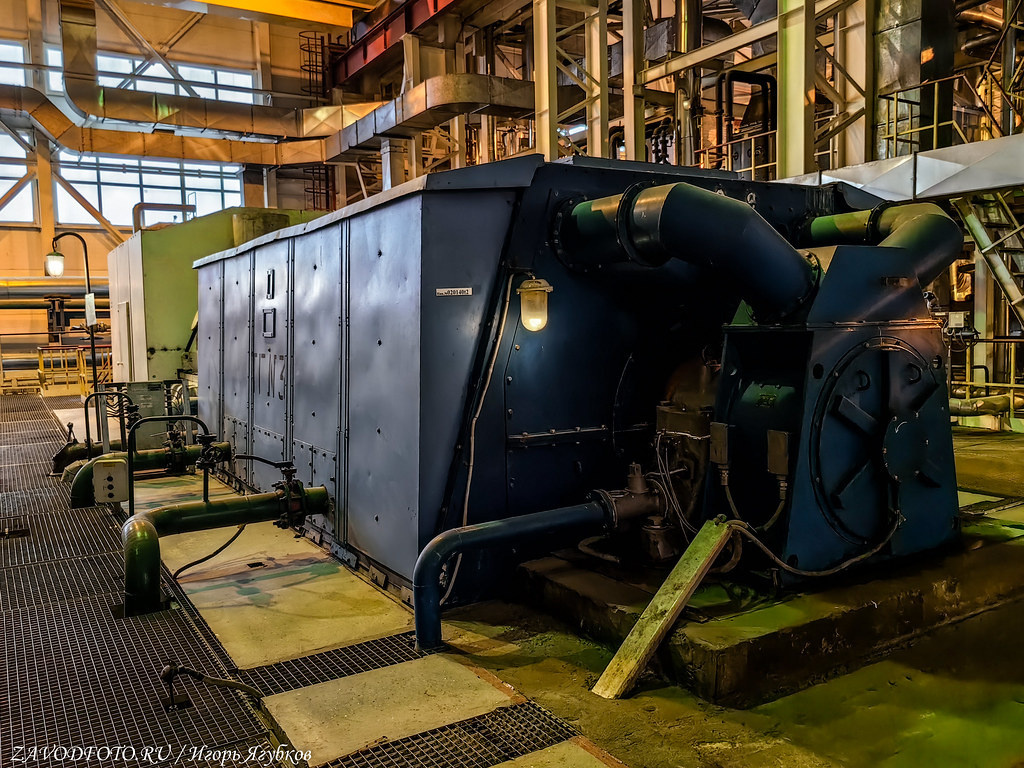

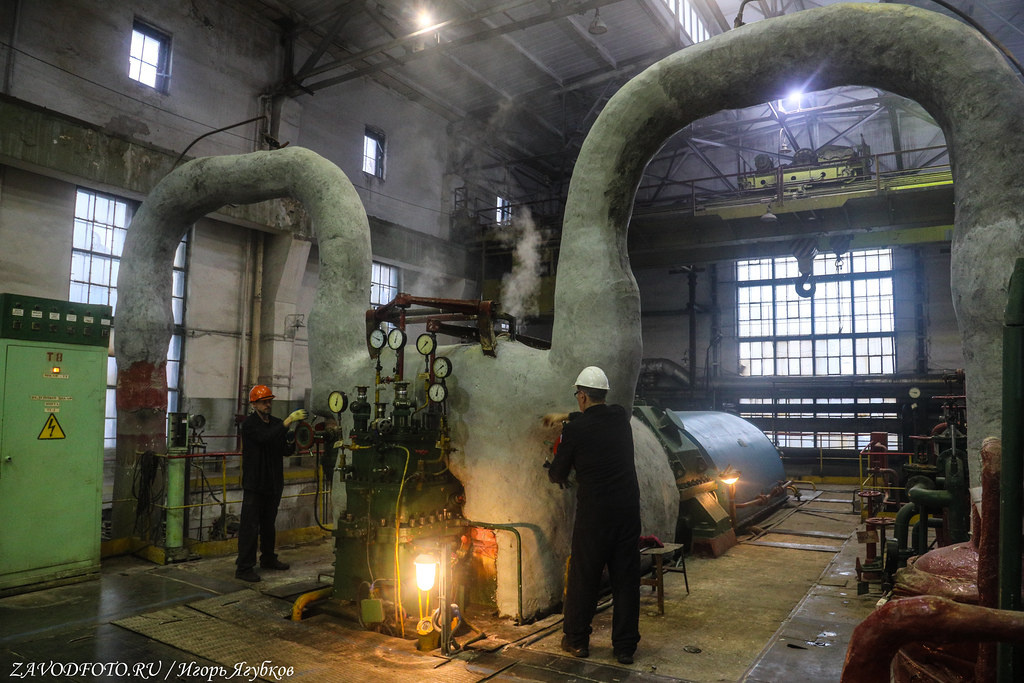

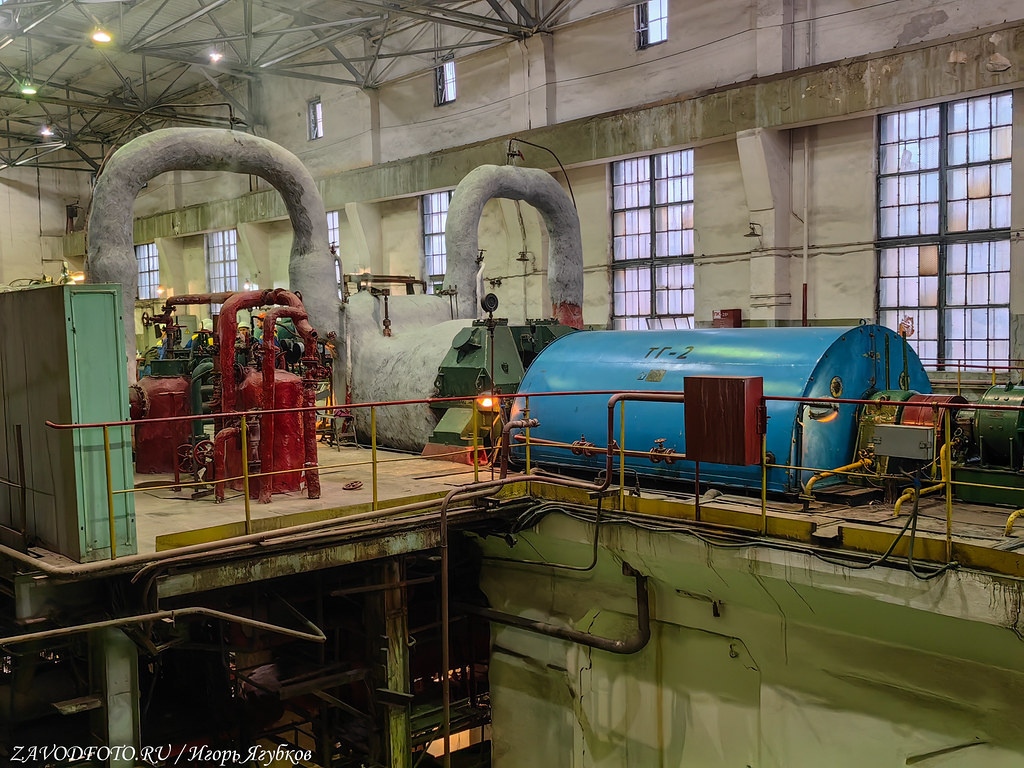

Паровая турбина ПР-12-35/10М/1,2. Установленная мощность - 12 МВт.

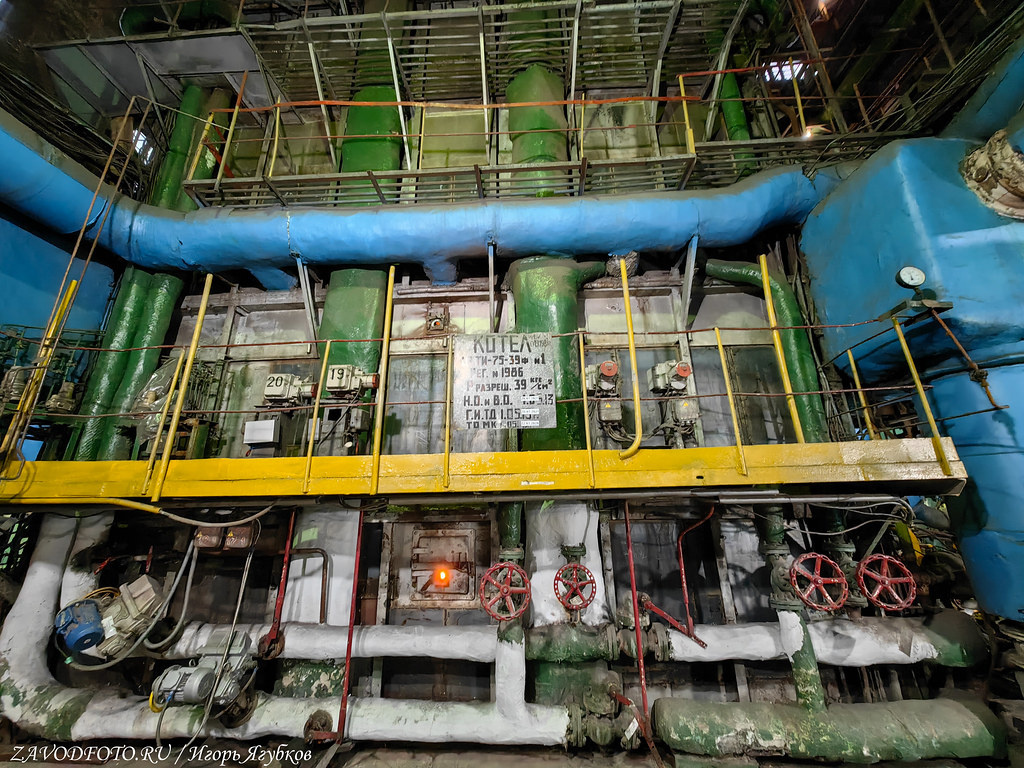

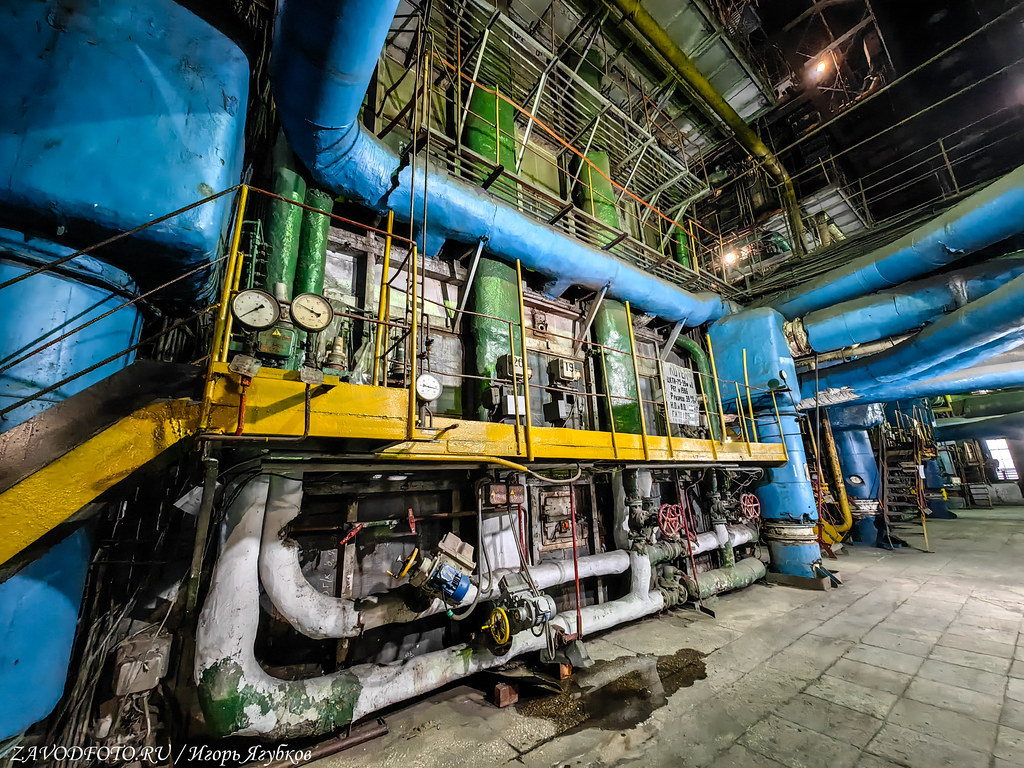

Паровой котёл ЦКТИ-75-39ф. Его производительность 75 т/ч. На станции два таких брата-близнеца.
Как устроена Воронежская ТЭЦ-2
