Voigtlander Vitomatic IIa (ремонт дальномера)⁠⁠

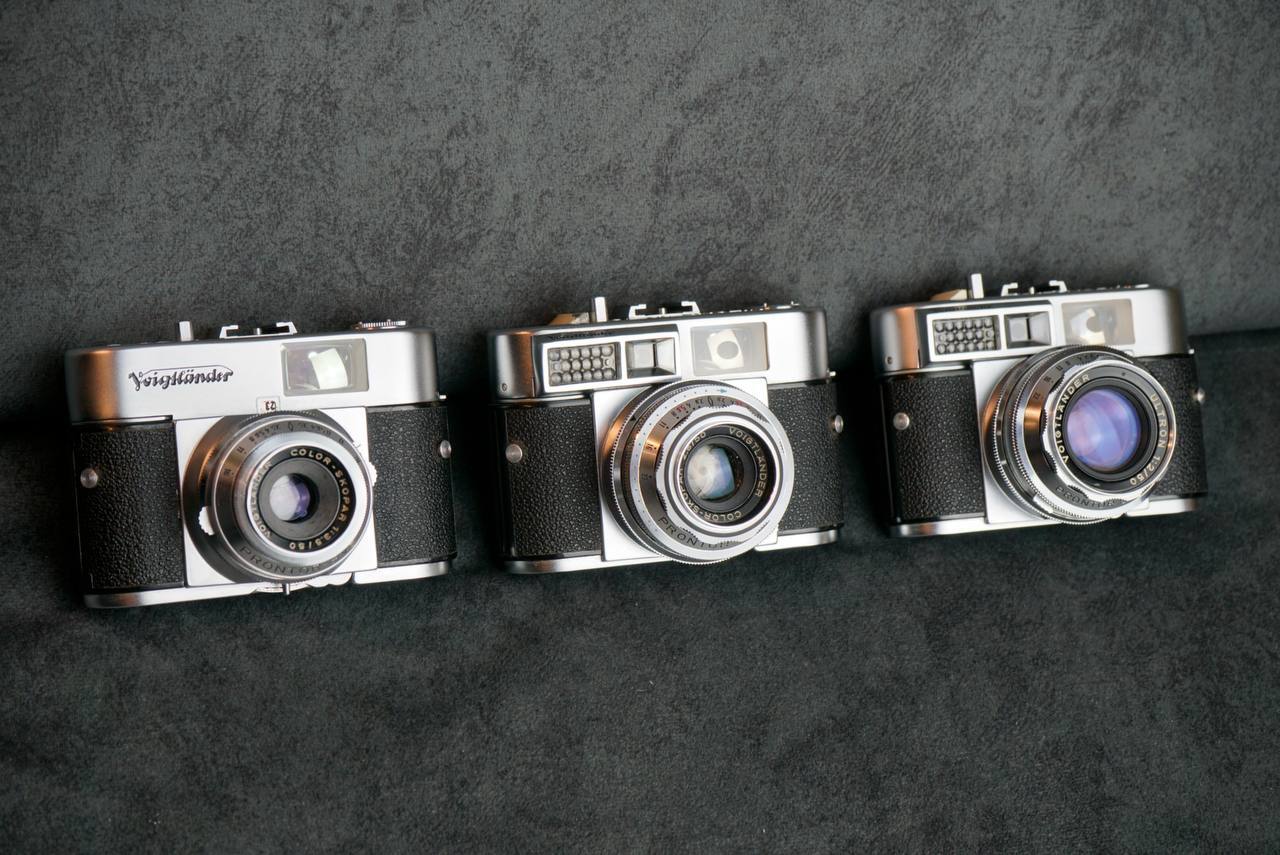

Всем привет, как-то заимел я Vito B, только этого мало, и был я в поиске редкого у нас Vitomatic...

В общем как вы поняли я нашел что искал дважды. Штуки эти редкие, как я уже сказал, поэтому когда подвернулся витоматик я взял не глядя, и был очень доволен. Я знал конечно, что есть такие же витоматики на суперкрутом объективе Ultron, но шанс их найти всегда мал. Но не равен нулю!)

Этот пациент продавался с нерабочим дальномером, но я предположил что либо починю его, либо предыдущий витоматик пущу на донорство. (Слава богу не пришлось, да и рука бы не поднялась если честно)

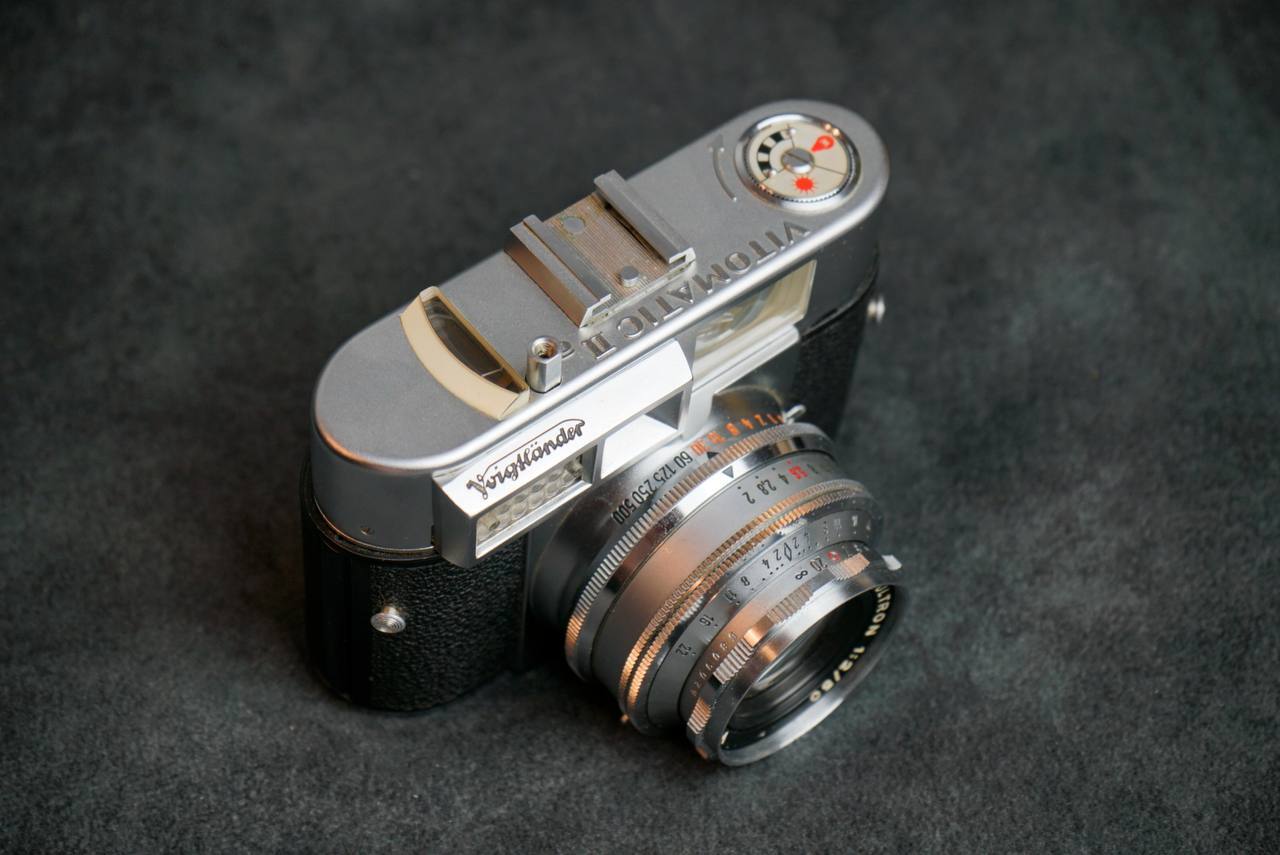

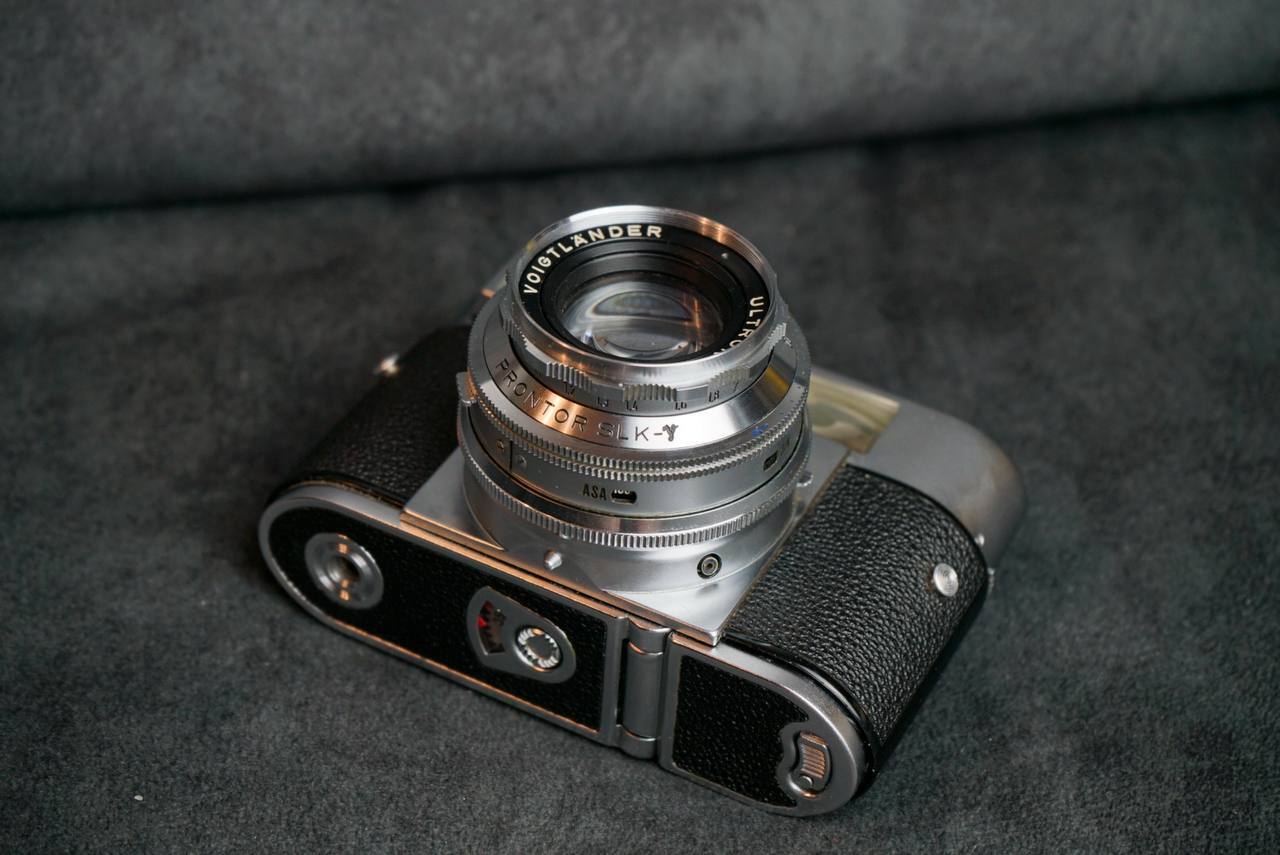

Собственно в посте особо и нечего писать по ремонту, но показать красивые фотоаппараты очень хотел. Это одни из самых маленьких(но тяжелых) пузатеньких дальномерных фотоаппаратов, не те разжиревшие огромные коровы, какие обычно делали. Витоматик делался в корпусе Vito B, но имел разные комплектации, собственно это самая верхняя линейка второго поколения. Экспонометр с показаниями дублирующимися в видоискатель, дальномер, и самый топовый на тот момент объектив Voigtlander - Ultron. В таком маленьком корпусе напихано все что только можно, да и сам объектив смотрится огромным)

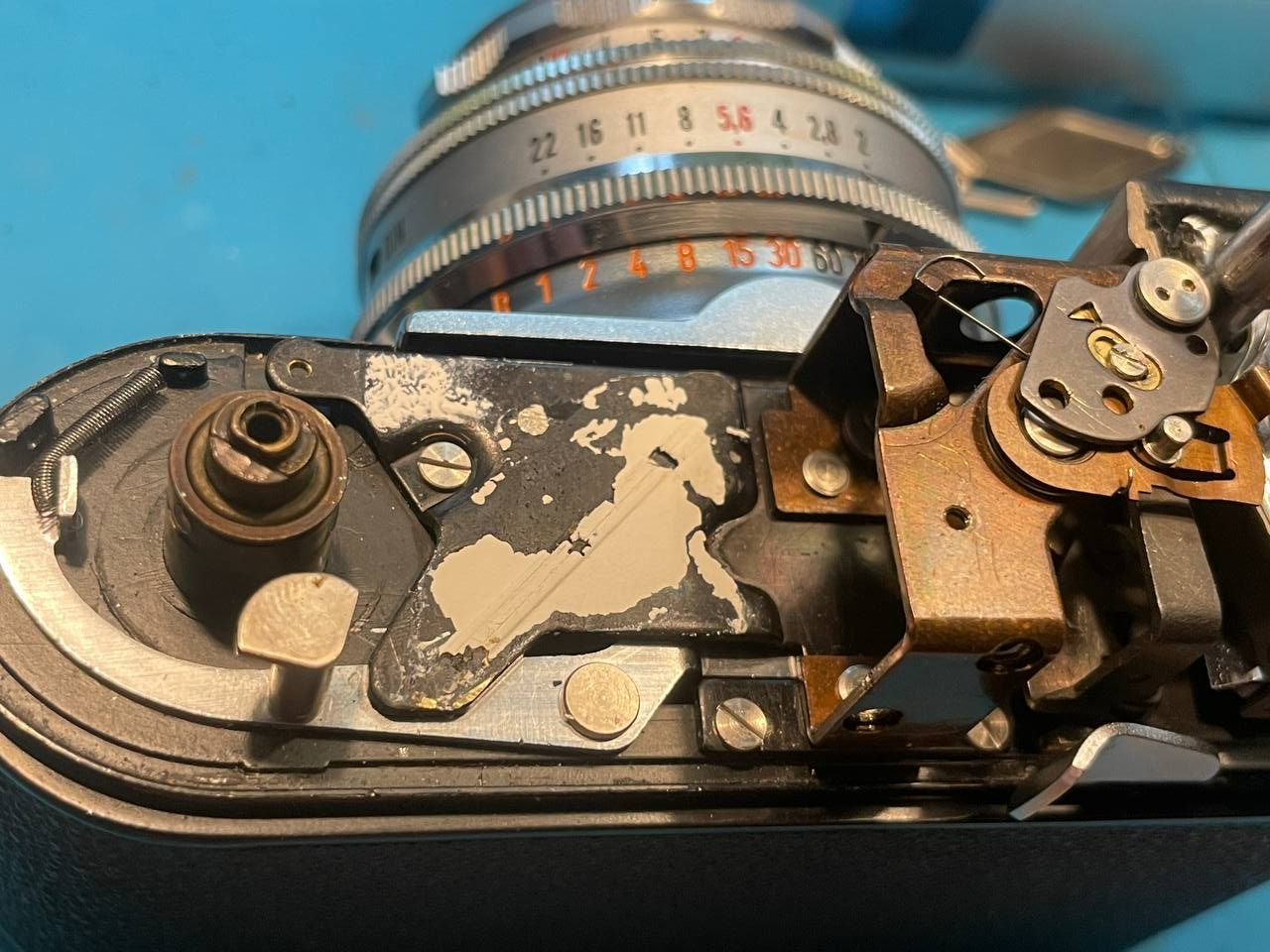

По ремонту же действительно удалось оживить призму. Вот так выглядит место где она стоит:

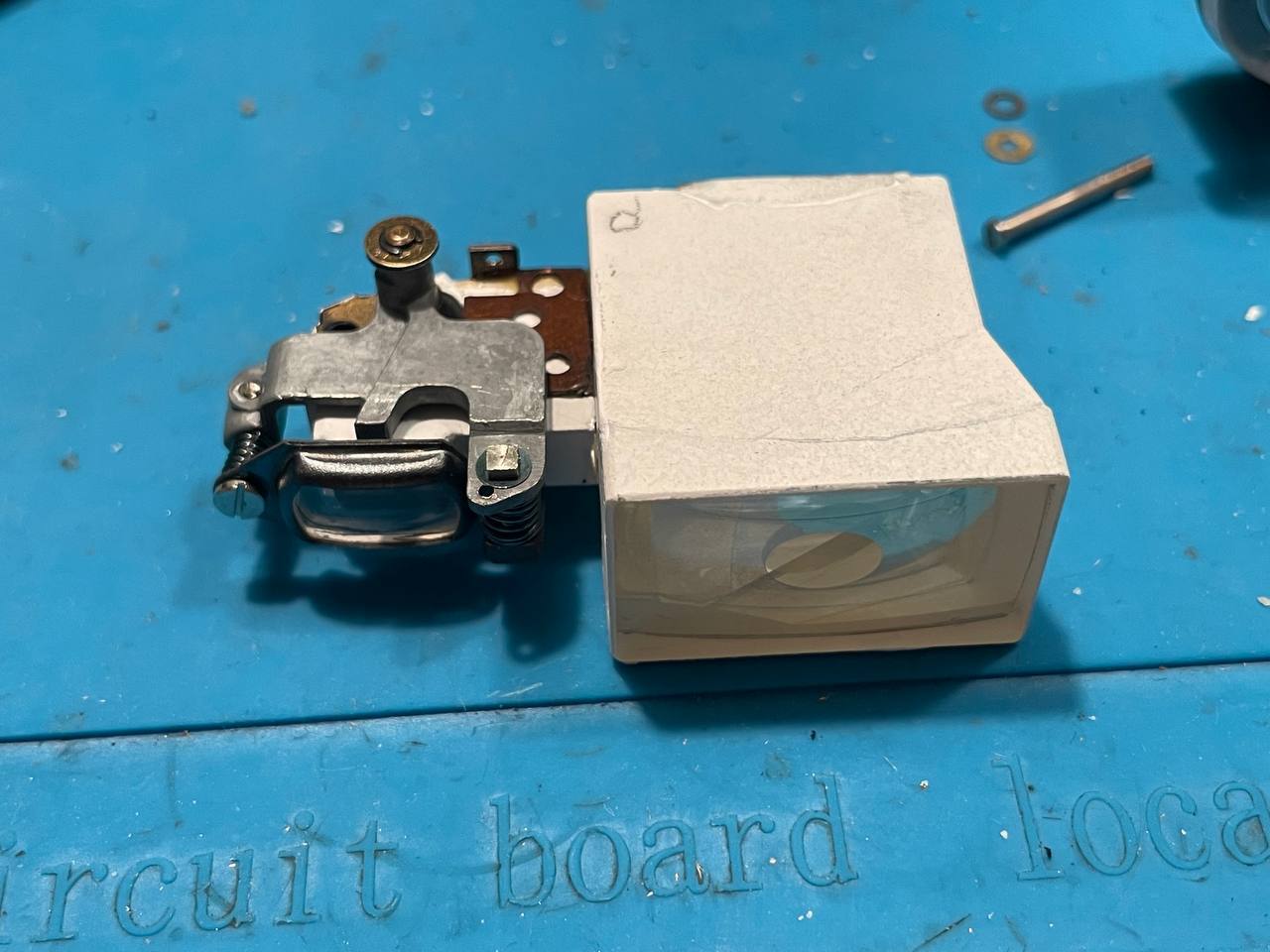

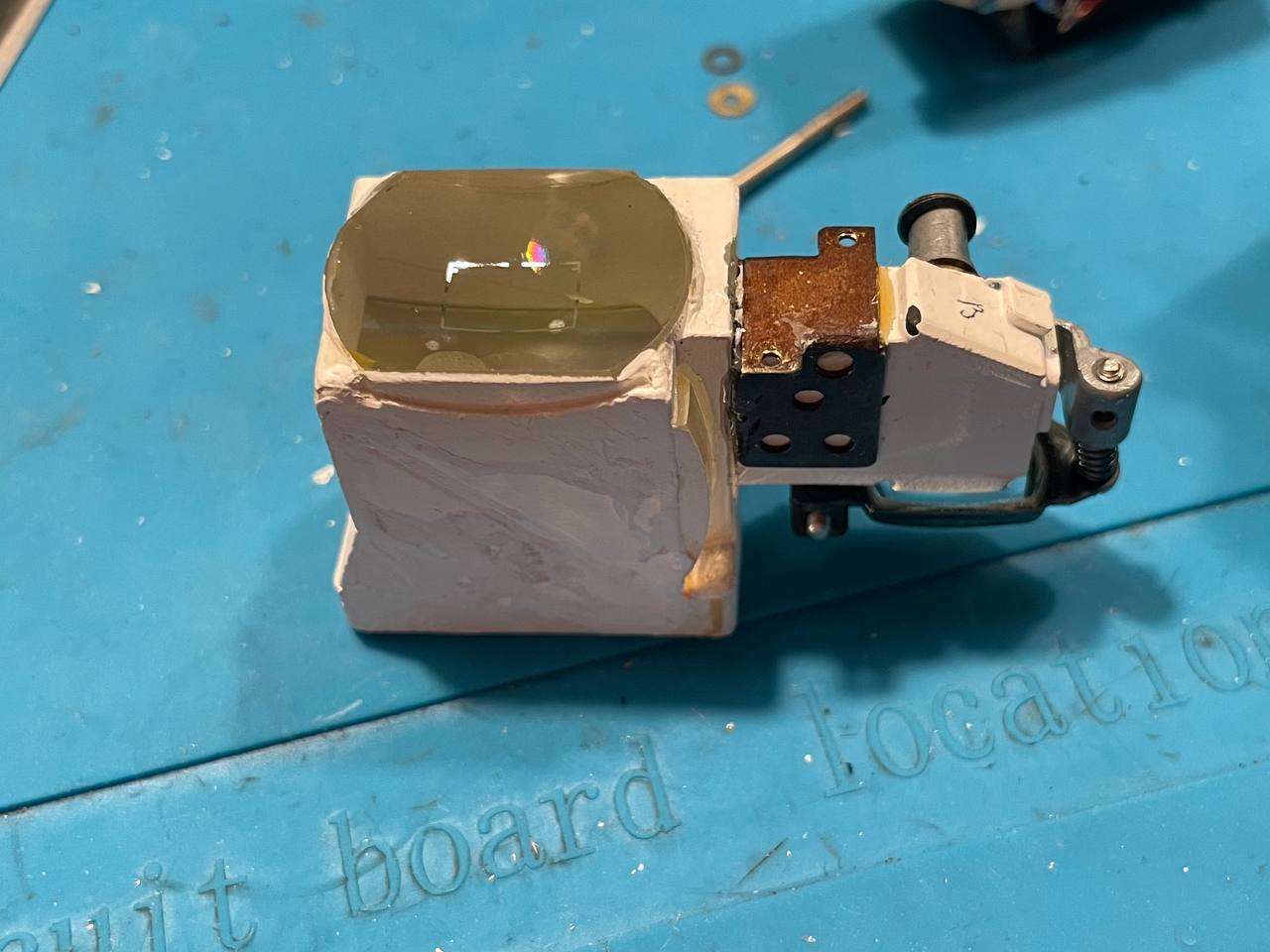

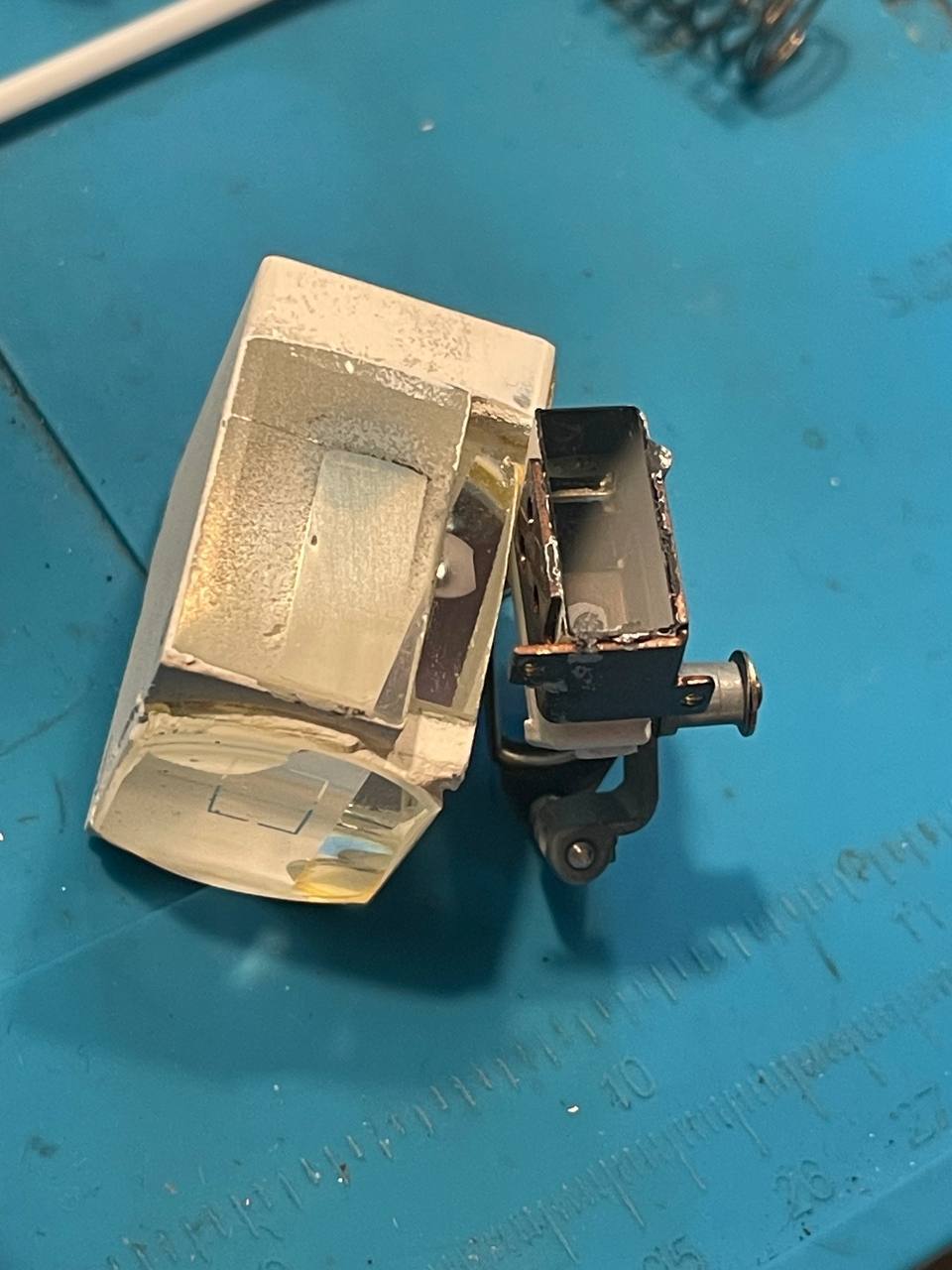

А вот так выглядит сама разломанная призма. слева прямоугольничек куда должна быть приклеенена правая часть.

У нее очень странная конфигурация и крепление, так что проблема вероятно у них частая. К видоискателю сбоку приклеена призма, но к фотоппарату они крепятся немного независимо, от чего их можно сломать просто прикрутив неправильно. У меня видоискатель по месту приклеивания призмы был мутный(видимо от клея), его пришлось шлифовать. Сама же призма дальномера стеклянная, очистилась легко. Не знаю, это заводской клей, или кто-то цианакрилатом пытался отремонтировать..

Как только видоискатель был отполирован по борту, при прикладывании призмы стало появляться пятно дальномера, так что я уже на этот моменте выдохнул) Приклеивать было не обязательно, но отцентрировать отдельно два этих элемента в фотоаппарате почти невозможно было. Поэтому был найден какой-то специальный УФ отверждаемый клей, и о чудо, он отлично склеил, сохранив прозрачность по месту склейки.

Все собрано обратно, отрегулировано(очень удобно кстати).

Ну и отдельно сфотографировал как выглядит видоискатель теперь.

Камера телефона конечно показывает не очень, но смысл ясен - рамка кадра, яркое пятно дальномера в центре, и настройка экспозиции снизу.

Получается теперь могу склеивать призмы) Не уверен что это пригодится н еще каком-либо фотоаппарате кроме таких витоматиков, но все же.

Всем добра, берегитес ебя. по вопросам ремонта телега - ekilevph
