Умный чайник Xiaomi Mi Smart Kettle?1
После удачного добавления ума обычному домофону (смотри предыдущие посты), решил что можно добавить ума и чайнику.
Поизучав рынок на предмет умных чайников стало понятно, что данный тип устройств нифига не дешёвое удовольствие. Но вот стоимость чайника от Xiaomi вполне удовлетворила мою жабу, и чайник был приобретен.
И вот когда заветный девайс был добавлен в мой умный дом, я был мягко говоря огорчен... - Почему этот "умный" чайник не умеет включаться удалённо? Это просто фиаско... Прожил этот чайник года два и никого не предупредив обиделся и поломался. Гад.
Ладно, подумал я, попробуем его оживить или придумать что-то своё, но теперь я уже понял чего мне надо от чайника. Самое главное - это возможность удалённого включения! И хотелось бы им рулить по Wi-Fi, а не по долбаному блютузу. Ок, полезли в интернет искать замену по хотелкам. И фиг... пара вариантов от Redmond и ценой под 10килло рублей. Значит будем этот оживлять подумал я еще раз.
Разбираем чайник снизу, и видим там плату блока питания с релюхой до самыйх ушей залитых инертным компаундом, который как и ожидается ничем не отдирается, а только крошится в мелкую крошку. Замерив сопротивление спирали, понимаем, что оживить чайник не получится.
Лезем в ручку, там находится плата управления, с блютуз-микроконтроллером. И вот тут я понял чего надо сделать...
Итак идея: Купить новый такой-же чайник, а плату управления сделать свою, на ESP8266. Заказываю новый чайник, и идем в EasyEda делать подменную плату.
Немного поигравшись с линейкой и мультитестером получаем вот такую-вот схему:
Заказываем производство, и ждем. Да, когда я это делал, проблем с заказами еще не было. Потом пайка, нахождение косяков, исправление их в схеме. На картинке выше всё уже исправлено, поэтому фотка плат немного отличается. Но не суть.
От платы со старого чайника сдергиваем мелочёвку в виде светодиодов/кондёров/резисторов, разъёмы подключения и спиральки Touch-сенсора. В итоге получаем подменную плату:
Теперь надо всё это хозяйство прошить. Умный дом у меня на базе Home Assistant и прошивку будем писать на ESPHome.... посидев пару вечеров, и откалибровав показания температурного датчика получаем готовое устройство. Да, тут стоит отметить, что отключение чайника происходит по показаниям температурного датчика, поэтому тут стоит уделить внимание.
По умолчанию у чайника есть две сенсорные кнопки, отвечающие за включение и удержание температуры. Включение оставляем, а вот поддержание температуры мне нафиг не надо. Вместо её я сделал подогрев до указанной температуры.
Втыкаем плату в новый чайник:
И идем в HomeAssistant соединяться с чайником:

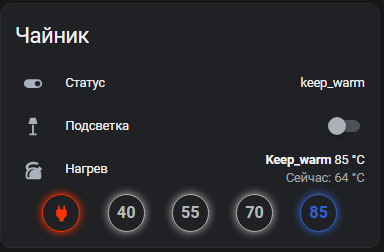

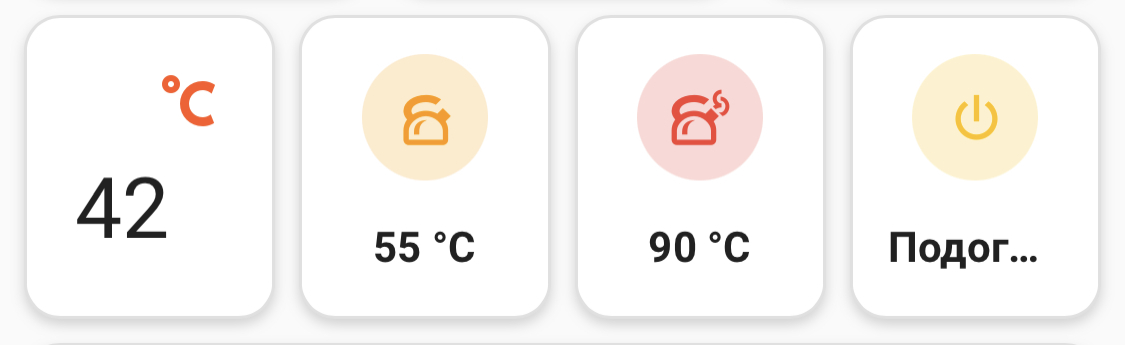

И конечно же добавим карточку в lovalace

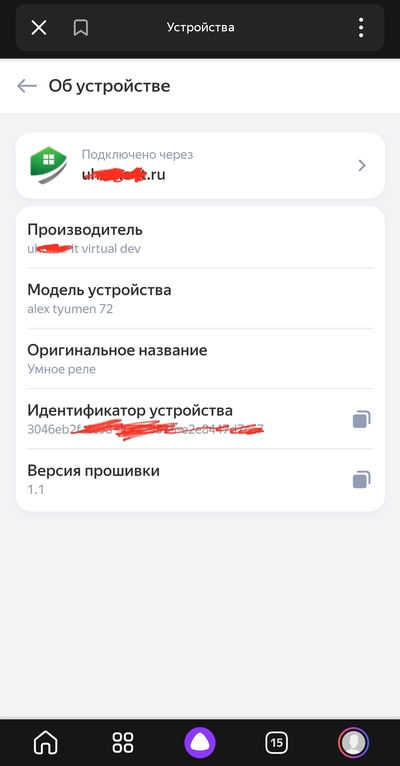

Остаётся за малым - прокинуть в Умный дом яндекса, для управления через Алису.
Вот таким вот образом, умный чайник Xiaomi Mi Smart Kettle стал и в правду умным.
Цена вопроса - 2500 руб. чайник + 1000 руб. платы и детали. И это дешевле чем Wi-Fi чайник Redmond, плюс своя прошивка без всяких левых аккаунтов производителей.
