Труженик ТГМ1.⁠⁠

Тепловоз ТГМ1(тепловоз с гидропередачей, маневровый) — первый серийный советский маневровый тепловоз с гидропередачей, спроектированный и строившийся Муромским тепловозостроительным заводом.

В 1956 году Муромский завод им. Ф. Э. Дзержинского построил два первых трёхосных маневровых тепловоза с гидродинамической передачей.

Проектировался тепловоз на этом же заводе, унаследовав общую компоновку трофейного немецкого маневрового тепловоза с гидромеханической передачей ДГ14-1.

В процессе выпуска тепловоза в его конструкцию вносили ряд изменений, касавшихся схемы электрооборудования, системы управления дизелем, аккумуляторных батарей и т. п.

Всего с 1956 по 1972 год завод выпустил 3369 тепловоза серии ТГМ1.

Большинство тепловозов этой серии работали на промышленных предприятиях, однако часть локомотивов использовалась для маневровых работ на железнодорожных станциях.

Последний тепловоз ТГМ1 был исключен из парка МПС в 1990 году.

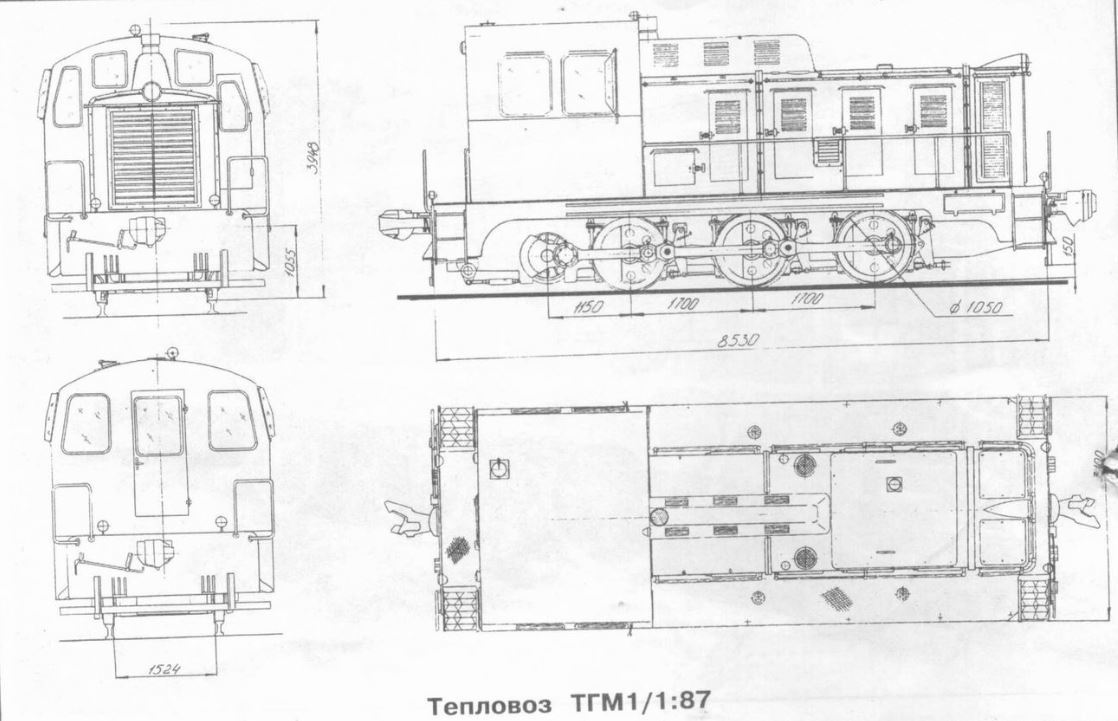

Кузов тепловоза капотного типа, жёстко соединён с рамой.

Под кабиной машиниста расположен отбойный вал, соединённый с движущими колёсными парами, в свою очередь сцепленными, как у паровоза, при помощи спарников.

Дизельный двигатель — двенадцатицилиндровый четырёхтактный 1Д12-400 мощностью 400 л. с. производства Барнаульского завода.

На первом тепловозе серии, а также на нескольких последующих, вместо гидропередачи Муромского завода устанавливалась гидропередача немецкого концерна Voith GmbH, фактически монопольно строящего тепловозные передачи для всего мира.

Вращающий момент от дизеля к колёсным парам передавался через гидротрансформатор или одну из двух гидромуфт (в различных режимах работы).

Водяной котёл служил для отопления кабины машиниста и подогрева масла, топлива и воды в холодное время года. Однако работа котла оказалась ненадёжной и в дальнейшем вместо котлов использовался прогрев дизеля, а кабина машиниста отапливалась калорифером.

В процессе эксплуатации отмечалась простота технического обслуживания тепловоза и относительно комфортная кабина машиниста (отсутствие сквозняков, удобное вращающееся кресло, хорошая шумоизоляция).

Технические характеристики:

Максимальная скорость — 60 км/ч.

Максимальная скорость поездного режима — 50 км/ч.

Максимальная скорость маневрового режима — 30 км/ч.

Вес — 48 т до 1965 г. выпуска и 46 т в дальнейшем.

На сегодняшний день сохранилось некоторое количество тепловозов ТГМ1, как в качестве экспонатов в железнодорожных музеях СНГ, так и на ходу, принадлежащих в основном промышленным предприятиям.

Машинистам данный тепловоз запомнился, как удачный проект, с удобной кабиной и простотой в работе.
