Тиратрон МТХ90
Ещё одна старая и интересная радиодеталь. Тиратрон тлеющего разряда МТХ-90. Это лампа с тремя электродами: катод, сеткам анод. Внутри он наполнен неоном. При достижении определённого напряжения между электродами анод-катод или сетка-катод, в нём возникает тлеющий разряд. Он начинает проводить ток и светиться. Данный тиратрон даёт оранжевое свечение.

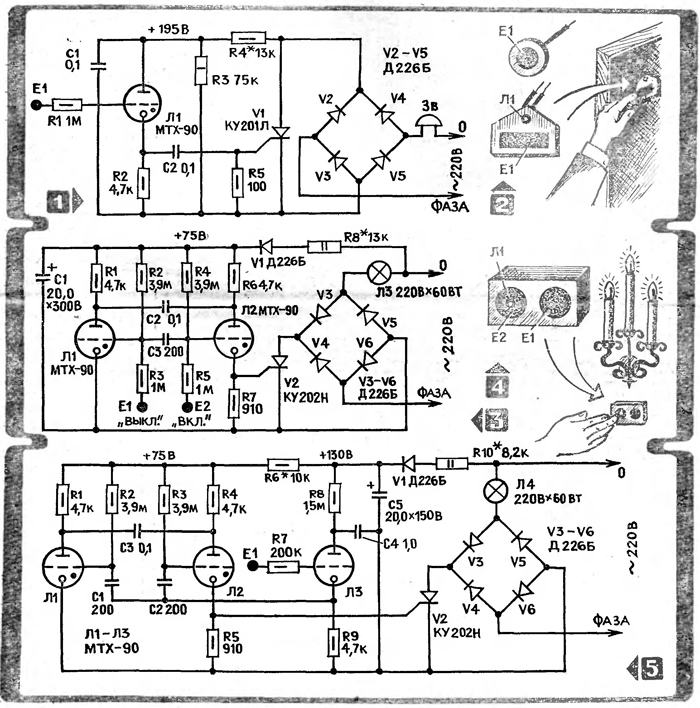

Собрал на нём простейший релаксационный генератор. Соединил анод и сетку, к этой точке припаял резистор 1 МОм и конденсатор 0.22 мкФ. Второй вывод конденсатора припаял к катоду. На второй вывод резистора и на катод подал питание напряжением 100 В.
Когда напряжение на конденсаторе доходит до уровня возникновения тлеющего разряда он зажигается и разряжает конденсатор. Получил простой генератор. Напряжение возникновения тлеющего разряда вышло равным 85 В. Гаснет при напряжении 24 В. Ток при этом 76 мкА. Частота пульсаций получилась 2.58 Гц.
