Теплица на Ардуино-Мега. Часть 7.⁠⁠

мне б такого сына =))))

Коротко комментарий о коде для меги - не понимаю, почему для флагов надо использовать integer? Есть же bool. Так же не понял, почему вроде как один дефайн есть, а дальше const int опять полетели. На меге с ее хералиардом памяти в принципе ок, да и для себя ок, но если уж делать, то делать хорошо, как мне кажется.

#define DHT11_PIN 3 // Установка пина 3 для датчика температуры и влажности воздуха
int const MotorTyl_1 = 4; // номер пина мотора открывания форточки тыла 1

Так же интересно почему время закрытия и открытия одного окна идут по разным переменным, а другого - по одной. Ошибка или фича? 151 и 156 строки кода. Дальше не понял, зачем выставленное время умножать на 10, когда можно это время сразу указать нужным, так же в принципе можно считать не в условных попугаях инкрементом, а в миллисекундах (секундах), если надо или интересно - могу поперелопачивать.

UPD такие вещи можно упростить для понимания
if ((digitalRead(Enter) == 1) && (digitalRead(KontsFasOtkr) == 0))

и написать так:
if (digitalRead(Enter) && !digitalRead(KontsFasOtkr))

Я так понял этот код для того чтобы схема на NE555 видела работу ардуино по тактовым импульсам, как они пропадают т.е. плата зависла, схема дает сигнал на ресет. 8й пин естественно переименовывается на другой, через него то как раз и определяется что ардуина не висит.

Помогите пожалуйста код в скетч вставить:

int pulsePin = 8;

unsigned long lastHeartbeat = 0;

unsigned long lastUptimeReport = 0;

void heartbeat() {

// Sink current to drain charge from watchdog circuit

pinMode(pulsePin, OUTPUT);

digitalWrite(pulsePin, LOW);

delay(300);

// Return to high-Z

pinMode(pulsePin, INPUT);

lastHeartbeat = millis();

Serial.println("Heartbeat sent");

}

// the setup routine runs once when you press reset:

void setup() {

// initialize serial communication at 9600 bits per second:

Serial.begin(9600);

Serial.println("Arduino reset");

// Send an initial heartbeat.

heartbeat();

}

// the loop routine runs over and over again forever:

void loop() {

// Check for serial inputs. If found, send heartbeat.

if (Serial.available()) {

// Clear input buffer

while (Serial.available()) {

Serial.read();

}

heartbeat();

}

unsigned long uptime = millis();

if ((uptime - lastUptimeReport) >= 5000) {

// It has been at least 5 seconds since our last uptime report.

Serial.println("Uptime: " + String((uptime - (uptime % 5000)) / 1000) + " seconds (" + String((uptime - lastHeartbeat) / 1000) + " seconds since last heartbeat)");

// Pretend we did it exactly on the 5 second mark so we don't start slipping.

lastUptimeReport = (uptime - (uptime % 5000));

}

// delay in between loops

delay(100);

}

И у них есть ещё косяк - они иногда "залипают".. те которые не сильно дорогие..

человек дело говорит, бери твердотельное реле, сажай на минимальный радиатор(пластины хватит) и он прекрасно будет управлять обогревателем, и не нужно мудрить с симисторами, стоят не так дорого, съэкономит время

Реле нужно брать не копеечные а качественных фирм, например Omron

http://www.ebay.com/itm/1PCS-NEW-OMRON-G2R-1A-E-POWER-RELAY-...

Можно ещё  попробовать ssr реле ампер так на 75 (китайских)

http://www.ebay.com/itm/1pcs-FOTEK-Soild-State-Relay-SSR-75A...

Чтобы подружить esp и мегу есть либо шилды для удобства

http://www.ebay.com/itm/ESP-12E-ESP8266-UART-WIFI-Wireless-S...

Либо можно купить industrial Мегу, у неё по 1.5 ампера на питание, запитать сразу от меги.

А сериал вешать на tx3 rx3 меговский.  У меня так давно работает контроллер света.

Нашел сейчас только дорогую.

http://www.ebay.com/itm/MEGA-ADK-2560-R3-Enhanced-USB-CH340G...

Но сам покупал на али баксов за 8 кажется.

Снега не было. Холодно было, котел на +70 гоняю каждую ночь и сейчас. Это не хобби, это работа такая на селе.

Сегодня девчата собрали 10 ящиков огурца по 12 кг в каждом. Думаю надо мне такую арудину к девочкам прикрутить или обойдутся пока.

Ну да, слышал что лето сейчас к вам перекочевало)) Я с Нижегородской области, у нас лето пока не начиналось) Обычно как получается... думаешь что это последняя плата, а оказывается только первая) А вообще не люблю навесным монтажом заниматься, какая нибудь сопля замкнет и чего нибудь сгорит. У меня на изготовление плат пару часов уходит, так что не проблема)

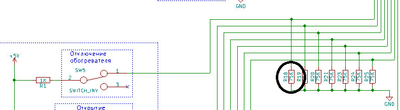

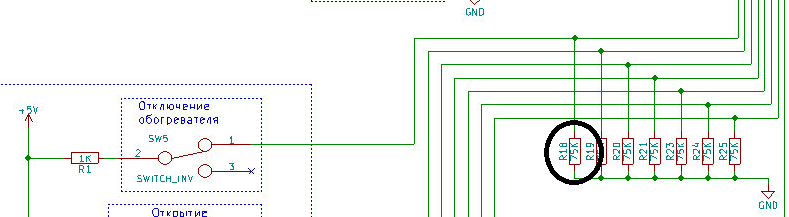

Да, чего то я об этом не подумал... Просто плата была разведена без учета этого тумблера, соответственно и подтягивающих резисторов там тоже нет. Сейчас развел и уже вытравил две платы взамен стоящих. Заменил транзисторы на включение релюшек одной микросхемой ULN2003, дополнил их включение светодиодной индикацией(чтобы с тестером не лазить) и добавил в схему реле для вентилятора, на случай жары, хотя в этом году она похоже не грозит))

На днях заменил ВТ139 на ВТА41, первый был установлен на слабом радиаторе и сильно грелся, потом через сутки работы отопитель на 2КВт перестал включаться. Замена ничего не дала. Без мультиметра трудно было определить причину поэтому думая что накрылась еще и МОС заменил и ее. Результат тот же. Съездил в город за прибором, меряю, а на входе силовой нет управляющего с ардуино. В теплице +6 в настройках диапазон работы от +18 до +23 а на выходе тишина. Снял ардуинку, пропаял разъемы, воткнул на место и заметил такую фигню: с периодичностью в три секунды менялось Р  OFF на A  ON. Есть идеи? Сам пока думаю на неисправность ардуино, но другой на зпмену пока нет.

Это уже прошлый век. В Липецкой области тепличный комплекс на 40 га с полностью замкнутым автоматизированным циклом жизнеобеспечения. Вручную только собирают. По словам создателя, как раз от открываемых-закрываемых окон они и старались избавиться, т.к. это сильно повышает риск заражения посадок паразитами и прочими насекомыми.

Еще одну ардуину цеплять ради того чтобы оня следила за зависанием другой... мне кажется это не альтернатива копеечному таймеру. Схемка простенькая, я ей уже дополнил плату в программе layout, кому интересно ссылку обновил https://yadi.sk/d/CX-qLkIo3JcM5j. Осталось только с кодом разобраться. А рассылку по СМС можно и на основной ардуинке сделать... может я ошибаюсь

Дайте пожалуйста ссылку на такие лампочки)

Вчера был первый пуск в теплице, холодная ночь выявила слабые места. На подогреве воздуха стоял обогреватель на 2кВт. При его работе симистор грелся очень сильно хотя был установлен на небольшой радиатор, думал до утра не доживет, но при утреннем осмотре оборудования порадовал своей живучестью ) При включении один раз экран заполнился крокозябрами, но при перезагрузке все нормализовалось. Вывод: для надежной работы нагревателя буду менять симистор на триак ВТА41-600. У меня вопрос: можно ли в скетче как-то предусмотреть перезагруз ардуино при зависании?

Газовый котел на 40 кв.

Белгородская область. Балаган пленочный 8 на 40 м. Внутри еще одну пленку подбиваем. Трубы пластиковые в земле и на земле. Водяное от котла.

не о вас ли пишут?  https://news.rambler.ru/scitech/36963040-irkutskiy-shkolnik-...

Не круглый год, только в весенне-летне-осенний оборот. Пораньше начать и выйти на высокие цены. Летом при низких ценах солить излишки и продавать на высоких ценах зимой. Осенью если получится дотянуть его живым, опять на высоких ценах взять.  Зимой же огурец без солнца не растет и ему топить много надо. Тепло дал, а если света нет то и огурца нет. Освещение и газ уж больно дорого выходят. Если как дачники выращивать и не считать расходы то вырастить можно и зимой. Если посчитать затраты на выращивание, то можно выяснить, что купить можно на эти деньги огурца больше и ничего при этом не делать.

>пихать толстожопый гопач на rpi

М-да. Родина им дала звездочкиnginx, носи - нет не хочу, хочу говно жрать.

Можно еще мерять уровень воды в баке, используя ультразвуковой датчик растояния. Мерять растояния от верха бака до уровня воды и выводить в процентах либо в литрах

зависит от частоты переключения. Если раз в день то можно. А если сто раз в сутки - то либо залипнет либо заискрит.  Только для опытов годятся :)

Дефайнов бояться не надо - с помощью них можно в теле программы сделать много чего интересного, например меняя в самом начале файла единицу на ноль отключить все дебаг-команды в порт, а не скакать по всему коду, комментируя их.

В целом, дефайн - это макросы, как правило основные дефайны идут в самом начале программы, могут быть выписаны в отдельный файл, но это детали. И да, обычно имена пишут в верхнем регистре, читать намного удобнее. Например, следующий код:

#define LEFT = 8; // Кнопка настроек влево

#define ESC = 9; // Кнопка настроек выход

digitalRead(LEFT);

digitalRead(RIGHT);

Будет в итоге скомпилирован в

digitalRead(8);

digitalRead(9);

Чем упростит жизнь как тому, кто пишет, так и тем, кто читает, да ещё и память сэкономит. В принципе можно даже по-русски дефайнить, но по-моему не на C++.

Там цикл по 0,1с - поэтому *10.

В целом логично, но я не люблю вешать контроллер в долгие линии ожидания, метод конечных автоматов куда проще, плюс появляется некоторая многозадачность, потому что в таком цикле идет контроль одного окна в течении нескольких секунд, и больше ничем контроллер не занимается. Чисто теоретически, во время этой ситуации бочка может уже переполниться.

Попробовал скомпилить  - ругается на библиотеку DHT и Sodaq, скачал все что есть из предлагаемого - не работает, скидывайте свое.

SSR реле и есть симисторы, в корпусе.  Греются они сильно - нужен теплоотвод.

А почему именно на третий? //

  Третий, можно и второй,  просто первый обычно используется для вывода при отладке. Принципиальной разницы нет.

Я ничего от меги не стал питать

Меги по умолчанию не хватает мощи,  вроде бы еспшка до 700ма на пике потребляет, может не завестись.   Я потому и брал специальные, чтобы понадежнее, хочется сделать один раз и забыть а не перебирать каждую неделю :)

Так же все датчики температуры позаменял всякие DHT11 DHT22 дают такой разброс что хоть стой хоть падай.   Поставил подороже, покачественнее.
