Стреляющий макет из дерева Mossberg Maverick 88 (Чейзер-13 из игры Сталкер)⁠⁠

Всем привет! Сегодня покажу свою самую сложную и долгую работу за всё время моего рукоделия. Это макет дробовика Mossberg Maverick 88, или как он называется в игре Сталкер - Чейзер-13 с возможностью псевдострельбы пластиковыми шариками, экстракцией гильз и разборкой. Изготавливал в начале 22 года.

Весь процесс изготовления очень долго описывать, поэтому в конце поста всех интересующихся ждёт подробное видео, ну и шаблон поделки (выкройки) само собой.

Для создания я использовал фанеру, МДФ, бумагу, картон, пластик и немножко металла. Первым делом перенёс выкройки на материал и вырезал лобзиком.

Затем начался процесс склеивания слоёв составляющих деревянного дробовика. Принцип простой и его можно описать одним словом "бутерброд". В этом деле мне всегда помогает столярный ПВА, а также цианокрилат (суперклей). Без последнего данная работа практически лишена смысла, поскольку суперклей с высокой адгезией (например Akfix 702) очень хорошо пропитывает и укрепляет детали, что в этом проекте крайне важно.

Когда ствольная коробка была собрана, я начал разбираться с механизмами. Нужно было реализовать саму стрельбу пластиковыми шариками, перезарядку и выброс гильз, как в настоящем образце и чтобы это всё разбиралось для ремонта.

Вот первые шаги в данном вопросе. Сразу говорю, что подобная конструкция не даст хороших результатов в плане стрельбы (у меня дальность полёта шарика не превышала 10 м), поэтому в будущем подобный проект я сделаю на основе спринговой системы, как в пластиковых игрушках, там потенциал гораздо выше.

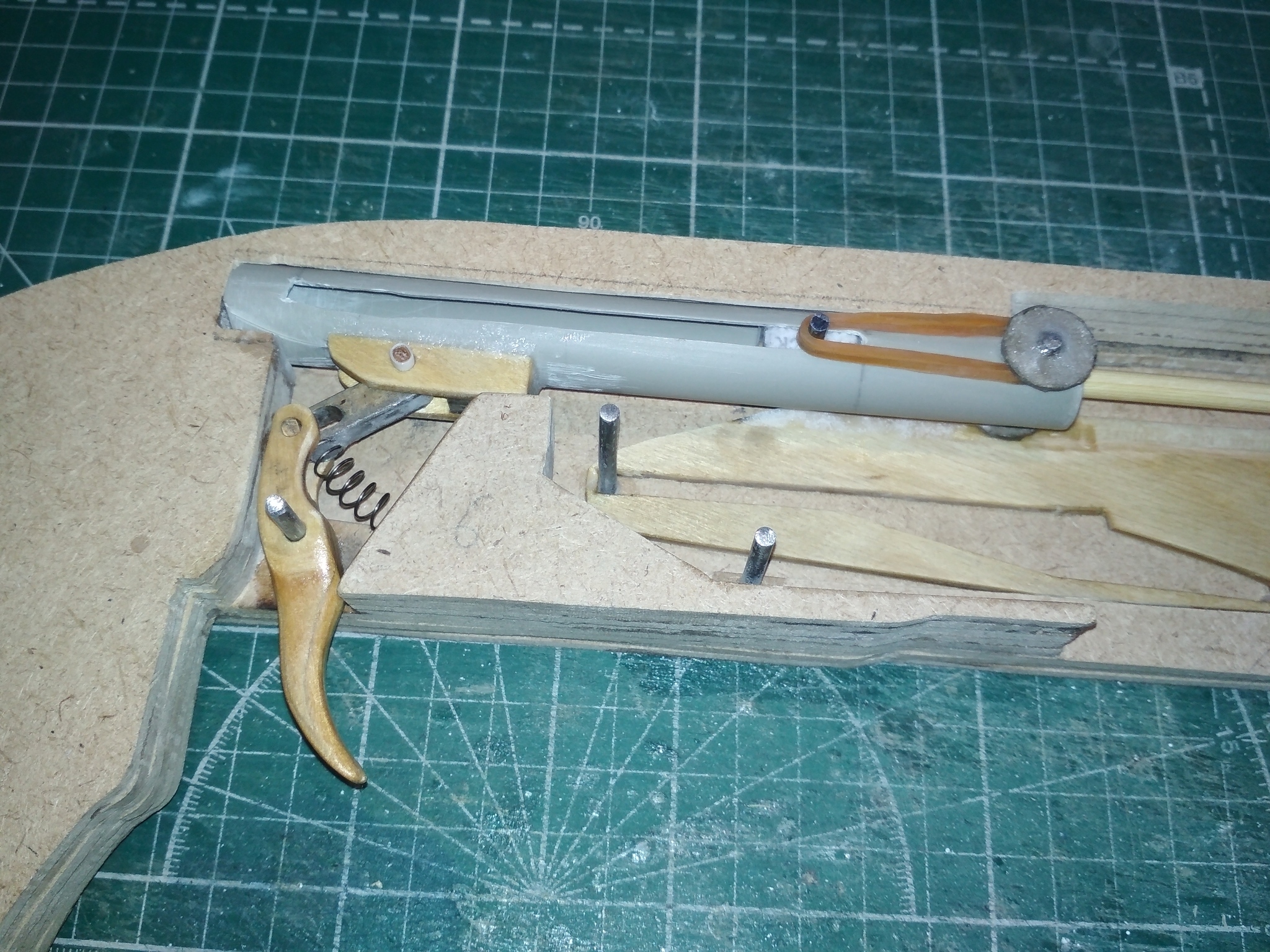

Итак, про Ударно-спусковой механизм. При нажатии на спуск, вниз опускается фиксатор ударника (серая деталь из картона между крючком и трубкой), тем самым больше не препятствуя самому ударнику, который стремительно возвращается на место 2 резинками. Сам ударник представляет собой длинный металлический штифт (позже купил карбоновую палочку и сделал из неё. Она легче и прочнее, и почему-то давала шарику бОльший импульс при столкновении, т.е пулька летела дальше)

А как взводится УСМ? В бумажном утолщении ударника стоит поперечный металлический штифт, за концы которого крепятся резинки и за эти концы две направляющих толкают ударник до конца трубки, где фиксатором он остаётся в крайнем положении. Направляющие потом крепятся спереди к цевью, что похоже на работу настоящих помповых ружей.

Немного про разборку макета. Было решено сделать крышку из правой стенки корпуса, поскольку это самый удобный вариант - открутил и сразу есть доступ к механизмам, ну а несколько винтов общий вид не портят, на мой взгляд. Ещё есть передняя крышка с отверстиями под ствол и трубчатый магазин.

Экстракция гильз.

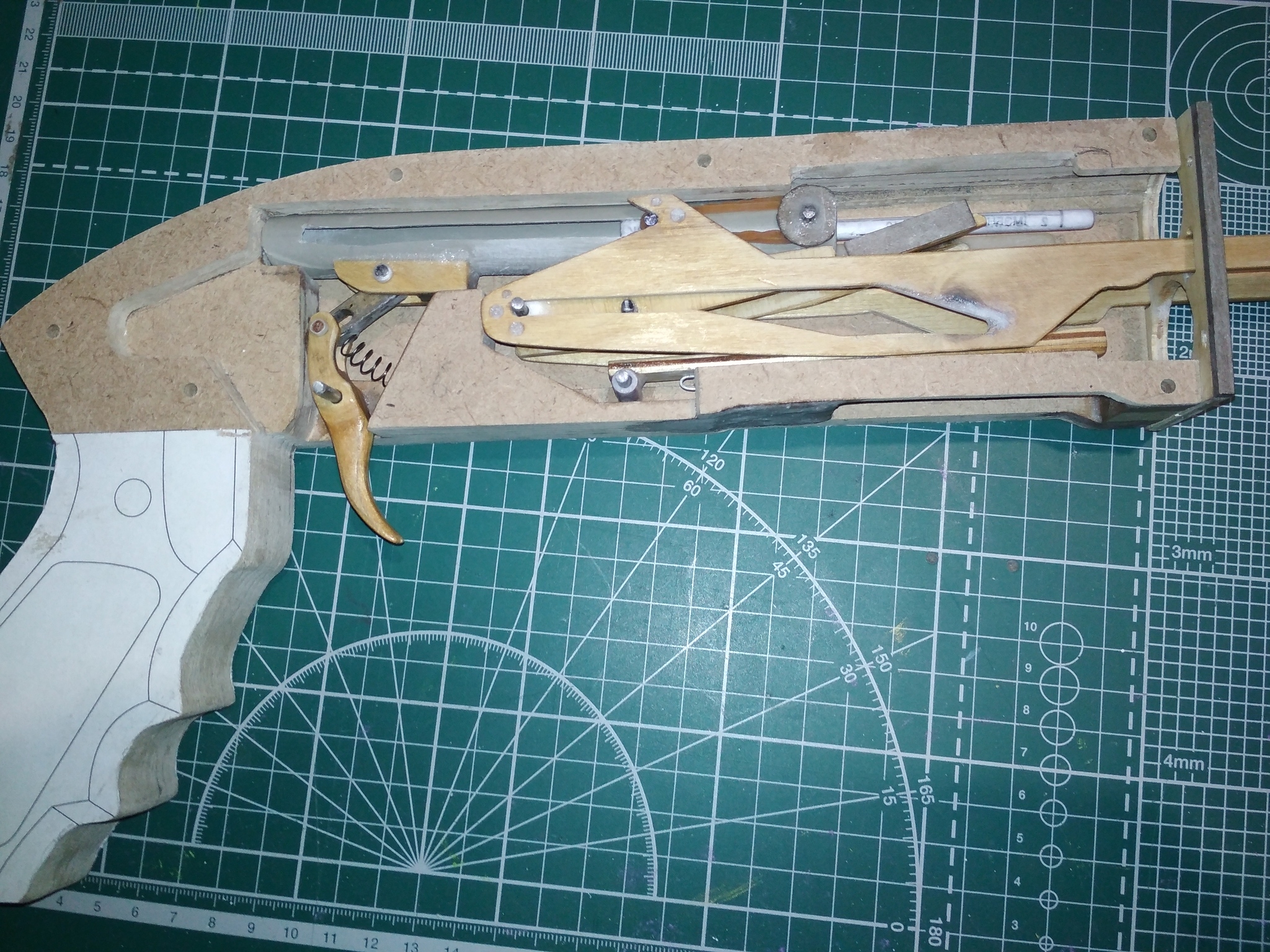

УСМ ладно, его ещё надо было синхронизировать с подачей шелла (гильзы с пулькой) при помощи лотка и выбросом гильзы после отодвигания помпы в заднее положение. Было очень сложно, детали переделывались, отверстия заделывались и сверлились заново уже в правильных местах. В конце концов более менее адекватного результата удалось достичь.

Лоток на пружине, опускается теми же направляющими, а деталь снизу отвечает за то, чтобы "патроны" не начали подаваться раньше времени, короче фиксатор.

Ствол с магазином сначала вставил в Mossberg, а потом уже соединил между собой. Это тоже отдельный блок, который не хотелось намертво фиксировать к самоделке, но чтобы его можно было устанавливать и отсоединять, пришлось установить металлическую скобу. Она сжимает трубку, тем самым, фиксирует.

Ну а когда вся тема с механизмами была закрыта и они работали исправно, работа перешла наконец к приданию форм и детализации.

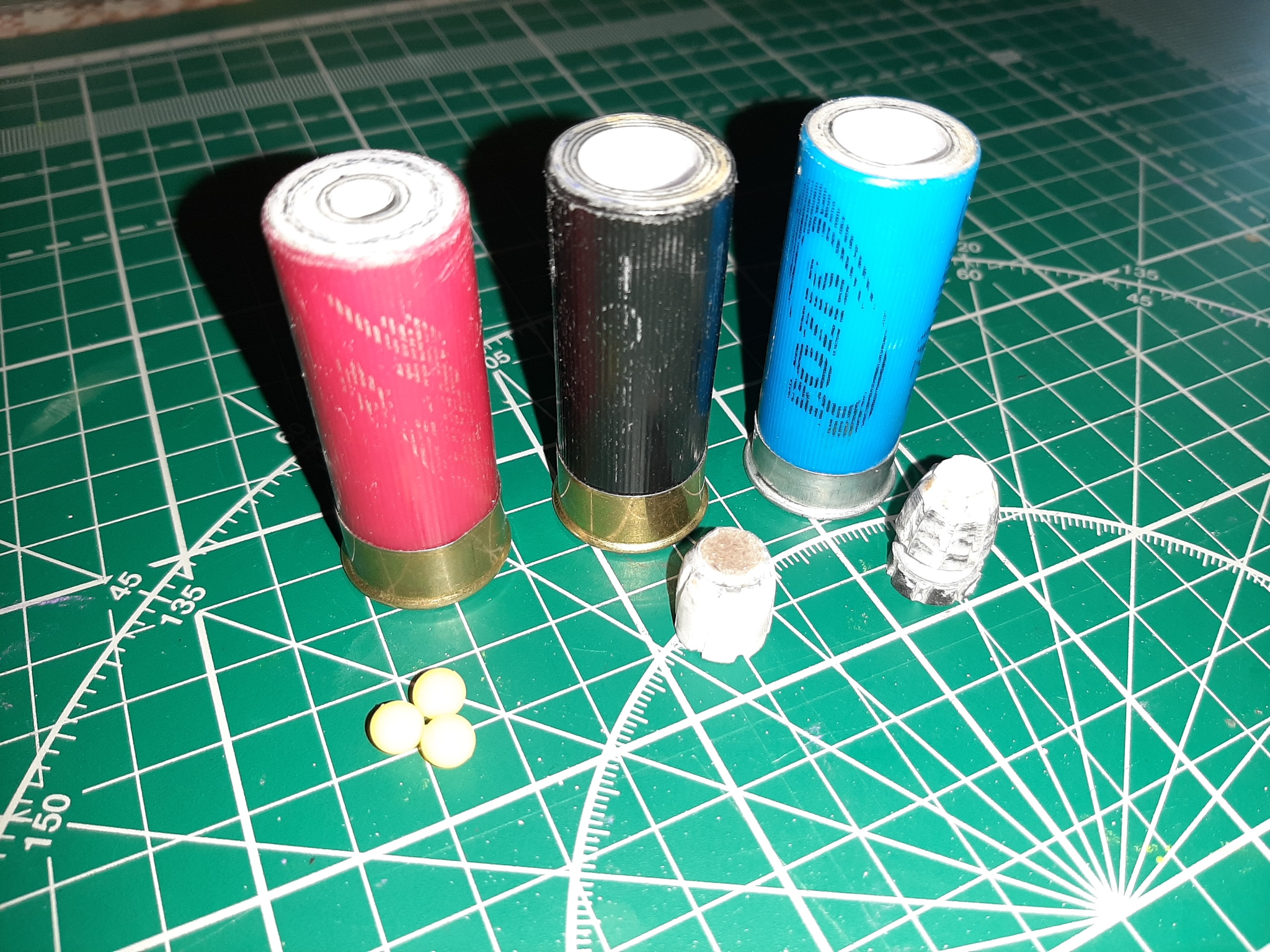

Про патрончики. Сделал 5 шеллов с гнёздами под 6мм шары и 4 под жекан, которые вообще летать отказывались, потому что тяжёлые). Снаряды держатся в гильзах за счёт бумажных втулок. Капсюли вытащены, чтобы было отверстие под ударник

Покраску макета из дерева производил при помощи акриловых аэрозольных красок. Потёртости выполнял методом сухой кисти. Вот готовый результат:

Вывод: если по такой схеме и делать макеты, то большинство деталей надо заменить на алюминиевые, а лучше стальные.

Всем спасибо за внимание!

Шаблон: https://drive.google.com/file/d/1xOWn7kJ8cg39qCpQNYaO7yJwMWpnrpHS/view

Видео:
