Стиральная машина над унитазом. Вариант 2
Коротко: Пост об опыте установки стиральной машины в раздельный сан узел, в туалет над навесным унитазом с электроприводом спуска воды. Фотоотчет. Ссылка на чертежи. Видео работы.
Пост является продолжением поста Ремонт. Опыт решенного вопроса "Куда поставить стиральную машинку?"
На данный момент проект все еще не завершен, технический отсек еще в работе. Нету дверок , не подключена защита от протечек. Но уже скоро ремонтный сезон начнется, а значит уже сейчас многие думают как и где что поменять и разместить. Поэтому надеюсь пост будет полезен. Опыт использования данной конструкции пол года.

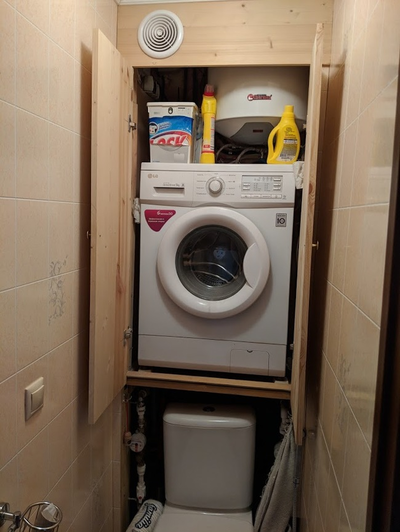

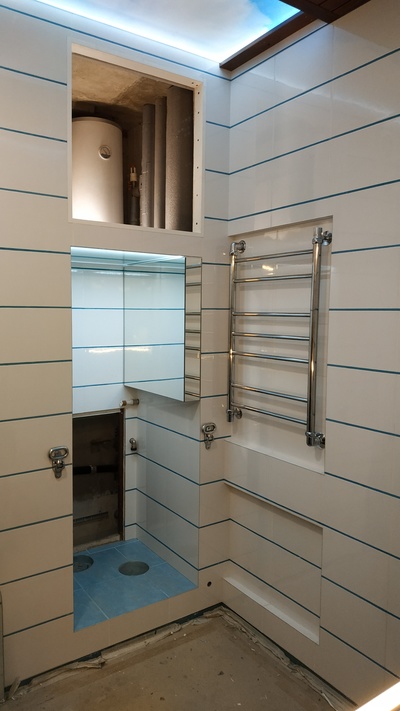

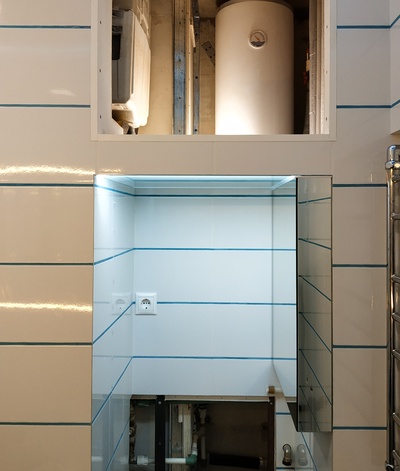

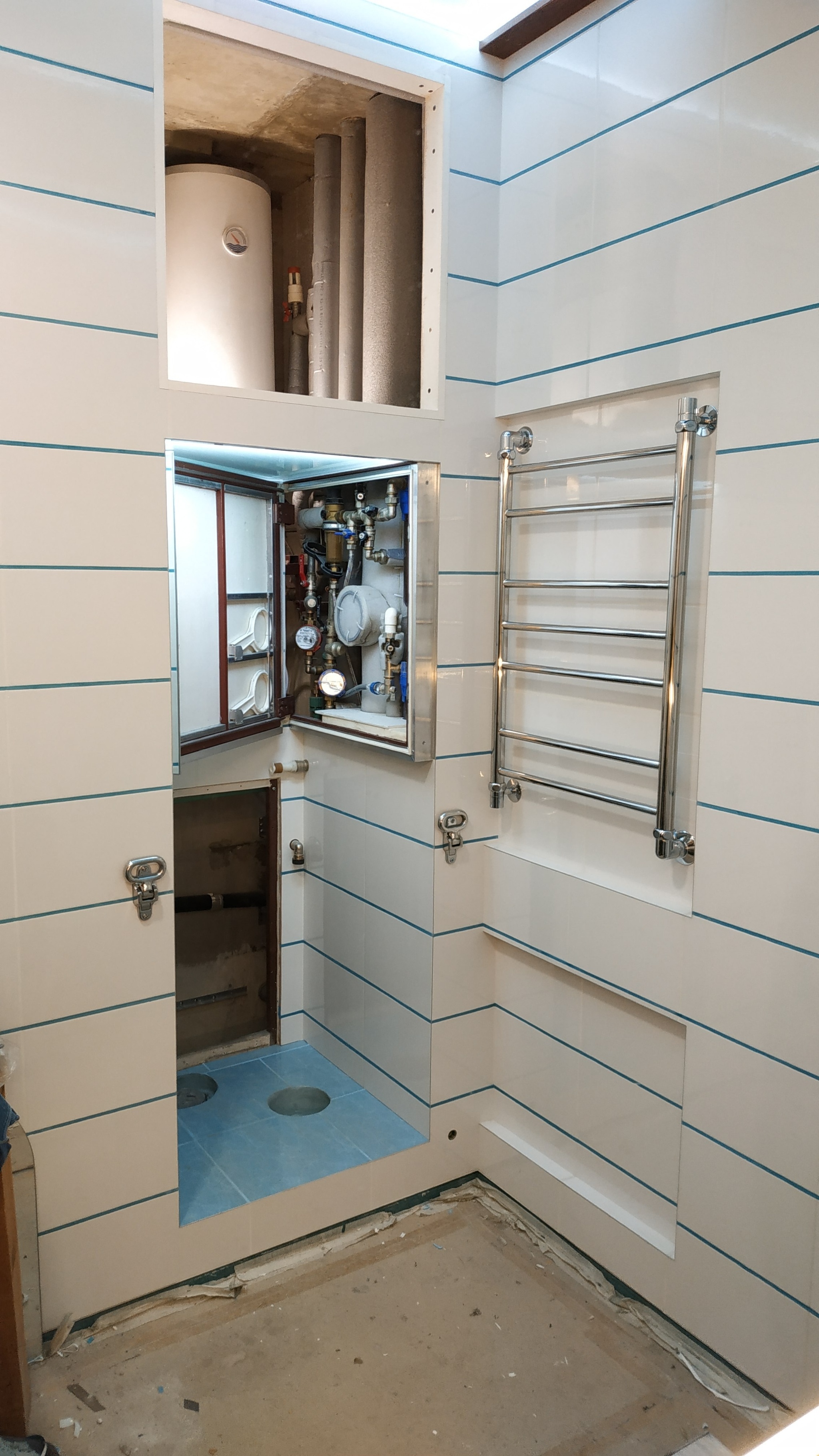

Сразу фото что в итоге:
Привет моему единственному подписчику(це)!
Подробнее:
Имеется квартира хрущевка 69 года. В ней сантехкабина глубинной 1500 по размеру ванны. Санузел раздельный, а значит получается длинный узкий туалет. Шириной 750 и глубиной аж 1500. Труба горячего водоснабжения металлическая в ванной с изгибом в качестве полотенцесушителя.
Для одного унитаза места очень много. Это подталкивало на мысль задвинуть за унитаз что-то полезное.
Это "что-то полезное" оказалась снова стиральная машина. (ну и бойлер + стояки все туда)
В отличие от прошлой версии, где был использован классический унитаз, на этот раз решено было использовать навесной.
Вот моделька того что должно получиться:
Надеюсь идея понятна.
Плюсы навесных унитазов всем известны - чистота! ( Проще мыть под ним пол)
Но в данном тандеме со стиральной машинкой есть еще плюсы, в сравнение с тандемом классического унитаза:
+ Бачок может быть где угодно, не обязательно на штатном месте, а значит, его можно разместить за машинкой
+ Машинка размещена намного ниже, чем если над унитазом с бачком
+ Удобнее пользоваться машинкой - нет проблем с отсеком для порошка.
+ для тех кто боится зашивать бачок инсталляции - не надо его зашивать - стиралку снять с полки и есть доступ полный.
Минуcы:
- нельзя установить кнопки управления сливом от инсталляции , т.к. бачок и кнопка за стиральной машинкой. А значит приходится делать какой-то привод.
- под стиральной машиной образуется не используемое пространство,
- там может быть протечка которую сложно заметить
Реализация:

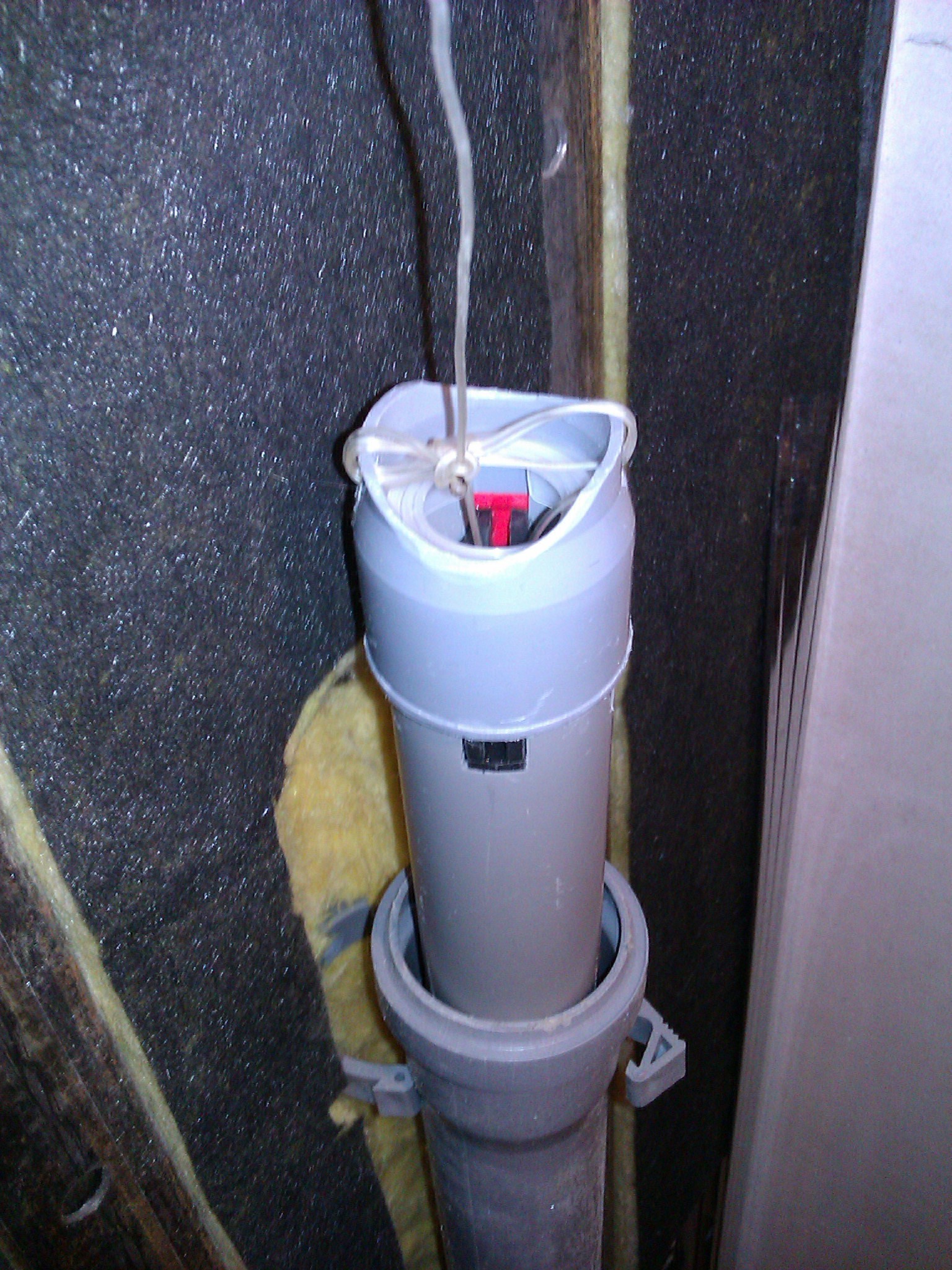

Куплена обычная инсталляция в зеленом магазине. Прямо там в зале проверил, что на выход из бочка можно нацепить обычную 50 канализационную трубу - для удлинения слива.
+ Надо купить профильную прямоугольную трубу для доработки рамы.

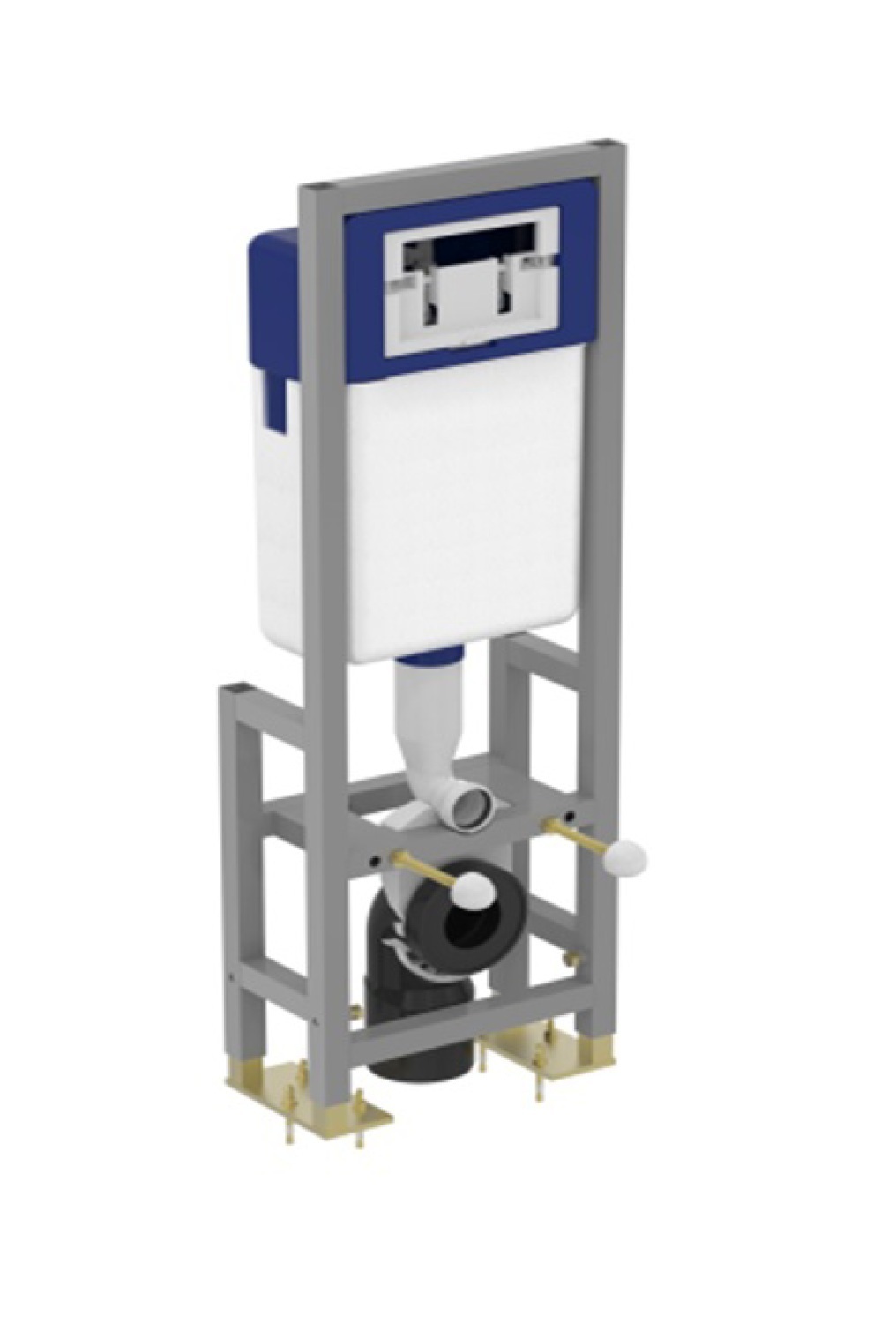

Рама инсталляции безжалостно режется по полам и сваривается вот в такую конструкцию: (у кого нет сварочника можно все это на болты скрутить с уголками)
Установленная рама выглядит так. Справа труба для гигиенического душа.
Стояк горячий перенесен в туалет , а полотенцесушитель установлен электрический.
(как раз кап ремонт делали в доме и меняли стояки на полипропилен)
Важно распиливать раму так чтобы уровень машинки был выше уровня крышки унитаза. Чтобы можно было потом установить распашные дверки, закрыв ими стиральную машинку.

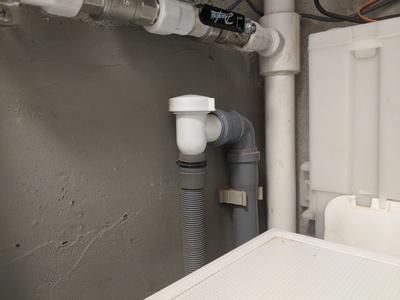

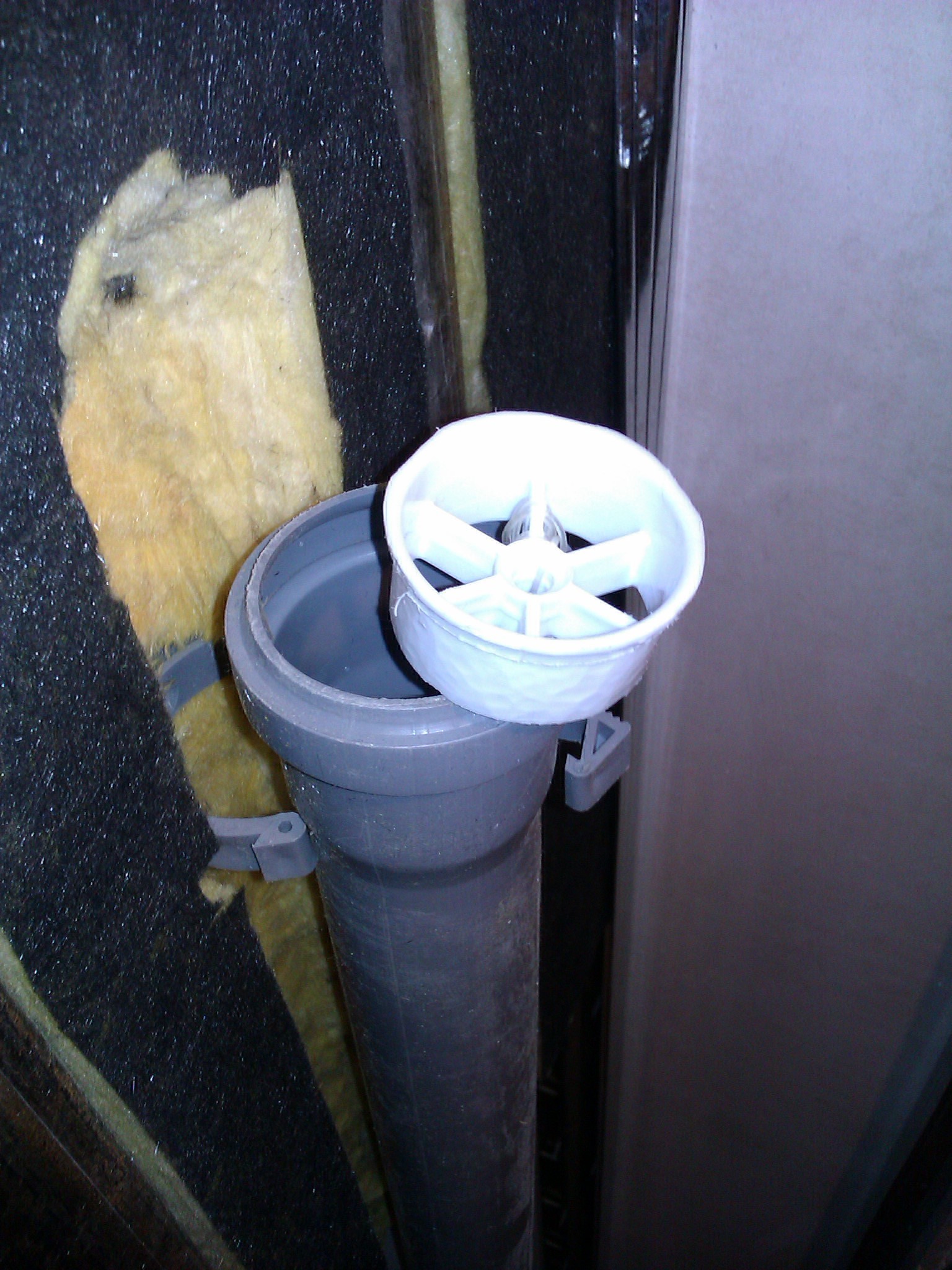

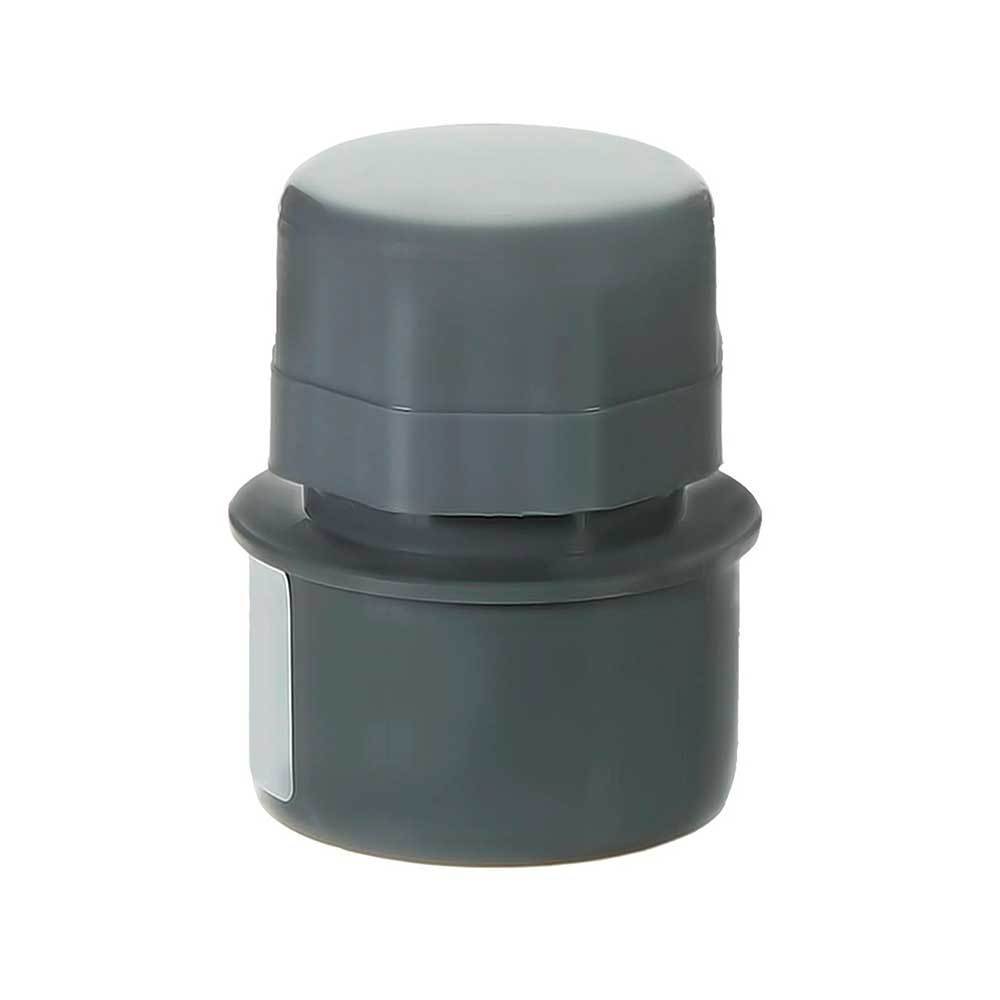

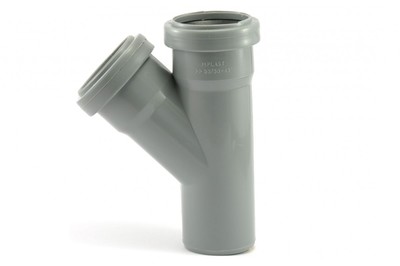

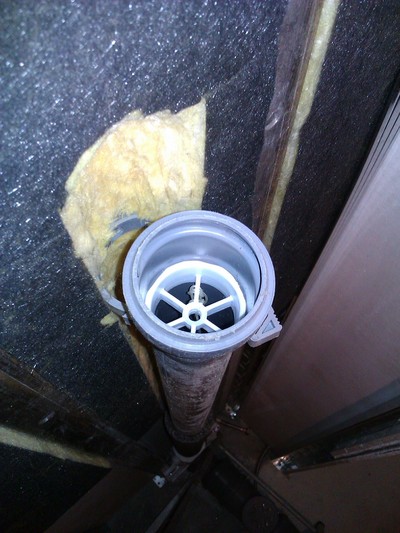

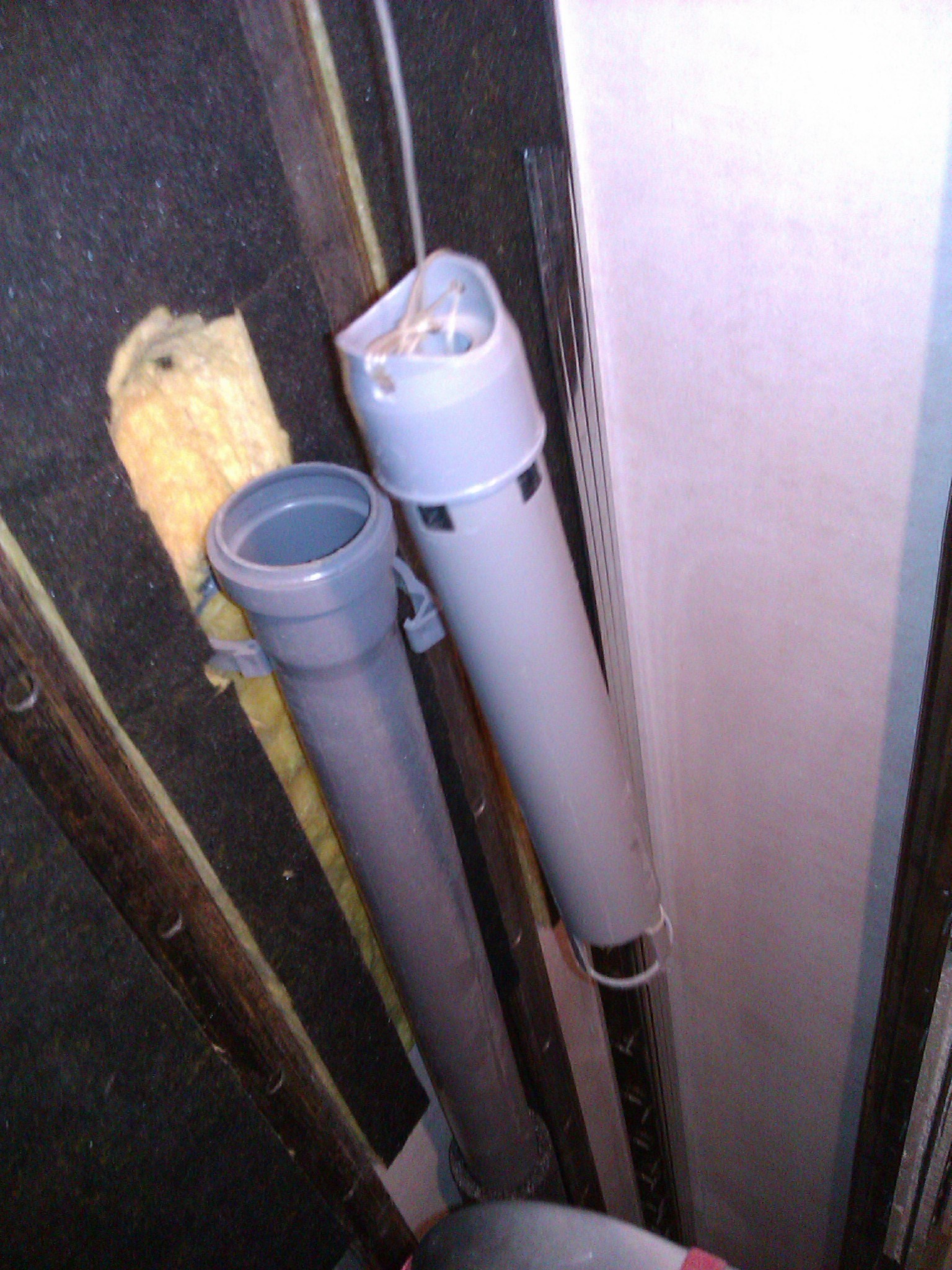

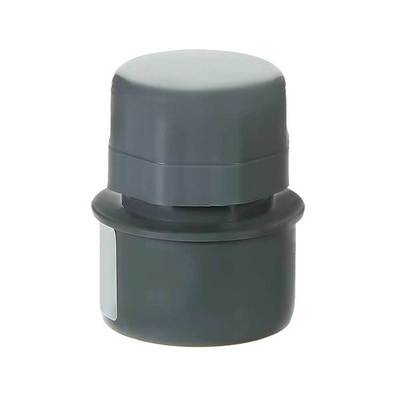

Необходимо не забыть вывести канализационную трубу для слива из стиральной машинки. На фото её еще нет. я использовал 32 канализационную, слева. Подключение на уровне потолка стиральной машины.(см инструкцию к машинке - на какой высоте должен быть слив).
Напомню что питание стиральной машинки отдельным кабелем 3 х 2.5 мм . Через УЗО 10 ма и автомат 16 А.
Слив:
Привод слива решено делать основной - электрический с сервомашинкой. Запасной привод - веревочка дергалка.
Сервомашинка (цена порядка 100 р) управляется Микроконтроллером (далее МК) ArduinoNano (цена порядка 100 рублей) + нужно реле (20 р) + блок питания (далее БП) 5 вольт (от мобильного зарядника)
Кнопка включения - обычный настенный выключатель света. Кнопка запитывает БП, МК включатся - дает команду реле на включение - реле обеспечивает питание БП от 220V независимо от кнопки (кнопку можно отпустить). далее МК плавно крутит вал сервомашинки, нажимая на сливную кнопку. Когда машинка вернется на место МК дает команду Реле отключиться и вся цепь обесточивается.
Видео отладки электро привода спуска
Видео работы стиральной машинки:
Ccылки:
Исходная модель квартиры в sketchup (можно покрутить прямо в браузере, ничего скачивать не надо)
За кадром:
Гигиенический душ с термосмесителем - самым дешевым.
Туалетная бумага, которая не нужна
Бойлер
Защита от протечек
Вентиляция
