Советские радиолампы⁠⁠

На кафедре радиоэлектроники моего университета проводились лабораторные работы, по исследованию радиоламп - в том числе работа длиной в семестр, в течение которого студенты самостоятельно изготовляли вакуумный диод, начиная с создания стеклянной колбы, а затем вычисляли параметры полученного изделия. Кроме этого был обширный запас ламп, производившихся серийно, который до недавнего времени пылился на складе в ожидании утилизации. Я получил разрешение взять взять пару десятков ламп для своей небольшой коллекции. Наиболее интересные

Сперва рассмотрим маркировку ламп, произведенных в СССР. Она несколько отличается от общепринятой и состоит из пяти-шести значащих символов:

1) первое число - напряжение накала (6, 7, 9);
2) первая буква -  тип лампы (Н - двойной триод и другие);

3) второе число - номер разработки;

4) вторая буква - конструктивное исполнение (С, К, Д, П и другие);

5-6) последние несколько букв - особые свойства лампы.

Например, 6Н2П-ЕВ - двойной триод повышенной долговечности с питанием накала 6В.

Здесь расшифровка описана более подробно:

https://ru.wikipedia.org/wiki/Радиолампы_производства_СССР_и...

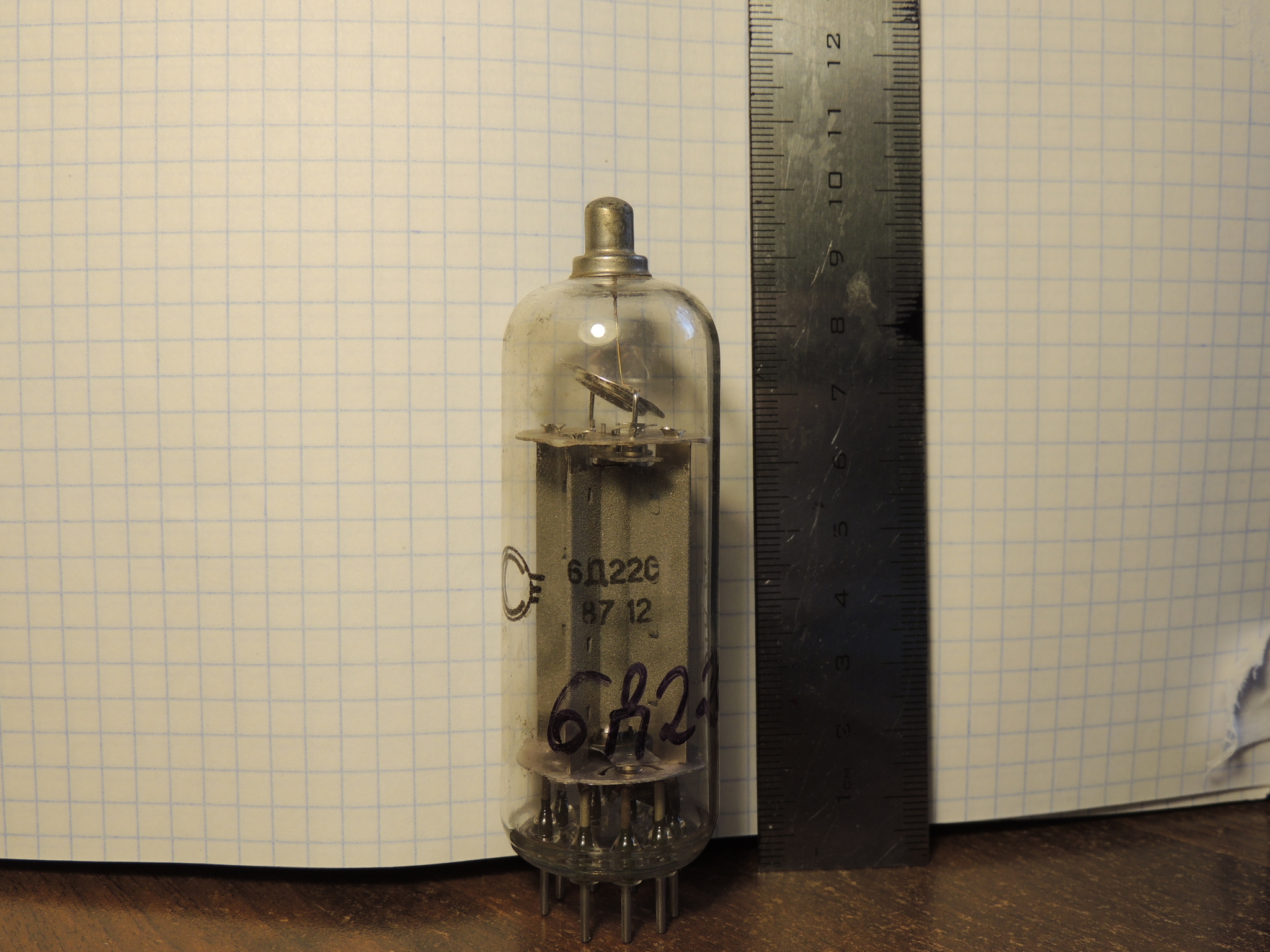

6Д22С

Диод, предназначенный для использования в схемах развертки телевизоров (в качестве демпфера), спустя время стал использоваться как выпрямитель анодного питания в УНЧ. Имеет большое время прогрева (порядка 30с.) и позволяет создать задержку подачи анодного питания.

6Н5С

Двойной триод созданный для работы в схемах стабилизаторов напряжения ламповых телевизоров. 6Н5С возможно использовать как усилитель мощности НЧ.

6П36С

6П44С

6П45С

Данные лучевые тетроды использовались в выходных каскадах строчной развертки телевизионных приемников (угол отклонения до 110°), 6П45С считалась одной из мощнейших ламп для бытовой аппаратуры в СССР. Радиолюбители используют их в УНЧ.

У всех ламп выход анода находится на верхней части колбы. От 6П44С у меня есть оригинальная упаковка.

6Ц8С

Про данную лампу не нашел много информации - это кенотрон из категории приемно-усилительных ламп. Сейчас используется в УНЧ в схемах анодного выпрямителя.

6ВС1

Лампа со вторичной эмиссией, предназначена для стабилизации высокого напряжения (до 4000В). Для нее сохранилось старое описание.

ИВ-4

ИН8-2

Данные две лампы представляют из себя два индикатора с разными принципами работы: ИН8-2 имеет 10 цифр, составленных из проволоки, и расположенных друг за другом, а  в ИВ-4 загораются отдельные части, формируя цифры и буквы, что делает спектр ее использования более широким. В наше время чаще всего используются в декоративных часах, а также в старых измерительных приборах.

6Ж9ГВ

По данному устройству также не очень много информации. Используется для преобразования энергии источника тока в энергию электромагнитных колебаний.

Общее количество ламп на складе составляло около 500-1000 штук. Большинство из них были достаточно сильно распространены в бытовой технике времен СССР, в особенности в развертке телевизоров. Кроме того были усилительные лампы из серии 6Н и прочие. Если судить по маркировке, все они были произведены в 60-х и 70-х.

Тематика старых вакуумных приборов очень близка мне. К сожалению, сейчас ламповая электроника постепенно уходит в прошлое, оставаясь уделом радиолюбителей. Даже в университетах тема подробно не разбирается, оставаясь на уровне упоминания.
