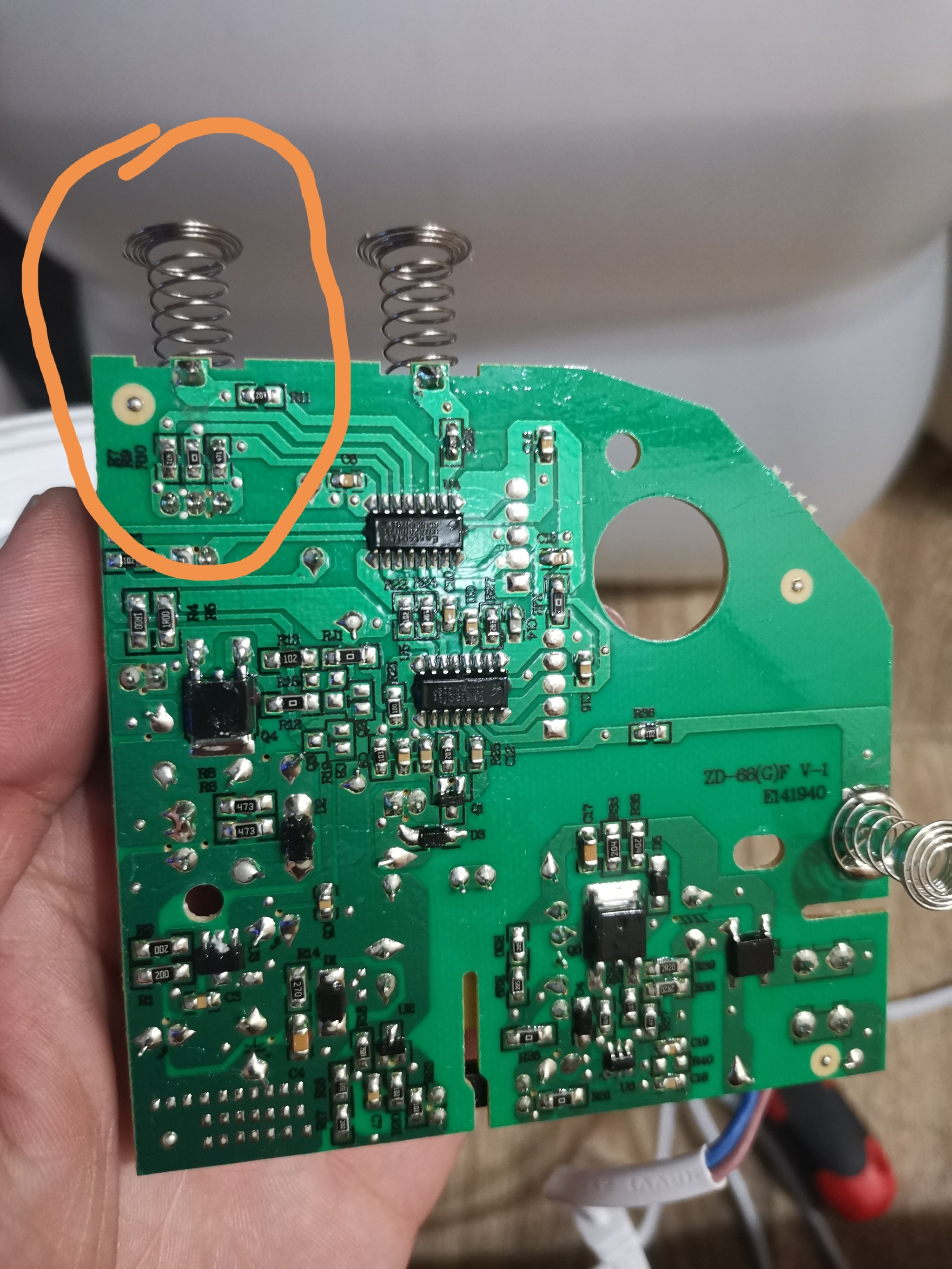

Здравствуйте, мной был приобретён увлажнитель воздуха, но вот не задача, мне нужно чтоб он автоматически включался при включении в розетку (его будет включать автоматика, будет использоваться в камере для созревания колбас) а у него странная сенсорная кнопка в один контакт. Ремонтные мастерские не работают сейчас 🤔 подскажите советом? Цешка есть, паяльник криво косо держать умею, а вот знаний нет
Это выход, и скорее всего он идет к затвору полевика, что левее на фото. Ты просто прибором видишь ШИМ сигнал как постоянное напряжение из за особенностей измерения,а напряжение меняется потому что меняется скважность сигнала для изменения мощности излучателя.
Эт ты скорее всего ШИМ так видишь. Жаль решить проблему в лоб не вышло. Надо кого то по толковее звать.
Тогда пробегайся по всем ногам со 2 по 15. Если и там изменений не засечешь то "мои полномочия все".
Ну измерь на этих ногах напряжение. Включи первый режим или какой там тебе нужен и измерь, но сначала измерь без включения, чтоб было с чем сравнить. Там не больше 5 вольт будет если что. Надеюсь, как и относительно чего измерять, подсказывать не надо?

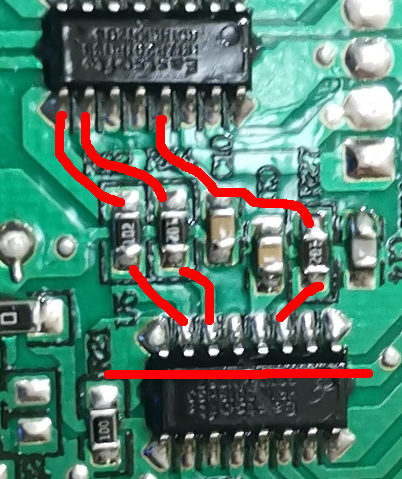

Пьезокерамический излучатель нельзя включить просто подав на него напряжение. Если 16-ногие микросхемы одинаковы, то скорее всего верхняя отслеживает сенсорные кнопки подсветки и режима работы и передает их состояние второму МК который формирует ШИМ для излучателя (слева от второго МК вроде полевик виден, к нему разъем от излучателя идет) и следит за уровнем воды. Теоретически вряд ли они по ISP или I2C общаются, скорее первый МК поднимает лог. 1 на каких то выходах, а второй это отслеживает. Так что можно попытаться отследить на какой вход второго МК приходит лог 1 при изменении режимов и вручную его туда подать.
Увы это микроконтроллер, какая то китайщина вроде. Значит он не просто коммутирует силовой ключ, а скорее всего еще и ШИМ генерирует для резонатора.
http://www.essemi.com/en/index.php/product-view-24.html
тут информация понимающих.
Теперь другое. "This device realizes a detection of capacitive sensing key, using the principle of
capacitor charge transfer.
Это устройство осуществляет обнаружение емкостного чувствительного ключа, используя принцип переноса заряда конденсатора." Чтобы это ни значило.
Значит оперировать придется именно со входом МК. Однажды я для такого собирал навесом простую схему на 555 таймере которая при включении выдавала импульс на несколько секунд который имитировал нажатие кнопки "громкость +". Это было нужно так как на сабуфере стереосистемы не было внешних кнопок управления, только через пульт, а пульт был утерян. И при сбросе питания громкость сбрасывалась в 50%, это слишком тихо.
Но там то кнопки просто на землю замыкались, а тут вход на изменение емкости реагирует, может более знающие скажут чем на него можно воздействовать.
микроконтроллер( если он отвечает только за кнопки и лампочки, то можно весь микроконтроллерный узел от исполнительной цепи отключить и управлять только исполнителем. Что там, уз-пищалка и вентилятор? а датчик уровня воды какой есть?

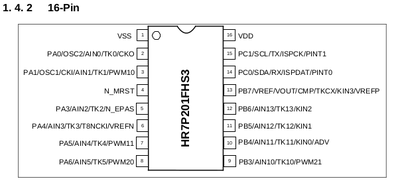

Напиши какая маркировка на микросхемах с 16 ногами. По фото не разобрать. Они же одинаковые? Скорее всего это готовые контролеры сенсорных кнопок. И тогда нужно просто подать на её нужный выход напряжение с её же питания(или землю). Три сенсорные кнопки, за что каждая отвечает? Неплохо было бы подписать пружинки. На плате три разъема, один на вентилятор второй на резонатор, а третий куда? Подписан LEd.
Напиши какая маркировка на микросхемах с 16 ногами. По фото не разобрать. Они же одинаковые? Скорее всего это готовые контролеры сенсорных кнопок. И тогда нужно просто подать на её нужный выход напряжение с её же питания(или землю). Три сенсорные кнопки, за что каждая отвечает? Неплохо было бы подписать пружинки. На плате три разъема, один на вентилятор второй на резонатор, а третий куда? Подписан LEd.
Напиши какая маркировка на микросхемах с 16 ногами. По фото не разобрать. Они же одинаковые? Скорее всего это готовые контролеры сенсорных кнопок. И тогда нужно просто подать на её нужный выход напряжение с её же питания(или землю). Три сенсорные кнопки, за что каждая отвечает? Неплохо было бы подписать пружинки. На плате три разъема, один на вентилятор второй на резонатор, а третий куда? Подписан LEd.
Сдохнет у тебя этот увлажнитель через пару недель, проверено, вся плата окислиться и он сдохнет, не предназначен он для таких условий эксплуатации. Заказывай из Питера специализированный.
Скорее всего, мк меряет емкость этой пружины и этим определяет касание. Можно попробовать увеличить её. А как себя ведет при долгом нажатии на неё?
