Сборка аркадного автомата
День добрый, пикабу. В прошлый раз мы подготавливались к сборке аркадного автомата. Сегодня непосредственно о ней. Не для слабонервных (много фотографий ковра, сотканного таджикскими ткачами).

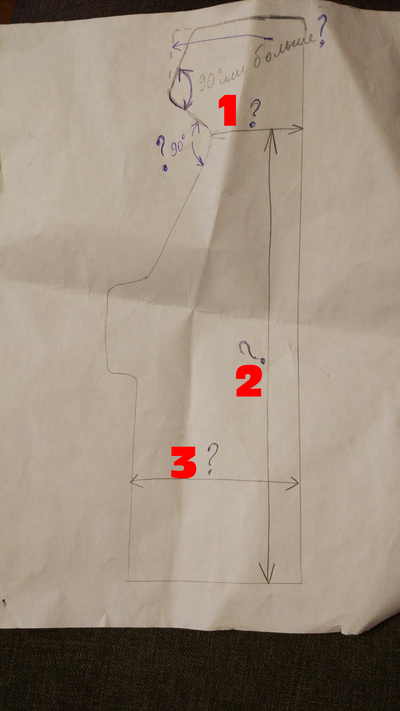

Напоминаю, что собираем мы классический upright кабинет такого типа:
Фотографий процесса осталось немного, потому по большей части будут фотографии внутри\снаружи, с описаниями.
Детали из мастерской пришли в таком виде:
Начинаем сборку корпуса. Мощные уголки с одним большим отверстием на каждой стороне — сначала уголок позициониркется\фиксируется шурупом с большей шляпокой, после чего докручивается еще 3 шурупа. Таким образом погрешность в позиционировании «боковин» не больше 1мм:
В таком виде корпус уже можно поставить. Сверлим отверстия под кнопки:

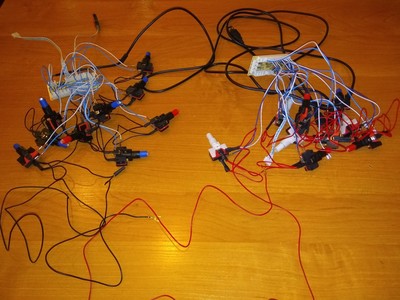

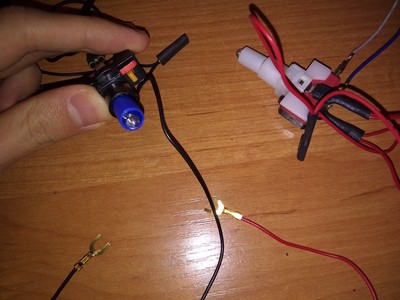

Разбираем железяки:
Сверлим аудио-панель, крепим динамики (и решетки динамиков). Тестируем работу «железа» с изображением и звуком:
Собираем игровую панель. Доски обклеиваются пленкой, поверх которой прозрачный ПВХ-пластик (самый дешевый вариант «антивандального» покрытия):
Тестируем все «железо» еще раз (работа джойстиков, изображение, звук, работа монетоприемника):
Вообще, если вариант для дома-офиса, звуковую панель лучше ставить на видное место (козырек\игровая панель).
Для «коммерческого» варианта панель лучше прятать внутрь автомата, т.к. звук при необходимости можно регулировать системно. Все «лишнее» железо в таких усовиях желательно располагать внутри автомата, возле «дверки обслуживания».
В данном случае усилитель определяем на «козырек», подальше от «вандалов», провода закрываем сделанным из того же ПВХ-пластика коробом, крашенным изнутри (при установке к стене его не видно, но если знать где находится — можно дотянуться и подрегулировать звук, не открывая автомат):
Козырек будем подсвечивать светодиодной лентой, а закрывать белым-рассеивающим оргстеклом, с УФ печатью:
Оргстекло, закрывающее монитор, сразу идет в двусторонней пленке. Замеряем размер экрана, вырезаем квадрат на одной из сторон стекла, снимаем пленку вокруг него (клеим отраженный зеркально логотип), красим из баллончика, снимаем пленку:
Рамку монитора обклеиваем двусторонним скотчем (желательно ЗМ — освобождаем два противоположных угла, позиционируем, клеим, вытягиваем остатки скотча, прижимаем), тщательно вымываем\выдуваем и стекло и экран монитора, склеиваем во избежание попадания пыли, люфтов и для большей крепости конструкции:
Делаем деревянное крепление (единственное место, где понадобится столярный клей) на всю ширину автомата и устанавливаем вместе со стеклом. Конструкция уже достаточно крепкая, но стекло дополнительно прокручиваем обычными мебельными уголками:
Выпиливаем отверстия под монетоприемник (вообще есть специальная дверца, в которую он устанавливается — так удобнее его обслуживать и настраивать, но это экономный вариант) и дверцу. Устанавливаем:
Из оставшихся досок делаем «полку» под хранилище монет, в качестве которого выступает пластиковый контейнер за 99руб.:
Все железо крепим на одну сторону (Pandora Box 5 настраивается нажатием кнопки на корпусе, до которой можно дотянуться прямо от дверцы):
И готовый вариант (там за кадром обклеили «боковины»):
Еще раз все тщательно тестируем, закрываем заднюю крышку, наслаждаемся результатом:
Арт игровой панели еще будет заменен на такой же, какой на боковинах (панель с дверкой и монетопримеником будет обклеена аналогичным образом), а слева и справа от монитора будет наклеена инструкция.
В следующем номере мы соберем домашний ретро-комбаин для дома на основе raspberry pi 3. Спасибо за ваше время.
