Рукожопия ремонт iPhone x⁠⁠

Всем доброго дня. Видя колличество постов о буднях мастерских, решил внести свои 5 копеек в данную рубрику.
Я занимаюсь компонентным ремонтов телефонов сотрудничая в основном с сервисными центрами и вот одна из историй одного болтика который оказался не в то время не в том месте.
Знакомьтесь наш пациент iphone X после дяди лао из Китая, попавший в руки одного мастера.

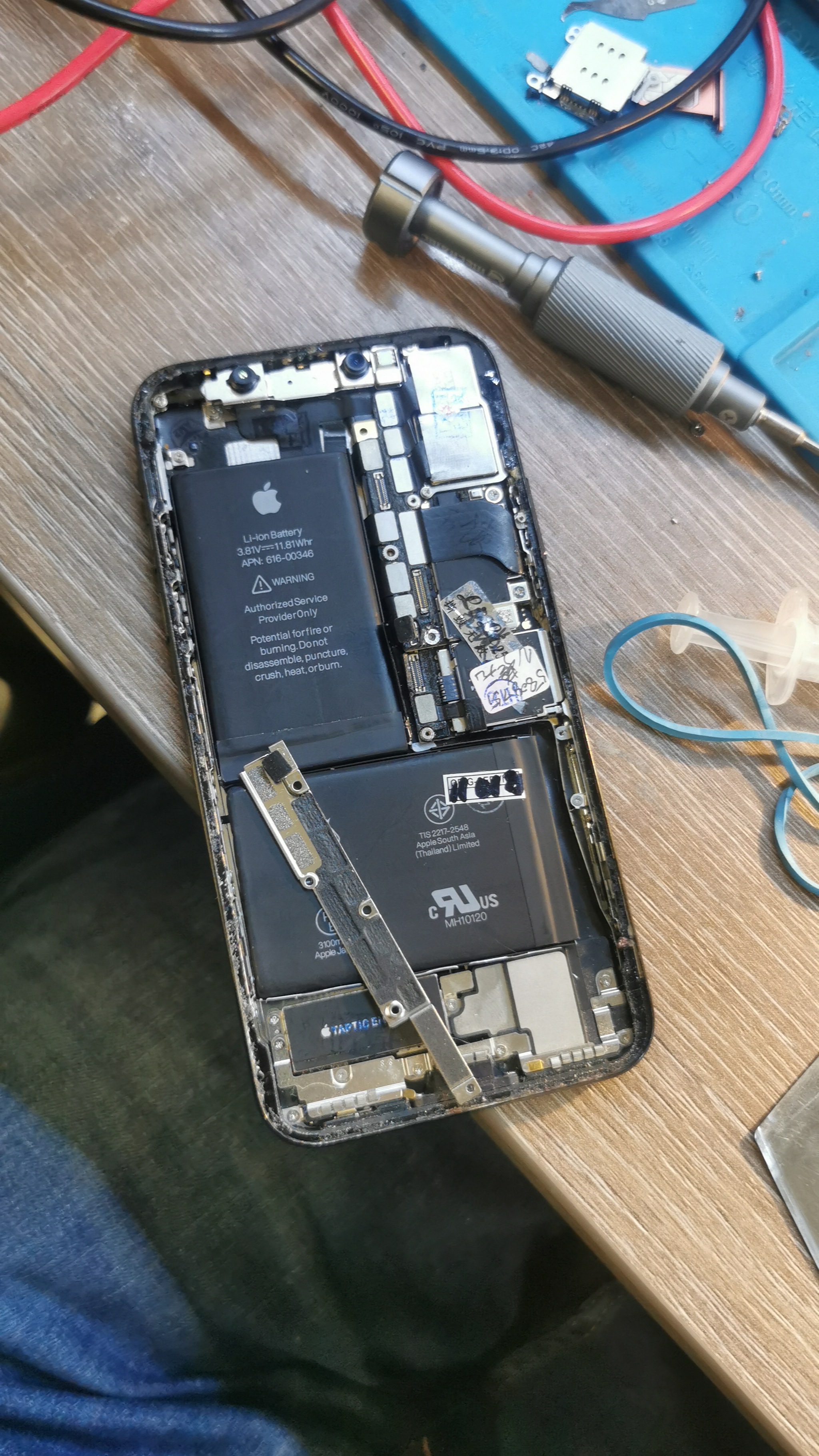

Ко мне на операцию он попал в таком виде. С диагнозом, что после замены экрана не было изображения и аппарат перестал реагировать на зарядку.
Ну чтож приступим у осмотру.

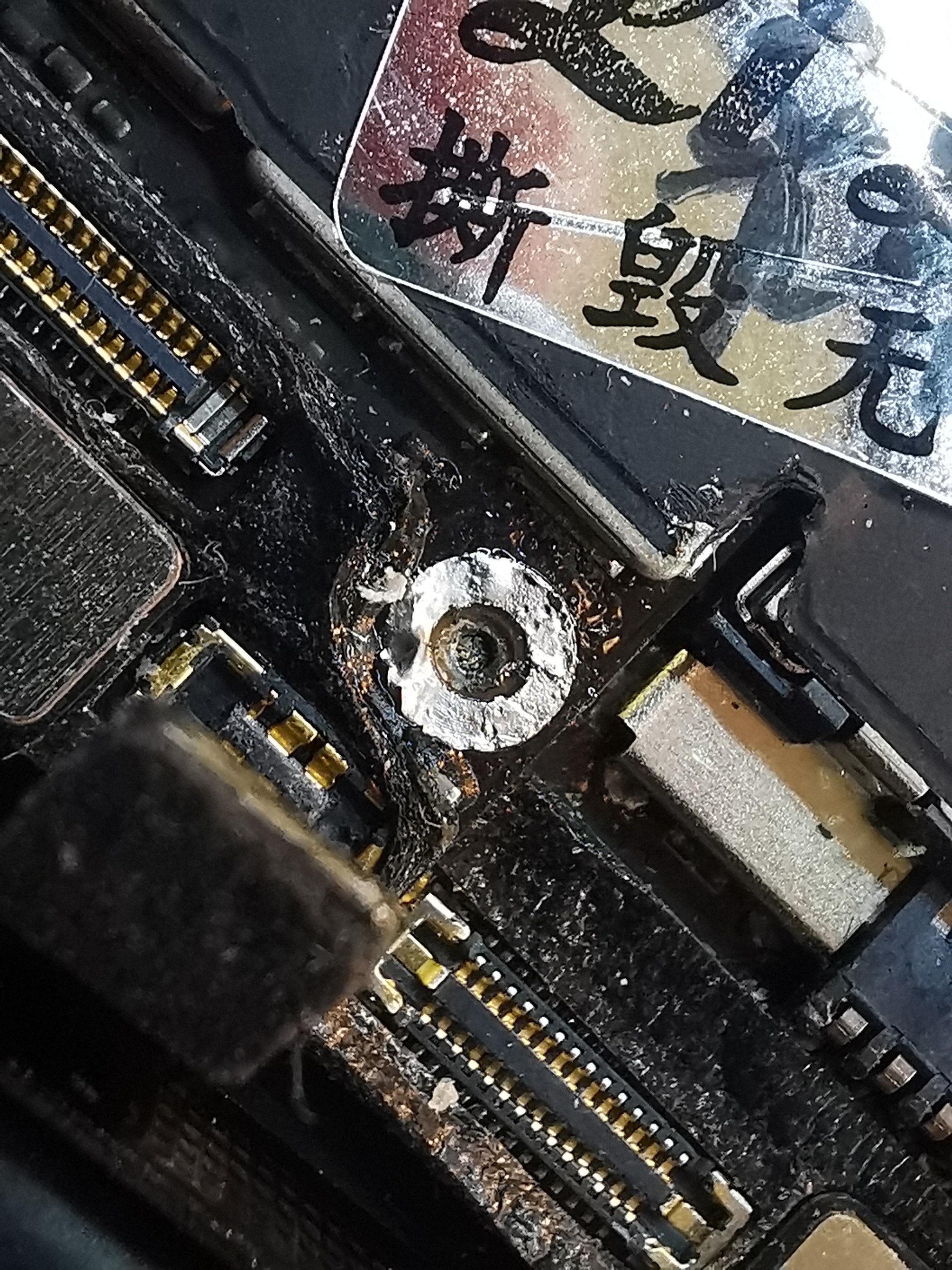

Заглянул в гильзу около конектора акб, увидел веселуху, один болтик оказался не в то время не в том месте и попался на отвёртку мастеру, а тот решил что так тому и быть вкручу то что попалось

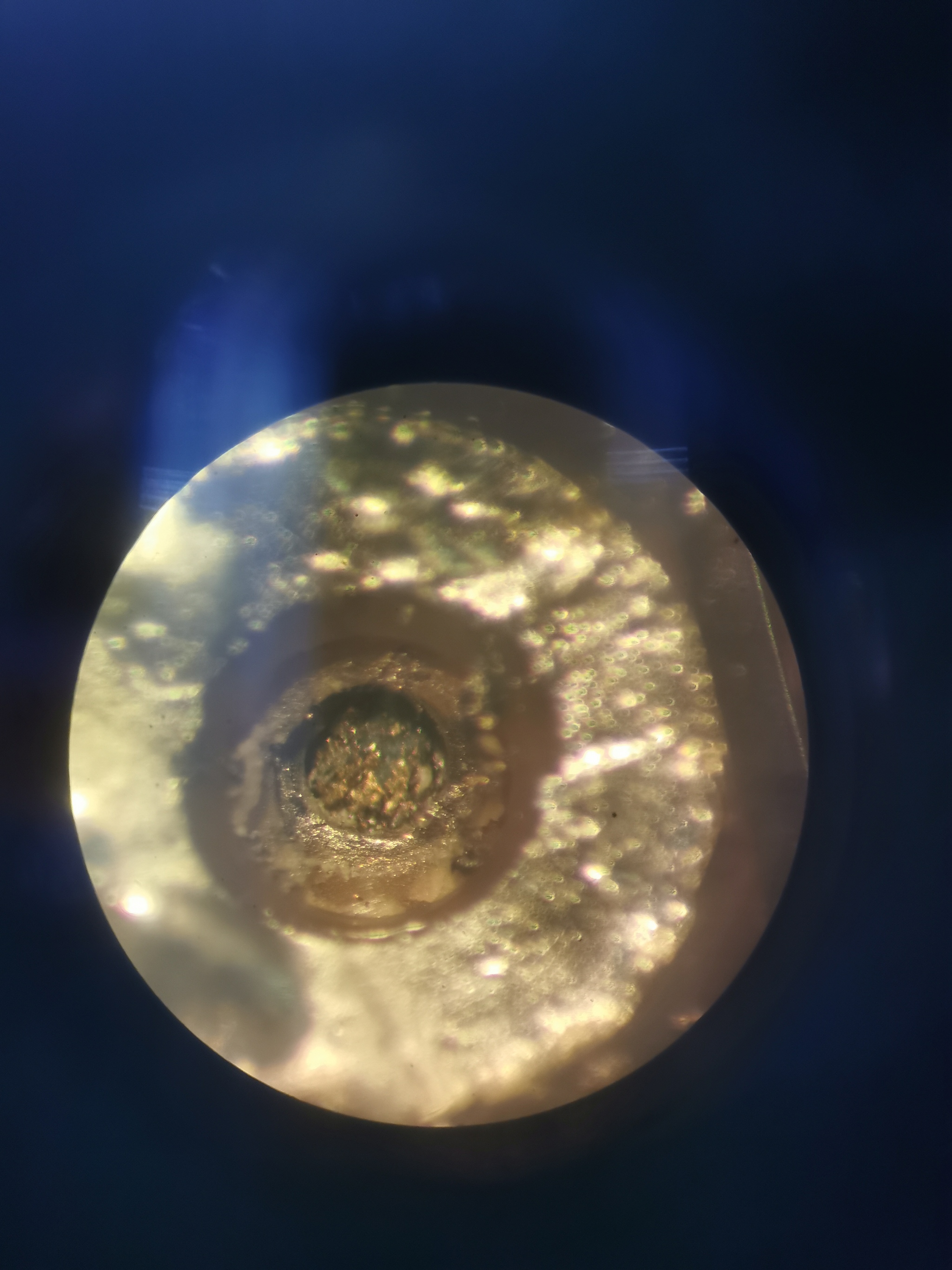

А все очень просто под этой гильзой идут дорожки обмена данных дисплея с центральным процессором. Если поближе то там выглядит это так

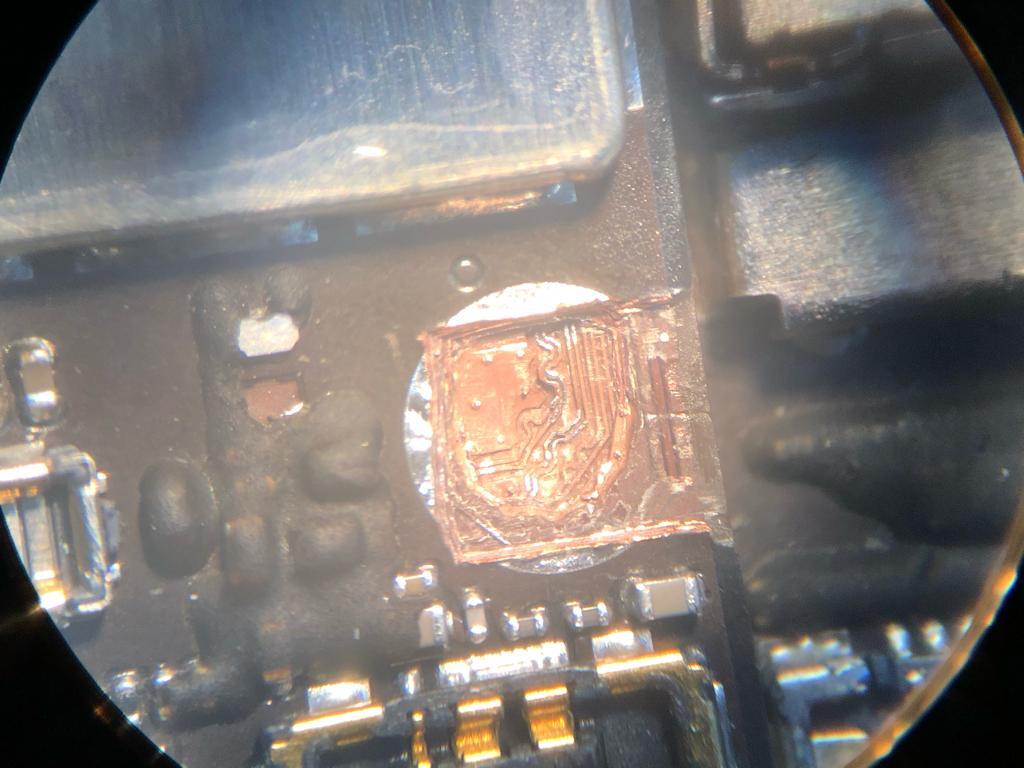

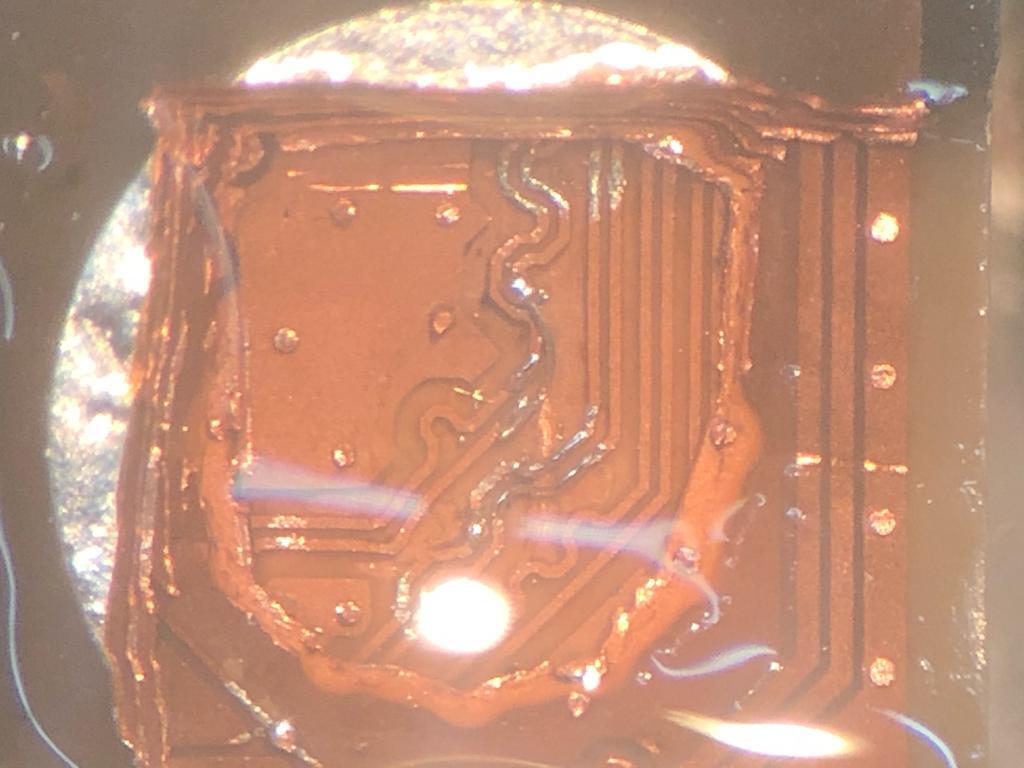

Примерно так выглядит шестой слой платы в данном месте, но при таких повреждениях аппарат должен реагировать на зарядку, в нашем случае это не так, чтож время распаять плату и понять что же такого учудил этот болтик.

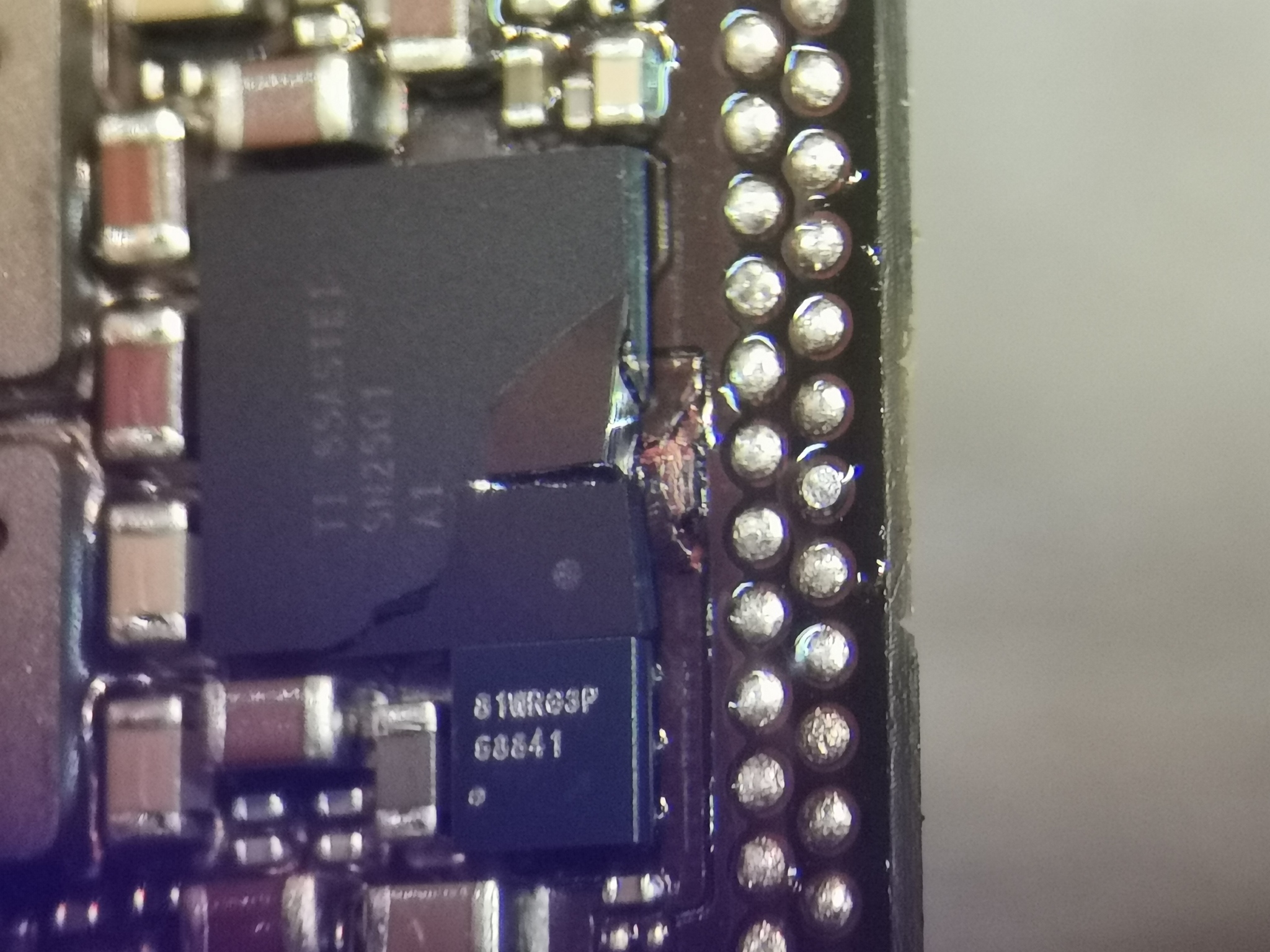

И что мы видим, а мастер был очень усердным и вкрутил болтик на сквозь прямо в контроллер зарядки. Тут уже и подложка контроллера поднята, сделать можно и на этой плате, но при этом получится не так надёжно. Под той гильзой идёт питание аудиокодека и обмена данными микрофона и модема, восстанавить все это было можно. Но было принято решение о переносе микросхем на плату донор чтобы было все максимально по заводу. Процесс переноса к сожалению не был отснят (обязуюсь исправится), но в итоге мы получили такую штучку

На видео голос коллеги объясняет молодому что и как делается 😅
Как итог аппарат был выдан в рабочем состоянии. Спасены данные клиента и жопа другого мастера. 😅
Место действия Краснодар.
