Рентген установка из хлама
Здравствуйте, с самого начала хочу сказать, что все материалы предоставлены в исключительно ознакомительных целях, не пытайтесь повторить это дома.
И так, погнали.
С пол года назад, засветился желанием собрать движок сталкера на столе, без использования всяких дорогих, и сложных аппаратов, как синхрофазатрон и флюгегехаймен. Основная цель, получить снимок и получить удовольствие от сборки(наверное самое главное, делаю ради того, что бы делать).
Перво-наперво начал искать, что может излучать. После пару десятков часов просмотра Айзона, чтения флайбека определился. Кенотрон 2Ц2С, как самый легко доступный, маленький(!), дешёвый и злой.
Купив десяток, нужной конфигурации внутри(самые рании) начал думать о блоке питания, как самая сложная часть установки. Думал о покупке БУ ВВ БП, но цены не самые гуманные + мощные экземпляры достаточно дороги. Решил делать, из того, что под столом валяется, а именно: Трансформатор строчной развёртки ламповых телевизоров(ТВС), который в свою очередь работает от флайбек драйвера на пару полевиках, самая распространённая схема. Мощности достаточно, дуга жирная, шипящая и плавит провод, то что нужно. Дальше, нужно это дело, как то превратить в постоянку и увеличить напряжение. Для этого используем заводские УН из полупроволниковых теликов. Но одного не достаточно, нужно хотя бы пару. Для этого нужно их соединить последовательно, что без вмешательства в его конструкцию не возможно. Описывать, как их правильно соединять не буду, скажу одно, что просто сверлится в определённом месте корпус, до контакта внутри схемы, и от туда берётся на следующий УН.
Далее это все собирается в одну кучу, хорошо изолируется и где нужно, заливается парафином.
Общий вид, блока питания. Есть тумблер общего питания, 2 разъема - питание и пульт ДУ(если пульт ДУ не вставлен, не возможно включить высоковольтную часть). Индикатор-кнопка включения питания/включение высокого напряжения, а при нажатии включает принудительно ВВ часть(для отладки, тестирования). Ну и головка вольтметра, для контроля входного напряжения.
Далее начал делать, сам блок с кенотроном. Решил сделать его аккуратным, и удобным в пользовании. Нарисовал в солиде модельку и напечатал на принтере. Сделал внутри корпуса отсеки для пластин свинца, для небольшой экранировки вокруг, т.к. кенотрон излучает вкруг, и не имеет, какой-то определённой точки излучения, что собственно является главным недостатком. Фото корпуса, есть выше с фотографией кенотронов.
Опять собрал все это в кучу, что заняло почти весь уже стол. И начал баловаться :3
Первым делом, захотел попробовать посмотреть на рентген собственным глазами, почти собственными. Для этого я подключил старую вебку, и скачал специальную прогу для регистрации и счета частиц. Закрыл камеру от света, поставил в 50мм от кенотрона, отошёл на безопасное расстояние иии...
Успех! Есть рентген!
Ещё немного поиграл с вебкой(закрывал разными материалами, переставлял и т.д.), решил достать уже технику по интереснее.
ДП5Б, легендарный и дубовый приборчик. Было много разных ДП5, но Бшка для меня самая красивая, что не говори, а бакелитовый корпус красив!))
Включил на 200Р/ч, поставил в 20-30мм от кенотрона вертикально зонд, включил!
Измерением это не назвать, так, посмотреть, как стрелочка на самом большом пределе шевелится)
А шевелится она до 20Р/ч, или точнее 20Попугай/ч. Удовлетворив наконец, всякие разные измерения, принялся за самое интересное и красочное. Получение рентгеновских снимков.
Для этого грубо, нужно 3 вещи. Излучатель, X-вещь, радиолюминофор(экран, который может светится под действием рентгеновского излучения). Первое и второе есть. А что на счёт экрана? Вот тут и были проблемы. Их либо нет вообще или дорого стоят. Обзвонил фирмы по продажам, договорился уже о покупке и доставке, как выясняется, что они не продают частникам((. В итоге, на помощь приходит опять сайт из 4х букв, начинается на А, заканчивается на вито. Где после поисков, находится пару экранов за гроши.

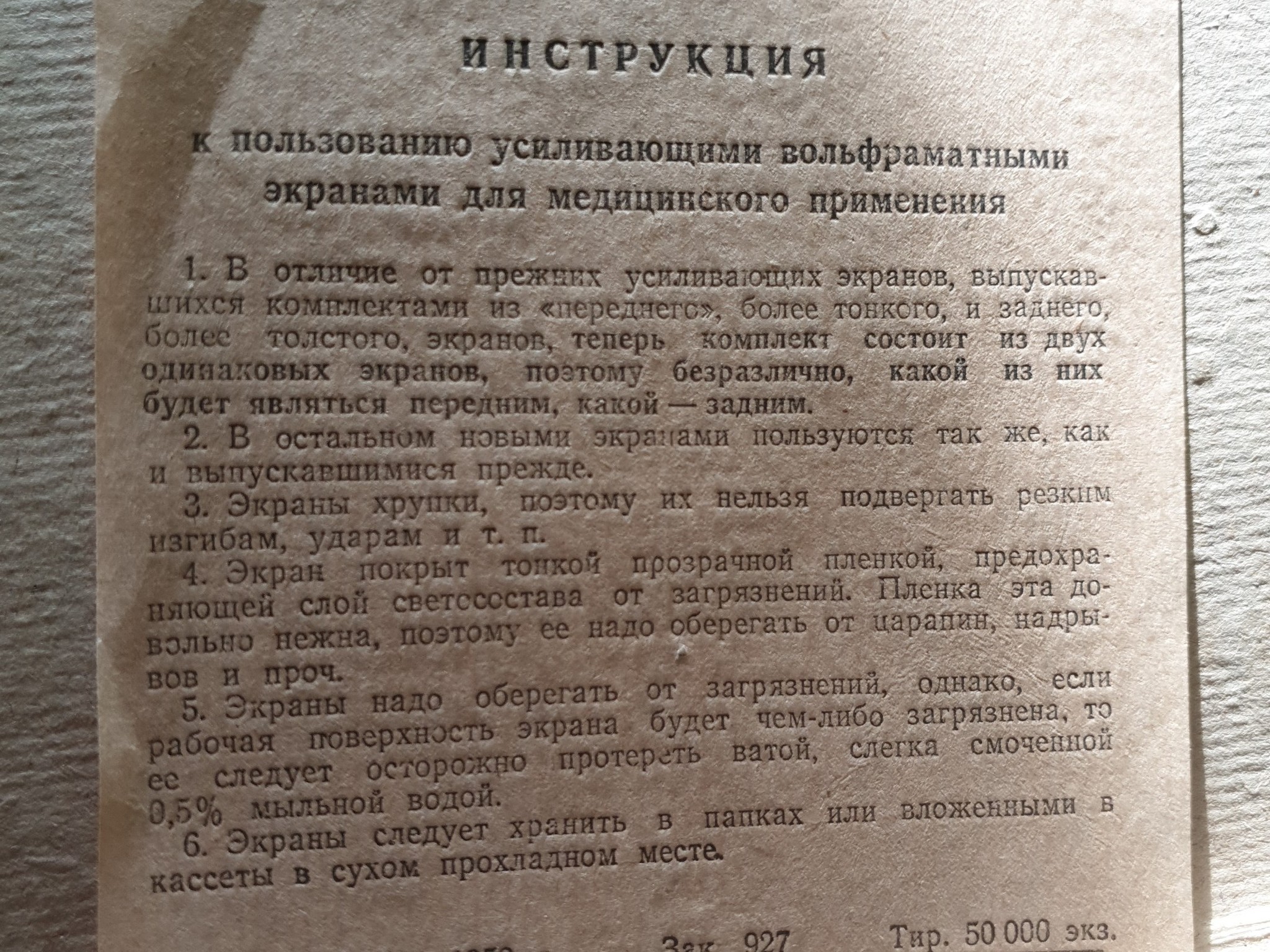

К слову экраны на столько старые, что годятся мне в деды.
Но с учётом, что внешне они в очень хорошом состояние, решено их использовать. Размеры экранов 180х240мм, не большие и аккуратные.
Первые попытки засветить экран, не увенчались успехом. Нужна большая выдержка и чувствительность. Решил купить старую зеркалку т.к. за минимум денег, получим максимум настроек и чувствительности. В итоге, после пару дней сношения с настройкой положения, печатью держателя камеры, получил первый снимок засветки.
А вот свечение самого кенотрона. Разочаровался в яркости. Это ведь 10 сек выдержка! Думаю дело в экране, но раз уж начали, то нужно выжать по максимум и из кенотрона тоже!
Далее не буду описывать все эти танцы с бубном, вокруг камеры и трубки. Поиска положения и других действий.
Скажу лишь одно, что толком фокус поймать от 2Ц2С не удалось, от экрана добится хорошей чувствительности не удалось. Вот пару снимков, транзистора и микросхемы.
Пол года назад, когда я все это делал, решил остановится на достигнутом и отложить все, до покупки нормальной трубки, желательно трубки для рентген структурного анализа. И есть планы на рентген спектроскопию, но нужна трубка...
Замеры по мощности излучения, специальным прибором ДРГ3-02 я делал, но точных цифр уже не помню, к сожалению не записал. Но в полуметре от кенотрона, было ~0.5Р/ч, что весьма и весьма не мало, от такой мелочи.
Напряжение, на лампе было около 50 КВ, а какой основной спектр энергии рентгена я не знаю. Но думаю в районе 40КэВ. При проведении эксперемента пострадали только кенотроны.
Не бейте больно за очепятки, ошибки. Пишу с телефона. Под конец пикабу каждую минуту зависает и вылетает, бесит. Вроде 6гб оперативки, но наверно пост уж слишком большой с видео и фото.
