Ремонт силовой части блоков АБС Bosch 5.7

В комментариях к постам о ремонте блоков АБС кто то спрашивал а как ремонтировать силовую часть этих блоков, как туда добраться. Вот показываю, все предельно просто :-)

Посты про ремонт блоков вот тут, повторяться не буду.

АБС Bosch 5.7 - Ремонт блока АБС Bosch

АБС Bosch 5.3 - Ремонт блока АБС Bosch 5.3

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Приступим.

Диагностика показала что вышли из строя силовые ключи, это очень редкий случай но бывает. Для ремонта надо их снять. выявить сломанные и заменить. Сам ремонт очень простой, дольше фотографировал :-)

Блок снят, вскрыт, продиагностирован, дело в силовой части.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Перед началом ремонта закрываем его крышкой и приматываем ее изолентой. Нужно для того что б не повредить нежную электронику.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Силовая часть присоединена к блоку через длинные контакты, они сверху точечной сваркой соединены.

Для того что б разобрать надо скусить места сварки, вот так.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Далее все просто – Отвинчиваем два винта и силовая часть снята :-)

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

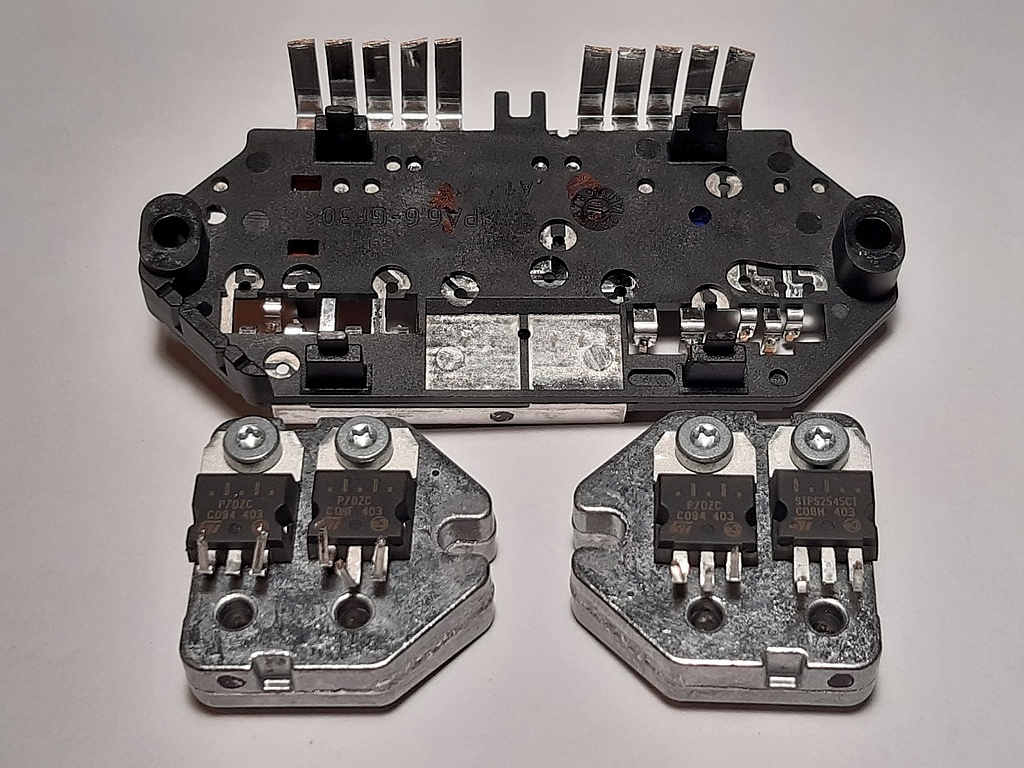

Силовая часть состоит из 3х транзисторов, диодной сборки, одного иди двух диодов, одного или двух конденсаторов, в зависимости от авто и года выпуска.

Вот так она выглядит собранной. Привел фото двух версий, ну да сами видите :-)

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Транзисторы и диодная сборка  тоже на точечной сварке.

Берем острые кусачки и откусываем лапки около мест сварки.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Вот и все, вот так вот просто силовая часть разбирается.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Схема ее примитивная.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

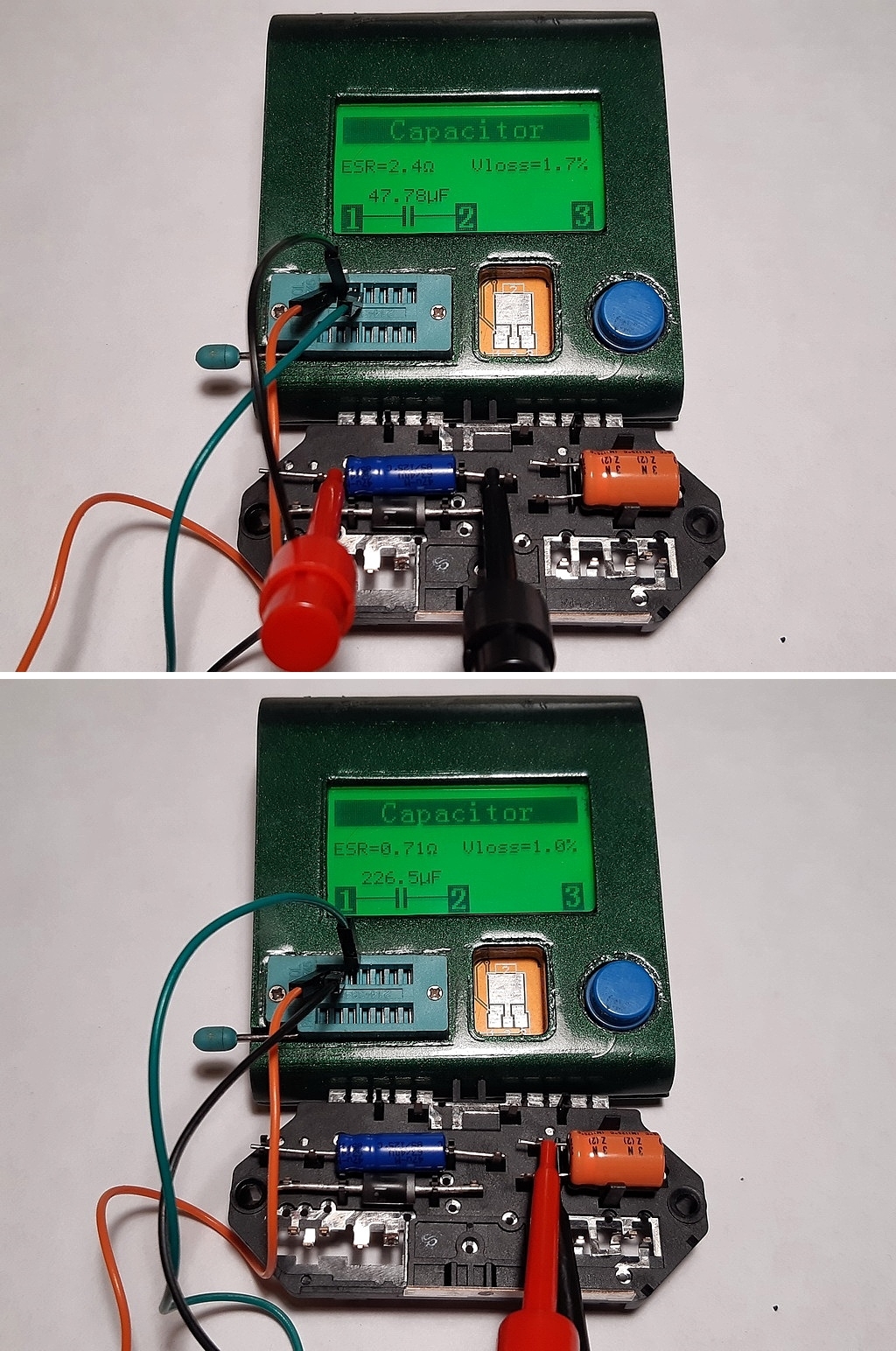

Ремонт еще проще, проверяете транзисторы-диоды-конденсаторы и меряете сгоревшее, даже и описывать нечего :-) Любителей менять конденсаторы везде и во всем я могу расстроить, они в АБС никогда не выходят из строя :-)

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост
Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Для ремонта покупаете или берете с донора компоненты и устанавливаете взамен сгоревших.  Я всегда с донора беру, силовая часть ну очень редко выходит из строя и практически всегда живая в окончательно сломанных блоках.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Сборка производится в обратном порядке, вместо сварки используем пайку, пайку защищаем лаком.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Большие контакты надо на снятом предварительно облудить, а потом запаять, так удобней и надежней. И тоже лаком защитить.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

Дальше финальная проверка.

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

И заклейка блока. Все, блок готов :-)

Ремонт силовой части блоков АБС Bosch 5.7 Ремонт техники, Ремонт авто, Своими руками, Электрика, Автосервис, Электроника, Автоэлектрика, Автомеханик, Блокнот автомеханика, Поломка, Ремонт электроники, Длиннопост

На этом все, ни гвоздя вам ни жезла :-)
