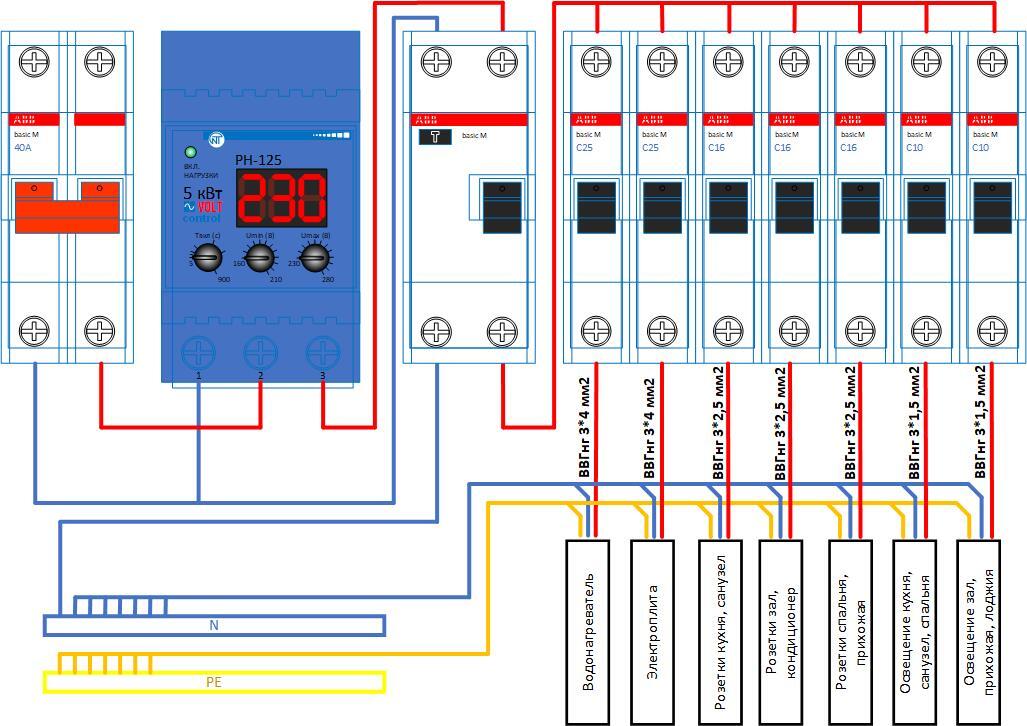

Прошу совета по электрике⁠⁠1

Куча комментов про то хватит одного УЗО или не хватит, но всё очень голословно и не написали главного - причину выбора конкретного номинала и количества.

УЗО - защищает человека от поражения током от неисправного устройства и проводки (утечка мимо контура).

У проводки и приборов есть естественные токи утечки, т.к. каждый проводник имеет изоляцию с пусть и высоким, но всё-таки конечным сопротивлением.

А значит там есть микротоки от проводника к земле, через изоляцию, бетон, стояки отопления и т.д..

Т.е. даже на новой и полностью исправной проводке уже есть утечки мимо контура через изоляцию.

И со временем изоляция кабелей и проводников внутри устройств деградирует и такие токи утечки растут.

Я к чему - нужно прикинуть предполагаемые токи утечки. Они должны быть не более 1/3 от номинала УЗО или Дифа.

ПУЭ 7.1.83

Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника.

Если прям очень грубо, то С40 автомат начинает отключать только после тока 45,2А

(гуглить токовременную характеристику).

Т.е. 45А *0,4мА и получаем до 18мА тока утечки по нагрузке. А нам надо не более 10мА.

Это вот сразу, вообще не привязываясь к конкретным потребителям и не считая кабель.

Уже 5,75кВт (25А) нагрузки выбирает 10мА токами утечки (10/0,4*230).

А это значит, что под одним УЗО на 30мА следует коммутировать не более 6кВт разной нагрузки, которая может быть одновременно включена.

Это в идеале конечно.

В реальности мало кто захочет для подключения одного проточного 7кВт нагревателя ставить отдельное УЗО на 30мА. Такую линию скорее всего засунут под другую ветку УЗО, подумав про себя "да включаем-то его неделю в год всего".

И в принципе оно будет работать.

И даже ваше одно УЗО будет работать. Просто лет через 10, когда изоляция уже частично деградирует, то токи утечки возрастут. И тогда возможны будут ложные срабатывания.

Калькулятор:

https://www.elec.ru/calculators/uzo/

В общем так скажу.

При вводе С40 с активным потреблением по всей квартире я бы ставил 2-3 УЗО на 30мА и ещё УЗО на 10мА на ванную (по числу ванных).

Номиналы по току надо уже смотреть по месту, но предположительно это 50А (может быть 40А) 30мА и 16/20/25А 10мА на ванную.

На ванную 10мА потому что там вероятность поражения током выше, а также очень часто кожа влажная и лучше проводит возможную утечку.

И свет под УЗО тоже бы заводил, потому что как раз свет это часто не самые качественные приборы. Полезете менять лампу, а там утечка через ваше тело в 243мА, которую этажное УЗО на 300мА ещё не отсечёт (если оно вообще там есть)

Или вывод на подсветку кухни сделаете (она же свет - хорошо бы под группу света её.), а там блок питания для диодной ленты. И хз какого он качества.

Свет это действительно та самая часть проводки в которую чаще всего лезешь во время эксплуатации. В общем ну его нафиг, лучше с защитой, чем без.

Ещё советую почитать про типы защиты УЗО (АС и А) и сделать выбор сознательно, а не просто из наличия в ближайшем магазе.

Ещё

Количество линий сейчас весьма минималистично.

Добавьте хотя бы на кухню ещё одну 3*2,5 на розетки под С16.

А то у вас сейчас всё на одной линии потенциально сидят из возможных приборов кухни:

- чайник

- пароварка (или что-то схожее, что обязательно появится, да же если сейчас этого нет)

- микроволновка

- холодильник

- посудомойка

- вытяжка

- измельчитель

- кофеварка

Пара-тройка одновременно запущенных таких устройств уже с лёгкостью выбьют С16.

Например работает посудомойка уже 10 минут как. А вы чайник включили.

И всё, бутеры уже не разогреть в микроволновке. Ну и т.д.

Так что на зону кухни хотя бы 2 линии на розетки, а лучше ещё одну отдельно на холодильник (уехали на неделю летом, отключили всё кроме холодильника).

Если натяжные потолки, то проводка по потолку.

Коммутация в низкопрофильных коробках типа hegel КР2504-И.

Коммутация опрессовкой ГМЛ гильзами, под термоусадку с клеем (можно сварку под термоусадку с клеем).

Ваги если и применять то только на свет, а лучше вообще не применять.

Я конечно могу накидать своё видение проводки, но это будет щит на 36-48 модулей, поэтому пожалуй пока остановлюсь.
