Программирование на ST в Owen Logic для ОВЕН ПР
Компания ОВЕН предоставила возможность в своей среде разработки Owen Logic писать алгоритмы на языке программирования ST. Это новшество ввели в принципе давно. Где-то полгода назад, просто руки дошли именно сейчас. Приступим.
Приветствую всех, на связи автор блога Гридин Семен, пишу статью про программируемые реле и их среду разработки Owen Logic. Скачать её вы можете на официальном сайте компании ОВЕН.
Как создать функциональный блок?

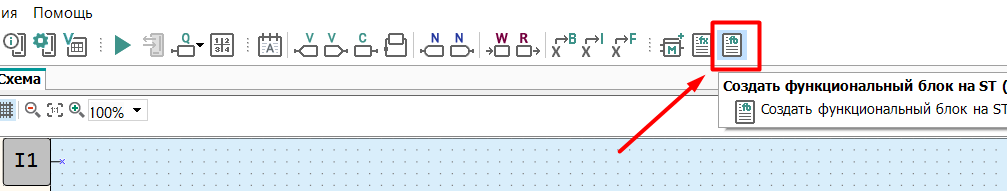

Заходим в дистрибутив, создаём новый проект. После этого создаём ФБ на языке ST.

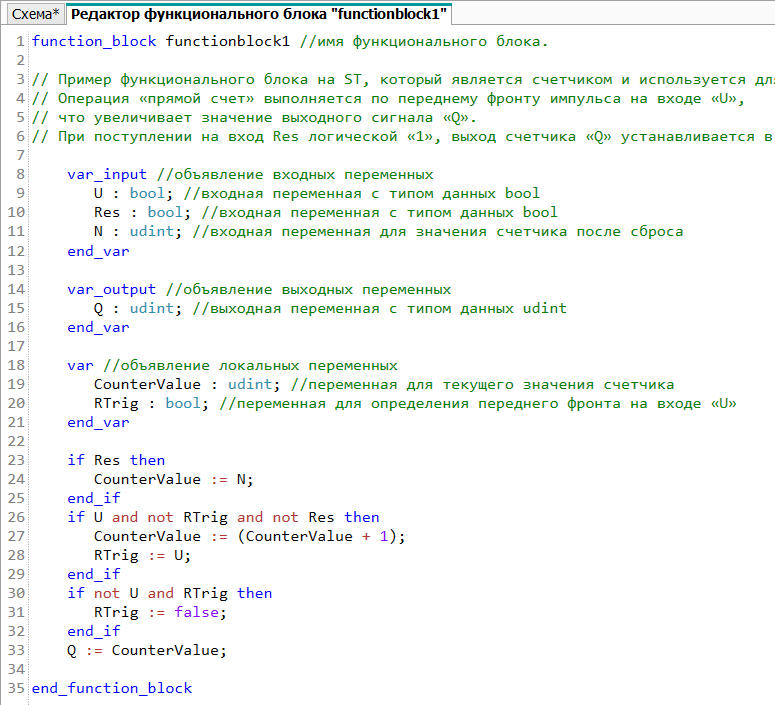

После этого мы получаем шаблон полотна функционального блока.
Дальше все операторы очень схожи с Codesys, единственная разница в том, что нельзя пока написать какие-нибудь сложные формулы. Если только очень сильно постараться. Ну это пока. В Owen Logic ST язык очень динамично развиваается.
Принцип какой, задаем блоку имя, в нашем случае Functionblock1. Задаём входные переменные Var_input, выходные переменные Var_output.
Var — это локальные внутренние переменные ФБ.

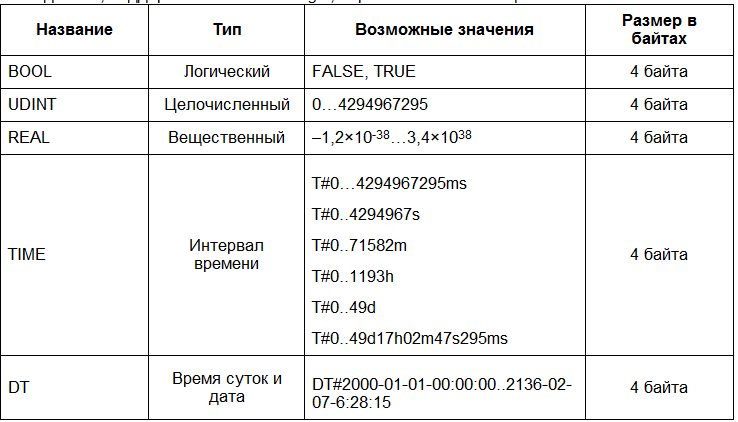

Типы данных для Owen Logic:
Далее тело программы с логикой. Операторы те же самые, как и в Codesys. Я писал об этом статью.
Простенький пример
Когда я реализовывал досветку для автоматизации теплиц. У меня есть проект на Codesys 3.5 на ПЛК200. Мне удалось перенести несколько функции. Одна из них это TOD_IS_Between. Это функция предназначена на срабатывание выхода в определенный промежуток времени.
То есть получается почти сквозная поддержка функции из Codesys. Это просто супер!

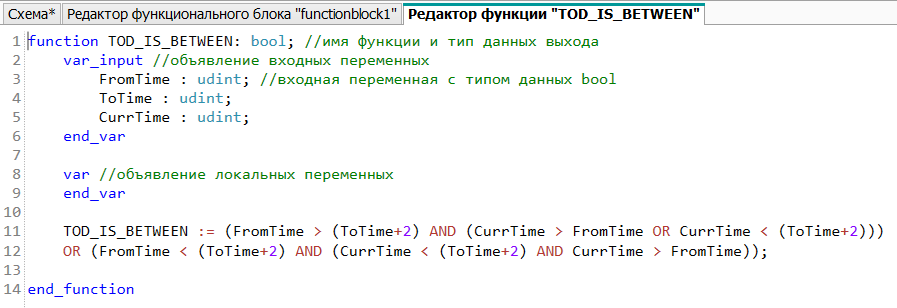

Код выглядит следующим образом:
FromTime — временной вход ОТ
ToTime — временной вход ДО
CurrTime — часы реального времени
Функция возвращает выход True, когда часы попадают во временной промежуток ОТ и ДО.
Пишу вкратце, чтобы не отнимать много времени. Если есть вопросы, пишите в комментариях.
С уважением, Гридин Семен
