Продолжение поста «Технологии: "PCI-Express"»1

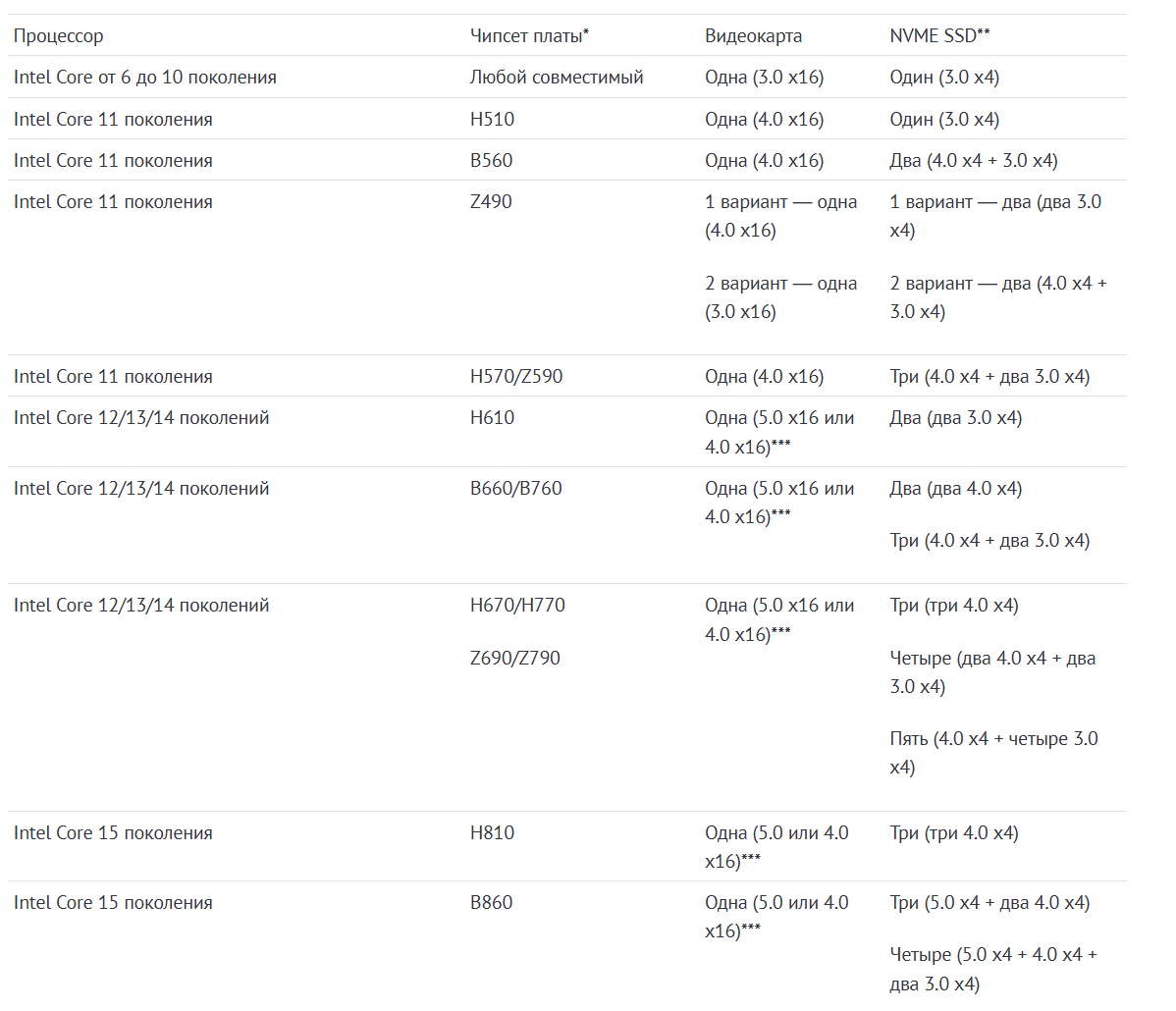

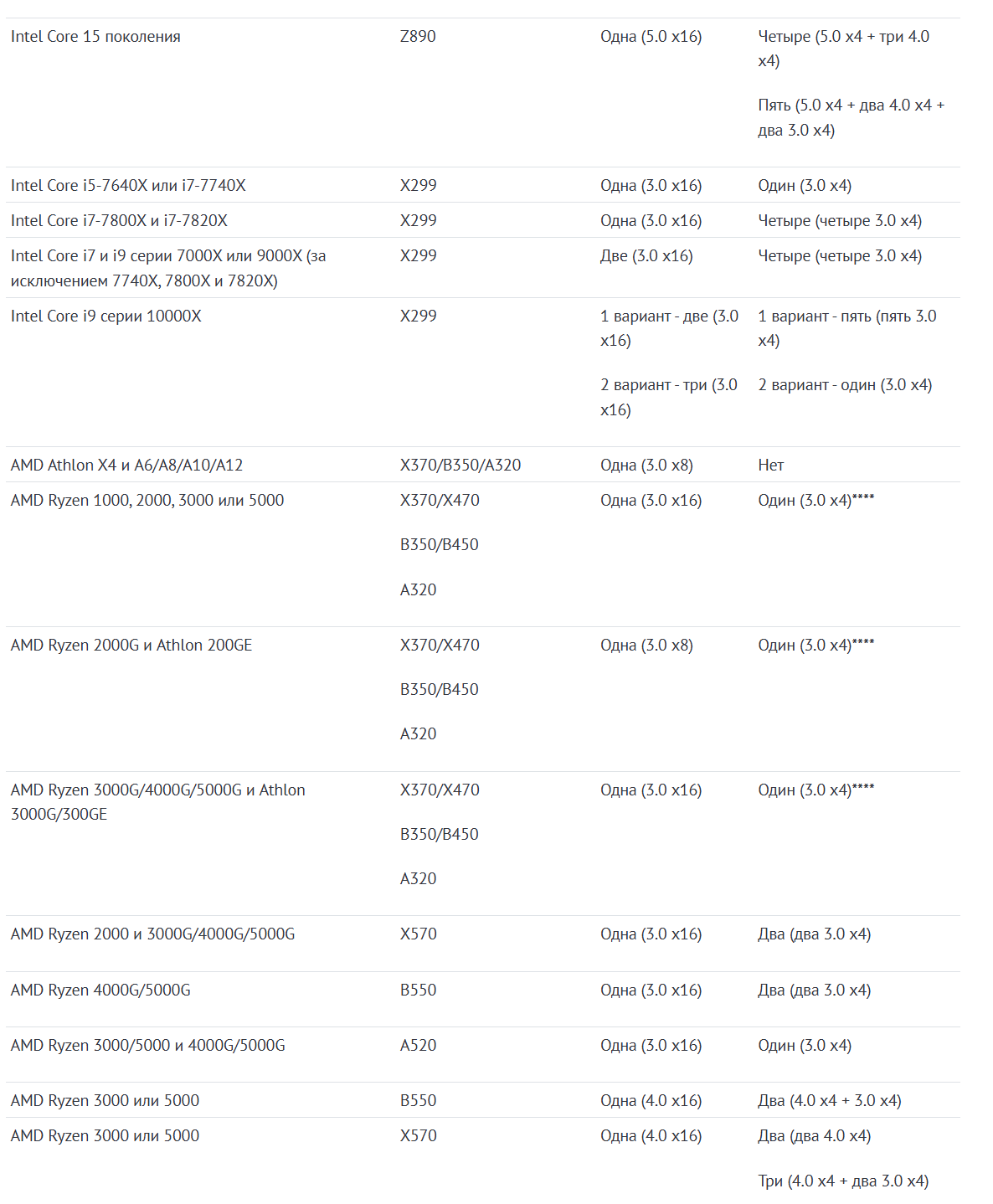

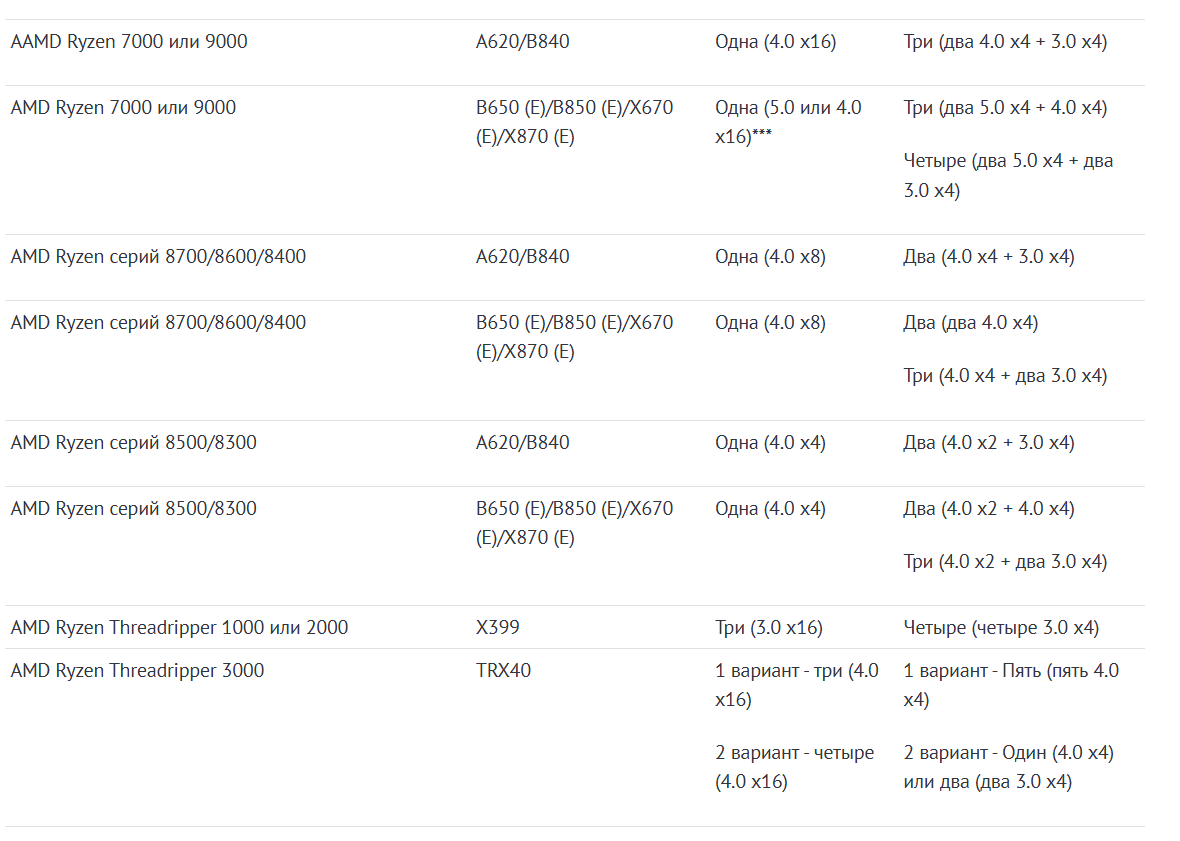

Теория — это хорошо, но практика — лучше. В следующей таблице рассмотрим комбинации современных процессоров с чипсетами, при которых все устройства, требующие высокой скорости обмена информацией с системой, получат полную пропускную способность по линиям PCI-E. Учитывать платы расширения, которым требуется для работы только одна линия — проводные и беспроводные сетевые адаптеры, звуковые карты и прочее — здесь не будем, так как данные устройства незначительно влияют на общую пропускную способность.
* - учитываются максимальные возможности чипсета. На некоторых материнских платах могут быть реализованы не все линии и слоты, позволяющие добиться такой конфигурации устройств.
** - можно отказаться от дискретной видеокарты или выделить ей меньшее количество линий. Тогда при установке в разъем видеокарты дополнительной платы-переходника для NVME SSD можно увеличить их количество в любой из систем.
*** - версия PCI-E зависит от реализации поддержки на конкретной материнской плате.
**** - возможно подключение еще одного NVME SSD без потерь для первого, но только на «половинной» скорости 2.0 x4.
Как видим, большинство чипсетов для массовых платформ рассчитано на одну видеокарту и один-два NVME SSD. Впрочем, с появлением новых платформ каналы связи с чипсетом расширяются, и к современным Core и Ryzen даже на «средних» чипсетах уже можно подключить по три, четыре, а то и более быстрых накопителя для использования параллельно без потерь производительности — лишь бы достаточное количество слотов было на материнской плате.
Однако видеокарт это не касается. Массовые платформы все так же предлагают только один канал x16, который тоже получает выигрыш от новых версий PCI-E, но похвастать разделением линий на два независимых канала x16 все так же не может. Конфигурации с несколькими видеокартами при полной скорости подключения последних все так же являются прерогативой HEDT-платформ. Которые, к тому же, позволяют управлять линиями PCI-E намного гибче, чем массовые, что открывает больше возможностей для кастомных конфигураций с большим количеством разных устройств.
