Принимаем метеофаксы⁠⁠

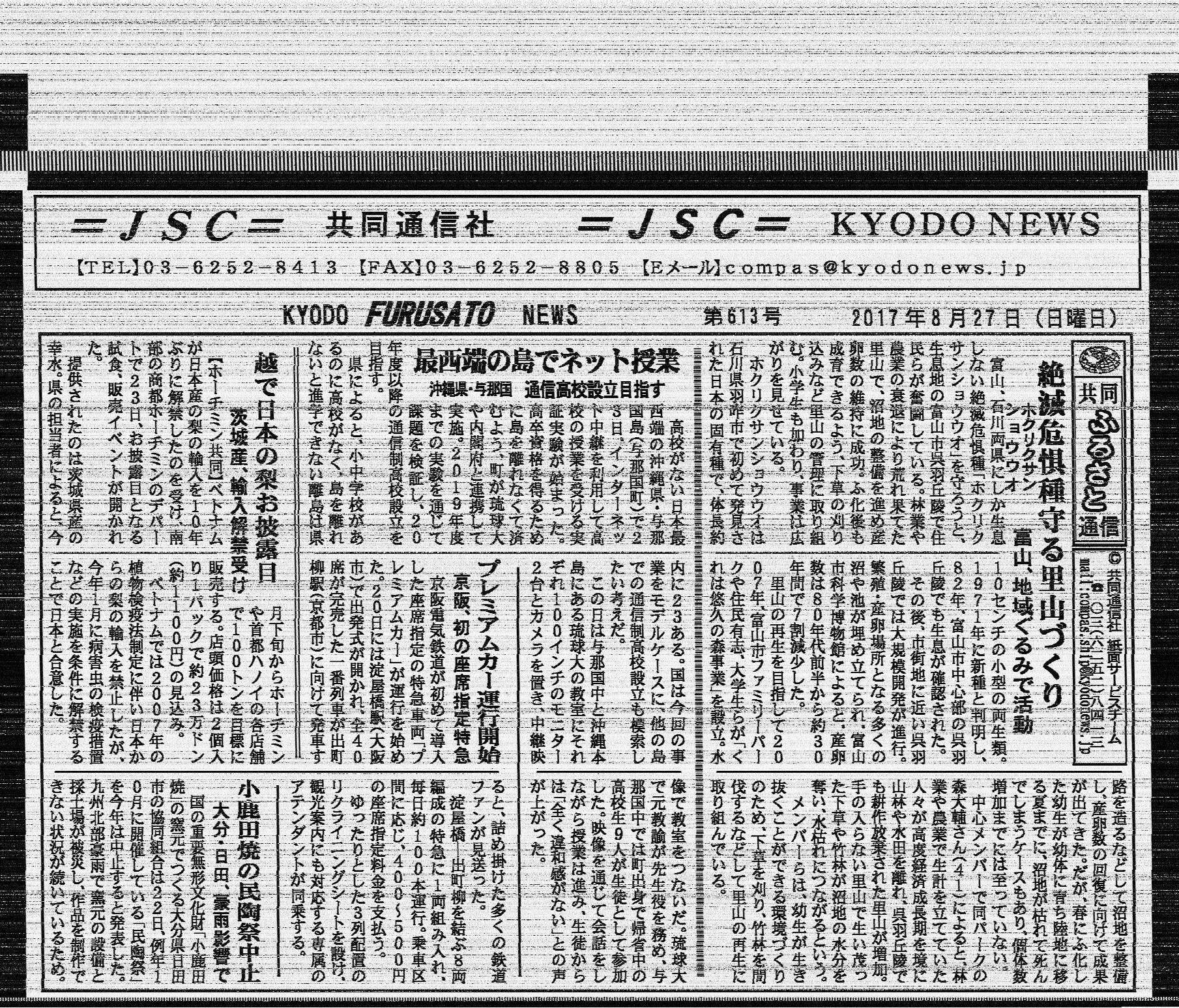

Любители бродить по коротковолновому эфиру наверняка не раз встречали сигналы, похожие на скрипучее колесо, ритмично два раза в секунду издающее характерный скрежет. Скорее всего, это была передача изображений -- так называемый HFFAX. В основном так передаются метеокарты, карты для рыбаков и тому подобная информация, но иногда можно встретить и что-то более экзотическое, например, японскую газету Kyodo News. Передается все это в открытом виде, безо всяких шифрований, стандартным аналоговым протоколом с частотной модуляцией -- более низкая частота соответствует более темному элементу изображения -- и эту передачу можно попробовать принять. Для этого достаточно просто подключить приемник к компьютеру или смартфону через аудиовход и запустить программу-декодер.

Подключение и настройка приемника

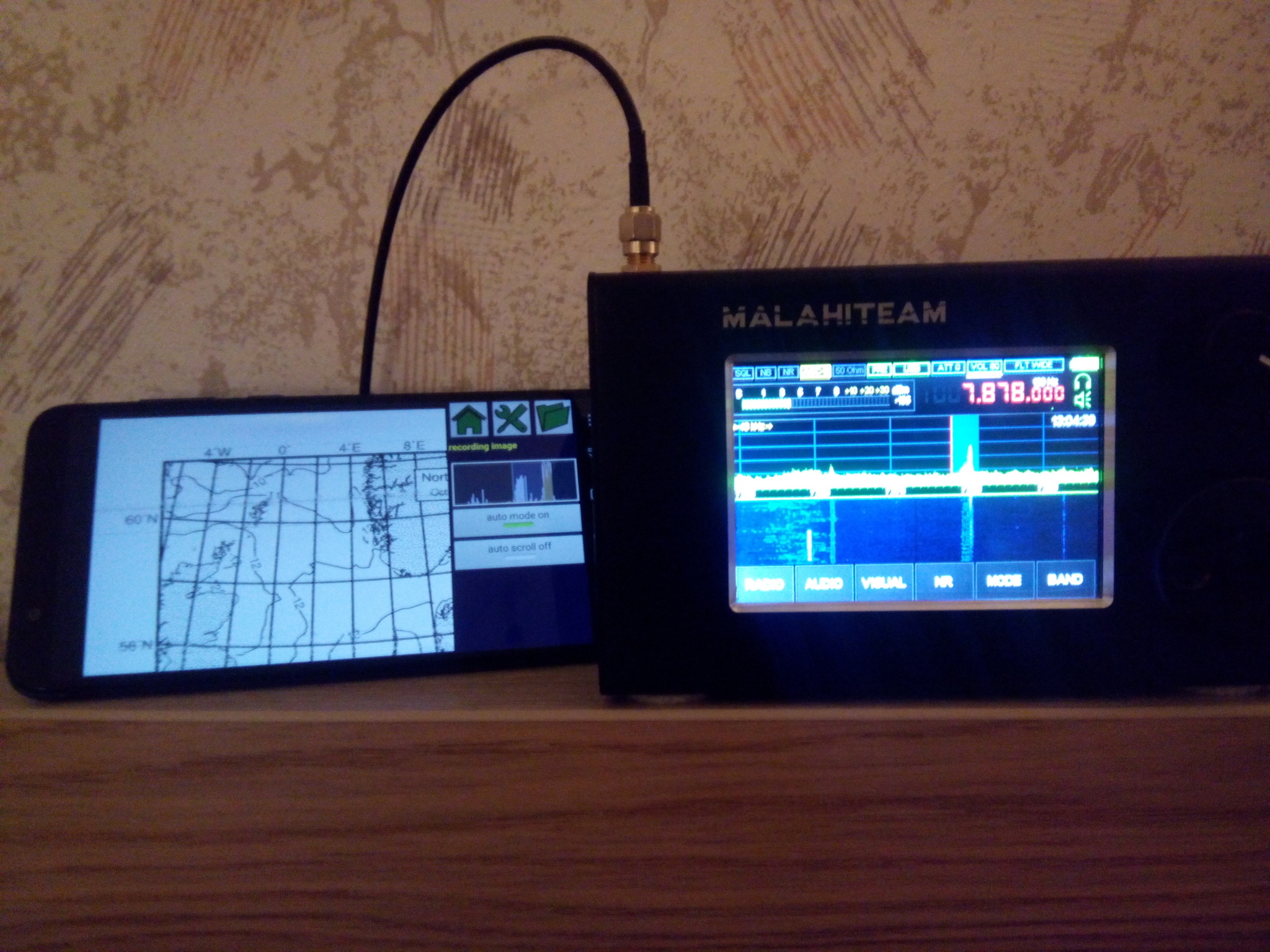

Проще всего, если у вас этот ваш новомодный "Малахит". У него уже есть штатный аудиоинтерфейс и вы его просто подключаете по USB и ставите необходимые драйвера. Если вы используете SDR-приемник с демодуляцией на стороне компьютера (RTL-свистки, HackRF и прочее), включите в настройках звука устройство ввода "Стерео микшер" и берите сигнал для программы-декодера оттуда.

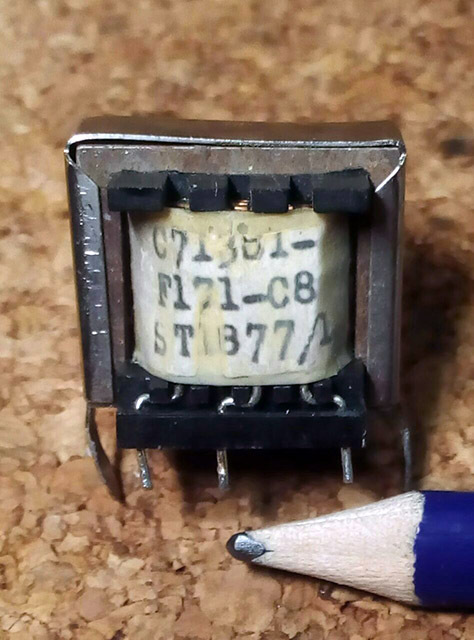

Обычный приемник или трансивер лучше подключать через трансформаторную развязку 1:1, особенно если оба устройства -- компьютер и приемник -- питаются от сети.

Даже не пытайтесь "подключить" приемник через микрофон. Ничего, кроме размытых контуров, принять не удастся, проверено. Это не SSTV.

В приемнике в обязательном порядке выключаем все DSP-функции и "улучшайзеры" -- NR, NB, ANF -- они только испортят картинку. Эквалайзер, регуляторы тембра, если они есть, должны быть по нулям. Заужать полосу не следует -- верхняя частота (уровень белого) равна 2300 кГц, и с учетом модуляции, сигнал захватывает полосу не менее 3 кГц. Срезав ее по краям, мы убиваем резкость картинки.

Прием ведется в режиме верхней боковой полосы.

Какой приемник подойдет? В принципе, даже Degen 1103, хотя по ряду причин это не лучший выбор. Почему? Во-первых, к нему не подключишь нормально внешнюю антенну, а аналоговый протокол без малейших попыток коррекции ошибок все помехи сразу отображает на картинку. Где-нибудь в сельской местности результатов добиться можно, но не в городе. Во-вторых, он однополосные сигналы принимает в режиме DSB и помех он будет принимать вдвое больше, чем нормальный SSB приемник с кварцевым фильтром, принимающий боковые полосы раздельно. Так что лучше сразу остановиться именно на связном приемнике, имеющем режимы раздельного приема USB и LSB, антенный вход 50 Ом. Плюс важна стабильность частоты -- так что с приемником с ГПД, а не с синтезатором частоты, будет не прием, а одни мучения.

Вышеупомянутый "Малахит", "Белка" и им подобные работают неплохо, хотя из-за плохого динамического диапазона могут сильно мешать рядом стоящие вещалки. Практически идеально подходит любой КВ трансивер, если у него есть сплошной диапазон по приему, а не только любительские диапазоны. Ну и на SDR принимать такие вещи сам Махадев велел.

Хорошая антенна -- залог хорошего приема. Тут советовать что-либо сложно, но надо добиваться, чтобы кабель не собирал помехи от импульсных блоков питания по пути внутри помещения.

Одна из проблем, напрочь убивающих качество приема -- мультипликативный фон. Если вы не слышите чистую, музыкальную несущую в отсутствии модуляции, если на ее фоне звучит гул -- о качественной картинке можно забыть даже при очень сильном, уверенном приеме сигнала. Простой фон, проникающий в аудиотракт, не так страшен: он лишь создаст легкую полосатость картинки. А мультипликативный фон ее размазывает по горизонтали.

Программы

Fldigi. SeaTTY. MixW. BlackCat HF Weather Fax, Jvcomm32... В общем, тьма их, выбирай любую. Я пользуюсь изделием от BlackCat, она удобна тем, что можно зарядить прием и уйти, она будет сама складывать в папку готовые картинки, разрезая их по спецсигналу в начале и конце.

Практически для всех случаев за редкими исключениями -- настройки приема 120 lpm и 576 пикселей в строке. Принимать следует в режиме серой шкалы, даже когда идет прием штрихового оригинала без полутонов.

В одних программах (MixW, Fldigi) на сигнал факса нужно поставить метку на водопаде, чтобы маркеры точно совпали с частотами уровней белого и черного (удобнее всего это сделать, когда факс не передается, а есть только одна несущая, совпадающая с уровнем белого). В других (Black Cat, Jvcomm) нужно настроить сам приемник, чтобы уровень белого оказался на частоте ровно 2300 Гц, а черного -- 1480 Гц. Незначительный (50-100 Гц) сдвиг настройки делает картинку бледной или на сером фоне, а более значительный ее вовсе разрушает.

Частоты

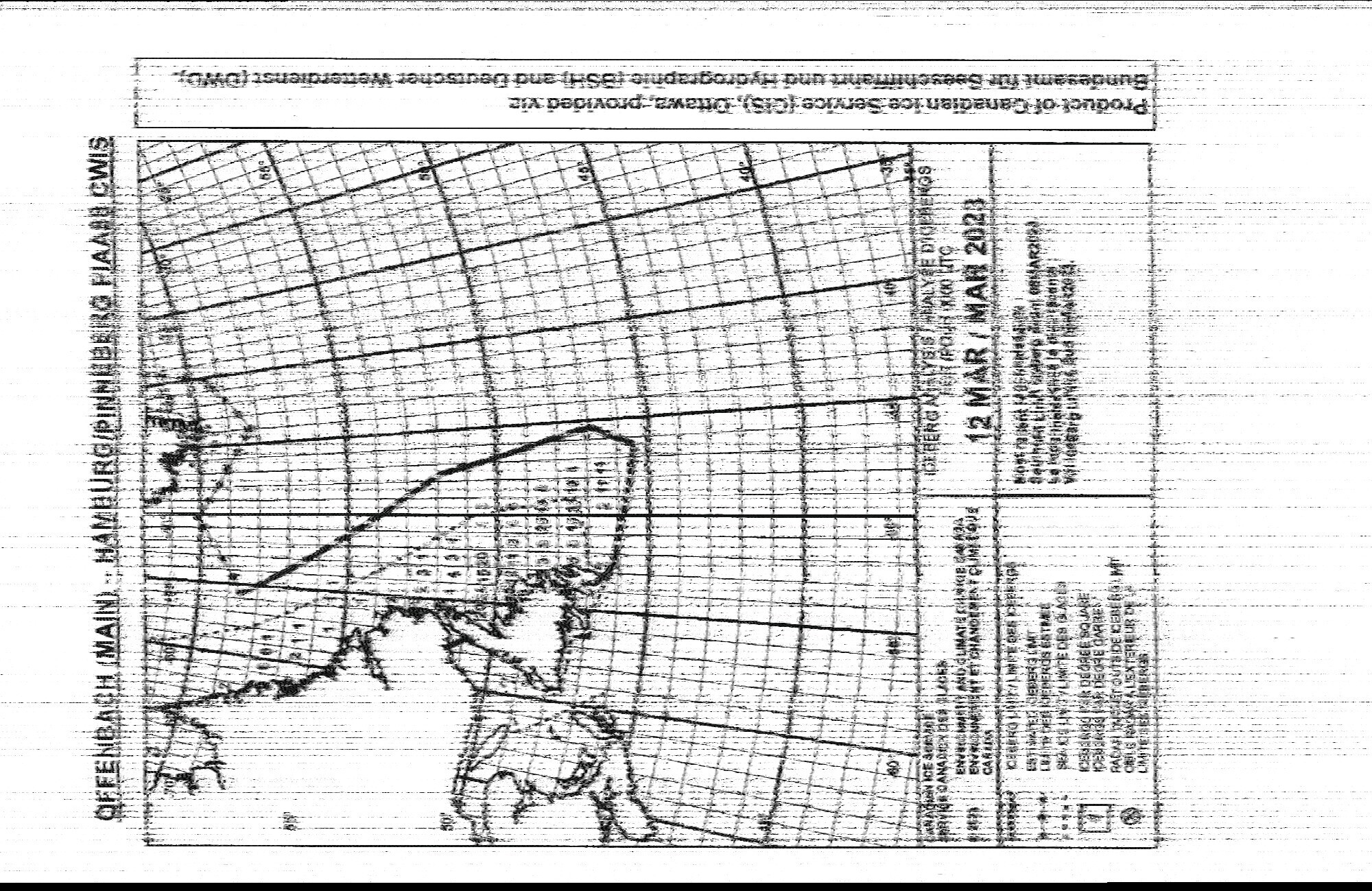

В европейской части РФ лучше всего проходит станция DDH3/DDK3/DDK6 из Пинненберга и Гамбурга, Германия на частотах, соответственно, 3850, 7880 и 13880,6 кГц. Первые две частоты, разумеется, искать следует вечером или ночью, а третью -- днем. Передачи идут практически круглосуточно.

Принимаются также отечественные станции. Мурманск-Радио на частоте 6446 кГц (другие частоты сейчас не функционируют). В 18:50 GMT передается расписание в режиме 90lpm (вот вам и то самое редкое исключение), остальное время -- карты суточного и полуторасуточного прогноза, анализа состояниия моря, температуры с указанием местоположения айсбергов и прогноза их перемещения. Карты на русском языке.

Временами хорошо проходит Нортвуд, Великобритания. 11086,5 кГц -- дневная частота с позывным GYA. Идут карты по Северной Атлантике.

Свежие данные по еще живым радиостанциям, передающим метеофаксы, можно брать тут.

Картинки

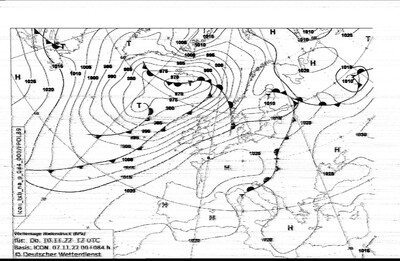

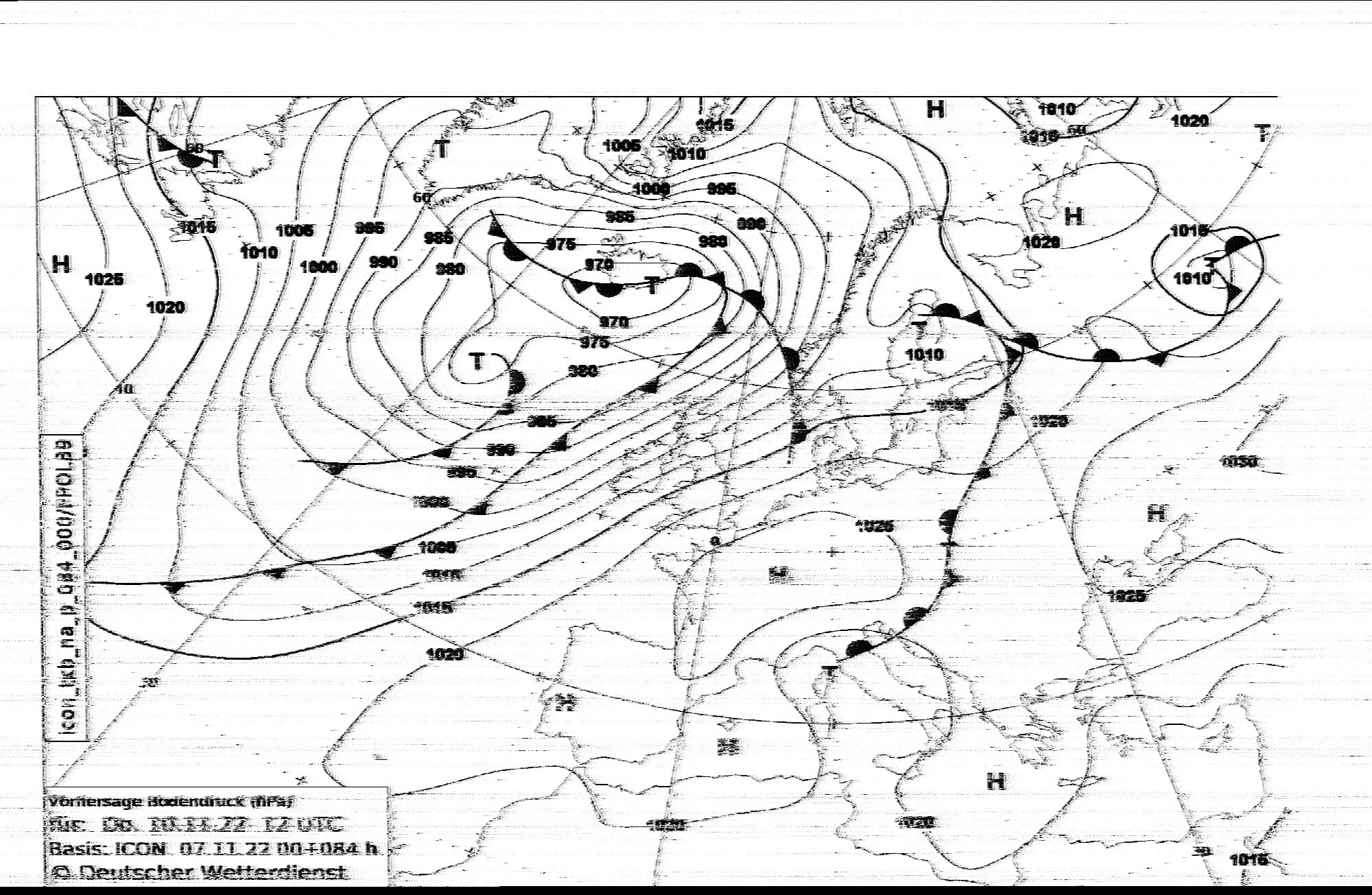

Вот так оно принимается в условиях, близких к идеальным.

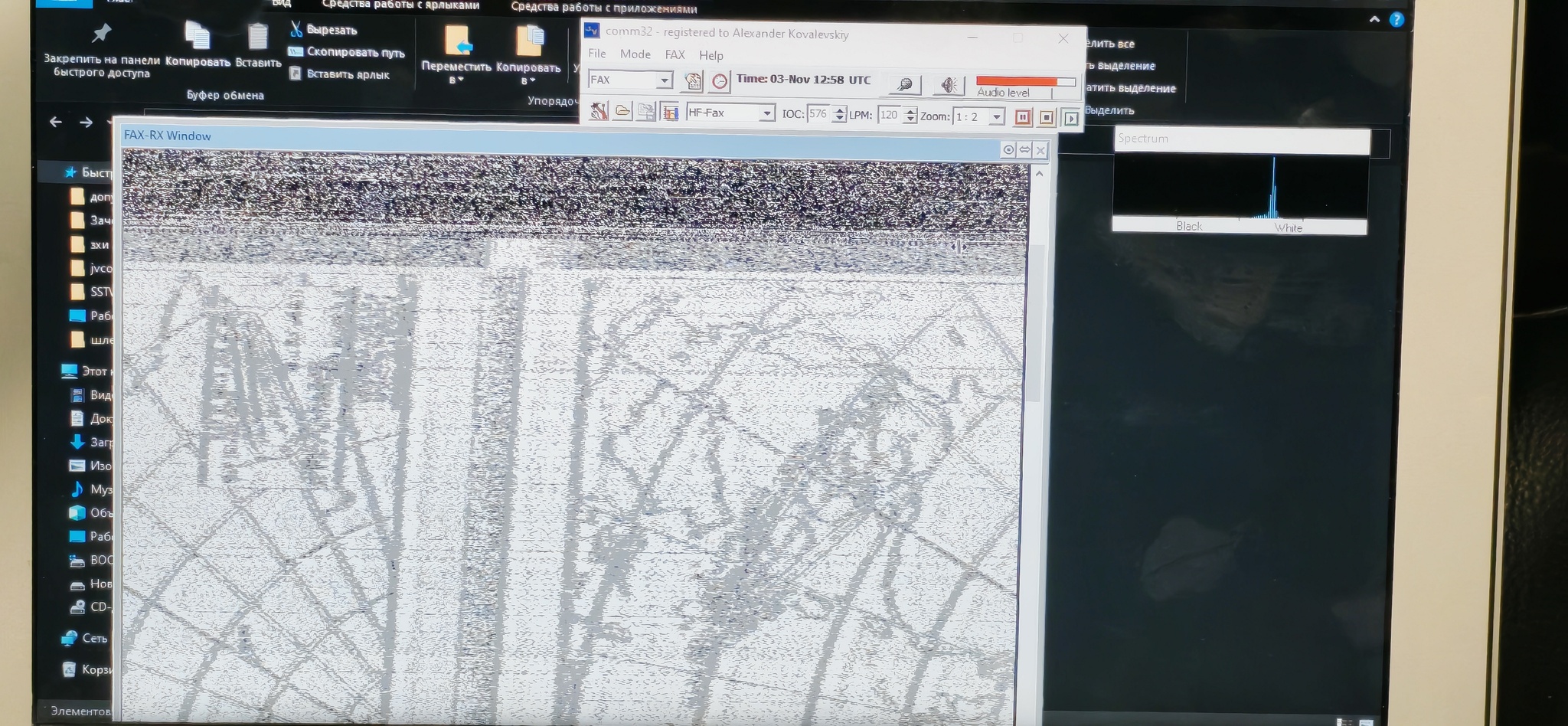

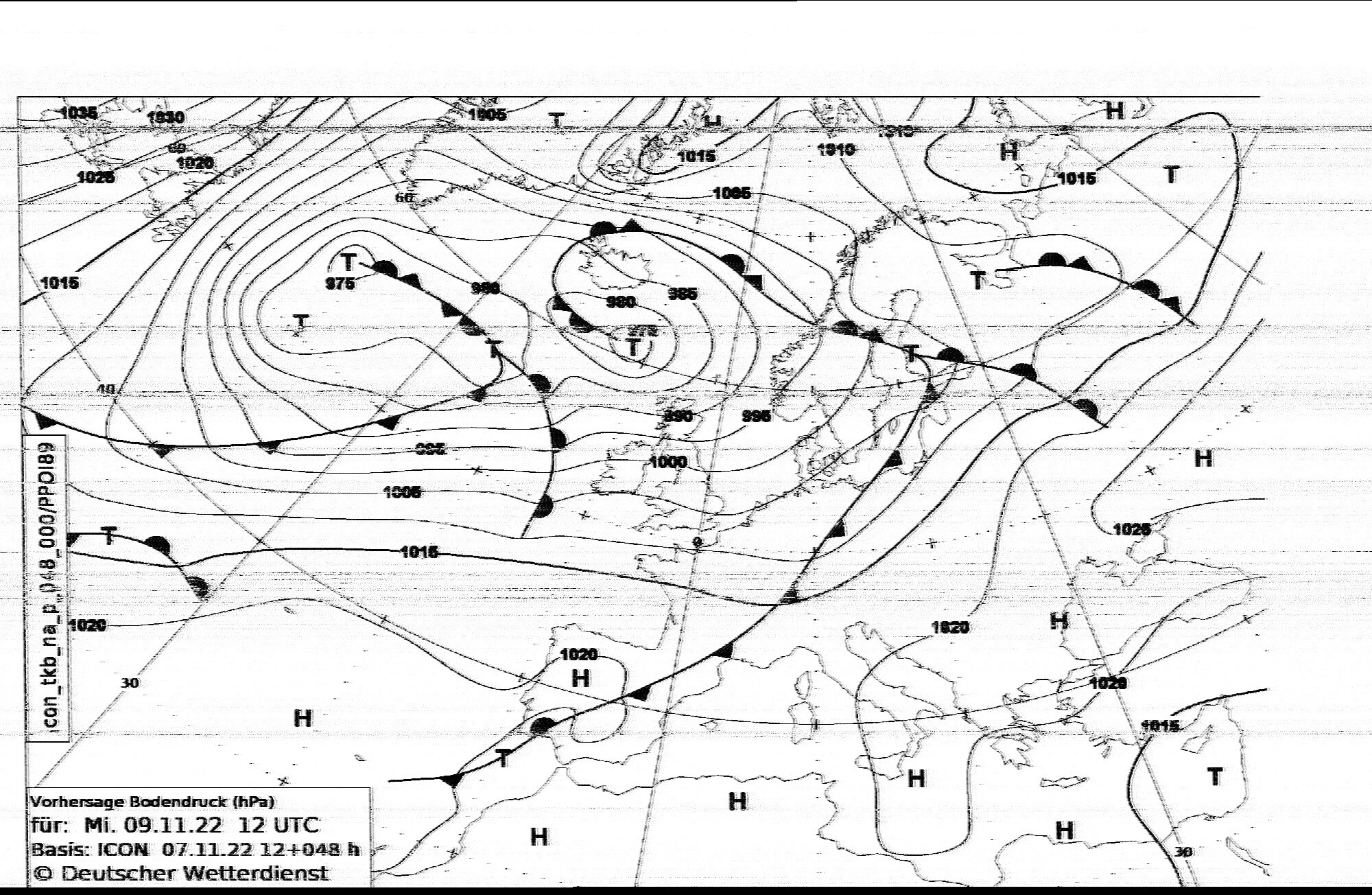

А вот так -- когда так себе:

Как можно видеть, при нехватке уровня сигнала и при наличии помех и замираний картинка искажается полосами. Вообще, чтобы получить читаемую, пригодную для практического применения картинку, уровень сигнала должен быть хорошим, он должен уверенно перекрывать эфирный шум. Помимо серых полос, наблюдаются еще явственные признаки временных искажений сигнала, из-за чего вертикальные границы и линии искажаются и расплываются. В плохих условиях разные программы дают разные результаты, одни могут справляться лучше, чем другие.

Улучшение

Картинку можно немного улучшить. Даже в идеальных условиях ей не хватает резкости: мелкие цифры могут оказаться нечитаемыми. Поэтому используем Photoshop, GIMP или любой другой редактор изображений, умеющий работать со слоями. Принцип такой: создаем копию изображения в другой слой, и в этом слое включаем режим вычитания. Ставим этому слою пока что прозрачность 50%. А теперь сдвинем этот слой вправо на величину "хвоста" нерезкости линий справа -- на 2-3 пикселя. Остается подобрать прозрачность, как компромисс между нерезкостью и наличием каймы, и кривыми или уровнями сделать белое снова белым, а черное -- черным.

На этом все. Хорошего вам прохождения и 73!
