Любительская рация VEKER SZ-860 с дополнительным входом для антенны и расширенным диапазоном
Есть отдельный вход для внешней антенны, например, для CB 27 MHz ("дальнобойщики") или Avia AM (открытые переговоры диспетчеров гражданской авиации). Такую рацию всегда можно подзарядить в авто, да и прямо на ходу от USB-C. Есть быстрое сканирование диапазона, приложение для настройки каналов.
Многофункциональная портативная рация VEKER SZ-860 — это любопытная новинка, сочетающая в себе расширенный частотный диапазон с продуманной эргономикой. Рация напоминает привычные модели, но реализована на трансивере прямого преобразования Beken BK4819 (широкий диапазон от 18 МГц до 1.2 ГГц), в том числе с дополнительным каналом для мониторинга эфира, работающего только на прием AM/FM (20 кГц-1.71 МГц) на базе чипа SI4732-A10. Я обычно рекомендую сразу брать 2-3 штуки раций (по количеству в группе), чтобы одним разом все настроить, да и параметры приема будут идентичные. В данном случае тестировал VEKER SZ-860 парой.

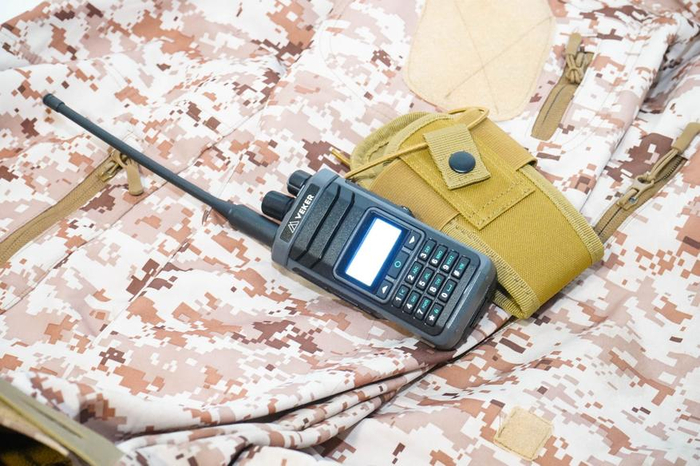

На вид рация продуманная, без лишнего (нет фонариков), с продуманной эргономикой. Управление с одной стороны, как раз под руку. Весит рация примерно 250 гр. Это и не так много при регулярном использовании, и не потеряется в кармане. Есть USB зарядка, а это значит, что не будет проблем подзарядить рацию в дороге, например, в автомобиле. Также в рации предусмотрен дополнительных порт входа (только прием) для приема сигналов амплитудной модуляции (АМ). То есть теоретически можно прослушивать практически все открытые диапазоны. Есть и умные фишки, как-то детектирование частоты и копирование настроек. Энтузиасты могут развернуться — в памяти помещается более 1000 каналов.

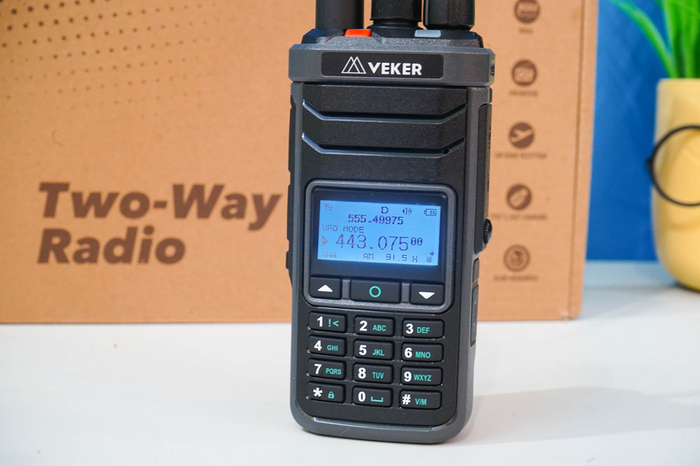

Дисплей большой, монохромный, с подсветкой и множеством индикаторов. Есть два блока для одновременной настройки и работы в двух каналах. Есть также служебные индикаторы-значки. По большому счету, разобраться в управлении такой рацией не составит труда. Особенно, если предварительно посмотреть инструкцию.
Инструкцию изучайте — много полезных «фишек», в том числе сканирование/копирование частот, двойной прием, работа в дополнительных диапазонах для мониторинга эфира. Приводится таблица с функциями, возможные значения настроек, подробное описание работы рации на английском языке.
Стоит отметить, что рация умеет одновременно работать в двух диапазонах одновременно: на экране предусмотрены соответствующие блоки индикации, а сама рация оснащается двумя кнопками приема-передачи.
Кнопки промаркированы как «I» и «II». На верхней панели, к слову, расположенакнопка экстренного вызова SOS. Там же размещается индикатор работы.

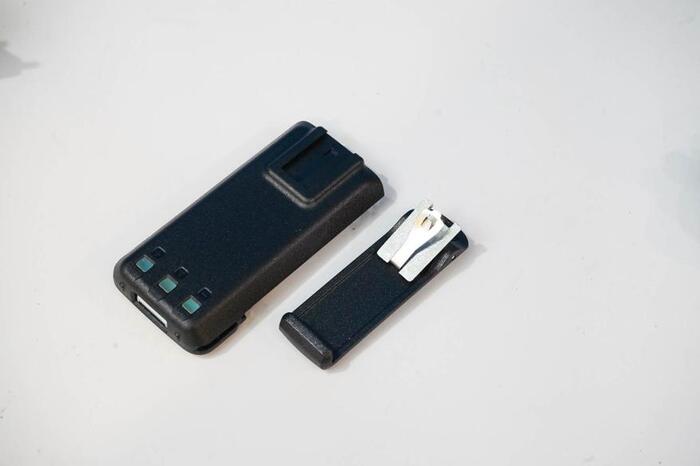

В комплекте с рацией поставляется аккумулятор повышенной емкости. Параметры его ёмкости: 2000 мАч 14.8 Втч при напряжении 7.4 В (две ячейки). Аккумулятор съемный и с возможностью замены. Для замены предусмотрены салазки и фиксатор для быстрой отстыковки батареи.
Корпус аккумулятора имеет место для фиксации клипсы. Устанавливается клипса без инструмента, всегда можно снять в случае, если вы используете рацию в сумке или в автомобиле. Клипса позволяет быстро и без проблем закрепить рацию на ремне или в кармане.

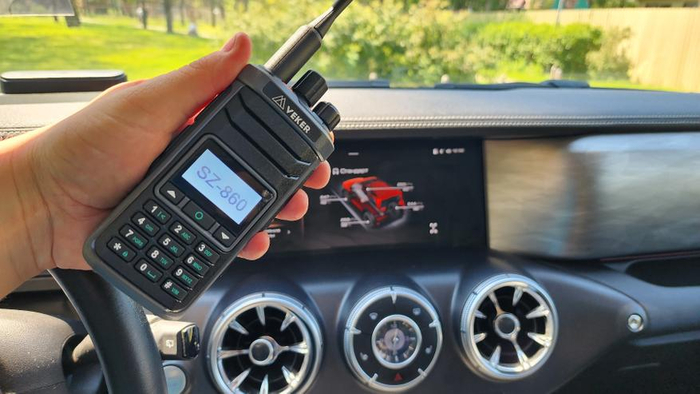

Как я уже сказал, одно из очевидных преимуществ этой модели рации — это поддержка современного стандарта USB-C. Такую рацию можно заряжать от внешнего аккумулятора (повербанка), от автомобильной зарядки, от зарядок смартфонов или просто от порта ноутбука. Также в комплекте предусмотрена подставка-кредл для быстрого подключения и зарядки рации. Питается кредл также от USB (кабель в комплекте). Пробовал заряжать от повербанков и стандартным USB- C шнурком от смартфона — полет нормальный.
Штатная антенна работает в широком диапазоне от 136 МГц до 520 МГц. Стандартная по коннектору, можно заменить, например, на более длинную, на «заточенную» под нужные каналы/диапазон, или на более удобную, например, гибкую/сворачиваемую. Да и при использовании стационарно или в автомобиле можно использовать внешнюю антенну с усилением.
Обратите внимание на дополнительный коннектор, расположенный в центре верхней панели рации. Это канал только на прием (Rx Only), может работать для приема нескольких видов модуляций диапазонов длин волн:
короткие от 2300 кГц до 30 МГц,
средние от 520 кГц до 1.71 МГц,
длинные от 153 кГц до 279 кГц.
В том числе можно принимать открытый диапазон гражданской авиации с АМ-модуляцией. Для приема таких диапазонов необходима внешняя согласованная (на искомый диапазон) антенна с SMA коннектором. Штатная для этих целей не подойдет. Если не используется, то разъем нужно прикрывать штатной резиновой заглушкой для защиты от пыли/грязи.

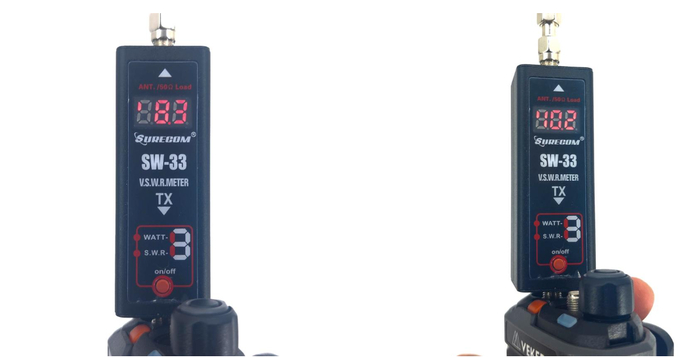

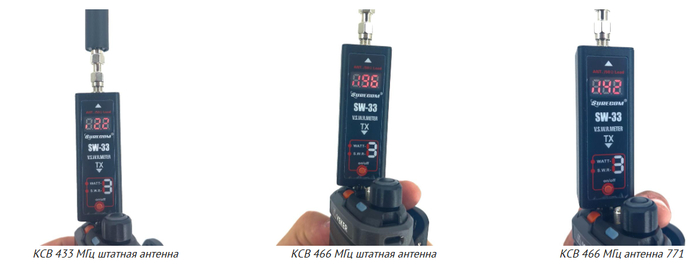

Использую простой тестер Surecom для быстрой проверки выходной мощности и КСВ антенны на двух разрешенных диапазонах. Для сравнения использую увеличенную антенну типа 771 (на фото — подключена к рации, а штатная антенна рядом).
Начну с оценки КСВ (коэффициент, характеризующий потери мощности при отражении от антенны). Результат 2.2 единицы на LPD диапазоне и 1.96 на PMR диапазоне. Неплохо для штатной антенны, которая является универсальной для всех диапазонов рации. Для сравнения 771-я антенна с фото выше дает 1.42 единицы КСВ на PMR диапазоне. Так что если работаете в конкретных частотах, то имеет смысл подобрать антенну для этого диапазона.
Хочу отметить, что у рации большой потенциал. Тестер Surecom показал выходную мощность 8.3 Вт на LPD диапазоне и 10.2 Вт на PMR диапазоне. Весьма и весьма впечатляет.

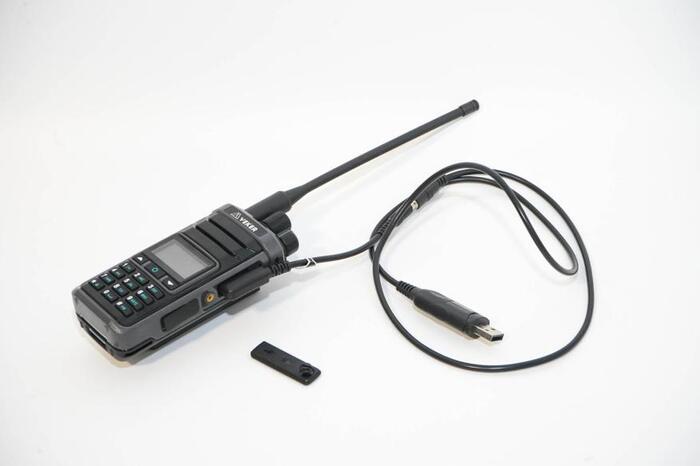

Потребуется кабель для прошивки в виде адаптера USB-to-Serial, и с двумя контактами под наушники/тангенту рации. Сам разъем скрывается под резиновой заглушкой. Для того чтобы снять заглушку, потребуется отвертка. Под заглушкой скрывается стандартный разъем для гарнитур и программирования раций типа «К» (Kenwood).
Для тонкой настройки используется свободное (бесплатное) ПО, позволяющее:
загружать частотные каналы;
настраивать субтоны и шифрование;
настраивать лого, кнопки, команды;
обновлять прошивку.

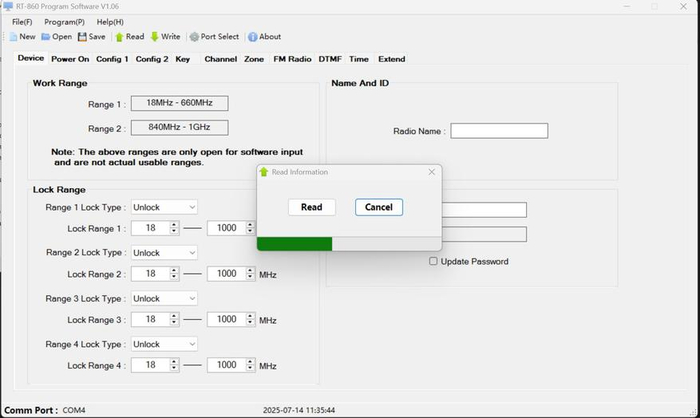

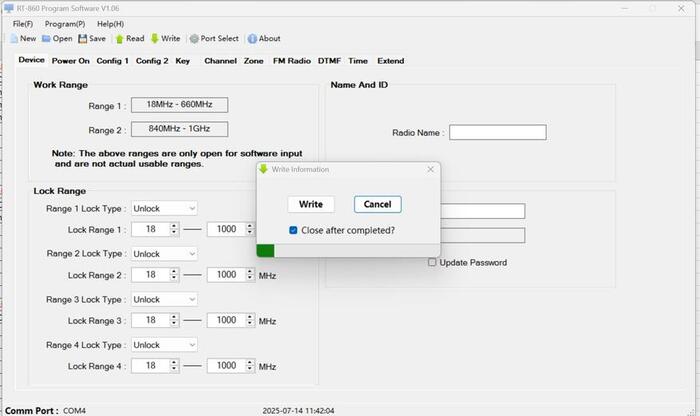

При подключении нужно будет выбрать в программе корректный порт для связи. Если порт не определился — проверяйте подключение. Если определился, то сразу выполняет операцию считывания настроек и таблицы каналов. Для прошивки (для обновления ПО) потребуется уже зажимать клавишу PTT при старте рации для перевода ПО в режим бутлодера.
По умолчанию многие частоты не активированы — требуется ручная настройка. В данном случае я зашиваю открытые LPD/PMR частоты, свободные для любительского применения. В соответствии с местным законодательством выходную мощность рации нужно ограничить. Подробно про настройку каналов раций я рассказывал тут.

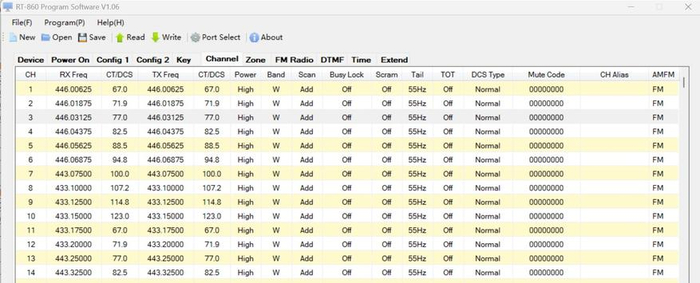

Далее, выполняется операция загрузки таблицы и настроек в саму рацию (кнопка Write). Ждем окончания операции, перезагружаем рацию (выкл-вкл). У меня таких раций две, так что сохраняю таблицу в память компьютера для того, чтобы не набирать данные каналов второй раз вручную. Экспорт формируется в таблицу *.csv, можно отредактировать офисными табличными редакторами. Сохранение и загрузка таких таблиц кнопками Save-Open. Все довольно просто.
Хочу сказать, что такая рация с возможностью зарядки от USB-С — крутая штука. Её удобно брать с собой в любые путешествия/прогулки/мероприятия, будь то покатушки на велосипедах или поездки на автомобиле группой. При грамотной настройке и использовании качественной антенны эта модель способна заменить более дорогие аналоги.

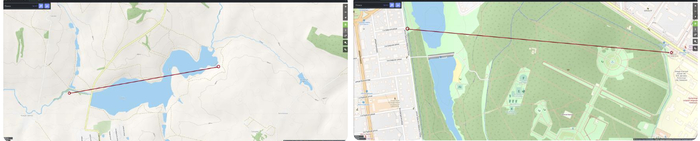

Был на отдыхе на местном пруду, а также побродил по парку, расположенному в центре города. В первом случае обе рации были на пригорке, на дальних сторонах пруда в таких местах, где есть доступ. Получилось около 3 км на открытой местности с возвышением (на снимке две точки на холмах, приподнятые над остальным рельефом пруда). Во втором же случае одна рация была на входе в парковую зону, вторая — на автостоянке позади парка. В городе прием более затруднен — мешают строения, в самом парке есть деревья, да и и в целом отмечу «шумный» радиочастотный фон. В центре города вышло около 1.3 километра от рации до рации на штатных антеннах. При увеличении расстояния отметка приема есть (рация ловит), но ухудшается слышимость (влияют помехи — нужно или подниматься над зоной, или увеличивать длину антенны).
Портативная рация VEKER SZ-860 — это удачный компромисс между функциональностью профессионального оборудования и удобством любительской рации. Такая модель особенно понравится туристам и участникам автопробегов, грибникам/рыбакам/охотникам, организаторам мероприятий, да и вообще любителям радиосвязи. Дополнительный приемный канал AM — редкая функция для компактных моделей. Отмечу возможность подключения внешних антенн. Дальность связи — до 1-1.5 км (зависит от застройки), на открытой местности без помех — уверенная связь до 5 км. Возможно, получится и больше, если на паре раций поставить антенны с большим усилением и с меньшим КСВ — тут уж зависит от ваших целей и использования. Мне для походов/прогулок в группе этих полутора километров стабильной связи всегда хватает за глаза. Оценил и функцию двойного приема — можно поддерживать связь с двумя группами одновременно. В ближайших планах — тестирование работы в СВ-диапазоне (27 МГц) с внешней согласованной антенной. Если вам интересны результаты — пишите в комментариях.
