Постройка Пинг-Понг Гана своими руками
Для тех у кого нет возможности смотреть видео, либо больше предпочитаете длинно пост с описанием картинок оформлю именно так:
Итак, для начала расскажу, что это. Это резинкострел, только не в классическом понимании, резинки здесь играют роль исполнительного механизма, а снаряд это шарик для пинг-понга. Поэтому, более правильное название я бы предпочёл-"Пинг-Понг Стрел" или "Пинг-понг ган"
На этой картинке 3D модель данного изделия. Внешнюю боковину изобразил прозрачной, что бы было понимание работы внутреннего спускового механизма.

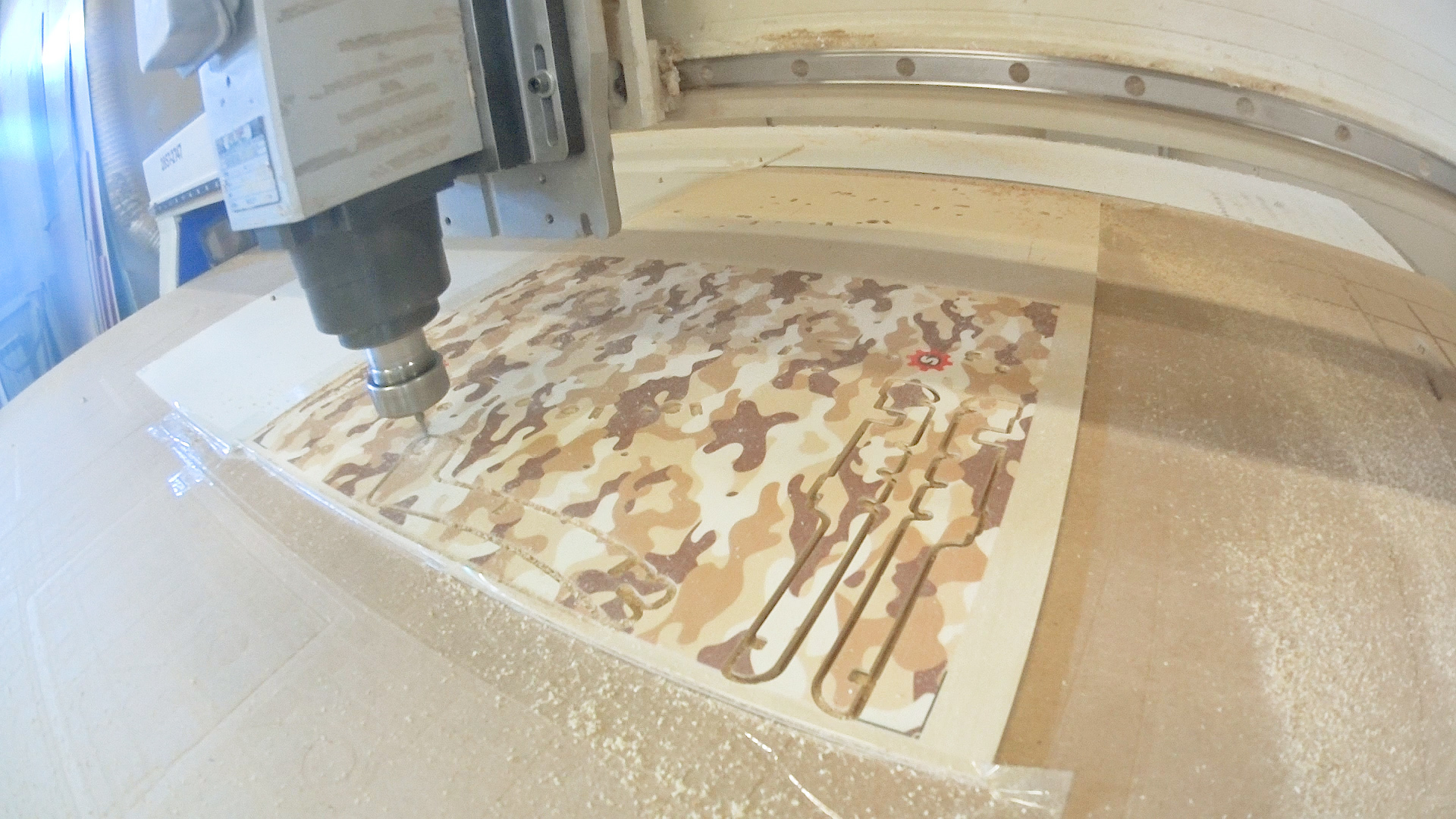

Основной материал фанера 6 мм, но просто фанера мне показалась скучновата, по этому я заказал в рекламной компании защитную текстуру. Сделали мне это УФ печатью, предварительно запечатали белым, а потом нанесли основное изображение. Там же и заказал фрезерную резку.

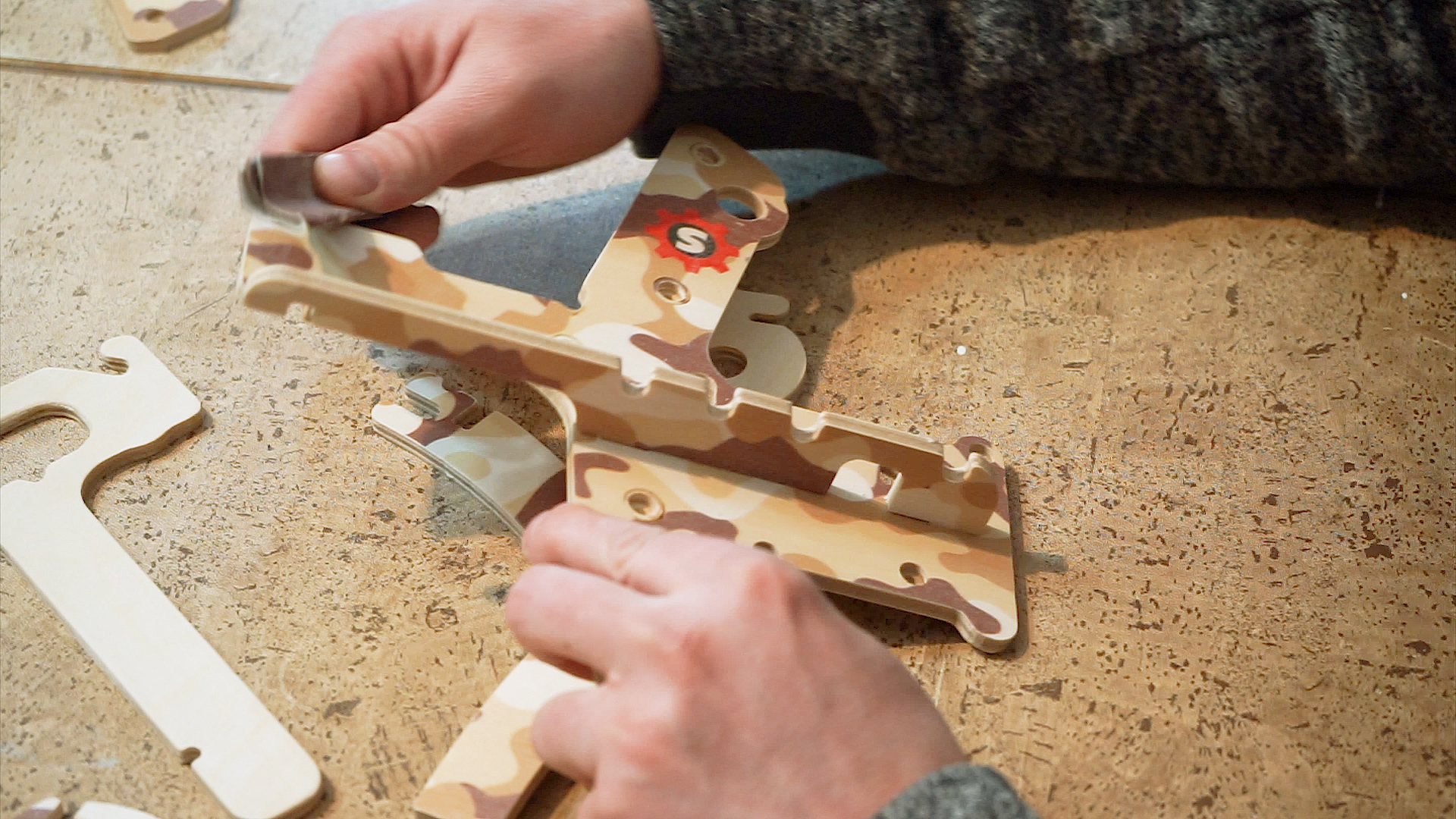

Края зашкурил, особенно качественно нужно это сделать в местах натяжения резинок, да бы они не лопались с завидной регулярностью.

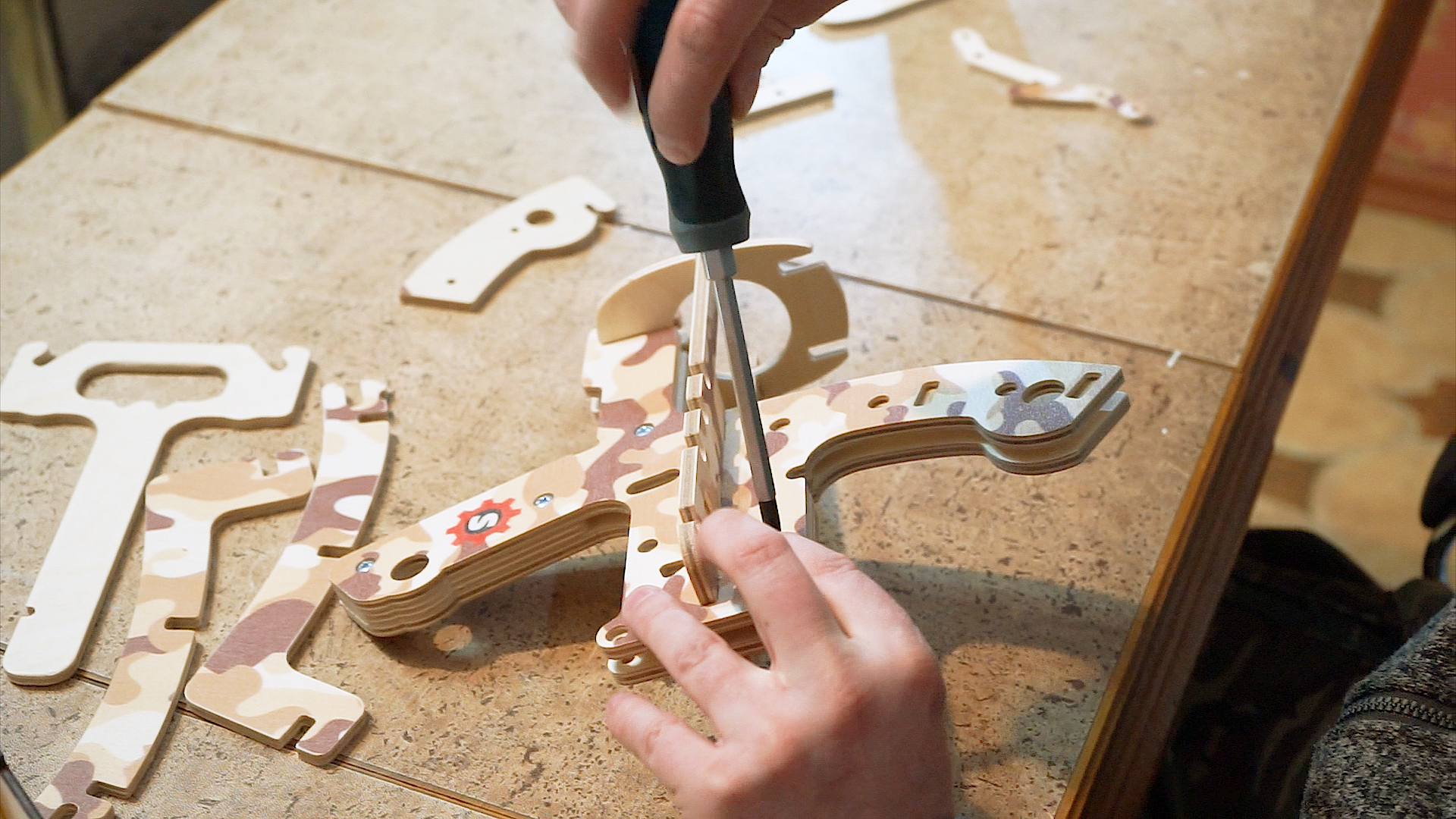

Соединение на всех элементов пинг-понг стрела я в основном делал на болты, + некоторые части (там где есть шип и паз) за фиксировал на клей. Хотя если будите смотреть видео, я умудрился его собрать и без клея-просто соединил шип с пазом и зафиксировал резинкой.
Силовые резинки заплёл в косичку, что бы увеличить мощность натяжения механизма.
Хоть я и автор проекта, но пару раз запутался в последовательности сборки, пришлось раскручивать и скручивать заново.

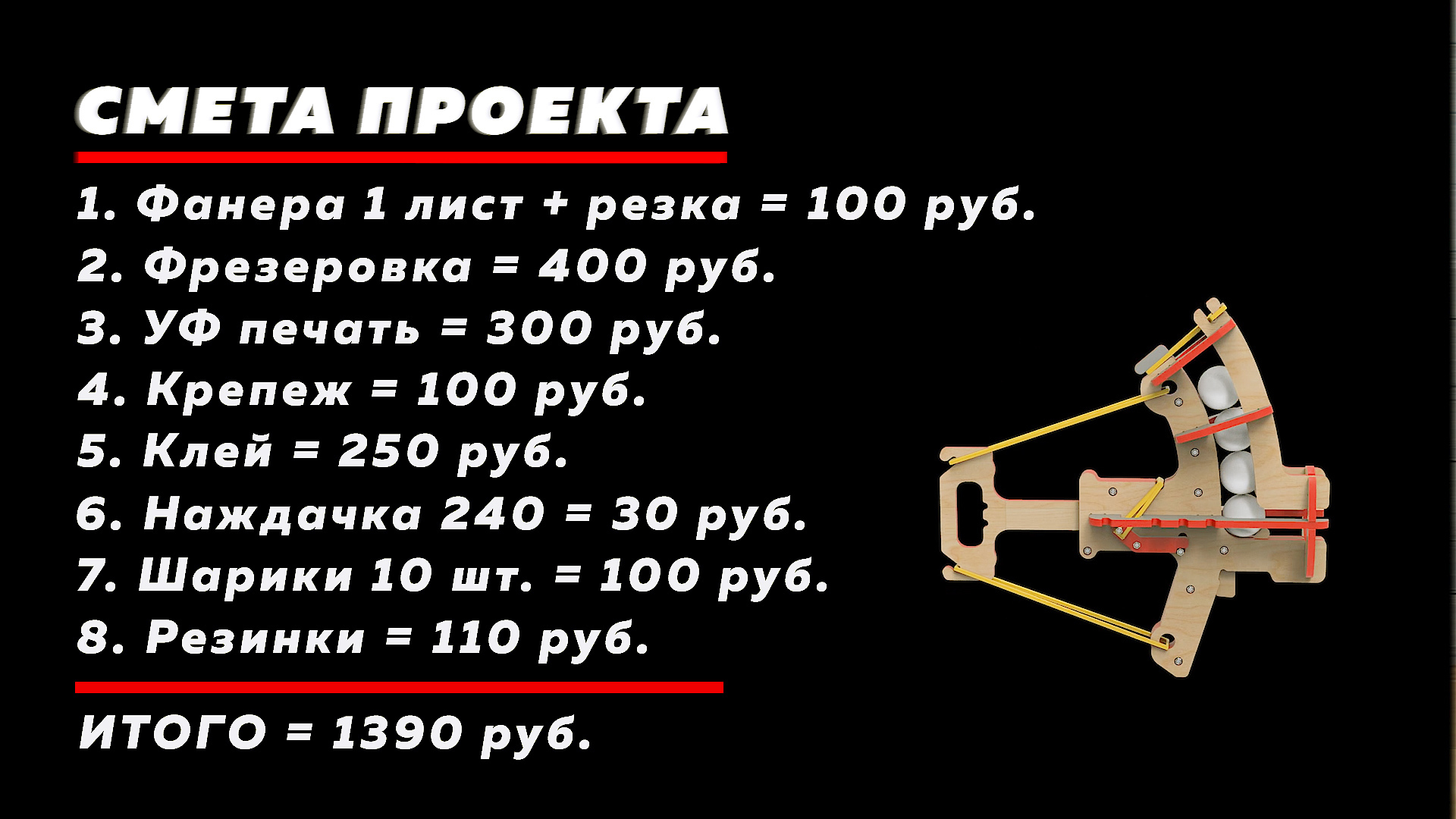

Выше описал свои затраты.
К сожалению картинка не передаст процесс стрельбы, по этому посмотрите пожалуйста это на видео. Игрушка предназначена для детей возрастом от 5 и до 50ти лет. Кому она показалась интересной, можете получить макет абсолютно бесплатно. Как это сделать-рассказал на видео.
