Помощь в ремонте индукционной плиты

Привет, Пикабутяне, я в лёгком (точнее не очень) замешательстве. Недавно переехали, купили индукционную плиту bosch pue611bb1e, радостный мой мужик прикрутил к ней вилку, в огромном предвкушении воткнули ее в розетку...и она пищит, мигает красными палочками и больше ничего. В инструкции пишут: ошибка в электронике. Вернуть мы её не можем-по определенным обстоятельствам, ремонтник запросил сумму в 70 процентов стоимости только за диагностику. Руки у моего мужика прямые, некоторые знания в электронике есть, но что с этим сделать ума не приложим. Прошу совета. Заранее благодарю!

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

0
Автор поста оценил этот комментарий

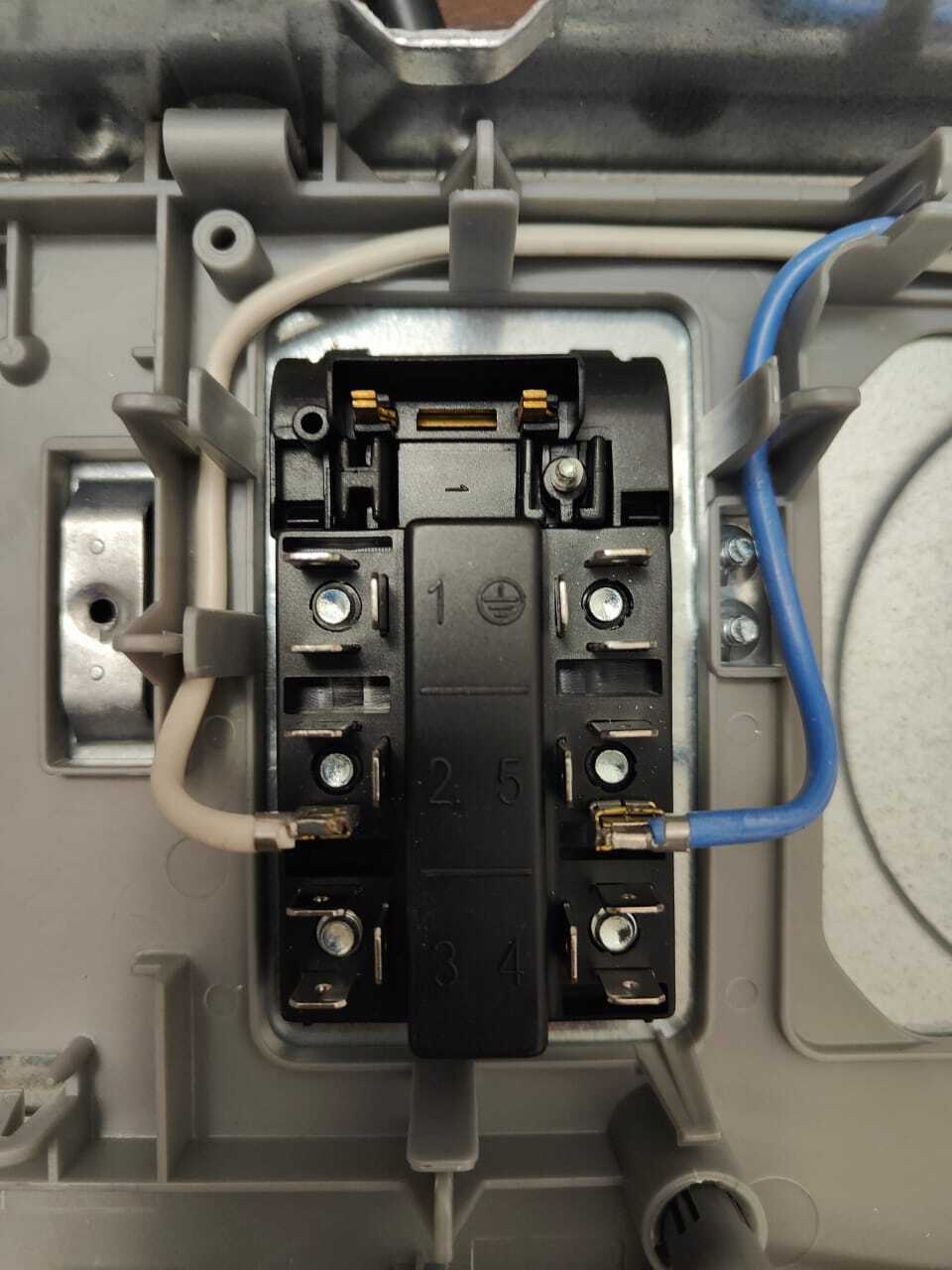

Вы хотите сказать, что от контакта #3 внутрь плиты не идёт проводов?
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Как и от контакта 1

показать ответы
0
Автор поста оценил этот комментарий
Скольки фазная то?
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

1

показать ответы
2
Автор поста оценил этот комментарий

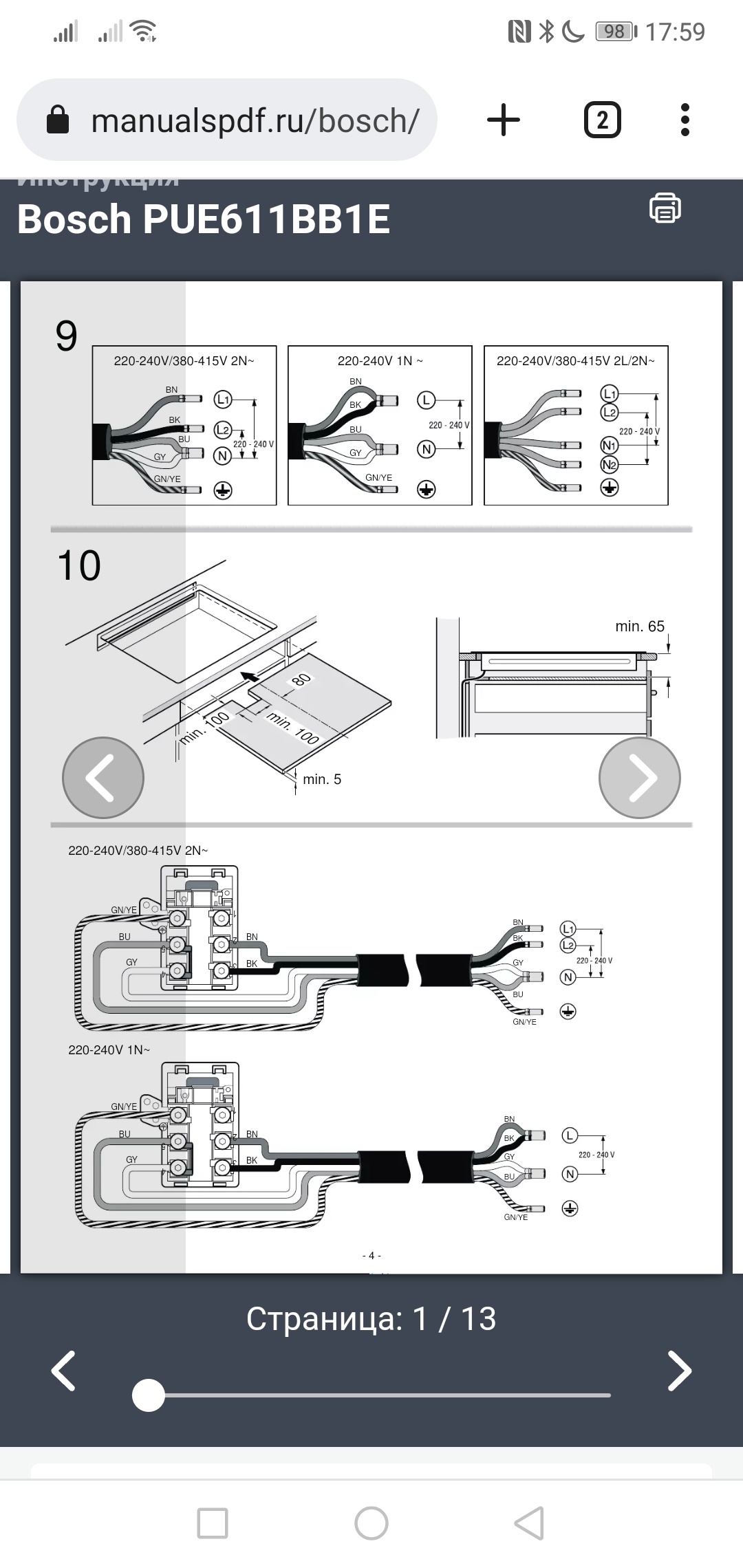

А вот по инструкции двуфазная - перемычка на двух контактах N намекает. На L с одной фазой, по идее тоже нужна перемычка. Вы её при покупке проверяли? И по инструкции и на самой плите указано, что провод должен быть пятижильный. Кто-то где-то накосячил. Нижний рисунок.
Иллюстрация к комментарию
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Я ее разбирал и там к этому контакту идёт только 1 провод. Перемычки не нужны. Других проводов нет.

показать ответы
1
Автор поста оценил этот комментарий

P.S.

проверьте правильность подключения

не только в вилке, но и в розетке. Неизвестно, кто и как её подключал.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Розетку перебрали заново, пытались в другие розетки включить, спасибо большое

2
Автор поста оценил этот комментарий
Не переживайте, мне это известно) 15 лет электрик.
конкретно по вашему вопросу именно ответа сказать не могу. Но возможны от самых простых:
1. Надеюсь в розетке есть эти все 3 провода -фаза, ноль рабочий и защитный (заземление)
2. Правильно подключили вы.
В обоих случаях может оказаться, что
а. нет земли и на корпусе появился потенциал, сработала защита, есть не во всех мудрых плитках
б. Подключено ноль рабочий и земля вместе а в розетку подключили не верно(
с. Низкое/высокое напряжение в сети и плитка фигеет.
d. Проблема в самой плитке... Можно даже самому снять верхнее стекло и проверить все штекеры и соединения, пережать и перевтыкнуть.
а так увы мало ответишь по по такому запросу(
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Спасибо, самый дельный коммент. Но я что только не делал. Фаза определена мультиметром, ноль по цвету проводов в щитке. Если поменять ноль и фазу, ничего не изменится, если поменять ноль и землю, в щитке срабатывает защита и электричество в квартире отрубается. Так что фазировка правильная. Напряжение мультиметром тоже норм. Я ее даже полностью разобрал, потыкал все контакты, ничего особого не заметил и собрал обратно, без изменений

показать ответы
3
Автор поста оценил этот комментарий
"Наверное" оставьте гадалкам. Там 3 или больше видов подключения возможно. По фото хотя бы пробовать гадать можно.
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

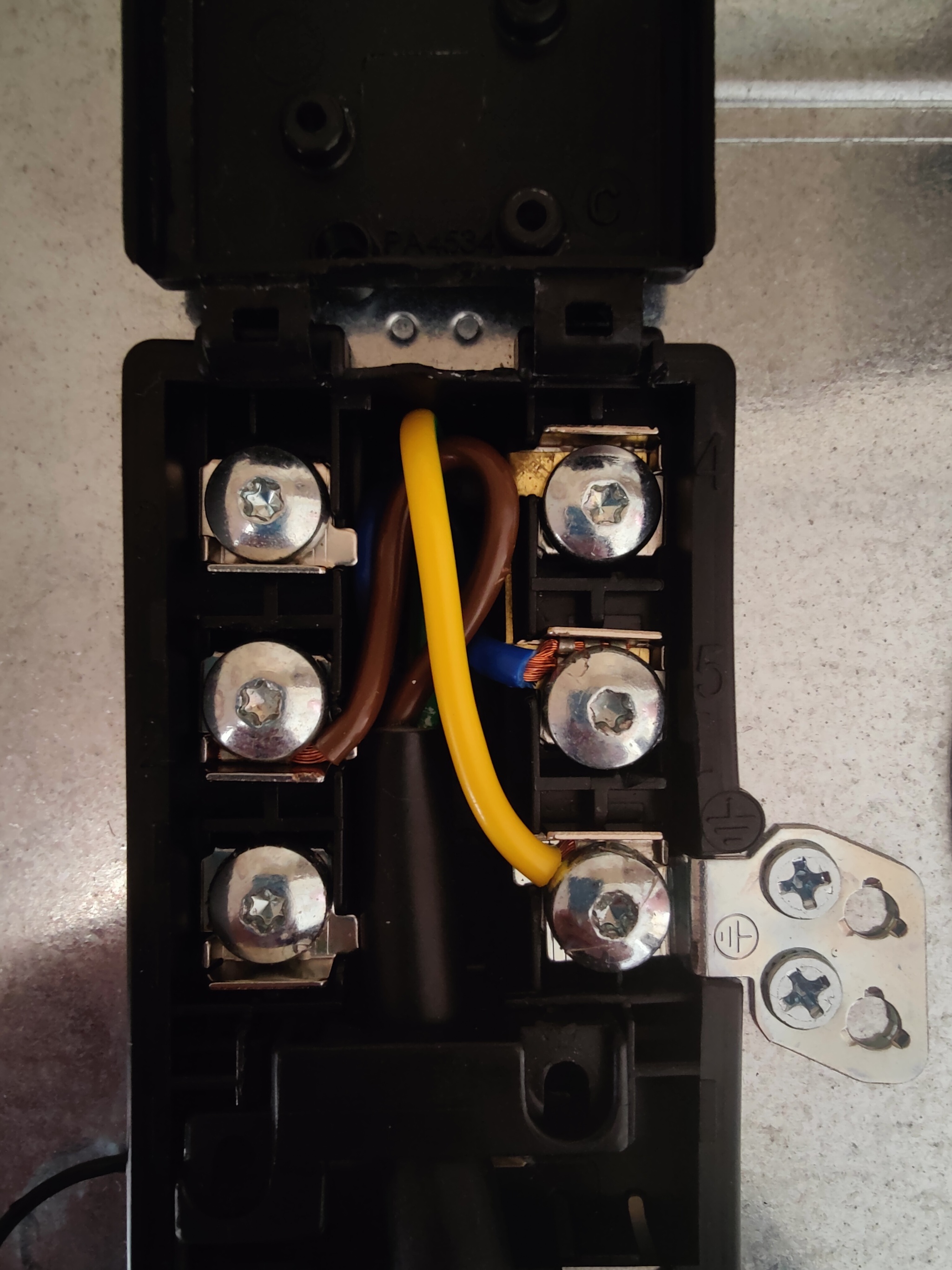

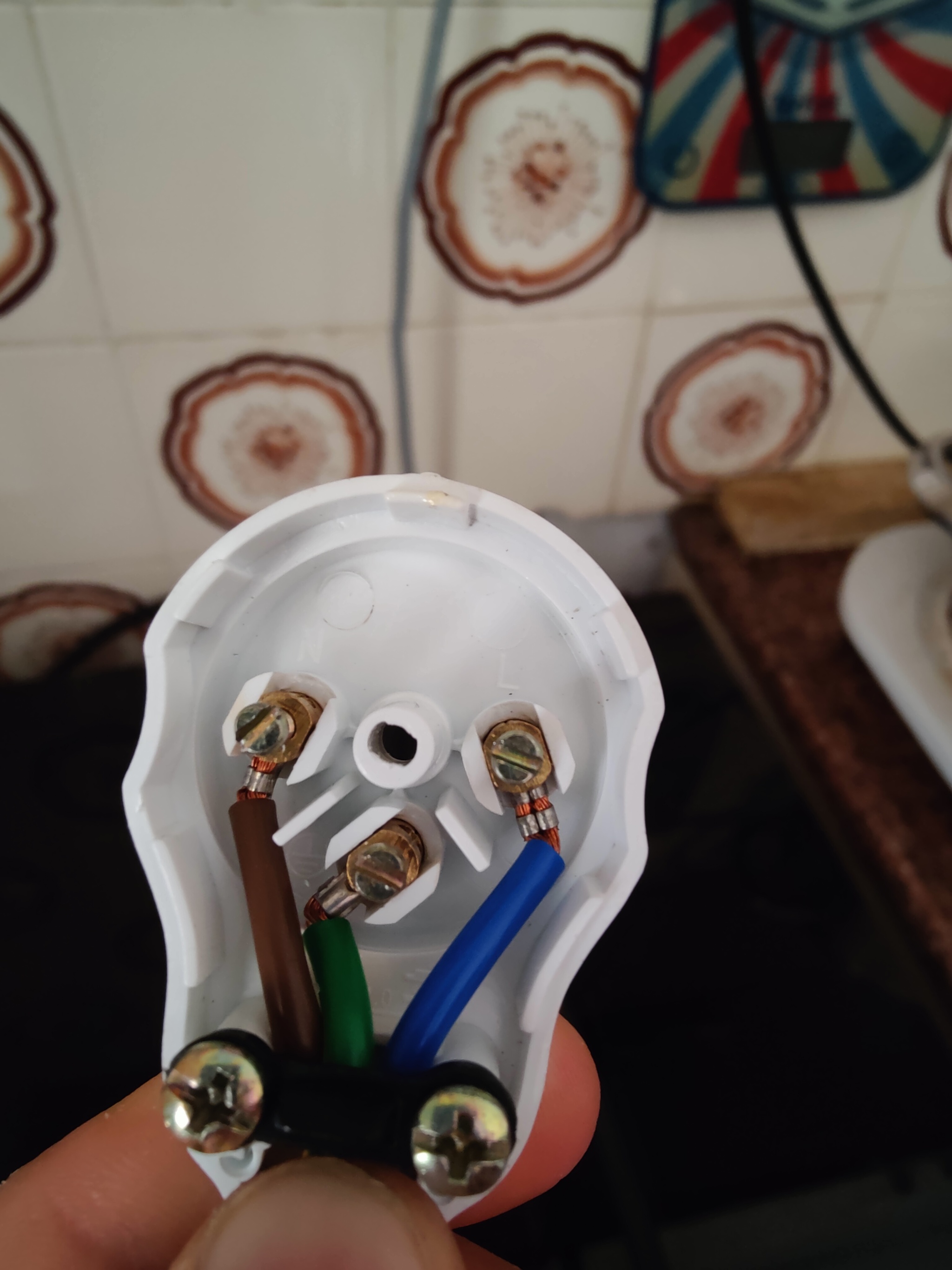

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
3
Автор поста оценил этот комментарий
В плите используется постоянка, а значит диодный мост, ему пофигу с какой фаза и ноль, а если менял и выбивает, значит стоит узо или диф.автомат и у тебя было правильное подключение.
раз разбирал. Фото можешь скинуть внутрянки? А вообще. Мне кажется у тебя окажется бональной настройкой. Прочти внимателбно инструкцию. Сам не помню что за панель была, но там нужно было просто подержать долго на панели кнопки
еще. Раз тестер есть, замерчл бы ты напряжениена выходе под нагрузкой скажем чайника/утюгп или еще чего килловата на 2 район хотя бы. Чтобы проверить тянет ли твоя линия.
+ раз разбирал плату. Осмотри внимательно каждую панель комфорок (их обычно 2 в 4-х комфорных) и саму плату управления комфорок на предмет не пропая деталей или закорачиваний ненужных мест
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Без нагрузки напряжение 230, с чайником и 2х конфорочной плитой (другой) 226.

показать ответы
3
Автор поста оценил этот комментарий
В плите используется постоянка, а значит диодный мост, ему пофигу с какой фаза и ноль, а если менял и выбивает, значит стоит узо или диф.автомат и у тебя было правильное подключение.
раз разбирал. Фото можешь скинуть внутрянки? А вообще. Мне кажется у тебя окажется бональной настройкой. Прочти внимателбно инструкцию. Сам не помню что за панель была, но там нужно было просто подержать долго на панели кнопки
еще. Раз тестер есть, замерчл бы ты напряжениена выходе под нагрузкой скажем чайника/утюгп или еще чего килловата на 2 район хотя бы. Чтобы проверить тянет ли твоя линия.
+ раз разбирал плату. Осмотри внимательно каждую панель комфорок (их обычно 2 в 4-х комфорных) и саму плату управления комфорок на предмет не пропая деталей или закорачиваний ненужных мест
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

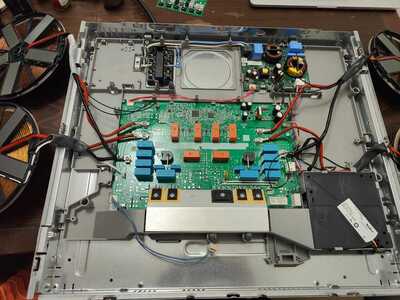

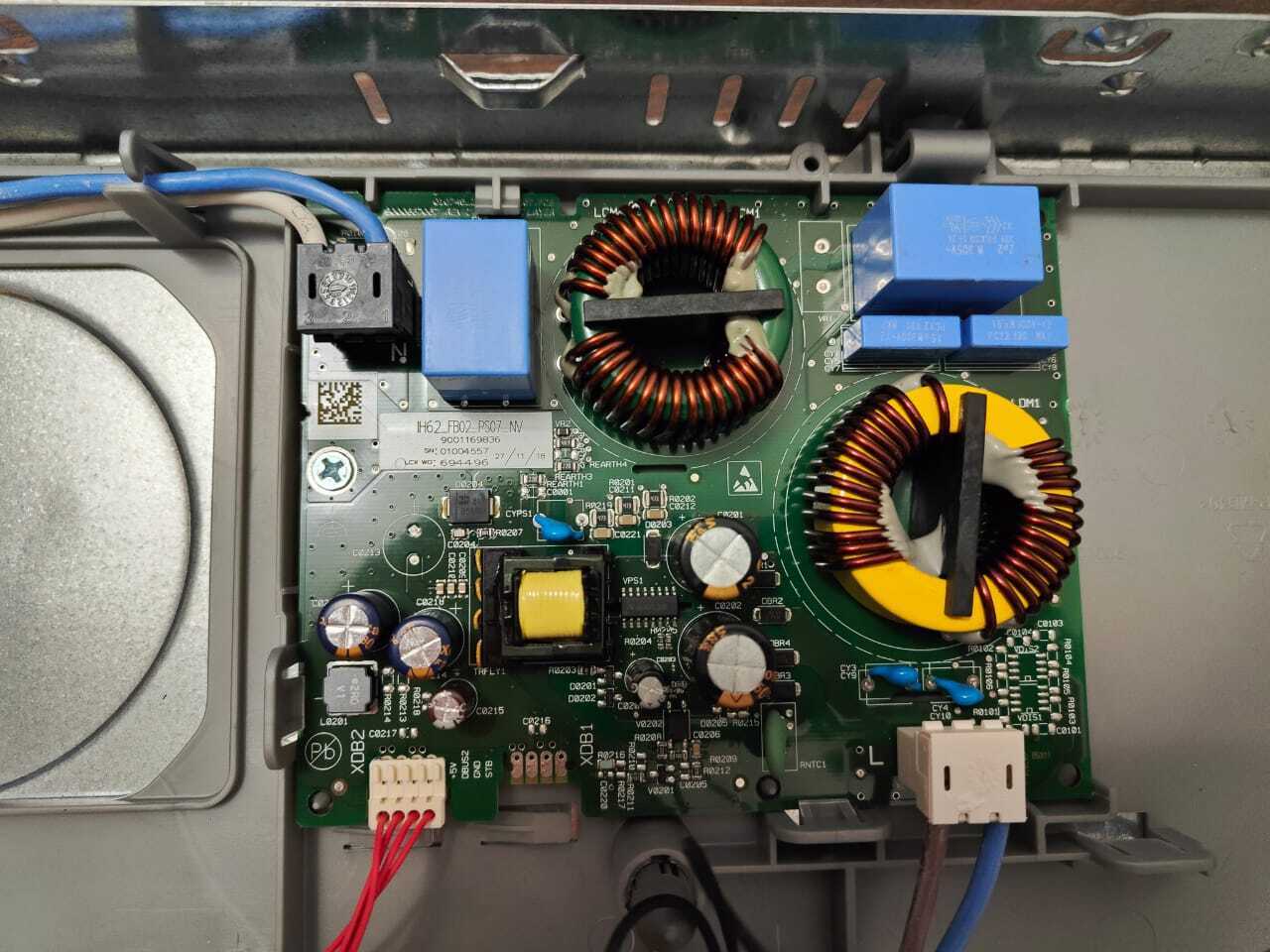

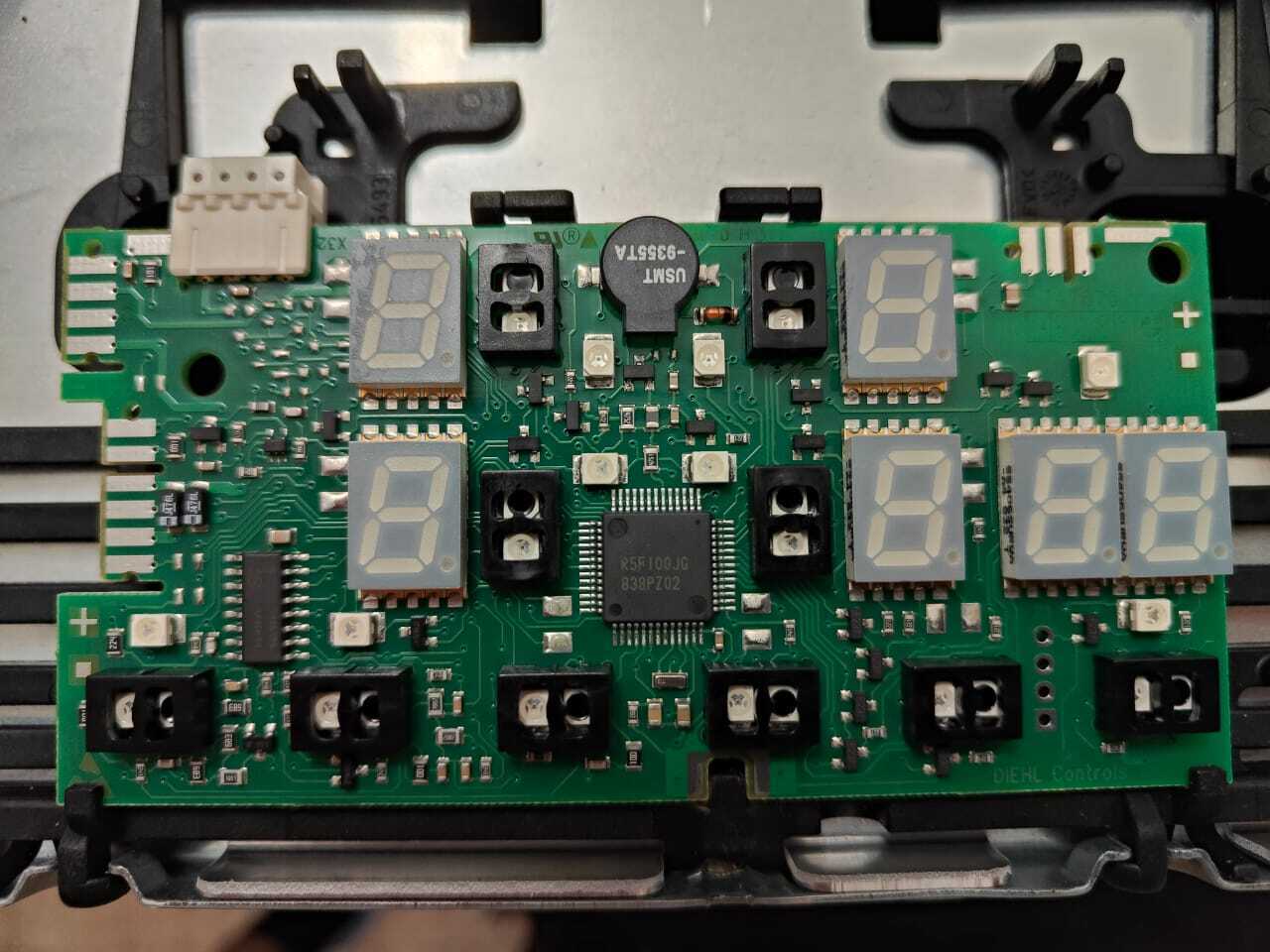

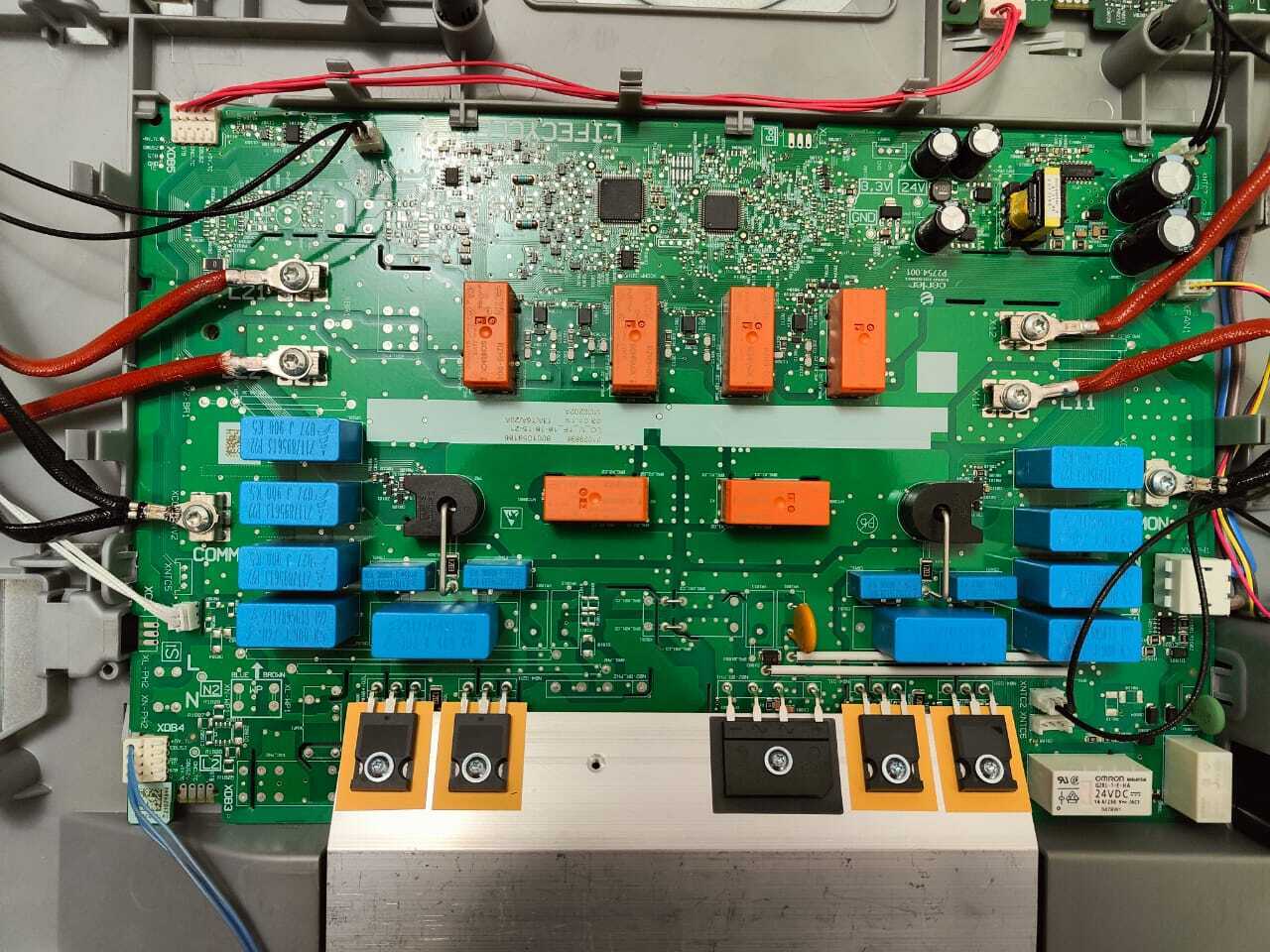

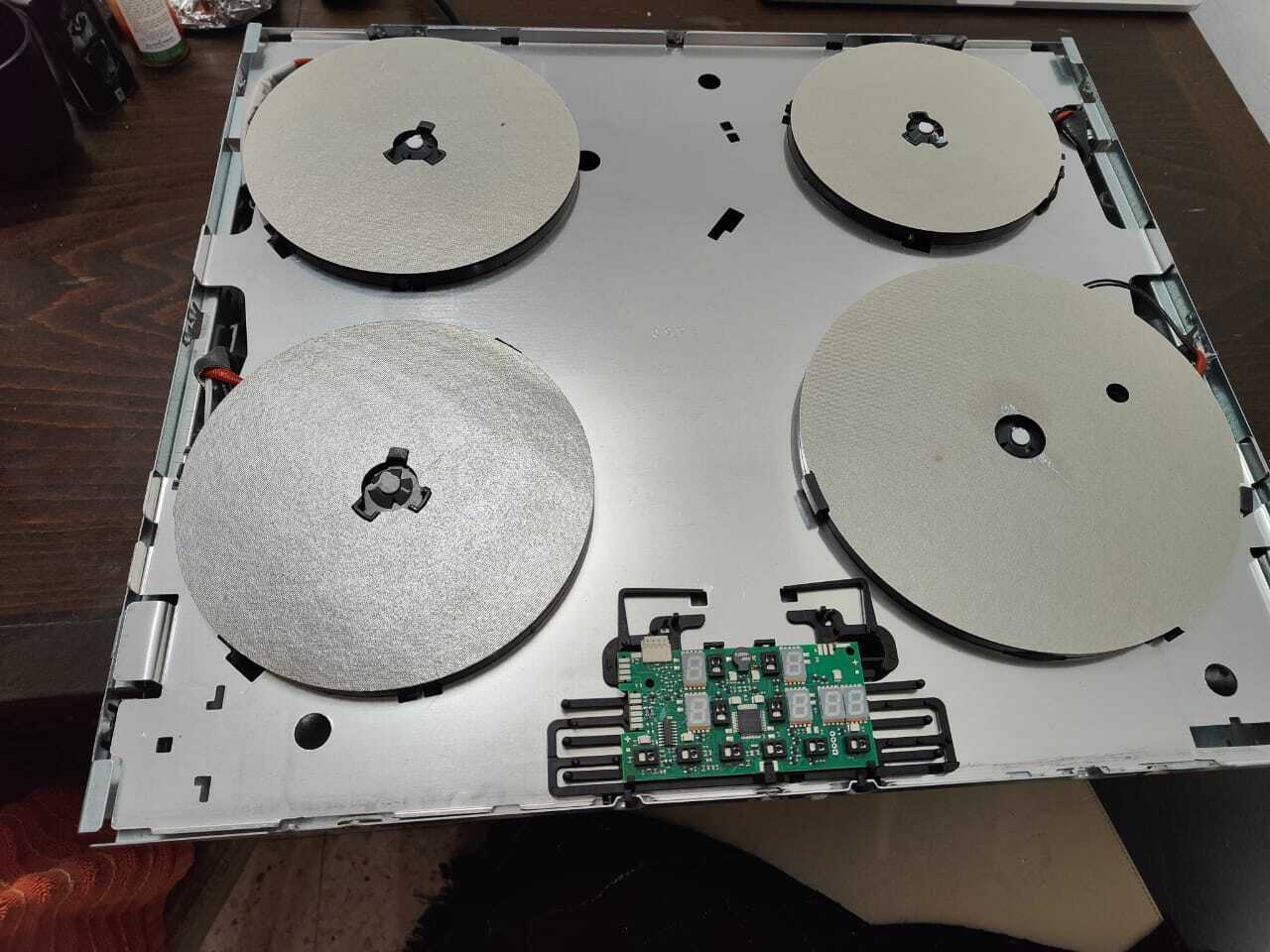

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
1
Автор поста оценил этот комментарий

/ремонтник запросил сумму в 70 процентов стоимости только за диагностику/

Херасе, какой голодный ремонтник. 😅

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Вот мы чего-то тоже немного в шоке

0
Автор поста оценил этот комментарий
Ключик подержать, или кнопку включения пробовали?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Пробовали

показать ответы
3
Автор поста оценил этот комментарий
В плите используется постоянка, а значит диодный мост, ему пофигу с какой фаза и ноль, а если менял и выбивает, значит стоит узо или диф.автомат и у тебя было правильное подключение.
раз разбирал. Фото можешь скинуть внутрянки? А вообще. Мне кажется у тебя окажется бональной настройкой. Прочти внимателбно инструкцию. Сам не помню что за панель была, но там нужно было просто подержать долго на панели кнопки
еще. Раз тестер есть, замерчл бы ты напряжениена выходе под нагрузкой скажем чайника/утюгп или еще чего килловата на 2 район хотя бы. Чтобы проверить тянет ли твоя линия.
+ раз разбирал плату. Осмотри внимательно каждую панель комфорок (их обычно 2 в 4-х комфорных) и саму плату управления комфорок на предмет не пропая деталей или закорачиваний ненужных мест
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Выбивает, если поменять местами ноль и землю. Ноль и фазу -без разницы. Напряжение под нагрузкой и без замерю-напишу. И фото внутрянки скину сегодня попозже. Платы осмотрел внимательно, вроде, все норм. Инструкцию читал, но там ничего дельного. И все кнопки пробовал, ничего не происходит. Как пищало и мигало - так и мигает.

0
Автор поста оценил этот комментарий

Контакты 1,2,3 перемычками перемкни.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Изнутри провод подходит только к 2 контакту. Так что не сработает, но я так делал, на всякий случай. Все то же самое.

показать ответы
2
Автор поста оценил этот комментарий

Когда-то покупал индукционную плиту (совсем другой марки) но у нее сзади был блок (этакая коробочка) и в нем несколько контактов, так вот там перекидывались перемычки в зависимости от того к какой сети нужно было подключать.

Собсно проблема была похожая - подключил не глядя - не включается, поискал мануал - перекинул контакт, все завелось. Удачи

p.s. Ну и перепроверить где земля где фаза тоже не помешает, мало ли )) Может у вас в стене розетка без земли или еще как. Вызвали бы лучше установщика, думаю с плитой все хорошо пока что..

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо!

показать ответы
0
Автор поста оценил этот комментарий
Скольки фазная то?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Однофазная

0
Автор поста оценил этот комментарий

Может попробовать посуду из нержавеющей стали поставить?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Пробовали, ничего (

показать ответы
0
Автор поста оценил этот комментарий
Вы там аккуратнее пожалуйста. Хату не спалите.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо, будем пытаться:)

2
Автор поста оценил этот комментарий
А желто-зеленый тебя не смущает?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Это земля, она была чуть длиннее остальных и контакт земля в розетке был чуть ближе, оттого и криво. Если бы плита завелась, переделали бы красиво. На функциональность не влияет. Это муж.

показать ответы
2
Автор поста оценил этот комментарий

Скорее печь 3 фазы. Или 2 ввода, ищите в инете инструкцию по установке, ну или мастера. У вас скорее всего либо 3х фазная или 2х линейная, а так же как выше написали проверяйте ФАЗИРОВКУ.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

В плите к контактам подходит 2 провода ноль и фаза. Соответственно, печь однофазная. Наклейка на корпусе об этом тоже говорит.

Писали про время, удаление загрязнений и установку правильной посуды, но ничего из этого не помогает. Никакие кнопки вообще не реагируют

Контакты фазы, ноля и земля в розетке тоже проверяли, все соответствует.
