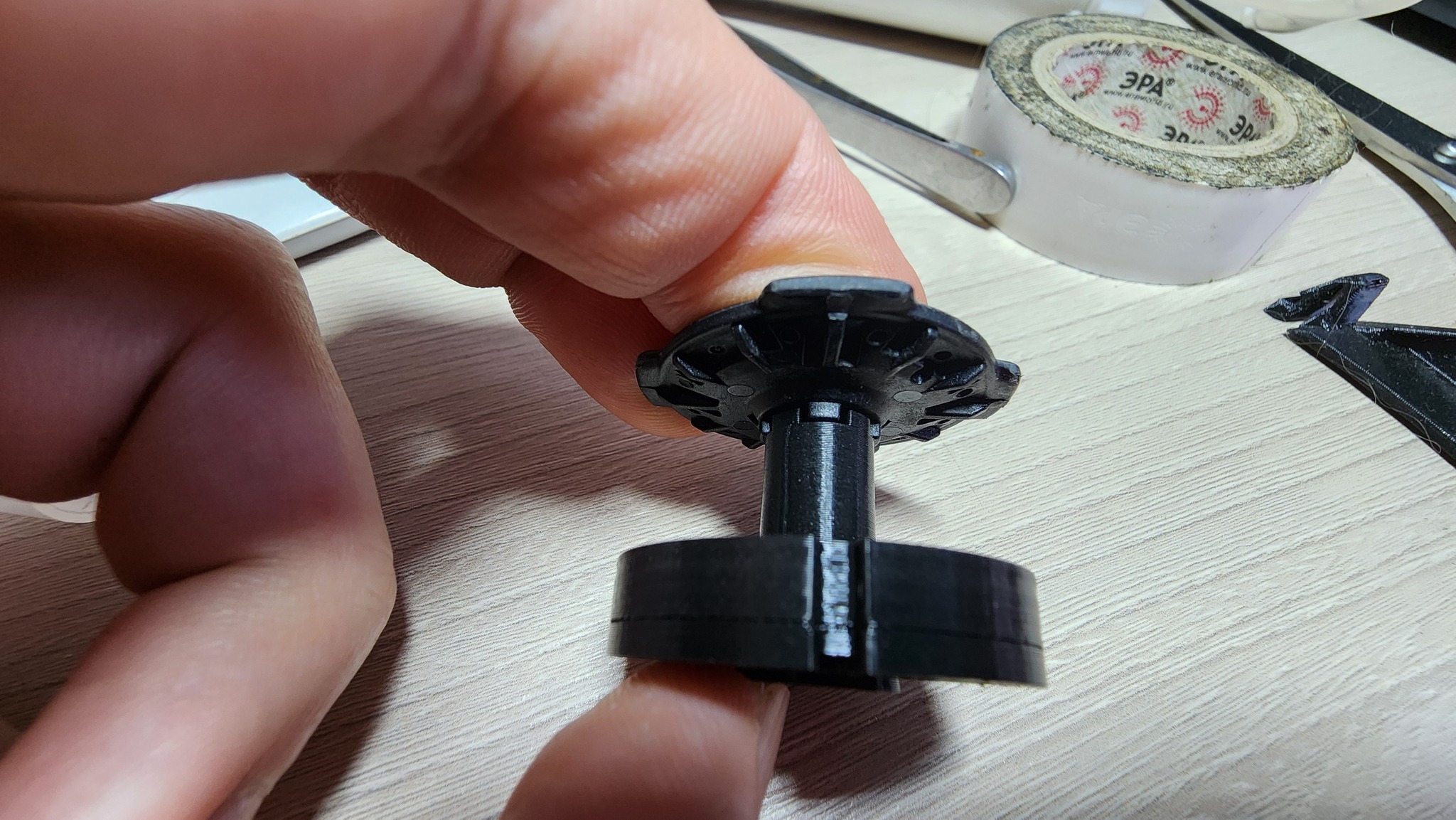

Сделал модели прям пульные 1 в 1, пользуйтесь ) останется только склеить две детали штока супер клеем, это лучше чем печатать зубчиками вниз, клей прочнее чем сама печать.
Quad lock charger 3d model free download скачать бесплатно зарядка ремонт

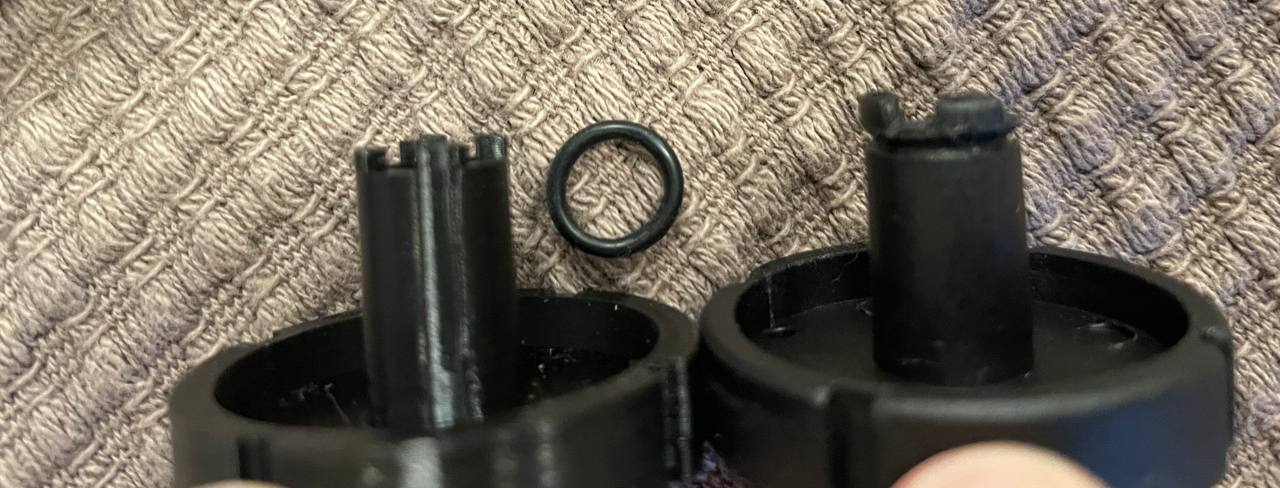

И ещё момент. Не знаю как у вас, а у товарища оно держится на уплотнительном кольце как он объяснил, у модели нет канавки
И ещё момент. Не знаю как у вас, а у товарища оно держится на уплотнительном кольце как он объяснил, у модели нет канавки
У меня не было кольца, оно по идее не нужно если всё собрать. Китайцы скопировали настолько ужасно, что собранная зарядка стояла на перекос на половину зуба, тоже исправлено

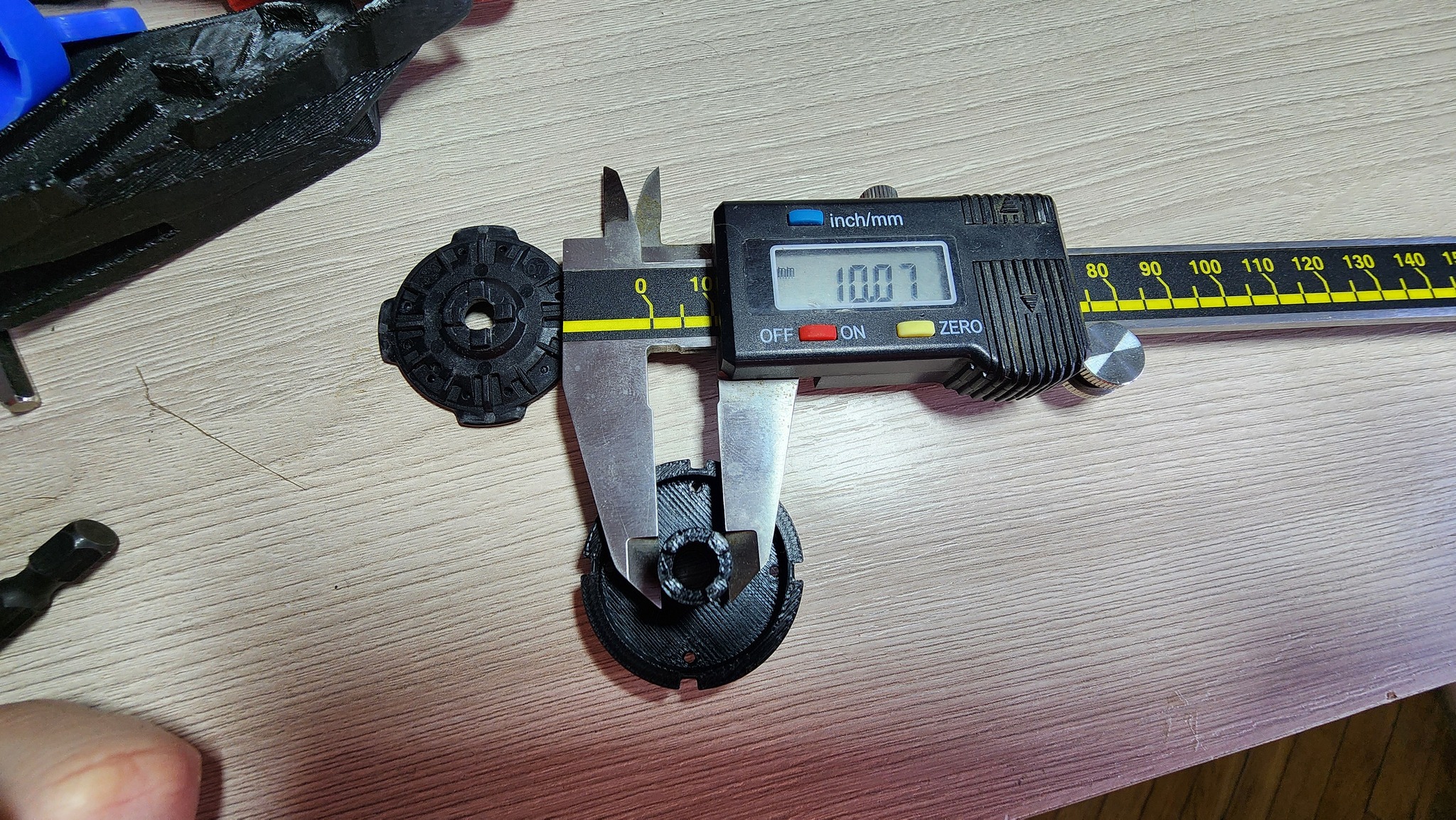

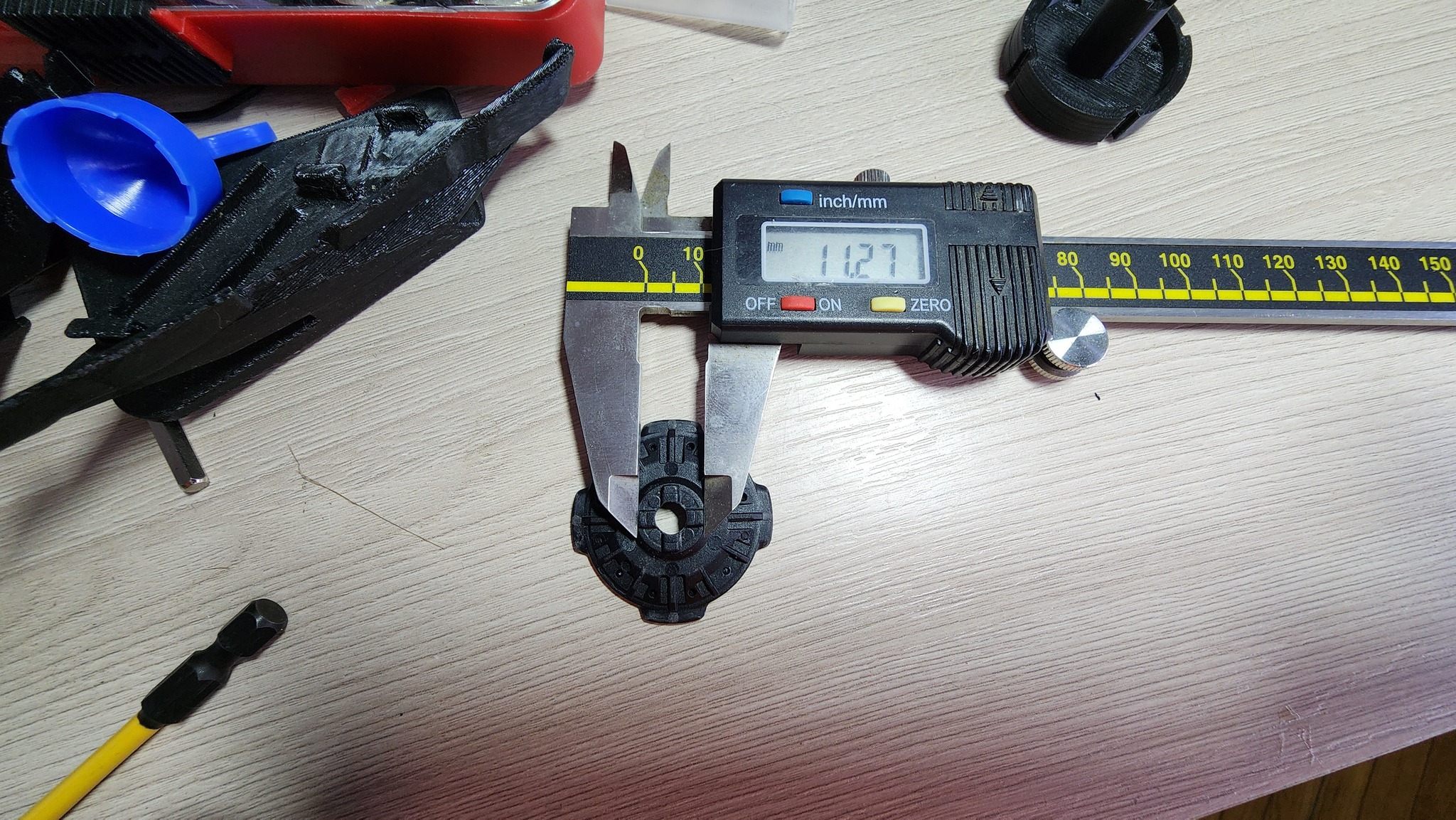

Я тут ещё одну интересную особенность заметил. Диаметр колонны у оригинальной детали больше, чем у вашей модели, данные для которой вы снимали с копии.
Да, это первое что изменил, посмотрите третью версию, по идее это финальная версия я пытался изменить размеры таким образом, чтобы минимизировать перекос и вибрации.

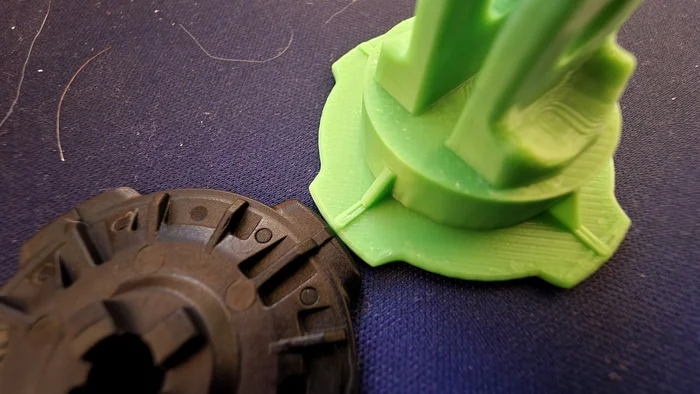

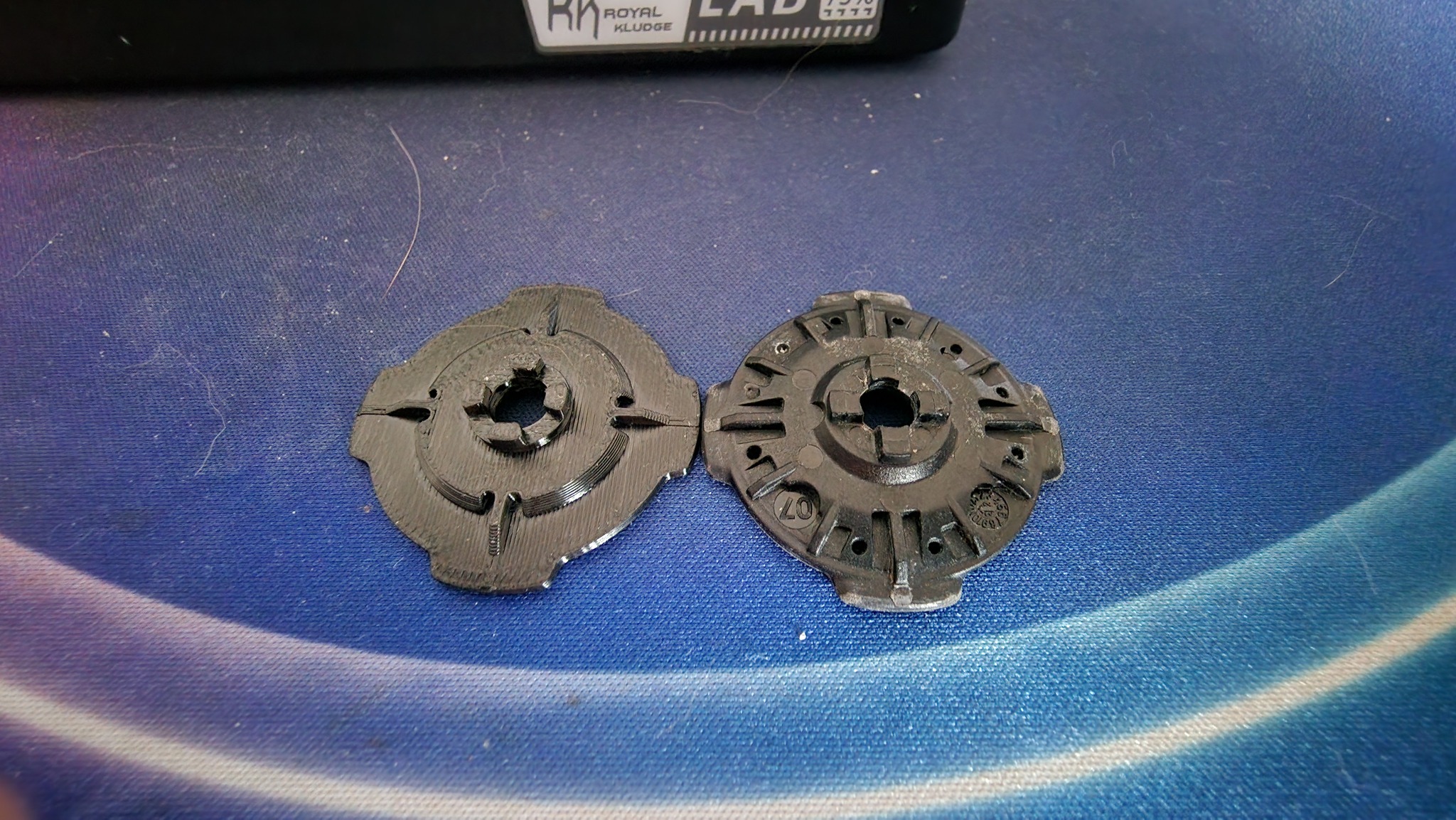

Есть момент, который неплохо бы доработать. Смотрите, у вас от чего "шляпку" свернуло? Потому что от проворота её защищают только 4 шлица, что вверху на левой детали. Обратите внимание на оригинальную деталь, видите там "лучи" по краям? их больше чем 4 (у вас на правой детали) и они штатно держатся за корпус дополнительно. В момент когда вы опускаете корпус зарядки они не страхуют, но при обычном положении - да.
А 4 отверстия это для позиционирования на деталях 1 и 2 или зачем они?
4 отверстия это для отвода осадков. По поводу лучей, да они дают только жесткость, вы правы, после того как я выложил модель, я уже 2 раза её доработал, она стала жестче, внесу ваши замечания также.
На оригинальной версии шлицы тоже не разнесены как положены. Думаю до следующей недели выложу.
