От идеи до воплощения.⁠⁠

Как же это мило :з

Это невероятно круто.
Вот у кого руки из нужного места растут.

Стеклопакет не так легко разбить.

раковина у окна! О ДА!!

Куда котика маленького девал???

Меня пугает, что я так и не увидел утеплителя.

Теплая улица, а не пол получается:)

Я бы не смог нормально спать, зная что от этого жестокого мира меня отделяется хрупкая стеклянная дверь.

обычно в ужастиках женщина моет посуду, а за окном маньяк пробегает.

А у Вас образование или опыт работы как-то связан со строительством, или Вы вот просто взяли и с нуля начали строить?

А к чему на стене такая большая развязка труб тёплого пола? Секционная регулировка? :)

Цены от этого лета?

Я менял батареи и сделал стояки из полипропилена. Так вот за железные стояки можно держаться рукой секунды 3-4, потом шкварчать начинает. А полипропилен на ощупь градусов 37, я в душе воду горячее делаю. Воооот... А вы пишите, что пол реально тёплый... Я собсна чего хотел то - можете сказать примерную температуру теплоносителя и температуру пола? А то мне стало интересно, у меня одного такая разница?

И скажите, почему в итоге отказались от подвесного дивана?

Мыши есть?

по сопромату есть верхнее и нижнее армирование. Если однослойное - то по центру, и расчетная высота 1/2 от сечения. Хотя у вас тут частный случай. Что верхняя может быть равна нулю, но должна быть хотя бы сеточка от температурных деформаций и усадки. (а для полипропилена они заметны).
И еще, если снизу до заливки не было зазора от ОСП, 2 см+, то отсутствует защитный слой.

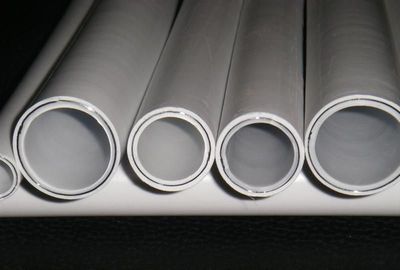

Металлополимерные/металлопластиковые трубы.

повышенным давлением проверяли? аля опрессовка?

Да и просто пока моешь эту ненавистную посуду, пялиться не в стену, пену, шкаф, а в ОКНО.

Признавайтесь, сколько коктейлей сделали по этим рецептам?;-D

Тогда в 3 раза дешевле получается примерно. Но блин столько соединений, это жесть, не боитесь что где нибудь может потечь.

Пугает тёплый пол , некая конструкция вернее напоминающая "тёплый пол"

зато створка снаружи отжимается на открытие отверткой ))))

А у меня такой же кот

всё понял. И, пожалуй, два животрепещущих вопроса:
1) Размеры по наружным стенам у пристроя. 2) Есть полная смета по всем материалам и мелочам или не вели?

Стяжку на пол заливали поверх осб? Первое фото в углу вверху вырез. Вентилиция или под вытяжку? Как с вентиляцией решали вопрос? По уму вроде бы рекуператор ставят, так как конструкция каркасная по факту теплица. Внутренние осб просто прибиты к каркасу, как стандартно делают? Кухонные шкафы держат нормально?

А пирог пола и стен можете скинуть? Я бы и 100 картинок посмотрел. Или может на яндекс.диск?

А я весь пост ждал и сикал фото, где ты крышу на место поставил. Или так и живете теперь без куска крыши?)

у меня работа такая чужие косяки разбирать... Экспертиза строительства.

Обычно, к сожалению, дачные самострои в 90% случаев - это хреновый фундамент, слабый бетон, недостаток армирования, тотальная экономия на несущих элементах, утеплении, гидроизоляции и печальные перспективы, если их быстро не исправить.

У вас, что редкость, по прочности коробки и качеству+надежности всё с запасом! Даже фундамент и утепление (а превышение этих двух параметров абсолютная редкость!!! ни разу не видел за 10 лет). Честно, без сарказма, можете собой гордиться! Все железобетонно!

С трубами конечно не стандарт, но при грамотном исполнении должно нормально послужить, тем более если уже 4 года без проблем.
Но таки на будущее теплый пол лучше делать единым куском трубы армированной сплошной алюминиевой прослойкой и без стыков в бетоне. (Долговечность и надежность, бла-бла, все дела).

Однослойное армирование, при разных условиях работы. Норма и не норма... У вас вроде норма.
Но плюс у вас есть неравномерная температурная деформация от нагрева трубы. Вот чтобы поверхность не трескалась от них - надо чтобы армирование было НАД трубой.
Если деформации конкретно вашей плиты скомпенсируют температурное расширение, то у вас будет хорошо, если нет, то соответственно не очень.
Наверняка сказать сейчас не смогу ибо много переменных, начиная от марки, жесткости и сечения трубы, шага труб, класса бетона и т.д.
В любом случае конструкция не ответственная, и её повреждение вряд ли повлияет на что-то кроме самих труб в полу.

скупой платит дважды. Ценить своё время тоже надо - время = деньги. 100% одна цельная труба надежнее чем полусотня стыков.

Получается размеры 20 мм, арматура, 30 мм, труба 20-22 мм и слой над трубой 18-20 мм? с общей толщиной 90 мм. Если арматура ≥d8 а400с, и бетон ≥М250 (класс В20), то вроде бы достаточно.
В общем отпишите после зимы как себя ведет в эксплуатации. Есть ли на поверхности трещины или нет.

Неплохо дом расширился. А я вот через полтора года думаю строиться. Остановился на каркаснике одноэтажном, накидал планировку 9 на 8. С фундаментом думаю, пока предварительно винтовые сваи. Читаю сп, технологию изучаю. Начинаю потихоньку проект рисовать. Вот даже не знаю, получится ли в свой бюджет в 500-600 уложиться. Мебель не включена. Скважина с септиком тоже, естественно, то есть чисто готовый дом под крышу с внутренними коммуникациями, отделку что-то простое. По максимуму своими руками, естественно. Чёрт его знает, выйдет ли уложиться.

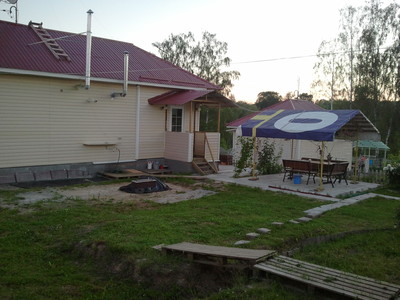

Навес у меня у самого есть, 20 кв.м. - на фото не влезает, чтоб передать всю прелесть. Белый матовый поликарбонат, столбы все белые, обрешётка вся белая, стены дома тоже белые, а по периметру густо заплетено виноградом. Чтоб дождь не забивал и виноград внутрь не лез зашито мелкой зелёной пластиковой сеткой (ячейка 2см). Потолки от 3 до 3,5 метров. Подсветка, все дела =) Полы бетоном цветным залил, чтоб летом из шланга мыть.

Так что жду диван =)

Спасибо за ответ. Я подписываюсь в ожидании дивана =)

Мне показалось, или ростверк надземный, просто окопан? А как связан новый фундамент со старым? У меня коллега пристрой-котельную делал, столкнулся с проблемой хождения одного фундамента относительно другого.

З.ы. Нравится мне это ласковое слово - пристраиваю) по площади уже как дом.

А Стены как утепляли? :) Что засунули в прослойку между полом и землей? Если б делал ленту, а не бурил отказался бы от тёплого пола?

Респект. За объём и глобальность работ респект.

Дизайн кухни (оранжевый цвет фасадов, плитка) так себе, имхо, но, как обычно отвечаю себе и другим - не нам же там жить.

Теплый пол теплый? Не знал что пп трубы используют для теплого пола - у них же теплопроводность никакая - плохо отдает тепло, а значит повышенный расход тепла, чтобы прогреть пол.

@moderator, нужен тег "кот"

Буровая установка доставила! Два уровня для контроля положения. Что использовал после дрели для редуктора?  Ну и традиционно для флуда, а почему не винтовые сваи?

ну если уж совсем по правильному, - температура должна быть 26 градусов по норме).
Дело в другом. Чтобы труба отдала такую температуру, видимо, нужно чтобы она имела свойство ее отдавать. То есть одно дело это металл, а совсем другое полипропилен.
Цитата из интернета:
Коэффициент теплопроводности полипропилена примерно в 230 раз ниже чем стали (0,16-0,22 и 46,5 соответственно) , а потому теплоотдача труб из него невысокая. Но от них и не требуется высокой теплоотдачи (скорее наоборот) , поскольку труба предназначена для того, чтобы доставить теплоноситель (например горячую воду) к отопительному прибору (радиатору, полотенцесушителю) с минимальными потерями энергии.

Я не спора ради, а сугубо из практики позволю себе несколько слов. Возможно мне попадался откровенный ширпотреб (хотя в магазинах прим.края я не встречал иного) как метапол, так и фитинги. ;) Спаяв PP и проверив его под давлением, можно со спокойной душой зашивать соединения гвл, плиткой и т.д. В случае с метаполом фитинги через 3 года, а в системе отопления итого меньше однозначно начнут течь. В местах соединения метапол расширяется/лопается и  у фитингов появляется люфт.

Да критиков-то до чертиков, особенно диванных... и даже не диванные, эХсперты чудят.

Что нужно так это индивидуальный расчет, всё остальное от лукавого.

Если что задумаете строительного - обращайтесь.

Раз несущая, то уже не стяжка. А ж/б плита.
Если потрескается, то еще не провалитесь. В подпол. Точнее не сразу, лет 5 еще может провисит (или нет, но это неточно - надо же знать сечение и шаг арматуры, тогда будет точнее).

В общем, честно,- странная конструкция получилась, когда полипропилен, внутри тонкой плиты... Если увидите, что сильно деформируется (деформировался) за зиму, отпишитесь, придумаем чего-нить, а так не волнуйтесь сильно.

вышку с угла на забитые в землю куски арматуры зафиксировать можно. 4 человека с трубой это =2-3 л.с. максимум, и редуктор 1/300. В общем если такую установку сварганили, то допилить её для закрутки винтовых легко уже будет. Усилие закручивания в 300-600 кг*м хватать должно.

Но раз глубина такая (расширение тоже приличная ), то вопросов по фундаменту нет, хорошо сделано! А то обычно сваи все делают мал мала меньше, а потом всё плывёт...

Вот вопрос только, а почему полипропилен на сварке? Надежнее метапол - и без стыков, и монтировать удобнее.
Арматура в центре плиты должна быть. Стыки труб резьбовые/разборные замуровывать в бетон нельзя.

Навес у меня у самого есть, 20 кв.м. - на фото не влезает, чтоб передать всю прелесть. Белый матовый поликарбонат, столбы все белые, обрешётка вся белая, стены дома тоже белые, а по периметру густо заплетено виноградом. Чтоб дождь не забивал и виноград внутрь не лез зашито мелкой зелёной пластиковой сеткой (ячейка 2см). Потолки от 3 до 3,5 метров. Подсветка, все дела =) Полы бетоном цветным залил, чтоб летом из шланга мыть.

Так что жду диван =)

Оч. круто. Всё делал сам, без посторонней раб. силы? Бюджет в итоге какой? Мне тоже нужно будет делать что-то подобное.

Стяжку на ДВП укладывали? Норм себя ведёт? :) Не разбухает, ничё? Или всё-таки что-то стелил?

Да меня тоже эта конструкция пугает. Неужели пп трубы вышли НАСТОЛЬКО дешевле обычной трубы для теплого пола?

Буровая установка доставила! Два уровня для контроля положения. Что использовал после дрели для редуктора?  Ну и традиционно для флуда, а почему не винтовые сваи?

Ээ, мужик, у тебя же глина до ядра земли. Эти столбики дают нужную площадь опоры? И на чем стоит основное строение?

Даже не знаю. просто плохо верится в то что ПП труба может настолько передавать тепло. У меня есть переход с 50-ки ПП на металл-трубу. вот даже просто элементарно дотрагиваешься до ПП-трубы а потом на металл. Тут никаких термометров не нужно чтобы понять тактильно разницу. Поэтому, начитавшись кучу профильных тем на форумах, сделал себе из металлопластика. Если например ваш котел выдает 60-70 градусов и температура пола составляет 20-25 и вы можете снять видео с подтверждением(если есть прибор конечно же), - то буду рад это увидеть
p.s.

Из СНиП 2.04.05-91:

 - коэффициент температурного расширения материала трубы, 1/С, допускается принимать:

для полиэтилена - 18,010 -5

для полипропилена - 15,010 -5

для поливинилхлорида - 6,210 -5

для металлополимера - 2,510 -5
В шесть раз больше коэффициент расширения между ПП и МП трубой

Автор молодец. Во всем кроме теплого пола. Водяной пол сам недавно сделал в ванной(частный дом). Остановился на металлопластике. Насчет пропилена очень удивлен как он может быть теплым?! Этот пол?! Конечно понимаю что автор скажет что вот уже такое-то энное время живет и пол теплый но я все равно не верю. Правильно выше написал человек что когда до металлической трубы прикоснутся нельзя, - полипропиленовую трубу можно легко держать руками. У нее же теплоотдача не та совсем.

Нет

Нет

Это кухнищееее, рай просто, хоть танцуй там! Молодец автор!!!

а я и не знал! ;-D Мы же не одиночный уголок скручиваем, а конструкцию из нескольких.

К слову прочность уголка 40х5 из С235 на сжатие/растяжение составляет ~9000 кг в идеальных условиях (без пластических деформаций).

Так что если их грамотно использовать (схема объемной фермы с раскосами), то таки можно.
