Маникюрный пылесос V2.0
Домашний маникюрный салон жены набирает обороты и мощности этого пылесоса стало не хватать. Нужно сделать что-то достаточно мощное, чтоб забыть про пыль совсем.

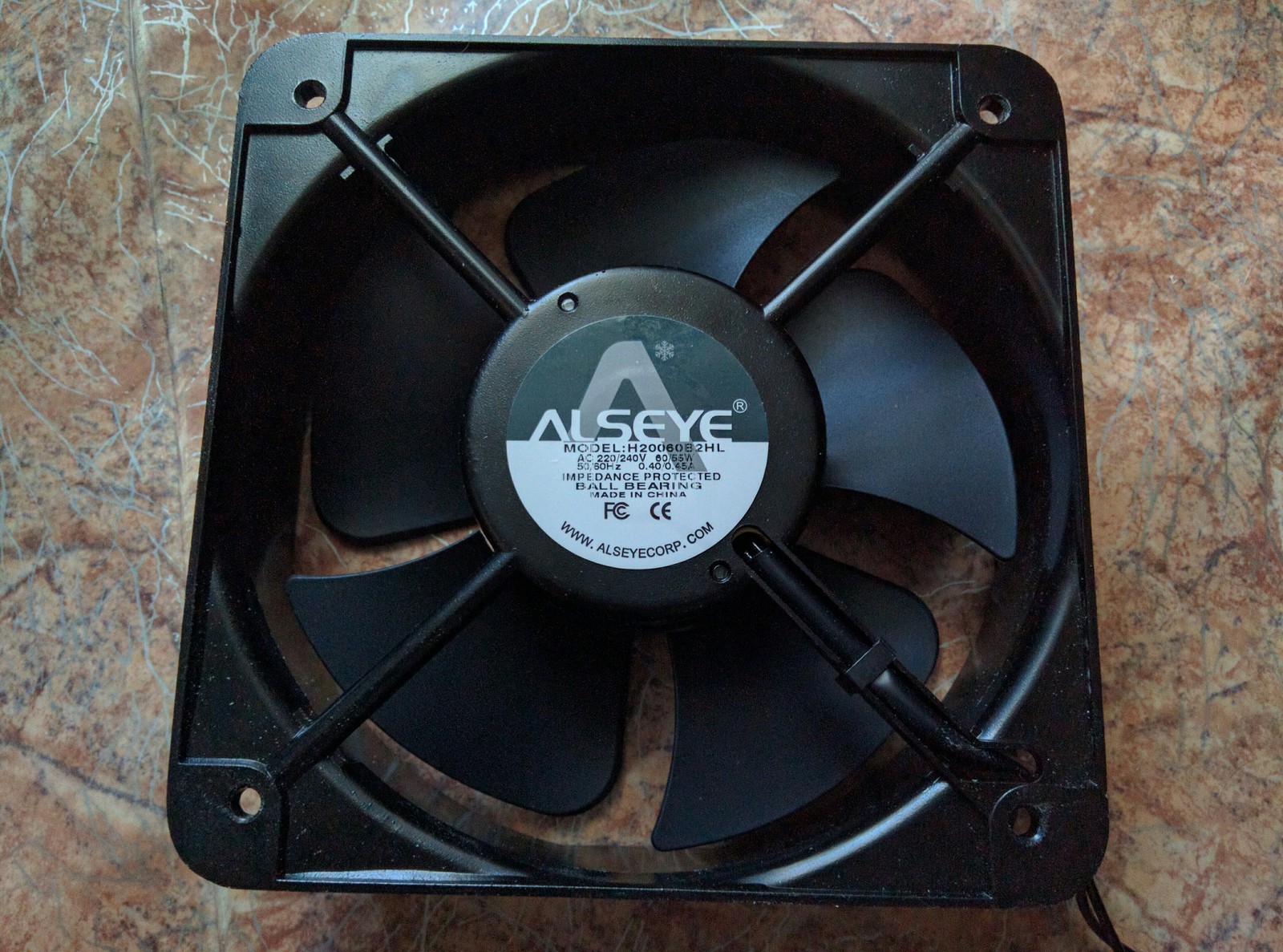

Долго искал подходящий вентилятор, в итоге остановился на этой модели с просто сумасшедшей для настольных пылесосов производительностью в 660 м3/час. Вокруг него и строился корпус пылесоса.

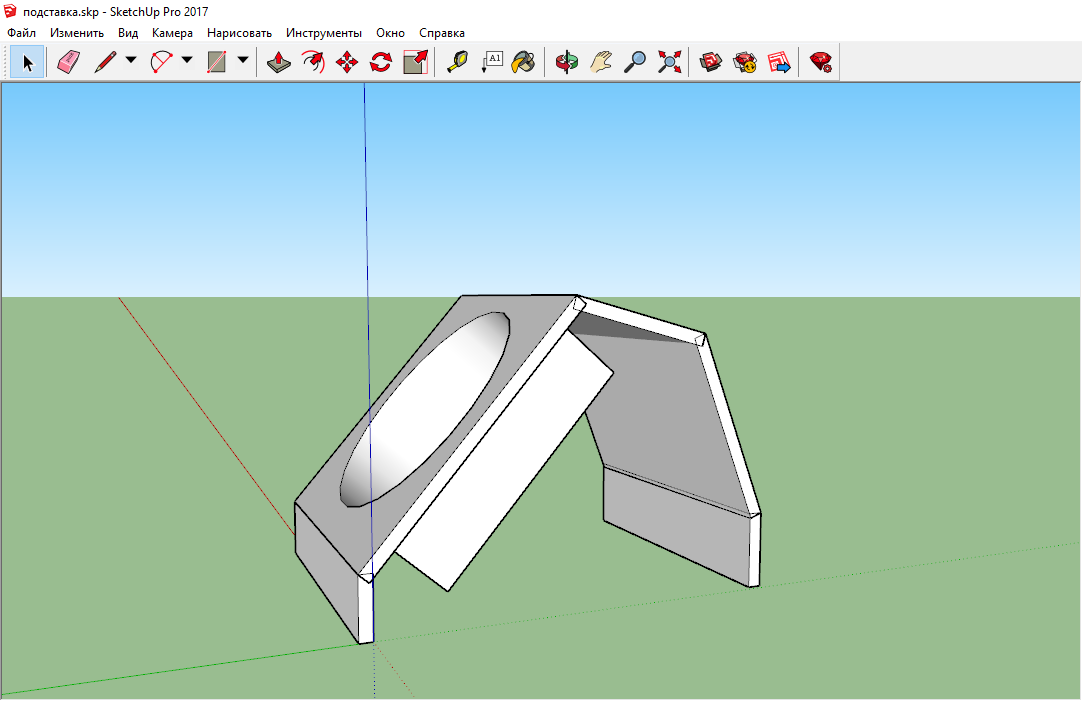

В этот раз уделил больше время проектированию. Для начала создал модель будущей подставки в программе SketchUp, она хоть и предназначена для совсем других целей, но мне в ней показалось удобнее, да и опыт небольшой есть.

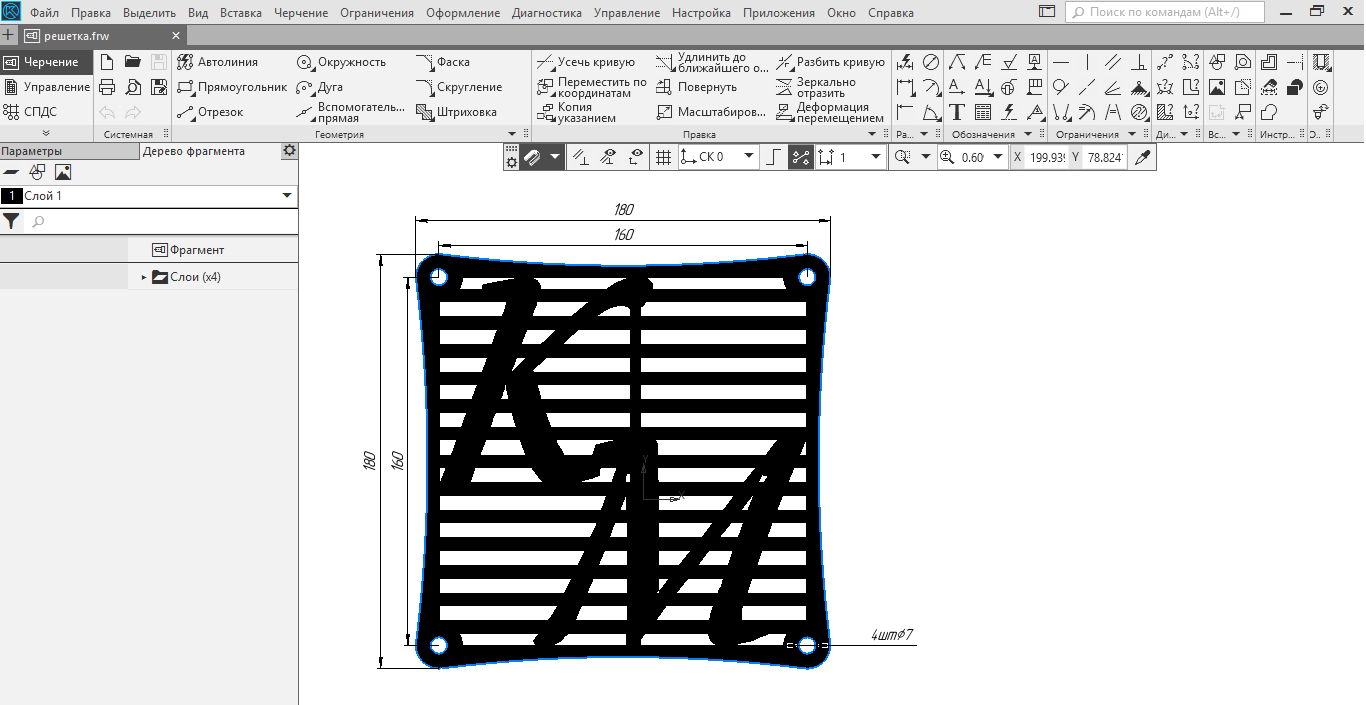

В прошлой версии слабым местом была пластиковая решетка перед вентилятором, она была не очень прочная, да и смотрелась не очень красиво. Будем делать новую из оргстекла. Лазера у меня дома нету, поэтому пришлось обратится в контору, которая занимается резкой оргстекла, но это после, для начала нарисуем решетку в программе КОМПАС 3D
Затем переводим растровое изображение в векторное с помощью программы inkscape, можно использовать Coral или любую другую, особой разницы нет.

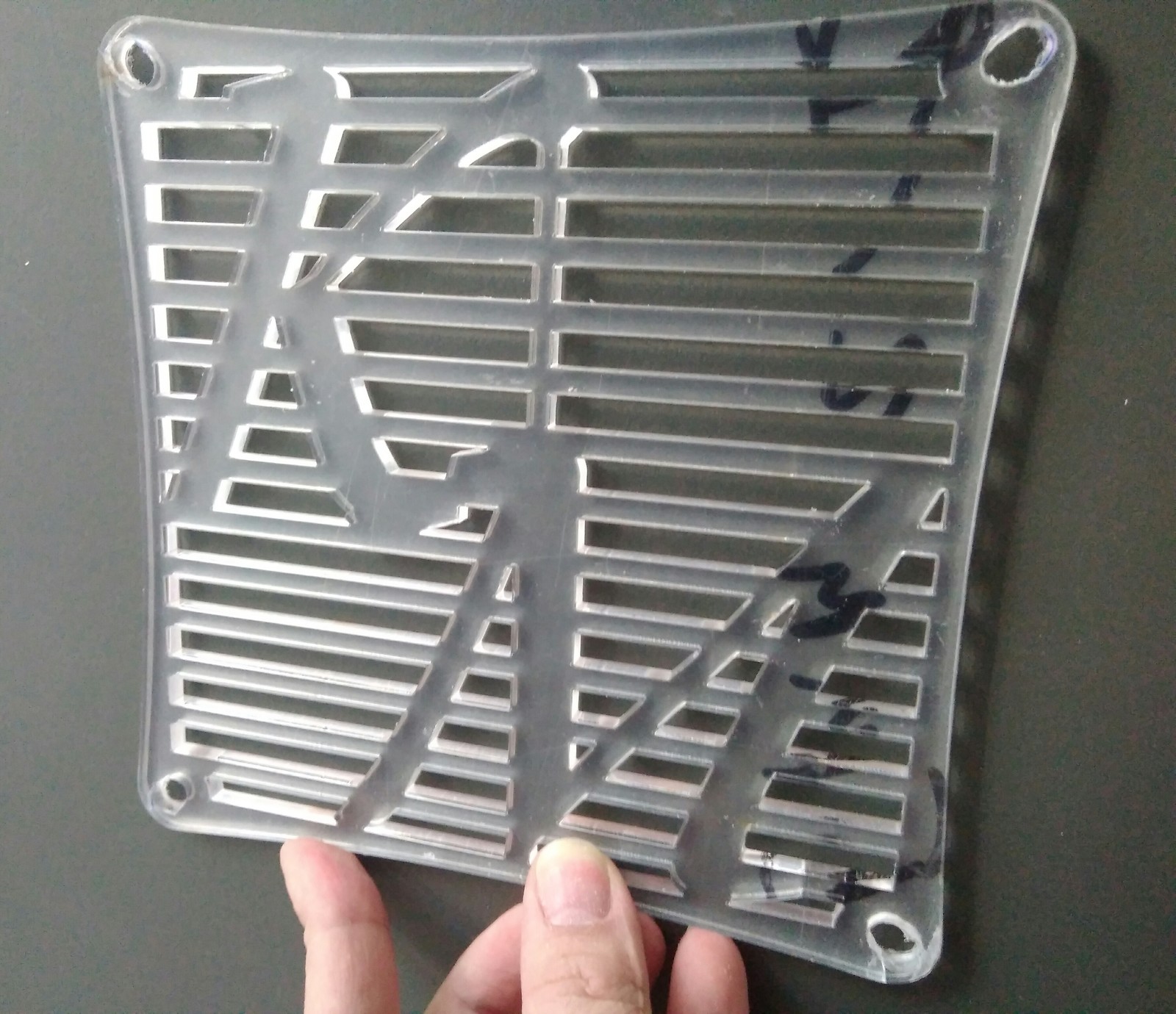

Отправляем на почту, оплачиваем и уже через полчаса забираем вот такую красоту. На надпись и мелкие царапины не обращайте внимания, с двух сторон наклеена пленка. И да, я немного косяк и умудрился перепутать расстояние между отверстиями, пришлось вручную подгонять.

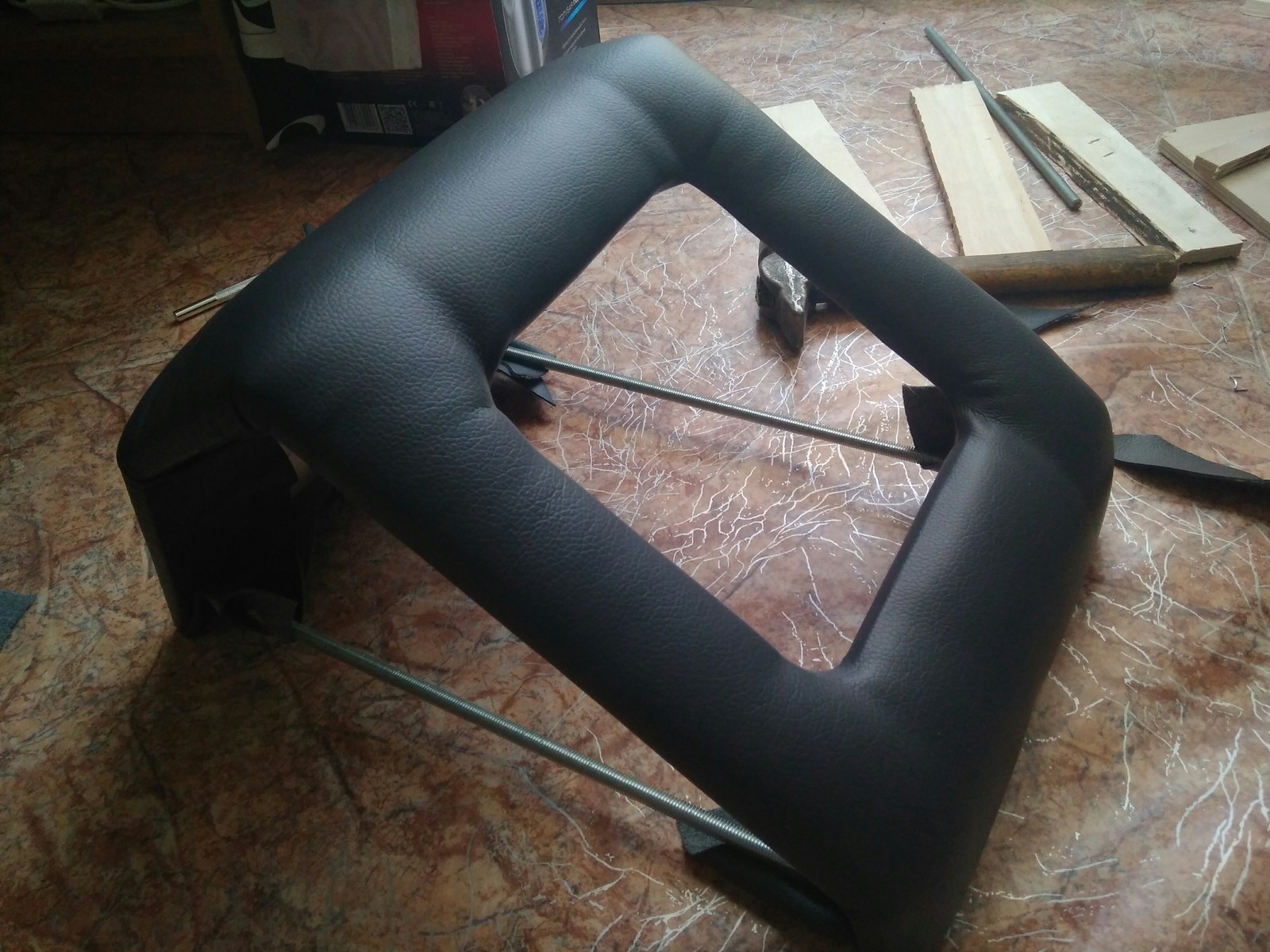

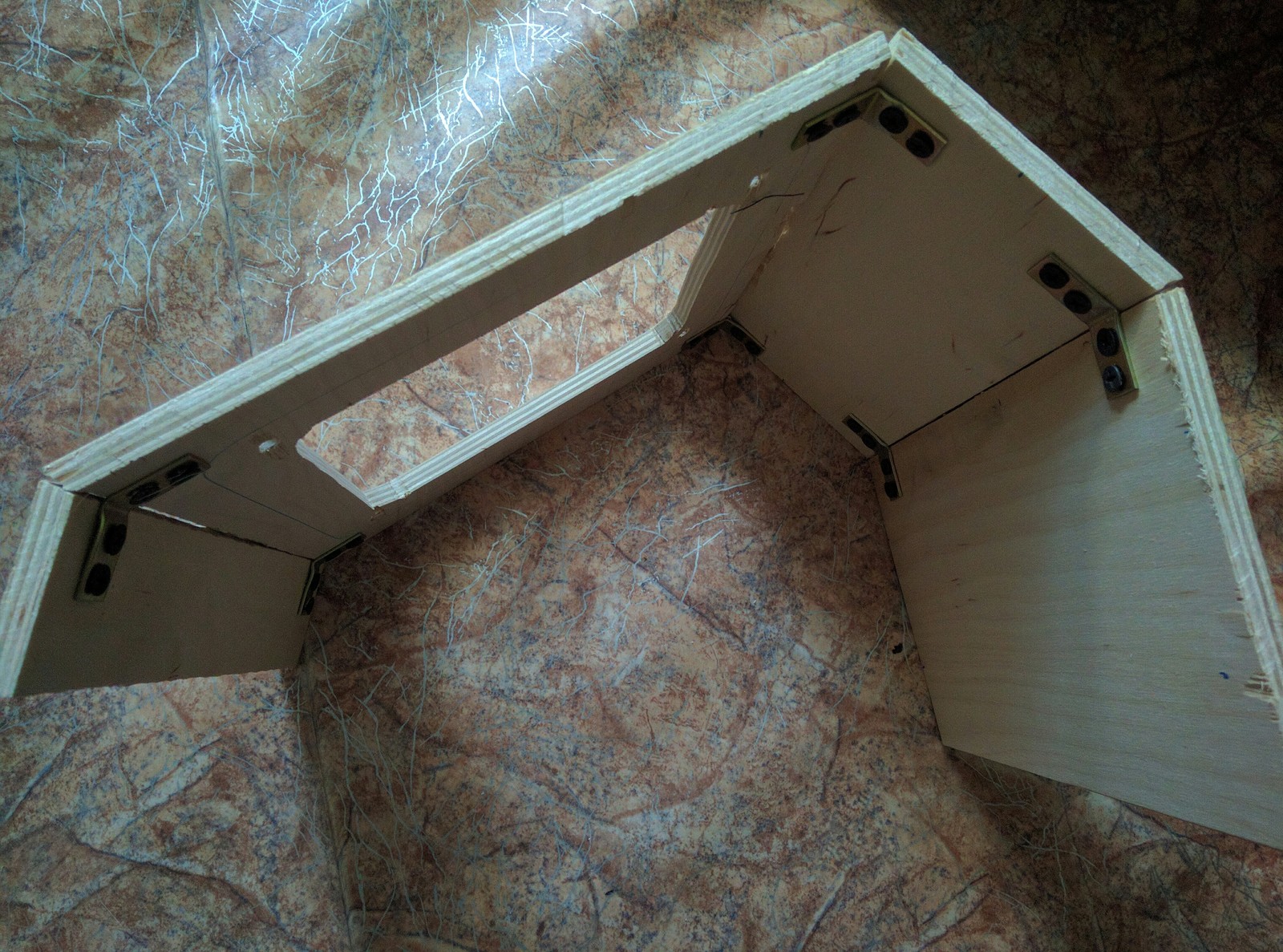

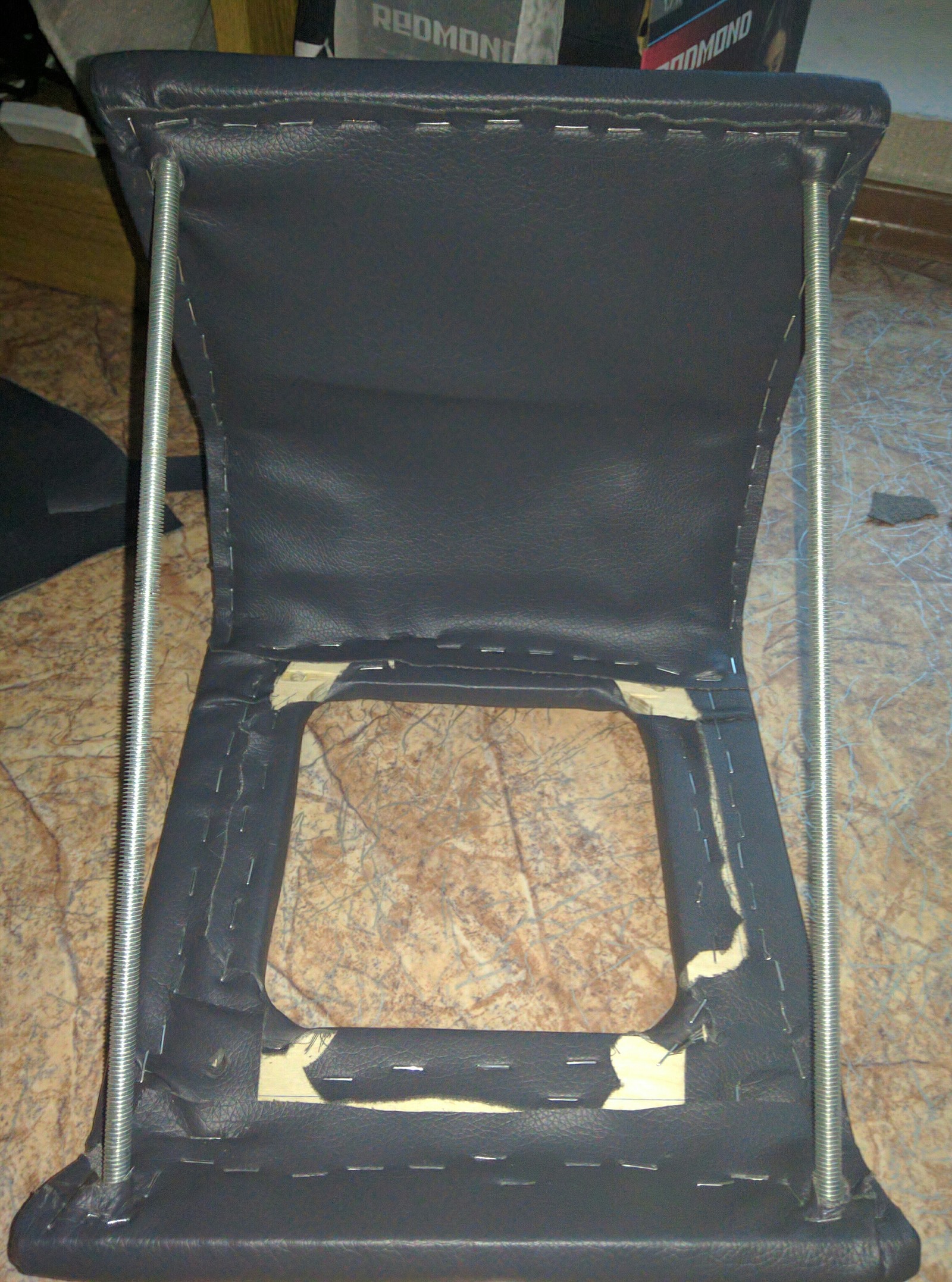

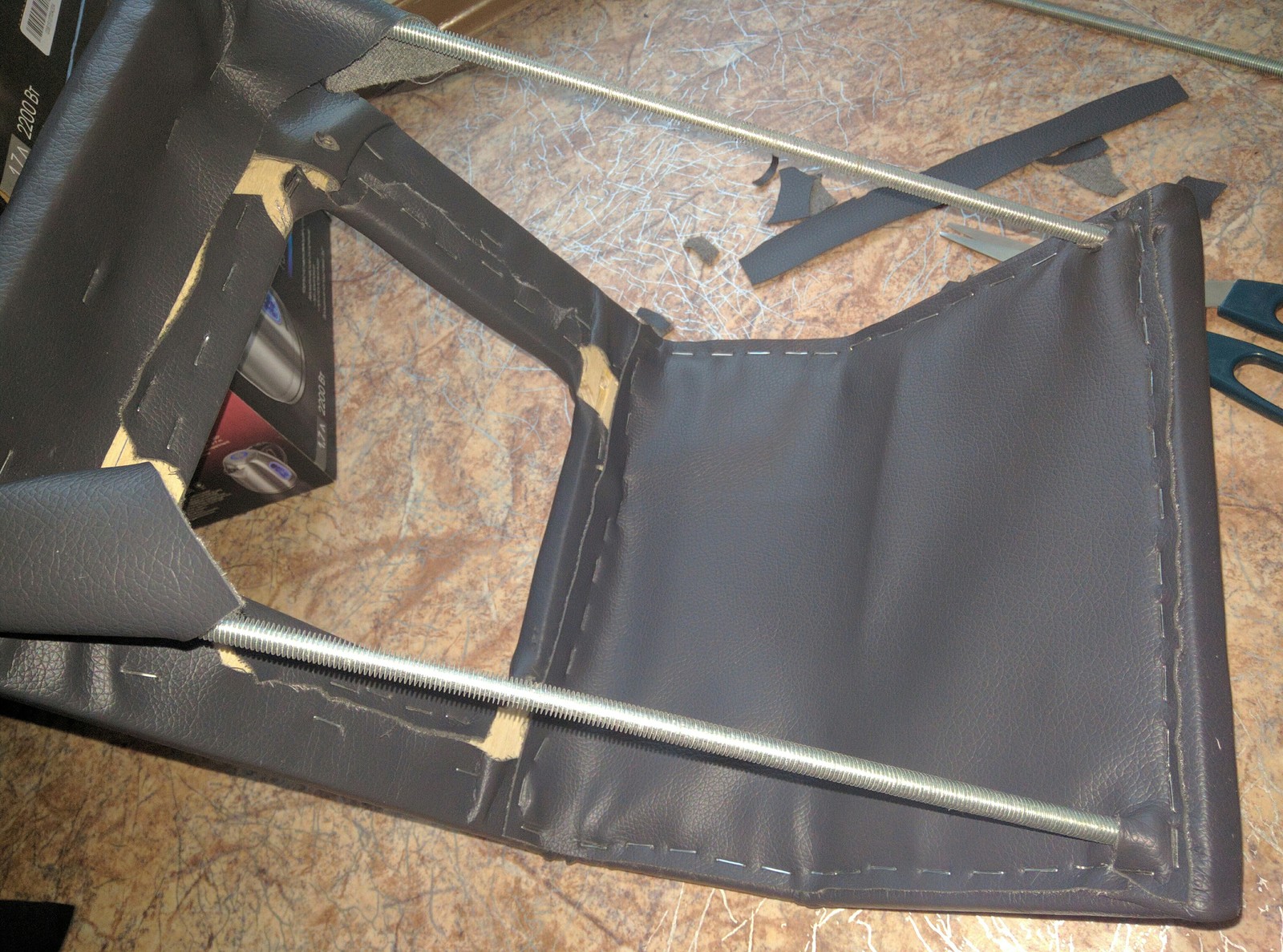

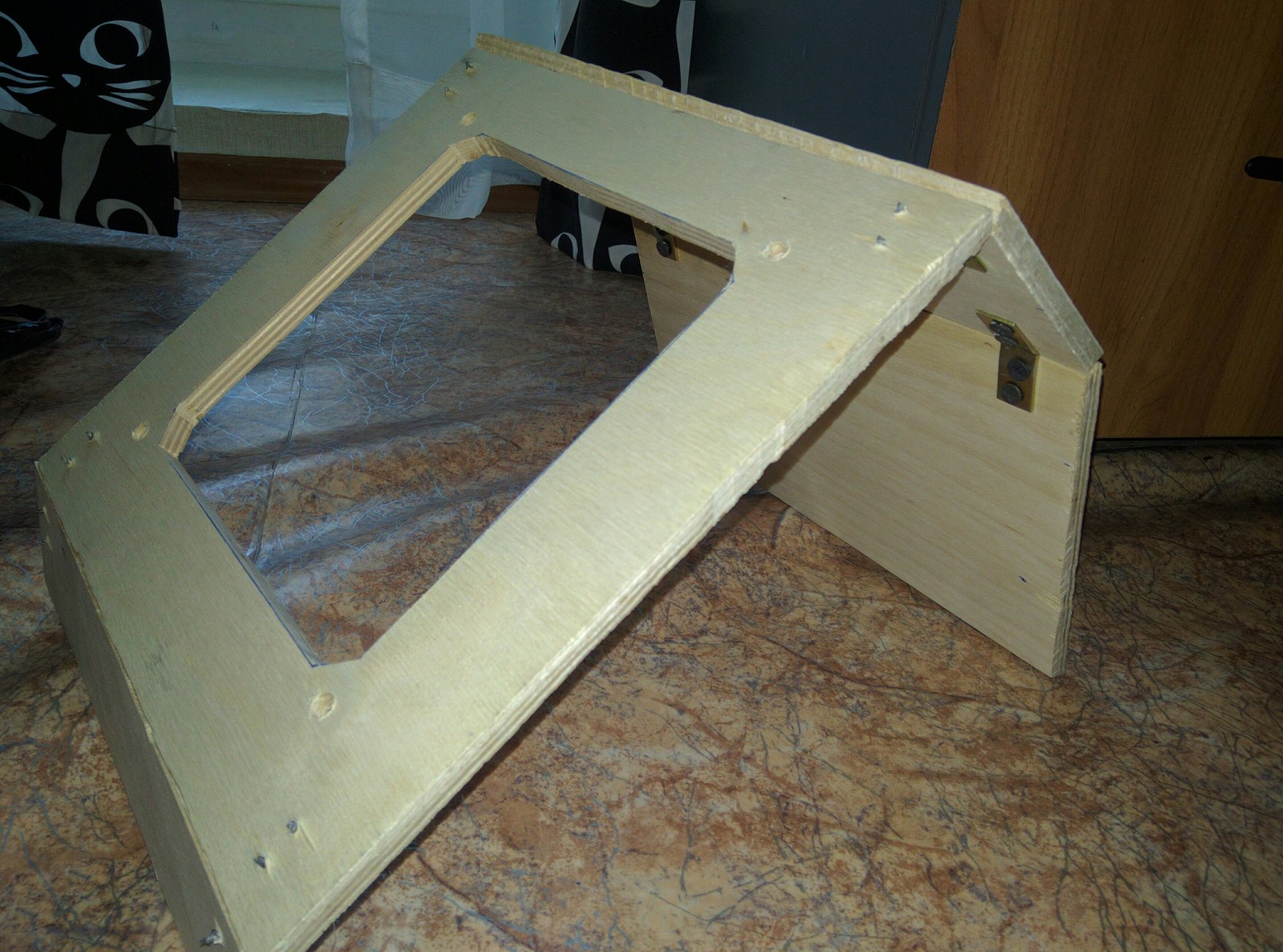

Дальше процесс примерно такой же, как и в прошлой версии, за исключением того, что я решил отказаться от боковых стенок и укрепил боковые стороны шпильками. Подробно описывать не буду, вот вам немного фото

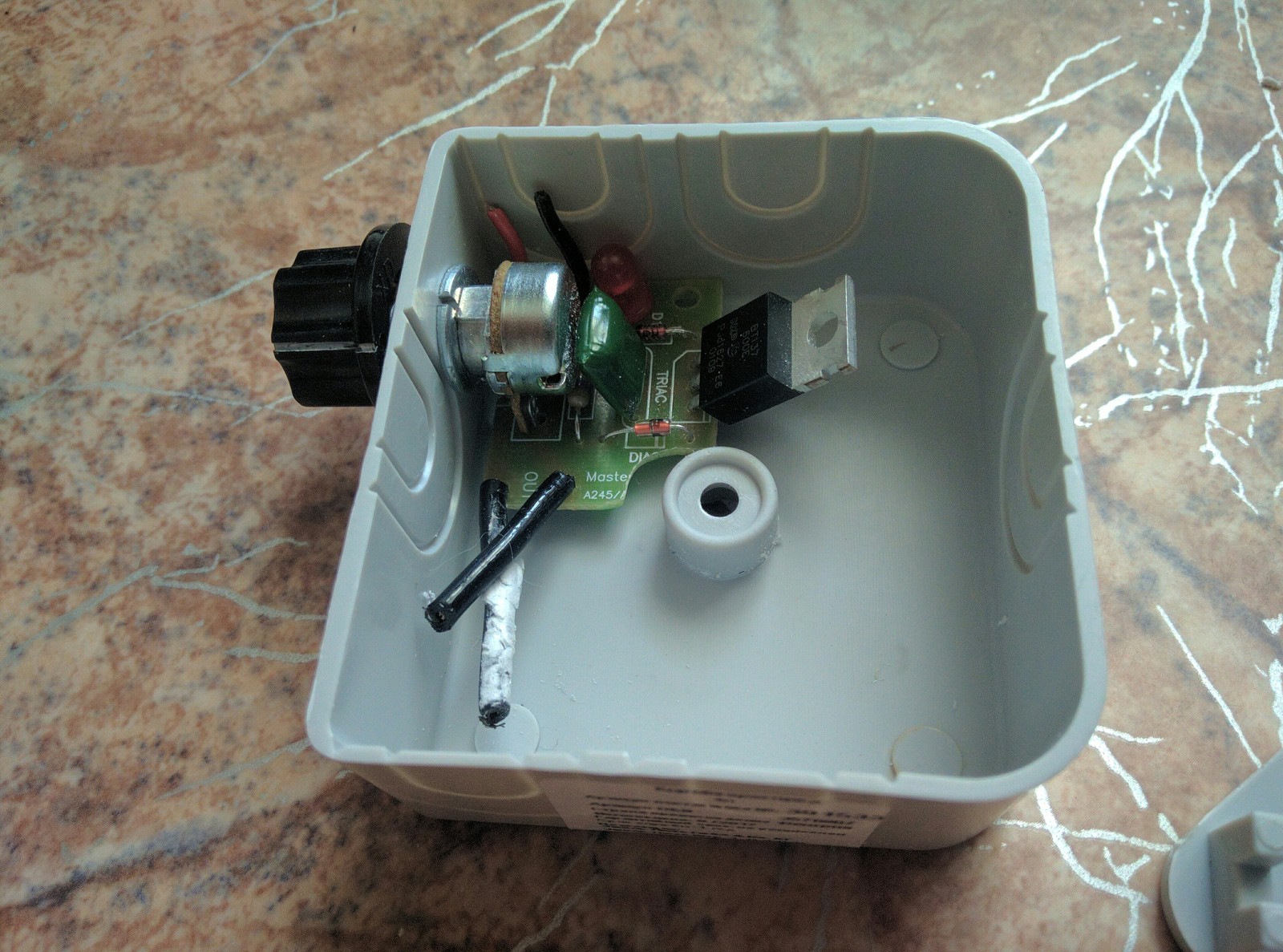

Для плавной регулировки оборотов вентилятора купил набор-конструктор от MASTER KIT, спаял и получилось вот это

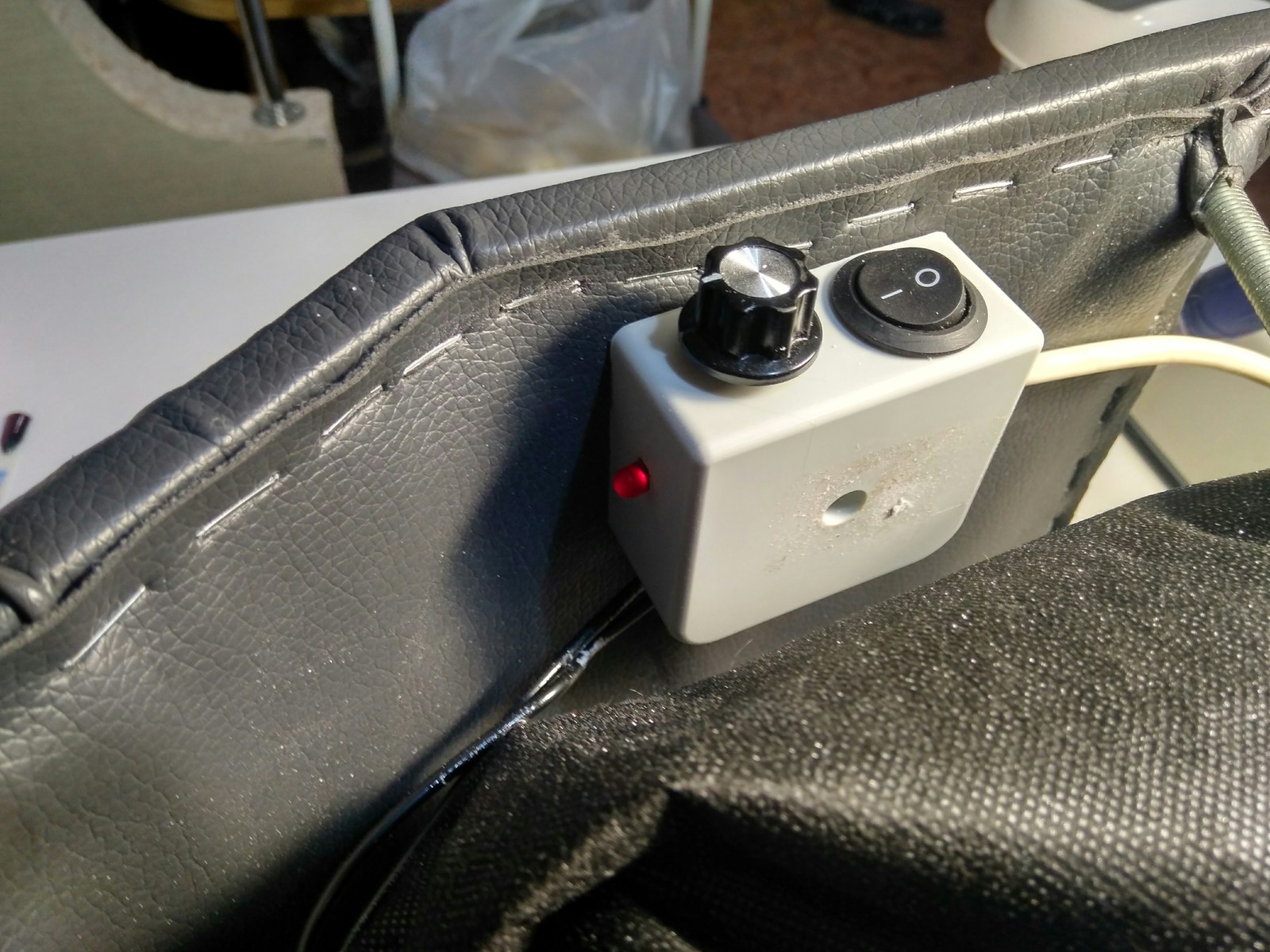

Добавляем кнопку включения, припаиваем провода подвода питания и от вентилятора, крепим к корпусу. Собираем все в кучу, одеваем также сшитый своими руками из флизелина мешок для сбора пыли. Все готово можно пользоваться.
Габариты готового изделия: Размеры 25х36х20, вес 3 кг
Ну и напоследок небольшое видео демонстрации работы маникюрного пылесоса. Он, конечно, шумный, но это скорее гул, телефон записывает звук очень коряво.
Всем спасибо что дочитали до конца и не бойтесь делать что-то своими руками.
