Kyocera 5521. Распространенная болячка. Лечим1
Здравствуйте, пикабушники. Решил начать блог о ремонте принтеров, опыт есть, а все молчал, лень да и только.

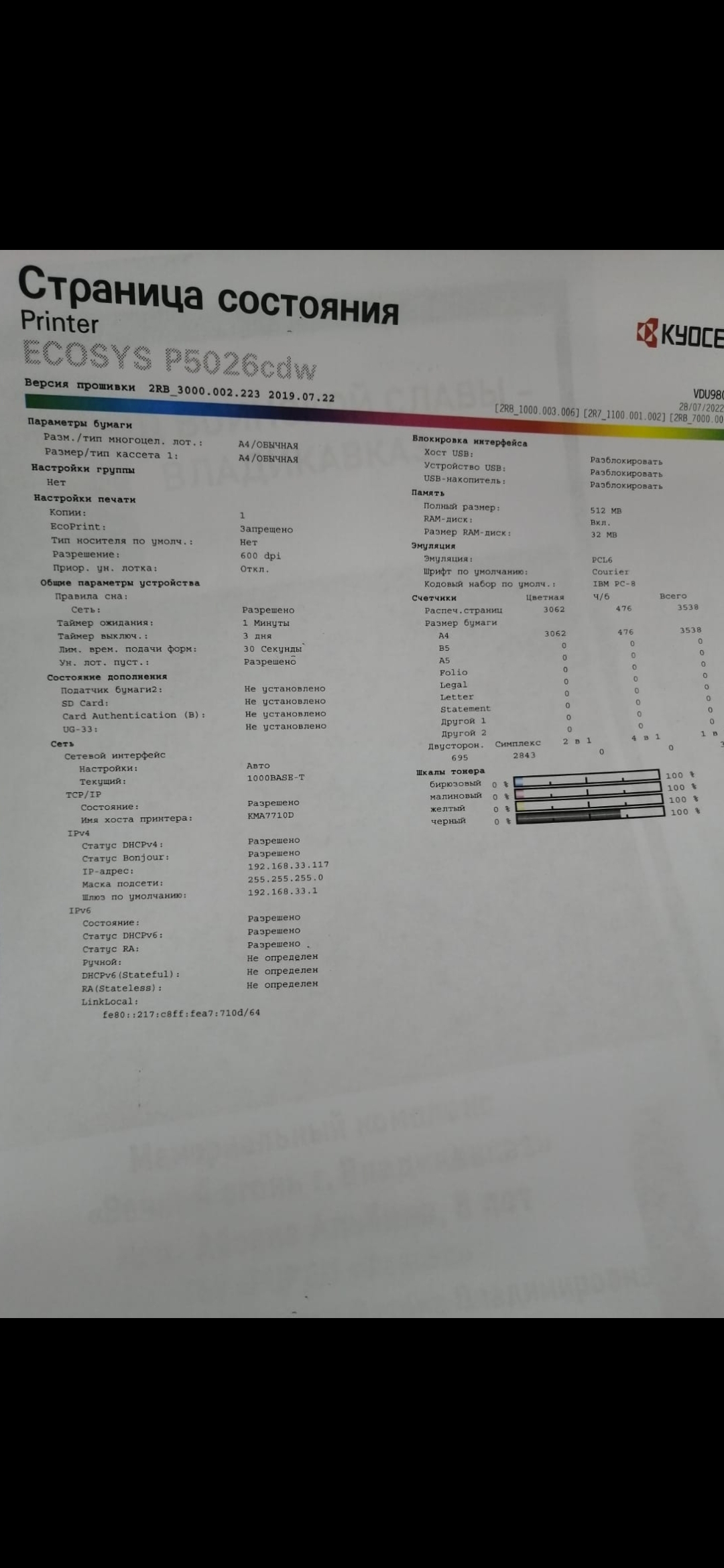

Принесли к нам киосеру 5521 с проблемой, полосы и грязь на листе. Проблема распространенная, и было уже понятно куда копать, на моменте тест листа.
Открываем передний лоток приема бумаги, откручиваем два винта, держащие переднюю крышку.
Поворачиваем мфу к лесу передом, ко мне задом, открываем заднюю крышку и откручиваем там еще два винта, что держат блок барабанов и ленту переноса.
Возвращаем принтер лицом к лицу и открываем переднюю крышку, что открутили ранее (делается максимально просто, берем по бокам и тянем вверх, открывается на раз).
Откручиваем еще два винта, что держат блок ленты, плюс вынимаем шлейф.
Также не забываем вытянуть рычаг привода, иначе не вытащите ленту, а если вытащите, то вы очень сильный человек, но без привода блока барабанов, отломали)
Извлекаем ленту с блоком барабанов, тянем на себя, она на салазках и откладываем на удобную рабочую поверхность.
По фото виден дефект, явно проблема с ракелем или даже с системой удаления тонера с ленты, лишний тонер не счищается. Откручиваем еще два винта и снимаем ракель с шнеком
Снимаем систему удаления тонера с ленты.
Проверяем ее работоспособность, когда я крутил шестерню шнек стоял на месте, ибо тонер уже закоксовался.
Тщательно ее чистим всё от тонера. Разбираем её, особо сложного ничего нет.
Откручиваем ракель (два винта), пылесосим пылесосом для тонера (бытовой убьете, еще и током ударит).
Чтобы не испачкать руки лучше работать в мед. перчатках.
Извлекаем круглую пружинку с белой крышки, отщелкиваем белую крышку и снимаем. Далее отщелкиваем черную крышку (все защелки видно, кроме одной, скрывается с внутренней стороны черной крышки). Вынимаем длинную пружинку, толкающую тонер, отщелкиваем шестерню шнека и вынимаем сам шнек, снимаем уплотнительное поролоновое кольцо с шнека.
Осмотр показал, что в районе "толкающей пружинки" сточило пластик шнека, и со стороны шестерни, так как сам шнек не мог крутиться, тоже сточен пластик. Заказываем новый шнек и устанавливаем обратно, собираем все в обратном порядке.
Снимаем саму ленту переноса (снимается вверх), она держится лишь в пазах, винтами не закреплена.
Под лентой располагаются фотобарабашки и блоки проявки, чистим только фотобарабаны, блоки проявки не трогаем, от слова совсем! (барабаны долгое время нельзя оставлять на свету, могут быть засвечены).
Барабан можно не разбирать и аккуратно почистить, просто прокручивая, ролик заряда также можно почистить не снимая.
Чистим сухой не абразивной тряпочкой, если на барабане "березка", то допустимо смочить немного тряпку в спирте, я обычно чищу зеленым мускулом, там все таки нашатырный спирт, что имхо, более щадящее средство, но потом все тщательно вытираю насухо.
Устанавливаем все барабаны по окончании чистки обратно, не забываем соединить шлейфы. Систему удаления тонера прикручиваем обратно к ленте переноса на два винта. Ставим ленту обратно и заталкиваем все обратно в принтер.
Собираем все в обратном порядке.
Проверяем работоспособность (Оно живое!).В моем случае все обошлось заменой шнека, больше проблем не вылезло, а могли.
