Кордовый моделизм⁠⁠

Однажды в древний человек привязал палку к веревке - так появился кордовый моделизм.

Это шутка. Первые упоминания о кордовых авиамоделях относятся к 1926 году, официальным отсчетом начала эры кордовых моделей считается патент Джима Уолкера полученный на систему управления полетом с помощью двух тросов (корд) в 1942 году.

Использованы материалы http://f2b.io.ua/, vk.com, http://sportprimorye.ru/, http://bystryi.silnyi.ru/, rcdesign.ru, http://uralrc.com/, fasr.ru, http://www.rc-club.by/, http://fams-rus.ru/

Общим и главным принципом кордового моделизма является управление или удержание модели перемещающейся по кругу посредством "корд" стальных тросов или проволок. В условиях отсутствия радиоуправления, это был единственный способ управления моделями движущихся объектов непосредственно человеком. И этот способ давал  прямой контакт с моделью, что даже сейчас, в век радиоволн, когда "коптер есть у каждого второго", является огромным преимуществом перед только визуальным контактом у R/C моделей.

Популярность кордовых моделей была и остается огромной во всем мире.

В России, к сожалению, весь моделизм пока в упадке, многие направления вымерли или держатся сугубо на оставшихся со времен СССР фанатов, но мы теряем надежд на возрождение, благо что моделизму подвержены все слои населения. Говорят что даже сам Дмитрий Анатольевич в детстве был механиком на кордовой гонке класса F2C.

Весь кордовый моделизм в России является спортом высоких достижений, заведуют всем Федерации соответствующего вида спорта, проводятся соревнования начиная с районных, кубки и чемпионаты, вплоть до чемпионатов Мира, фиксируются рекорды, и присваиваются спортивные звания до ЗМСМК (заслуженный мастер спорта международного класса).

На фото команда кордовиков-авиамоделистов на Чемпионате Европы 2015год г. Пазарджик.

Глобально кордовыми бывают авиамодели, автомодели, судомодели. Для их запуска необходим кордодром.

Судомодельный (модель стартует при помощи резинки, это она плавает на переднем плане, без нее корд провисает до воды и стартовать невозможно)

Автомодельный летний (модели запускаются специальной штангой)

Автомодельный зимний (используется обычная хоккейная коробка, аэросани запускаются руками)

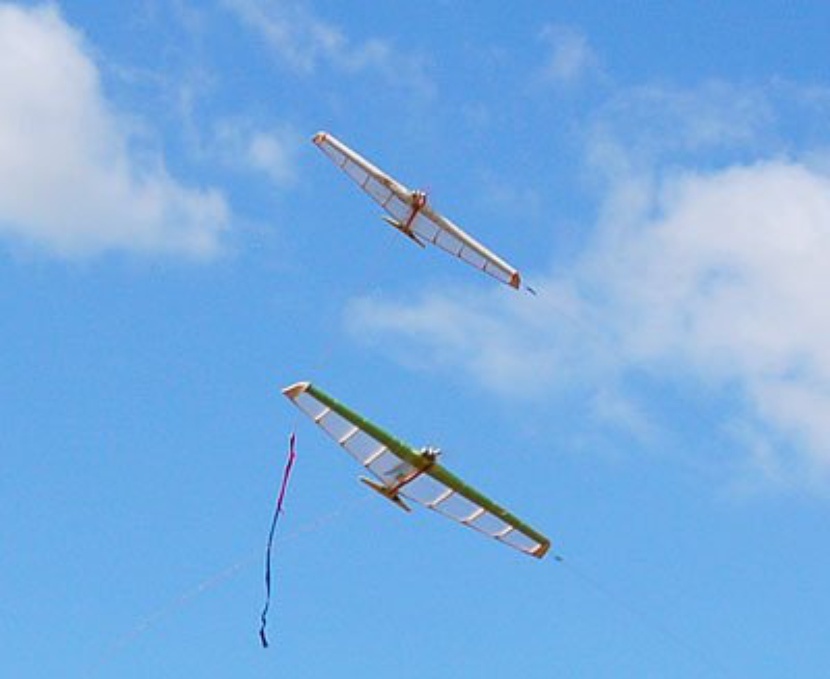

Авиамодельный (на асфальте летают все кроме воздушного боя F2D, бойцы летают на траве)

Для запусков используются корды длинной 15м 92см, что в длине круга дает ровно сто метров, как правило "база" 10 кругов, что получается километр.Как видите посчитать скорость модели не трудно.

Диаметры корд соответствуют требованиям безопасности классов модели, для примера если гоночные авиамодели F2C летают на двух стальных мононитях диаметром 0,3мм, то гоночные автомодели "Класс5" ездят на проволоке диаметром 2,1мм.

В некоторых видах авиамодельного спорта длину корд пришлось увеличить, так как скорости моделей подошли к пределу возможностей человека управлять ими.

У авто и судомоделей один конец корда прикрепляется к кордовой планке установленной на модели, второй конец к кордовой планке установленной на пилоне в центре круга.

В автомодельном спорте есть помощник-центрмаршал который не дает корду коснуться земли при старте, и принудительно раскручивает-разгоняет модель из за чего у модели разгружаются колеса и двигателю становится крутится легче, отчего увеличиваются обороты мотора и он входит в резонансный режим работы (используется настраиваемый резонансный выхлоп - резонансная труба) и скорость возрастает многократно.

На фото "крутильщик" за работой

После разгона он заскакивает на специальную площадку и ждет окончания заезда.

В скоростных авиамоделях корды крепятся одним концом к качалке управления, другим к ручке управления и для вхождения в "режим" модель раскручивает пилот.

То есть модель стартует и летит на скорости около 80 км/ч после разгона модель "втыкается" и скорость в течение нескольких секунд возрастает до 300 км/ч. Удержать ручку управления в руке на такой скорости невозможно, модель слишком сильно тянет из круга, потому пилот втыкает ручку в специальную вилку установленную на пилоне в центре и весь полет бегает уже вокруг нее.

"Пони бегает по кругу"

На фото ручка управления скоростными авиамоделями F2A

На фото скоростной мотор 2,5 см3 с резонансной трубой, максимальные обороты примерно 45 000 (сорок пять тысяч) оборотов в минуту.

Немного о моторах.

В моделях всех видов как правило используются калильные двигатели работающие на метаноле, оснащенные резонансными трубами или глушителями (причем глушители не столько глушат звук, сколько не дают двигателю "дышать", такая вот борьба со скоростью под эгидой борьбы с шумом), или электромоторы с неодимовыми магнитами и литий-полимерными батареями, причем электрички уже "забарывают" ДВС в плане скорости, имеются классы с компрессионными ДВС (типа дизелЯ).

На фото компрессионный гоночный мотор F2C

О моторах можно писать бесконечно, ибо это то чем достигается победа, в рамках одного поста я не смогу рассказать о всем многообразии движителей моделей.

Модели

Судомодели бывают с гребными и воздушными винтами, оснащенные двигателями внутреннего сгорания объемом от 2.5 до 10 см3, или электродвигателями на 42 вольта с массой модели от 0.75 кг до 2.5 кг. Единственное условие победы достижение максимальной скорости.

Один и наших рекордсменов Рашид ХАБИБУЛИН чемпион Мира 2013г с результатом 206 км/ч

Все модели и моторы делаются своими руками, даже если покупается мотор или какой нибудь редуктор, то доработки его до чемпионатного уровня осуществляются схожие с изготовлением его заново. Огромное количество знаний и опыта необходимы чтобы создать модель и двигатель, модели проектируются на компьютере, продуваются в аэродинамических трубах, для поршней двигателей разрабатываются новые сплавы, в топливо добавляются присадки улучшающие работу двигателя ресурс у которого на час его работы, при изготовлении используются и кевлары, и углепластики, итд, много всего. Поэтому во всех технических видах спорта, это не "хобби", это именно жизнь ради спорта. Кроме создания самой техники, необходимы тренировки, много тренировок, например авиамоделист-пилотажник, делает минимум 5 тренировочных полетов в день, каждый день, без исключений.

Автомодели

Как и в судомоделях главное - скорость. Модели с приводом на колеса, с двигателями от 1,5 до 10 см3, или с воздушным винтом от 1.5 до 2.5 см3, ведутся разработки новых электрических классов моделей. Рекорды скорости в России в 2015 году для "Класса1" с ДВС 1,5 см3 - 256 км/ч, для "Класса5" с ДВС 10 см3 - 335 км/ч.

Это летние модели с воздушным винтом(на фото снят), и со сложенными для транспортировки кордовыми планками .

Так же существуют классы моделей копий с ДВС и зимний автомоделизм где соревнуются аэросани у которых вместо колес лыжи или коньки. У моделей-копий кроме скорости в зачет суммируется стендовая оценка качества изготовления, и копийности.

Летняя модель-копия

Зимняя модель-копия аэросаней

Зимняя скоростная модель АС-2

Зимние классы считаются юношескими, во времена СССР были очень популярны, когда я в середине 80-х победил в городских соревнованиях и выиграл путевку на "Россию", в стартах участвовало около 120 спортсменов. Сейчас в Новосибирске этим не занимается никто :-(

В кордовом авто и судомоделизме спортсмен не управляет моделью, но существует вид спорта в котором моделист непосредственно "рулит" моделью.

Но из за ограничений сайта о кордовом авиамоделизме в следующем посте.
