Как я велосипедный вынос точил
Велосипедный вынос это деталь, соединяющая шток вилки и руль. Мой был слишком длинным для меня. Те, что можно было купить либо нужно было ждать из-за границы (а лето кончается), либо стоили больше, чем у меня было свободных денег. Решено было точить самостоятельно из бруска алюминия Д16Т. Жаль, что у меня не ЧПУ станок. Видео процесса, как всегда, в конце.
Дисклеймер: да, конечно, понятно, что я мог потратить то же время на написание кому-то сайтика и на часть заработанного купить фабричный вынос или на все заработанное заказать фрезеровку. Да, дизайн кому-то покажется брутальным, кому-то угловатым, но я его специально таким задумал под себя. Можно заметить огрехи производства и некачественную анодировку, но я все же "ненастоящий сварщик", это просто хобби.
Для начала я начертил вынос в САПР и распечатал его на 3D принтере. Проверил, все ли стыкуется между собой, удобен ли сам вынос.
Затем нашел брусок алюминия и расточил отверстия под шток и руль. Для соблюдения перпендикулярности, был выточен псевдошток под слабую посадку и деталь выставлена по столу фрезера. Вот результат. Можно было бы и так оставить, но руль не хотел вставляться.

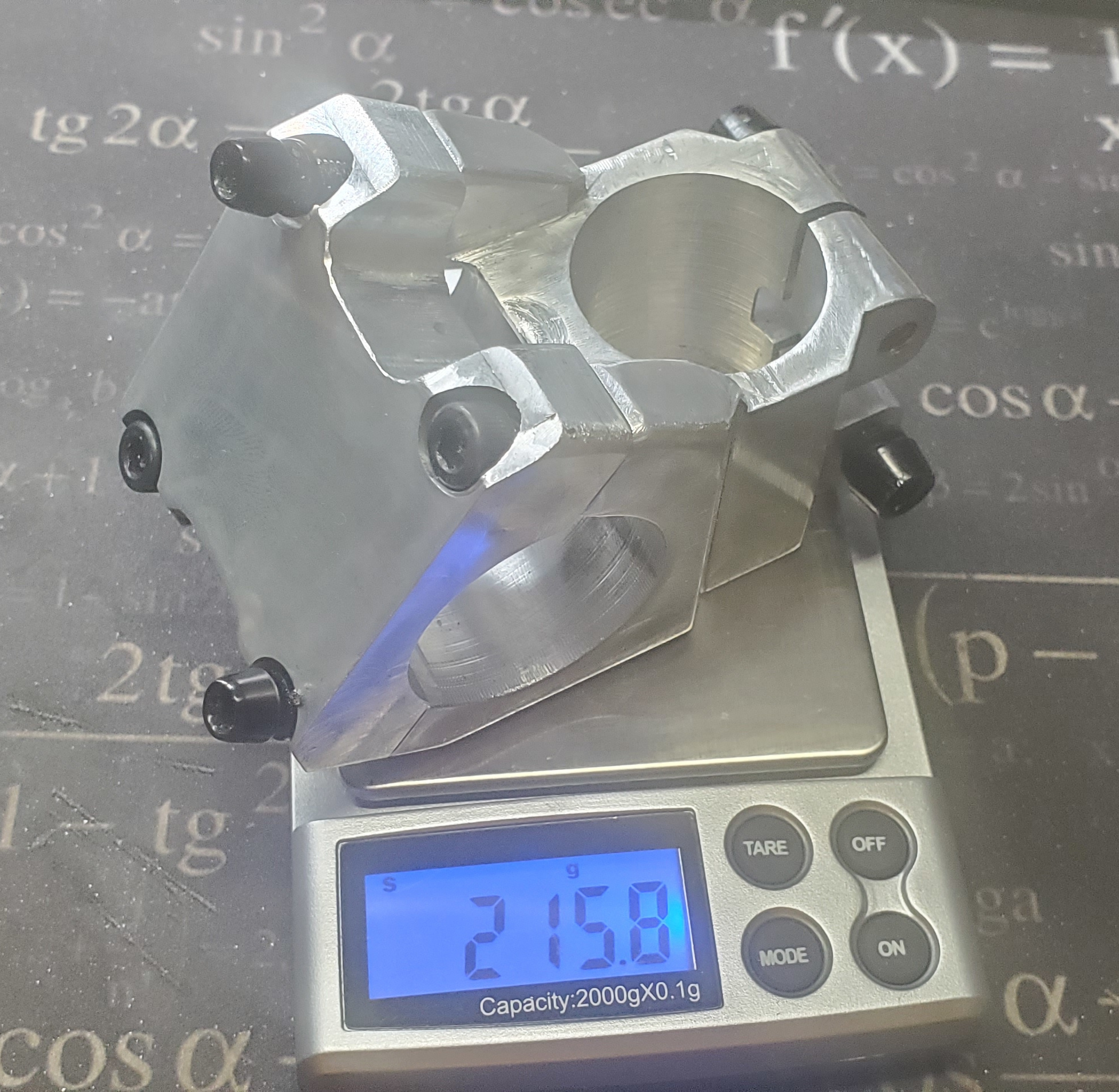

Ну, а потом понеслась длинтельная фрезеровка и отсекание лишнего. В итоге получился такой красавец:
Ну то-есть такой:
Затем я просто анодировал его как умел и поставил на байк. К слову сказать вынос вполне выдерживает меня при езде даже по дертам. На вынос ушло около 3-4 дней в сумме. Стояла бы передо мной еще раз такая задача, наверное я бы не взялся, хотя кого я обманываю...
Для тех, кто хочет посмотреть процесс подробнее, прилагаю видео:
