Как правильно расположить ZBBridge
Продолжаю извращения с у-вами для умного дома.
Мониторю качество сигнала разных датчиков и возник вопрос - как правильно разместить шлюз, чтобы сигнал распространялся наиболее далеко.
Нагуглил:
На плате SM-011 V1.0 используется классическая печатная F-образная антенна (Inverted-F Antenna — IFA). Для таких антенн характерна тороидальная (бубликообразная) диаграмма направленности.
Тип: Почти всенаправленная (Omni-directional) в плоскости, перпендикулярной самой антенне.
Максимумы: Наилучший сигнал идет «в стороны» от длинной части печатного проводника (перпендикулярно оси антенны).
Минимумы (слепые зоны): Сигнал значительно слабее вдоль оси самого проводника антенны (в «торцы» платы).
Поляризация: Линейная. Для лучшей связи устройства в сети должны быть ориентированы в одной плоскости.
Размещение: Чтобы покрытие было максимальным, шлюз лучше располагать вертикально (антенной вверх или вбок) в центре помещения.

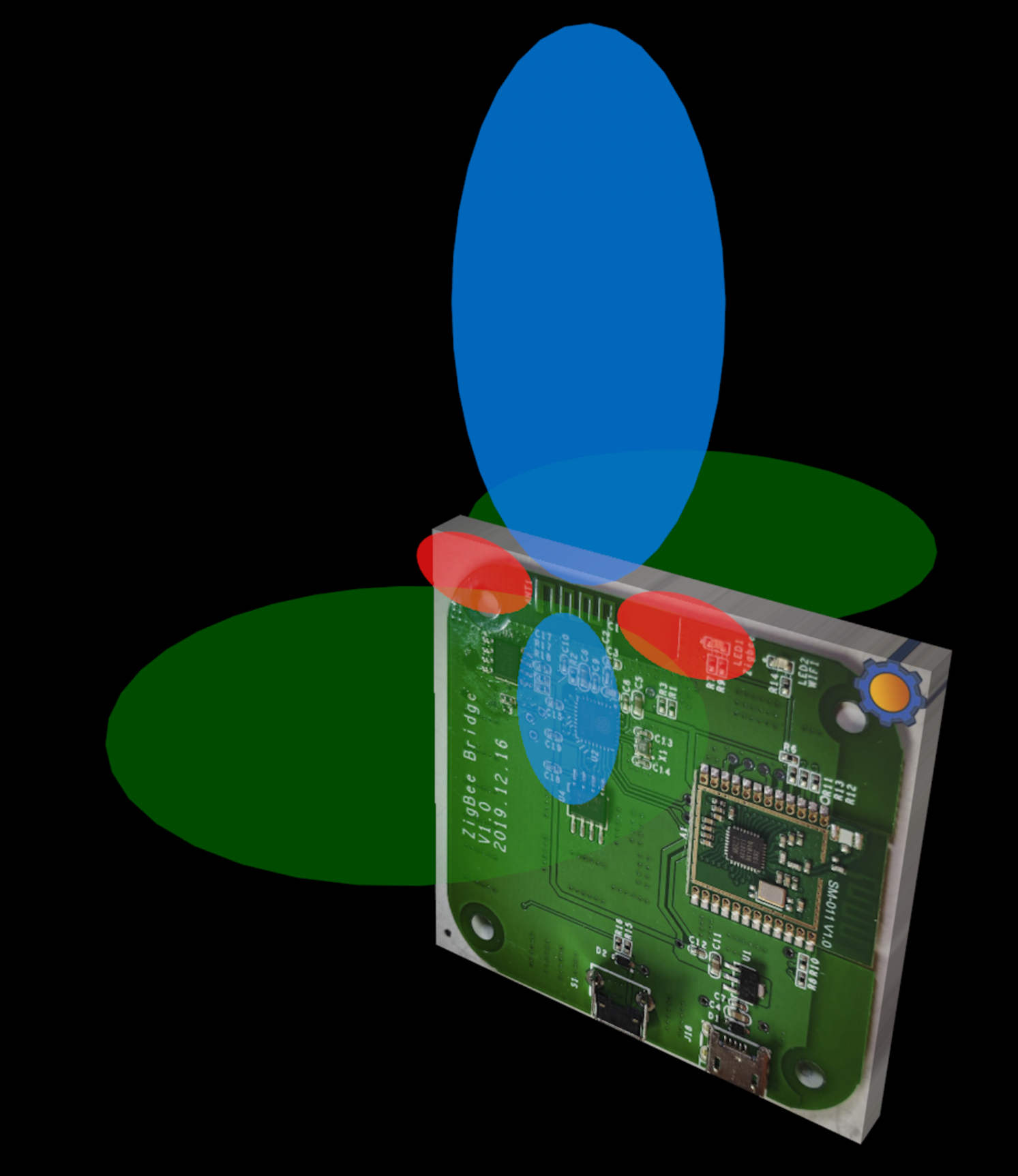

Мало что понял. В результате визуализировал текст в виде рисунка.
Красное - мертвые зоны, зеленое - наибольшая мощность/дальнобойность.
Шлюз следует ориентировать по наибольшей "оси" помещения.
Ну, в принципе я так всё и сделал.

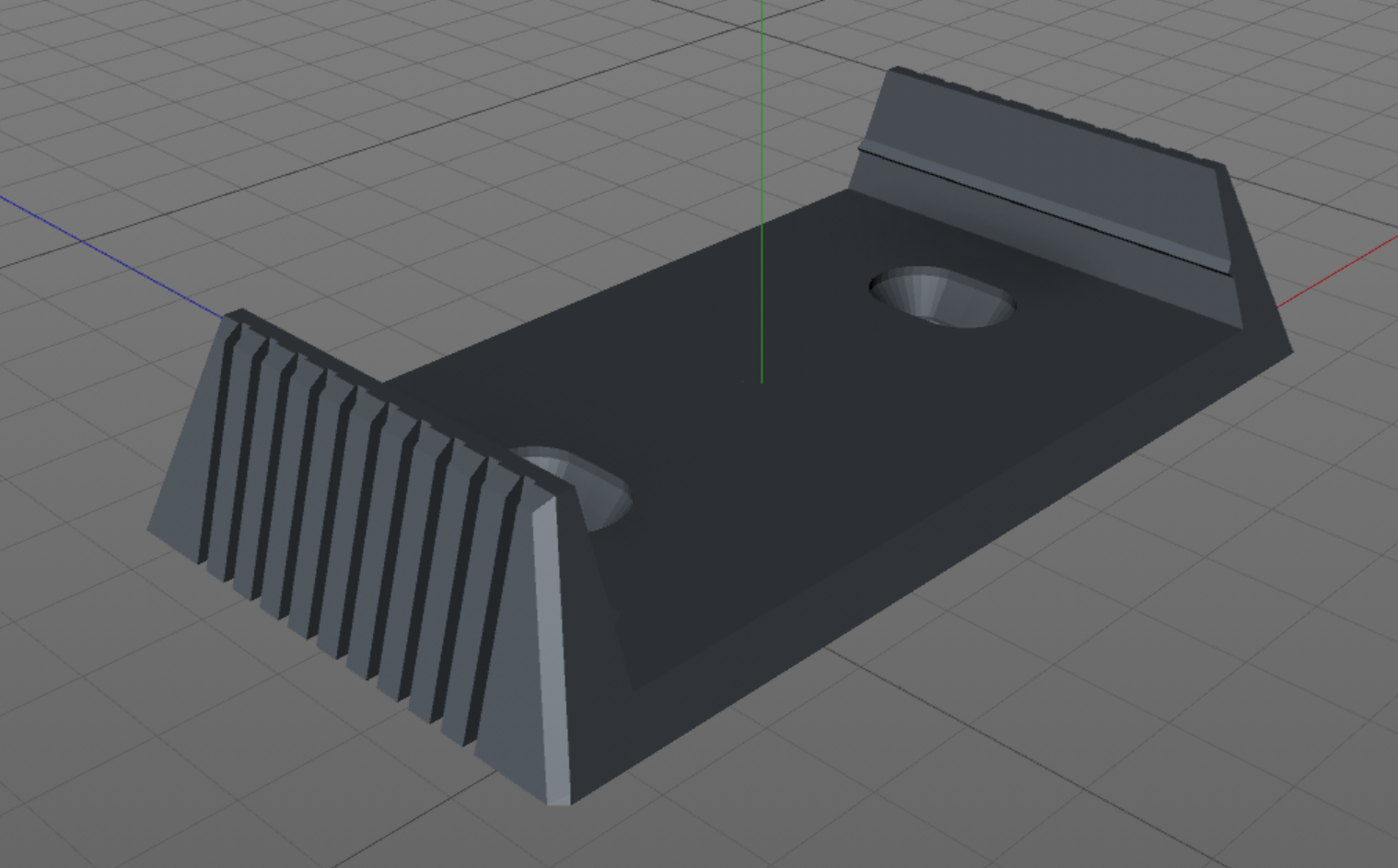

Теперь, когда я определился со способом и местом размещения устройства, надо его куда-нибудь повесить. Чтобы не валялось. Сваяем по быстрому простенький маунт.
Распечатаем, примерим...
И красиво приколотим к стенке ржавыми гвоздями! :)
Тут традиционные пожелания любви и счастья сообществу FFA5M_PRO и козе ихней @Catbug0
