Душевая со скрытым трапом

Минимализм в архитектуре интегрирует и скрывает утилитарные функции. Часто бывают скрыты источники света, тёплые полы заменяют видимые радиаторы отопления, той же цели служит отапливаемое остекление и отапливаемые стены. Умный дом может быть лишён видимых выключателей света, скрывается вентиляция и кондиционирование, интегрируется мебель. Чем меньше лишних деталей - тем лучше. Остаётся только чистое пространство архитектуры.


Я всегда не любил трапы в душевой. Кроме того, я хотел что бы пол в душевой был в уровне остального пола квартиры. И что бы пол в душевой был с подогревом.


Проект реализован. Рендер:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

А это уже фотографии:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

По всему периметру помещения идёт теневой шов. В нём спрятан лоток из нержавейки, в который стекает вода. Из лотка вода попадает в обычный U-образный сифон диаметром 50мм и далее - в канализационный стояк. Простой сифон такого диаметра гарантирует то, что он не забьётся волосами, вода сливается мгновенно, не застаиваясь, а большая высота гидрозатвора обеспечивает гарантированную защиту от запахов.


Так выглядит пирог пола с лотком у стены:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

А так выглядит сам лоток:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

Кроме того, в этой душевой сделаны интегрированные в пол петли стеклянных дверей, пневматическая кнопка слива и интегрированный в стену отопитель для сушки полотенец. Если будет интерес - о них я расскажу позже.

Строительство и ремонт

8.3K постов45.4K подписчиков

Добавить пост

Правила сообщества

Правила оформления постов.

Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.


В случае нарушения пост выносится из сообщества.


Правила общения.

Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.


Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)


Пост должен быть основан на личном опыте.


Должен быть информационно-познавательным (разъясняет/ объясняет что-то связанное с материалом/работой/организацией/и.т.д.) или  пищей для ума (Взгляд на проблему, с другой стороны)

Запрещается публикация видео длиной более 5 минут  без текстового таймлайна. ( надо указать где и о чём вы рассказываете в видео)

Не злоупотребляйте тэгами. Количество своих тэгов не более 4х шт. Тэги проставляемые системой не учитываются. (Длиннопост, видео, и.т.д.)

Вы смотрите срез комментариев. Показать все
23
Автор поста оценил этот комментарий

А сифон куда вместили?А 83 бутылки с шампунями у вас влезут на полку?

раскрыть ветку (41)
6
Автор поста оценил этот комментарий

Скрытый трап еще и с сифоном?

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

21 век как никак.

10
Автор поста оценил этот комментарий

Изгиб сифона в толщине перекрытия. Вход в фановый стояк - на уровне перекрытия.

Для хранения - там шкаф зеркальный справа. Туда слон влезет. +полочка в самой душевой

раскрыть ветку (38)
18
Автор поста оценил этот комментарий
Изгиб сифона в толщине перекрытия
Ох, блин... Чувак, если еще не успел все закончить - меняй нафиг конструкцию! Поверь сантехнику - не бывает сифонов, которые не забиваются. Сколько у меня было случаев, когда людям приходилось разламывать стены для доступа к трубам. И все они говорили "да что там может понадобиться, мы все замуруем!" А уж сифон вмуровывать в пол - это ОЧЕНЬ неудачная идея. Ну просто пипец какая неудачная. И средства для прочистки труб не панацея ни разу.
У меня только один вариант для своего дома - ВСЕ канализационные трубы прячутся под съемными панелями. И большая часто водопроводных - тоже. Никаких замурованных наглухо труб. Никаких маленьких лючков в стенах. Точнее, их можно врезать в съемные панели, чтобы смотреть показания счетчика.
раскрыть ветку (21)
4
Автор поста оценил этот комментарий

ломать стену не придётся: добраться до входного отверстия сифона можно в крайнем случае и проволочиной через теневой шов.


при всём уважении -

различные душевые со щелевым сливом без доступа к сифону:

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (7)
13
Автор поста оценил этот комментарий

То, что такие интерьеры существуют, не значит, что их хозяева не матерят дизайнера через пару лет, ломая всю эту красоту.
Например, я как аквариумист сильно в недоумении с некоторых декоративных решений, где использованы аквариумы. Да, красиво,но рыбки сдохнут через день, через месяц это превратится в мутное болото, а почистить конструкцию невозможно. Зато смотрится на фото очень круто, да.

Особенно позабавила такая конструкция (не нашел сейчас это фото): В стене от пола до потолка узкий высокий аквариум, в середине птичья клетка  в стеклянной трубе. Как это чистить? как хотя бы птичку кормить?

Так что не стоит слепо делать то, что изображено на всяких гламурных фотках. Лучше проконсультироваться со специалистом. Если уж так хочется сделать подобную конструкцию - желательно нижние плиты облицовки делать съемными, для доступа к желобу и обязательно должен быть доступ к сифону. Чтобы можно было его почистить, скрутив нижнюю часть и вытряхнув из нее содержимое. Или просто снять целиком, выбросить и поставить новый.
Хотя, если Вы через пару лет планируете капитальный ремонт в ванной - можно и замуровать сифон в бетон. Если все правильно сделать - пару лет протянет точно.

Иллюстрация к комментарию
раскрыть ветку (6)
7
Автор поста оценил этот комментарий

Ух блть че за пиздос на фото))

Автор поста оценил этот комментарий

Вы все сифоны раз в неделю прочитаете?

раскрыть ветку (4)
Автор поста оценил этот комментарий

Нет. Где-то раз в год-два, когда вантуз перестаёт помогать.

раскрыть ветку (3)
1
Автор поста оценил этот комментарий

Думаю, у вас не U-образный, как у автора? Обычную конструкцию труба в стакане тоже иногда чищу. И гофры любят мусор собирать, проще заменить иногда.

Но это легкодоступные части системы. Доступ к лежакам и поворотам вам зачем?

раскрыть ветку (2)
1
Автор поста оценил этот комментарий

Хм, а ведь вы правы. чистить приходилось только "труба в стакане" и гофры. Если такой поставить - пожалуй, проблем не будет.

Иллюстрация к комментарию
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Угу. Тем более у автора 50мм.

1
Автор поста оценил этот комментарий

Может владелец квартиры лысый?

Я например как обладательница волос длинй 80 см, даже с умеренной линькой, замахалась чистить слив.  Уже 20 волосинок моментально все забивают. А как жить с трапом без лотка для чистки, да еще и скрытым, вобще не понимаю.

раскрыть ветку (8)
Автор поста оценил этот комментарий

у вас стандартный сифон для душевого поддона. Конечно он будет забиваться. У них конструкция такая. U-образный сифон диаметром 5см в с высоким гидрозатвором - это промышленное решение. В квартирах обычно не применяется. Обычно для этого просто места нет.

раскрыть ветку (7)
Автор поста оценил этот комментарий

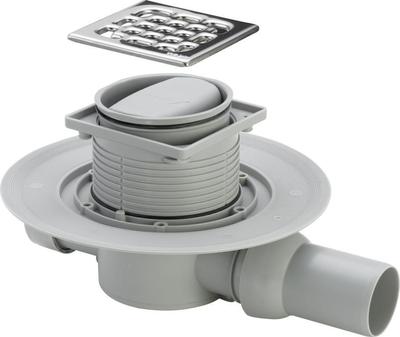

Такой. Чищу постоянно. Он забивается именно сверху, а не внутри))) волосы активно наматываются, а на них жир, мыло и прочая кака...

Иллюстрация к комментарию
раскрыть ветку (6)
Автор поста оценил этот комментарий

Так у него без сеточки, просто отверстие.

раскрыть ветку (5)
Автор поста оценил этот комментарий

дело не только в сеточке. Cифоны для душевого поддона - в-основном бутылочного типа, у такого типа сифонов множество узких мест, которые, естественно, забиваются (на изображении - разрез сифона бутылочного типа). У сифонов трубного типа (металлический на 2-м изображении) узких мест нет, они не забиваются. Но требуют много места для установки.

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (4)
1
Автор поста оценил этот комментарий

Выше уже много раз было про U-сифон из трубы, не стал дублировать.

То есть, перефразируя, при таком типе сифона и отсутствии сеточки можно не переживать, что что-то где-то застрянет.

Сифон немного заилиться может в теории, но это тросом решается.

раскрыть ветку (3)
Автор поста оценил этот комментарий

Если есть куда трос просунуть, и трос должен иметь место на изгиб: те, что чистят достаточно жесткие.

раскрыть ветку (2)
Автор поста оценил этот комментарий

У него есть. Жёсткость лома тут необязательна, лишь бы в узел от ила не завязывался.


Зная геометрию слива, можно изготовить крюк из арматуры. Хотя там щели узкие, может не прокатить.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Профдеформация?

раскрыть ветку (3)
Автор поста оценил этот комментарий

Нет, жизненный опыт.

раскрыть ветку (2)
Автор поста оценил этот комментарий

Нормальный пластик подкидывал проблемы? Я про серое.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Нет, проблемы только с сифонами были.

Автор поста оценил этот комментарий

А стеклянная дверь судя по отсутствию ручек открывается внутрь душевой кабины? Если внутри человеку станет плохо и он упадет, как открыть дверь?

раскрыть ветку (6)
Автор поста оценил этот комментарий

открывается в любую сторону. Доводчик фиксирует три положения (открыто на себя, закрыто, открыто от себя)

раскрыть ветку (5)
1
Автор поста оценил этот комментарий

Спасибо за комментарий, в принципе я так и думал. Но как на себя без ручки открывать?

раскрыть ветку (4)
Автор поста оценил этот комментарий

а зачем открывать на себя?

раскрыть ветку (3)
1
Автор поста оценил этот комментарий

Первый мой комментарий: "если внутри человеку станет плохо и он упадет..."

раскрыть ветку (2)
3
Автор поста оценил этот комментарий

в случае такого маловероятного сценария я могу предложить несколько столь же невероятных решений для открытия двери))

раскрыть ветку (1)
Автор поста оценил этот комментарий
Ну так-то это не очень невероятный сценарий.

У нас на объекте так водитель умер, плохо стало в душевой.
Автор поста оценил этот комментарий

долбили пол что ли? разве так можно?

раскрыть ветку (8)
1
Автор поста оценил этот комментарий

Саму плиту перекрытия - нельзя, различные выравнивающие стяжки можно.

раскрыть ветку (7)
5
Автор поста оценил этот комментарий

так получается уровень пола во всей квартире поднимали, чтобы один уровень пола был с душевой, где под ней сифон на 50 мм. как-то расточительно ради одного душа.

раскрыть ветку (6)
5
Автор поста оценил этот комментарий

перекрытие не долбили - хватило выреза в перекрытии от строителей в месте прохождения стояков.

уровень чистого пола в квартире на 16 мм выше уровня пола за порогом квартиры: в домах бизнес-класса всегда стяжка не менее 50мм. В данном случае было около 80-и мм

раскрыть ветку (4)
1
Автор поста оценил этот комментарий

т.е. теперь нет никакой звукоизоляции, роль которой выполняла стяжка ? и так по всей квартире ?

раскрыть ветку (3)
4
Автор поста оценил этот комментарий

Я, наверное, плохо объясняю.

Была стяжка от строителей 80мм во всей квартире. Кривая и плохая. На пенофоле. Её демонтировали.

Вместо неё сделали новую стяжку, на пенополистироле, ровную и с трубами тёплого пола внутри (там где паркет - там пол водяной, где камень - там электрический)

В итоге пол по высоте каким был, таким и остался.

За пределами квартиры строителями сделана такая же стяжка 80мм. На нё положен в лифтовом холле керамогранит. Уровень чистого пола в квартире в итоге на 16мм выше уровня керамогранита за входной дверью в квартиру. Специально.

раскрыть ветку (2)
1
Автор поста оценил этот комментарий

разве в квартирах можно делать водяной пол?

раскрыть ветку (1)
3
Автор поста оценил этот комментарий

можно, но сложно. Нужно доказать, что изменений по давлению и температуре теплоносителя в систему центрального отопления не внесено. И снизу должно быть нежилое помещение. В этой квартире снизу техэтаж.

Автор поста оценил этот комментарий
Там по картинке слоёв на 80 мм
