Теневые швы вместо плинтуса

Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост

В современных интерьерах стараются избегать любых рамок и окантовок - наследия традиционной архитектуры. Заменой плинтуса стал теневой шов - узкая графичная щель между полом и стеной, стеной и потолком:

Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост

Существует множество вариантов, как можно выполнить этот стык, например, используя стандартный алюминиевый профиль:

Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост

Либо можно применить различные готовые профили:

Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост

Я в своих интерьерах готовые профили не использую: они рассчитаны на толщину гипсокартона, и из-за этого у них небольшая глубина шва, которую я считаю недостаточной.

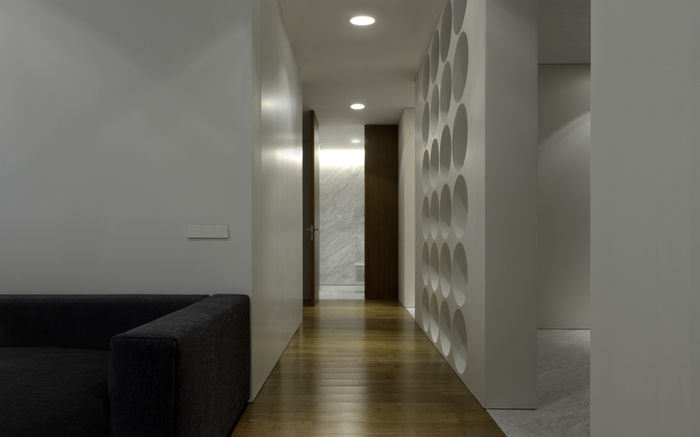

Так теневые швы выглядят в моём интерьере:

Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост
Теневые швы вместо плинтуса Дизайн интерьера, Ремонт, Строительство, Интерьер, Минимализм, Архитектура, Плинтус, Длиннопост

Больше решений по этой квартире:

Скрытые петли для стеклянных дверей

Душевая со скрытым трапом

Другая кухня

Розетки и выключатели без рамок


Теневые швы применяются для стыков между любыми плоскостями и материалами, в том числе для стыков в одной плоскости. Если очень нужен плинтус, то и он стыкуется через теневой шов.

Показать полностью 12
659

Розетки и выключатели без рамок

Разработаны. Изготовлены. Смонтированы.

Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост
Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост
Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост
Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост

У многих предметов есть рамки. Рамки есть у телевизоров и смартфонов, плинтус - это рамка, наличники - это рамка.

Раньше рамок было больше. Делали филенчатые двери и стены, границы объектов выделяли и подчёркивали.

Рамка - это как занавес на сцене театра, отделяющий происходящее на сцене.

С начала 20-го века от рамок пытаются избавится и в искусстве, и в реальности. Границы стали условными. В кино, в отличие от живописи, уже нет рамок - граница кадра определяется композицией, но мы знаем, что за границей кадра действие продолжается. Рамки больше не являются границей действия. Рамки мешают.


Но рамка - это ещё и функциональный объект. Обеспечивает стык поверхностей и материалов, скрывает швы, удерживает детали. Избавится от рамок не так-то просто. Объекты без рамок технологически сложнее и требуют гораздо большей точности.

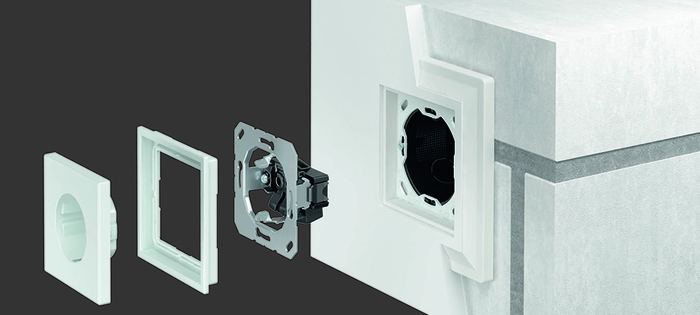

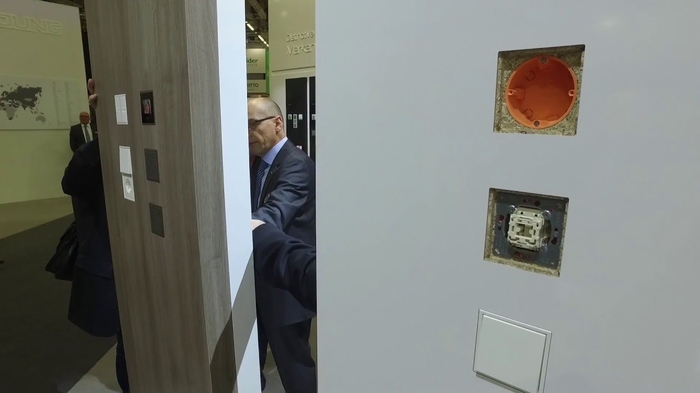

Недавно появились розетки и выключатели со скрытой рамкой.

Монтажная рамка утапливается в штукатурку:

Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост
Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост

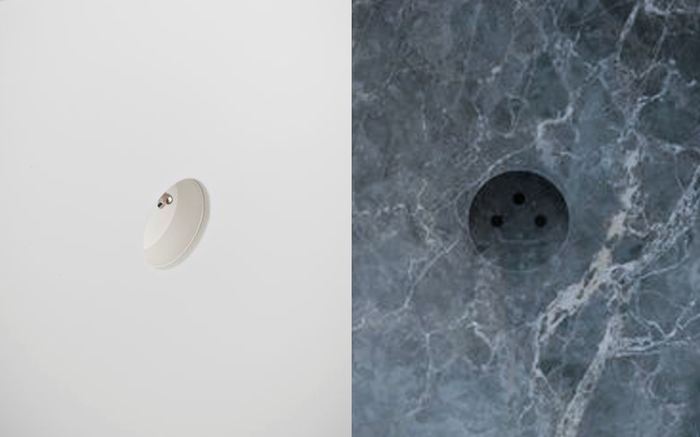

Розетки и выключатели можно вообще интегрировать в стены. Розетки будут выглядеть вот так, а видимых выключателей может не быть вообще.

Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост
Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост

В перспективе ни розеток ни выключателей не будет: выключатели заменят сенсоры и голосовое управление, а беспроводным бытовым приборам не понадобятся розетки. Но пока что - выключатели привычнее, а розетки - необходимы.


Показанные выше рамки для скрытого монтажа стоят абсурдно дорого. Кусочек пластмассы для каждой розетки или выключателя стоит от 50 до 200 евро. И, кроме того, дополнительная узкая рамка всё равно монтируется, пусть и заподлицо со стеной. Меня это не устраивало.


Пришлось делать самому.

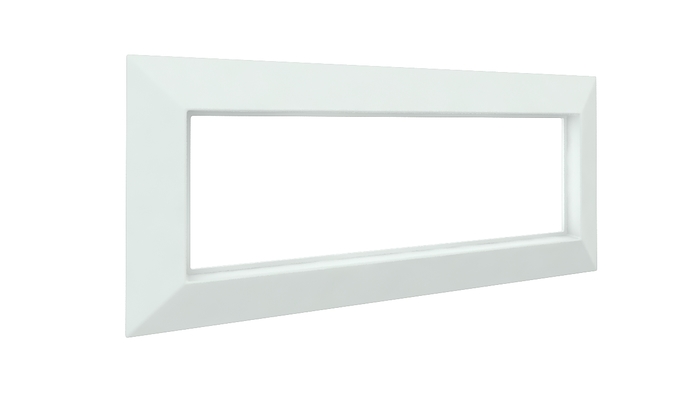

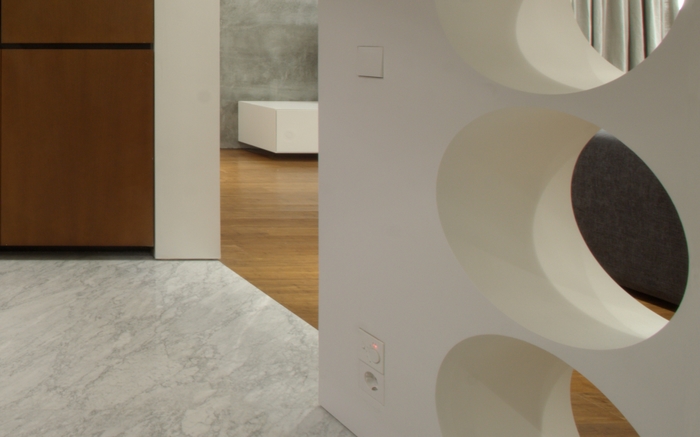

Моя рамка для скрытого монтажа выглядит так:

Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост

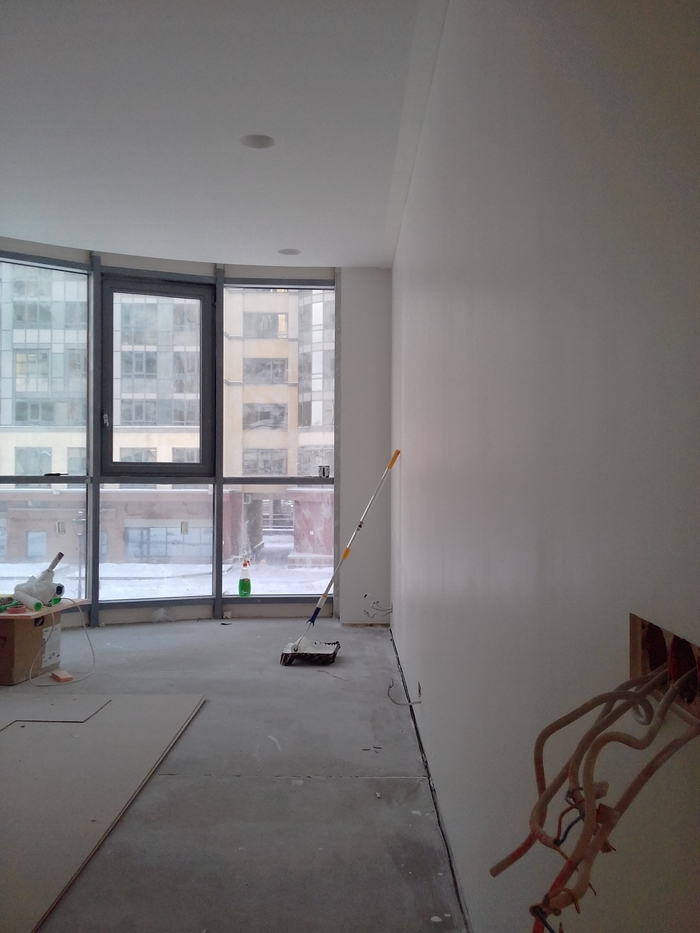

так это выглядело в процессе:

Розетки и выключатели без рамок Дизайн интерьера, Ремонт, Строительство, Интерьер, Архитектура, Выключатель, Минимализм, Длиннопост

Использована серия розеток-выключателей Jung LS

Часть рамок отлиты из гипсакрила, часть - напечатены на 3D принтере. На принтере - проще.


больше решений по этой квартире:

https://pikabu.ru/story/skryityie_petli_dlya_steklyannyikh_d...

https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...

https://pikabu.ru/story/drugaya_kukhnya_6817562


ВК:

https://vk.com/consart
Показать полностью 8
772

Скрытые петли для стеклянных дверей

Разработаны. Изготовлены. Смонтированы.

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

Душевая с этими петлями из предыдущего поста: https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

Изначально я планировал найти готовое решение.

Хотел, чтобы отсутствовали металлические детали, крепящиеся на лицевую поверхность стекла.


В результате поиска я нашёл вот эти петли:

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

Снизу расположен доводчик, а сама петля - это фактически просто цилиндр с вырезом для стекла.

Внешний вид мне понравился. Но напольный доводчик мне не подошёл: слишком большая высота конструкции под полом.


Я поискал ещё и нашёл эти:

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

Доводчик тут потолочный, но и эти петли мне не подошли: огромный диаметр (внешнее кольцо

140мм вместо требуемых 70-80), грубоватое исполнение и громоздкая конструкция.


В итоге пришлось делать самому.


Петли были выполнены в двух диаметрах: 75мм и 50мм.

Схема петли 75мм:

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

корпус: нержавеющая сталь

подшипник: фторопласт

уплотнительная вставка напечатана из пластика на 3D принтере

доводчик Dorma BTS75V


Отверстия на потолке выполнены с помощью пластиковых рамок под штукатурку, напечатанных на 3D принтере.


Детали корпуса:

Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост
Скрытые петли для стеклянных дверей Дверные петли, Дизайн интерьера, Ремонт, Строительство, Отделка, Дизайн, Интерьер, Архитектура, Видео, Длиннопост

Из недостатков конструкции:


- очень мало регулировок (вся регулировка за счёт положения доводчика). Из-за этого высокие требования к точности работ

- усложняются работы по отделке: потолок приходится доделывать после монтажа дверей. Для одного объекта это не страшно, но в качестве универсального решения не годится

- регулировка положения "0" и усилия доводчика делается один раз. Потом, если захочется что-то изменить - придётся ковырять потолок.


Стекло заказывалось калёное оптивайт (осветлённое) толщиной 10мм, все стёкла (4шт) стоили около 10 тыс.

Стоимость заказа самих петель - около 5 тыс штука.


При выполнении были допущены несколько ошибок, которые пришлось исправлять. Сначала был куплен самый дешёвый доводчик, он оказался практически не регулируемым, с огромным усилием открывания и плохой фиксацией положения дверей. Пришлось его выкинуть и купить хороший доводчик с регулировкой усилия, регулировкой положения "0" и фиксацией в 3-х положениях (открыто на себя, закрыто, открыто от себя)


Двери открываются бесшумно, усилие на открывание комфортное.

Монтаж предельно простой, при заранее подготовленных установочных местах и установленном доводчике занимает несколько минут.


Больше фотографий этой квартиры по ссылкам:

https://pikabu.ru/story/drugaya_kukhnya_6817562

https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...

ВК: https://vk.com/consart

Показать полностью 11 1
599

Другая кухня

Вы когда-нибудь бились головой о кухонную вытяжку?

Вам хватает ширины кухонной столешницы стандартных 60см что бы поставить кухонный комбайн, миксер, чайник и при этом что бы оставалось место, где можно готовить?

Вас не раздражают висящие перед лицом кухонные шкафчики? - меня раздражают.

Ширину кухонной столешницы в 60 см я считаю категорически недостаточной.

Поэтому я сделал столешницу 90 см.

Я не первый это сделал - это решение применяется, например, в кухнях Valcucine.

Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост

Но в целом это решение используется редко, обычно экономят площадь пола, забывая, что даже в маленькой кухне не хватает не площади пола, а площади рабочей поверхности, а зона в глубине столешницы - самая доступная и востребованная на кухне:

Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост

Проект реализован.

Кухонная мебель полностью выполнена на заказ. Детали, узлы, чертежи - мои.

Фасады - шпонированное МДФ

Столешница, раковина и фартук - Кориан

Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост
Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост
Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост
Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост

Что где находится:

Другая кухня Ремонт, Дизайн интерьера, Дизайн, Строительство, Ремонт квартир, Отделка, Кухня, Длиннопост

В самом углу под бойлером ещё отопительный котёл для водяного тёплого пола.

За ящиками кухни, глубина которых - стандартные 60 см расположена система управления водяным тёплым полом.


Все изображения кухни - это фотографии, а не рендер.


больше фото этой квартиры: https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...

Показать полностью 6
749

Душевая со скрытым трапом

Минимализм в архитектуре интегрирует и скрывает утилитарные функции. Часто бывают скрыты источники света, тёплые полы заменяют видимые радиаторы отопления, той же цели служит отапливаемое остекление и отапливаемые стены. Умный дом может быть лишён видимых выключателей света, скрывается вентиляция и кондиционирование, интегрируется мебель. Чем меньше лишних деталей - тем лучше. Остаётся только чистое пространство архитектуры.


Я всегда не любил трапы в душевой. Кроме того, я хотел что бы пол в душевой был в уровне остального пола квартиры. И что бы пол в душевой был с подогревом.


Проект реализован. Рендер:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

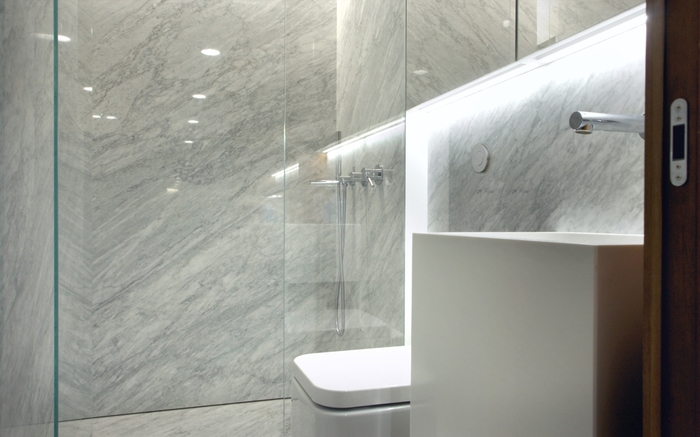

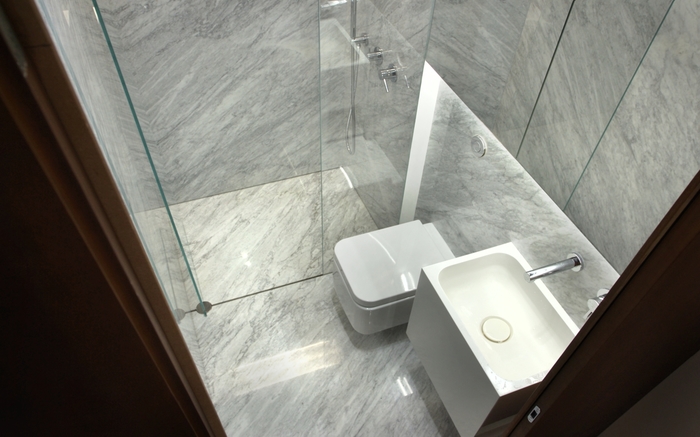

А это уже фотографии:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост
Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

По всему периметру помещения идёт теневой шов. В нём спрятан лоток из нержавейки, в который стекает вода. Из лотка вода попадает в обычный U-образный сифон диаметром 50мм и далее - в канализационный стояк. Простой сифон такого диаметра гарантирует то, что он не забьётся волосами, вода сливается мгновенно, не застаиваясь, а большая высота гидрозатвора обеспечивает гарантированную защиту от запахов.

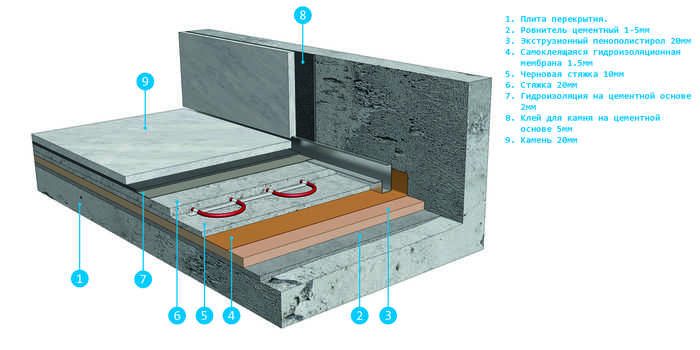

Так выглядит пирог пола с лотком у стены:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

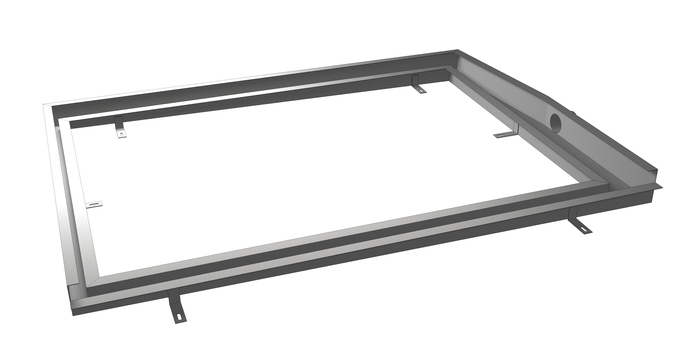

А так выглядит сам лоток:

Душевая со скрытым трапом Дизайн интерьера, Интерьер, Ремонт квартир, Ремонт, Туалет, Душ, Строительство, Дизайн, Длиннопост

Кроме того, в этой душевой сделаны интегрированные в пол петли стеклянных дверей, пневматическая кнопка слива и интегрированный в стену отопитель для сушки полотенец. Если будет интерес - о них я расскажу позже.

Показать полностью 7
