Дом. Отопление. Часть 1. Котельная
Расскажу какое отопление я придумал и смонтировал. В доме, строительство которого "от и до" вы можете найти у меня в профиле.

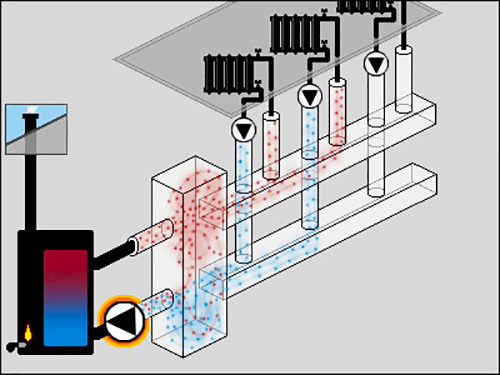

За основу я взял схему из инета и подстроил под себя. Вот изначальная схема.
Итак, мы знаем чего хотим. 2 года на профильных форумах по отоплению, советы в профильных группах, да я сам себе сантехник!
На самом деле, без шуток я много перелопатил инфы и стал ориентироваться в схемах отопления и сразу находить ошибки. Родители не поощряли моё стремление сделать всё самому - нужно кому-то заплатить иначе всё пропало. Поэтому ими был приглашен уважаемый ими специалист по отоплению, который должен был дать мне советы. В общем, специалист приехал, мы пообщались, он сказал моему отцу что я всё знаю и делаю правильно, зачем его вообще звали. Все успокоились. Единственное что сказал мне специалист - убери гидрострелку. Но я ее оставил и потом объясню почему.
Котельную решил разместить в подвале. Выбрал где будет всё монтироваться и погнал на этой стене плитку.
Кажется что всё ровно, но это не совсем так. В целом, я впервые клал плитку и у меня что-то получилось. Это котельная в подвале, сюда я не собираюсь водить людей.

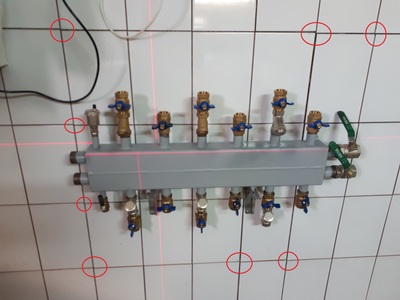

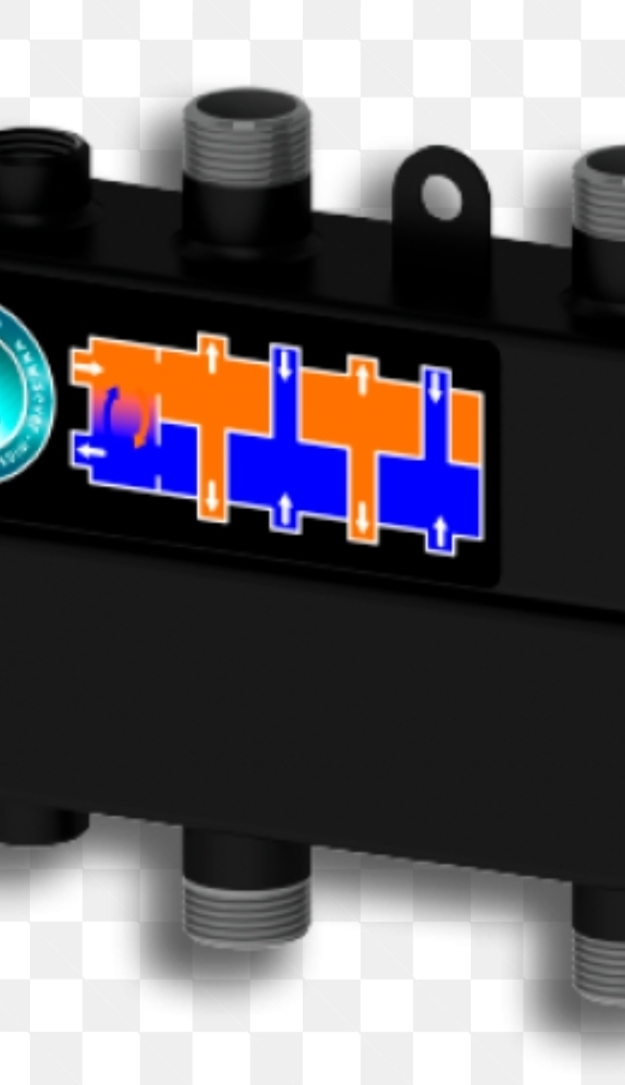

Вешаем гидрострелку. Гидрострелку купил по наводке товарища в другом городе через инет. СДЭКом приехала.
7 контуров.
1 контур - южная часть 1го этажа.
2 контур - северная часть 1го этажа.
3 контур - второй этаж.
4й контур - подвал.
5й контур -- бойлер косвенного нагрева (в планах).
6й контур - резервный (на гараж, баню ну или мож еще чего)
7й боковой контур - теплый пол.

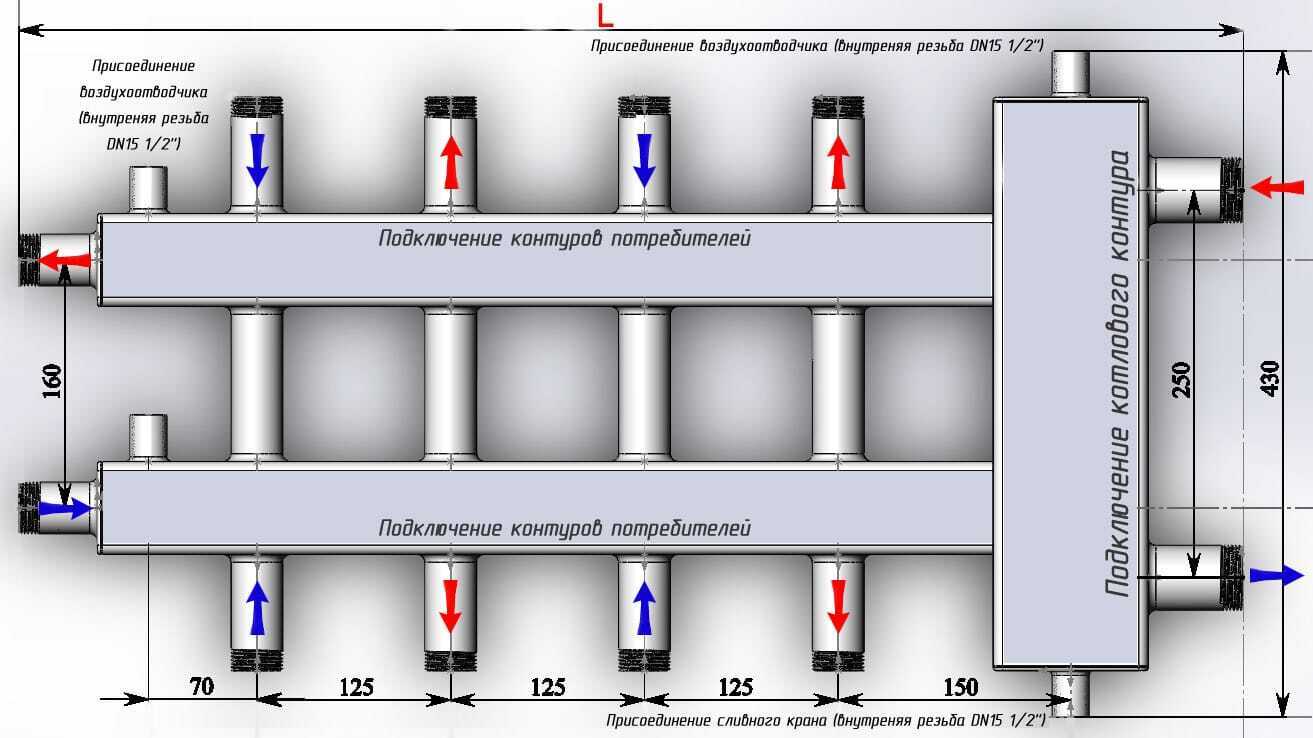

Схема подключения гидрострелки к котлам. Основной газовый, электрический резервный, на случай поломки газового.
Вешаем котел. Котел был куплен Аристон 35кВт турбированный двухконтурный. В следующих частях расскажу почему это не тот, который мне нужен и какой нужно брать. Котел подключать через инверторный стабилизатор. Вы знали? Да, вот так надо и только так!
Вешаем смесительную группу для теплого пола.
Сектанты полипропилена, адепт Михаил с вами!!!!!
Монтирую холодное и горячее водоснабжение.
Тут как раз разводку газа подвезли.
Изначально я планировал поставить на этаже шкаф для смесительного узла теплого пола и подвести к нему трубы, но потом перекроил и опустил узел в подвал, трубы удлиннил через специальные обжимные муфты.
Обвязка котла. Систему решил заливать через гидрострелку.

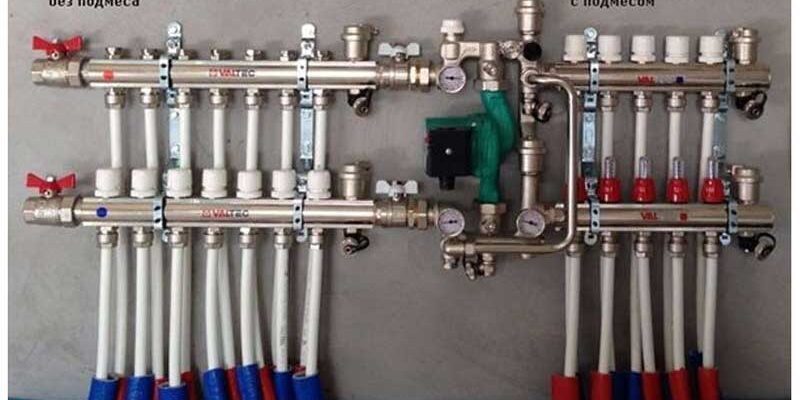

Это далеко не лучший смесительный узел для теплого пола. Не рекомендую такой узел. Как-нибудь, возможно, я это переделаю. Хотя всё работает. Мож и не соваться?
Тут пока всё это делал, почти прошли очередные 100 дней договора по подключению газа ну и газ тоже подвезли, я рассказывал как это было, читайте в профиле.
Пустил тепло по подвалу.
Пустил тепло по теплому полу 1го этажа.
Проверяем. Вроде работает.
Так, пока не бомбануло ни у кого почему фильтры вверх ногами и так нельзя... можно! потому что в них стоят специальные сетки для подключения в вертикальном положении, на фото она самая левая.

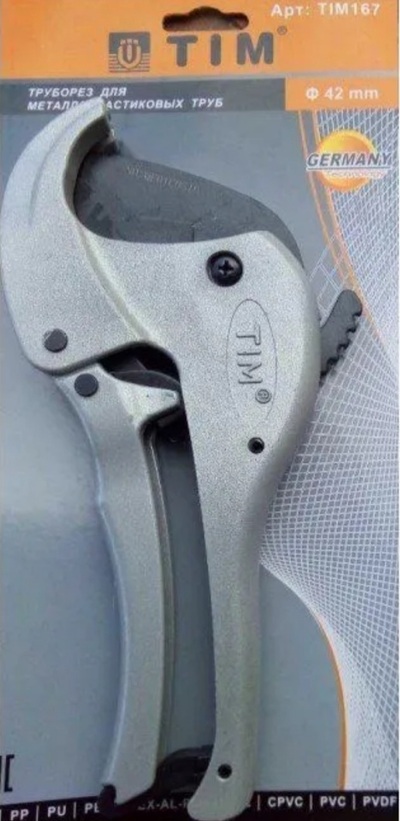

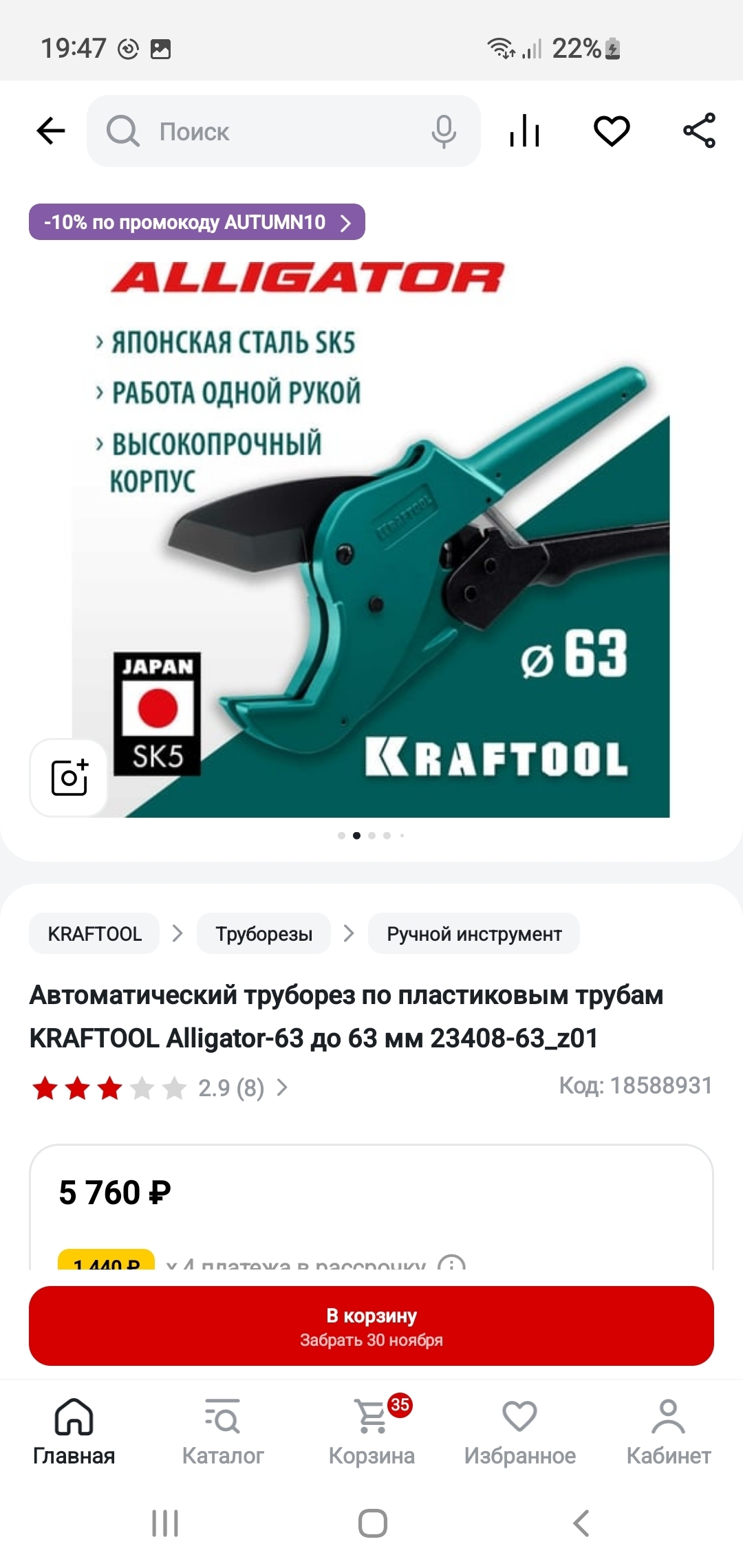

Начинающий сектант полипропилена? Запомни, ножницы только крафтул!!! Это не все ножницы которые я поломал, их было гораздо больше, а крафтул (зеленые на фото) работают и по сей день.
99% работ я сделал сам. Сам паял и протягивал полипропилен, вешал котел, стрелку. Сам, потому что мне это показалось понятным и простым. Потренировался чтобы не заужать спайки, привык к паяльнику и в путь. И, действительно, ничего сложного там нет. Я потом и папу научил паять, он убедился что это все просто, приглашать человека не нужно, можно всё сделать самим, главное знать что делать.
В след части я расскажу почему мое отопление не заработало)))))). А вы думали всё так просто?))))
