Доброго времени суток, выручайте.

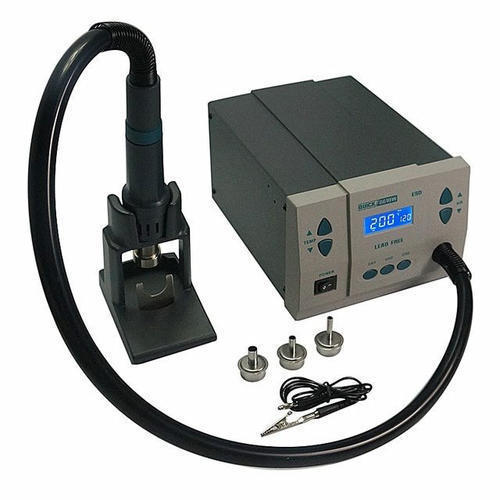

имеется вот такой паяльный фен quick 861dw, недавно при переезде, грузчики уронили коробку в которой он был, и помимо всего прочего разбился дисплей, и уже неделю я не могу найти подобный, нашел всю плату морды, но 50 зелёных для такой паялки это многовато. Контроллер дисплея имеет 8 выводов, сам дисплей 20, фото прилагаю
На самом дисплее маркировки нет
Залудить губкой не получается? Сначала канцелярским ножом соскоблить черноту, потом желтой губкой с водой на включённом паяльнике, потом сразу канифоль+припой.
Значит температуры высокие или паяльник без припоя в подставке включён. Обгорели совсем или окислились?
На 202-ой жала, по-моему японские, 303-0,5C и 303-I, покупали в service4service давно, используется несколько раз в день, всегда залужены, не окисляются на низкой температуре, спящий режим включается в подставке сразу же, за последние пару лет вроде не меняли эти жала (из партсдиректа хватает на три месяца) цена была х3 от оригинальных, на 712-ой много разных жал, но 99% времени используется 200-2C и очень редко ещё 200-SK. Я бы рад был сменить 202 на что-нибудь получше, но я работаю не на себя, а за процент, так что довольствуюсь чем есть, просить Jbc совесть не позволяет, знаю что купят, если попрошу, но меня и 202 устраивает) если что-то не могу ей пропаять, ставлю плату на подогрев стм 10-6, но это очень редко требуется.
Паяльник конечно так себе на 712, но, у меня в нем постоянно стоит миниволна 2,5 мм - для замены разъемов и пропайки больших полигонов идеально. Рядом же стоит Quick 202, c жалом 0,2 мм для мелких работ, типа восстановления пятаков и шлейфов, из плюсов, огромной длины провод у паяльника, место на столе не занимает, можно ставить куда угодно, она не топ далеко, но для моих задач хватает, втулку на айфоне могу без проблем быстро набросить, а массу что 202, что более крутые паяльники не пропаяют без подогрева или без повышения температуры. И тут же рядом стоит 857dw+ - после 712 очень не доволен этой поделкой, оно и понятно, это в любом случае не оригинальный квик, так как такой станции они никогда не выпускали, покупалась как второй фен для удобства работ - честно говоря не зашла, откалибровать толком не вышло, так как поток воздуха имеет разную температуру в разных частях потока, да и ещё несколько явных недостатков. Имхо, самый оптимальный вариант, это 712 + паяльник, или 861dw + два паяльника. По надежности, уже лет по 7 постоянно работают три 712, два раза сгорали нагревательные элементы в паяльниках (всего два на три станции), фены без вопросов. Фенов китайских люкеев и яксанов в таком режиме хватало на 4-6 месяцев, паяльников и того меньше.
хм, у меня паялка как раз 202, и ее хотел менять, а какими жалами вы пользуетесь ? где покупаете ?
кстати, не посмотрел на фотку самой станции - похоже там свой экранчик сделан, нестандартный. такой то точно врядли купишь. если только попробовать расшифровать что он там шлет по шинам с данными и прикрутить ардуину и 1602 вместо экрана. но стоит ли оно того - вопрос...
Реальность ). На самом деле этот фен позволит менять ножки в сокете без его повреждения. Сам о таком мечтаю. Я могу подсказать, как сделать так что бы не сдувало микрухи на минимальном потоке. Сам страдал, из за чего паять резисторы 0203 была пыткой.
Цитата:
«Может быть кому-нибудь будет полезно, есть 857dw, не устраивает слишком мощный поток на минималке, мелкие микрухи сдувает. Решение: поменять резистор в делителе, между крутилкой и базой q2 (с 8кОм на 3.3кОм), который открывает q1 (24в на мотор). Также реальная температура была завышена на 70-80гр! Да и при включении реальная температура прыгает на 100гр и выше, только потом стабилизируется, ну и сопло нужно дорабатывать, поток не перемешивается, что по идее неправильно»
Если проблем с английским нет, то можно посетить оригинальную ветку проекта http://dangerousprototypes.com/forum/index.php?topic=7218.0 . Комплект плат стоит 500 рублей.
Универсальный контролер для жал с нагревателями, jbc, weller, ersa. Возможноть подключения пинцетов. Мощный процессор, oled дисплей. Мощность 150 Вт. По стоимости выходит дешевле чем покупать jbc, а возможностей больше. Сам потихоньку собираю, буду использовать жала серии c245 китайского производства. Тут подробнее: http://vrtp.ru/index.php?s=02d0291c489b71e6a1941af38ba0343b&...
Если паяльник умеете держать в руках, то лучше собрать Unisolder 5.2. В интернете можно купить плату, либо набор для самостоятельной сборки...

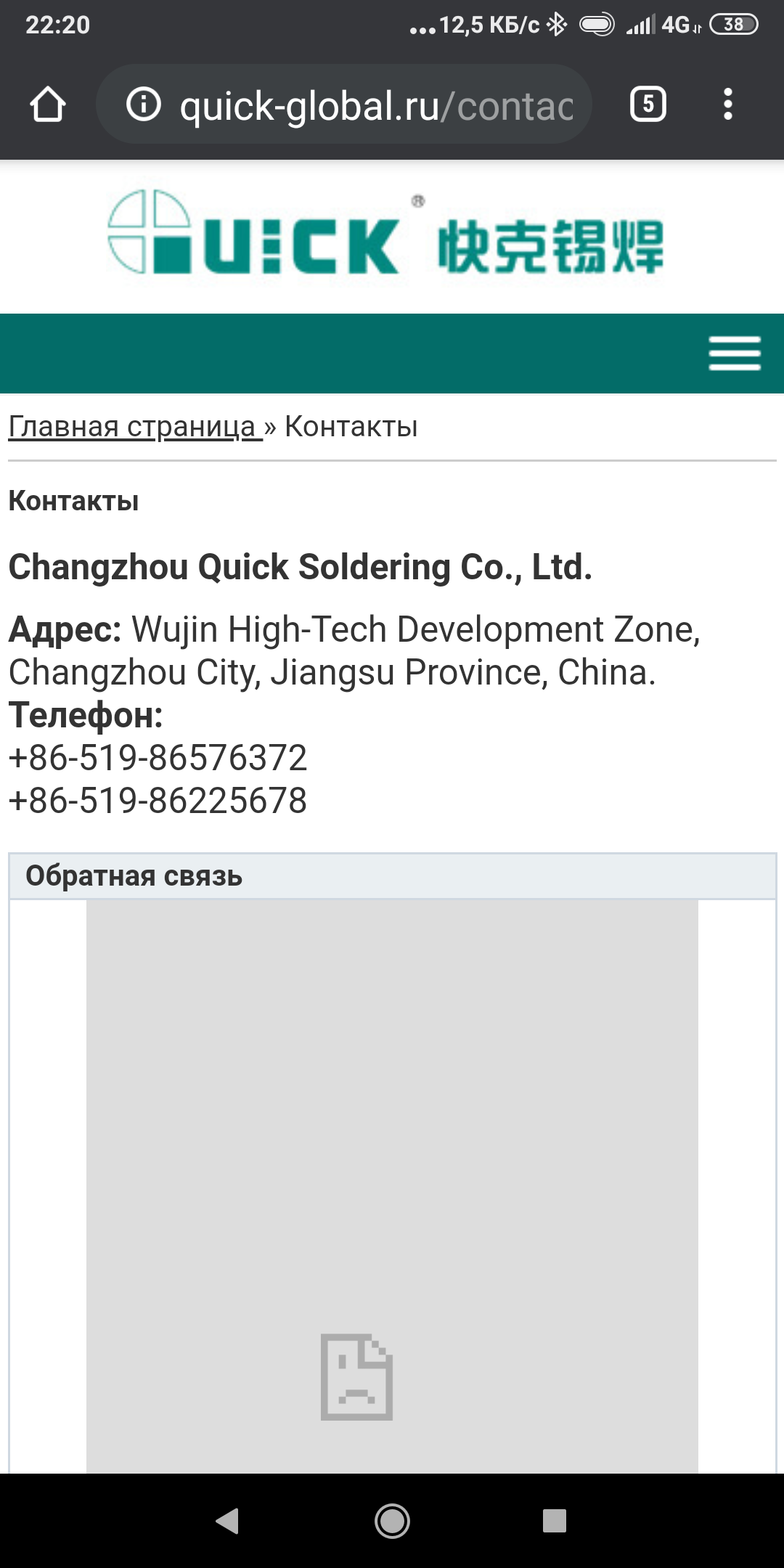

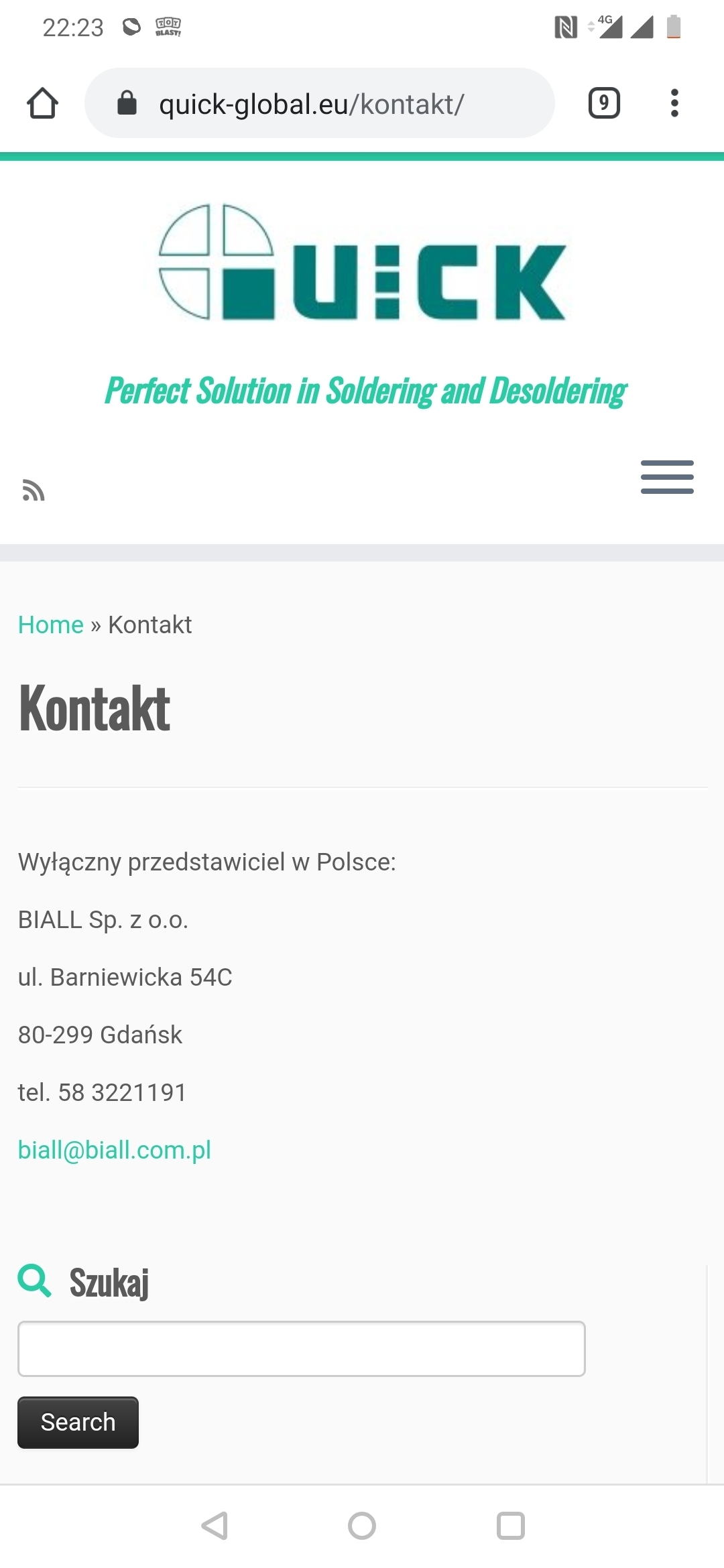

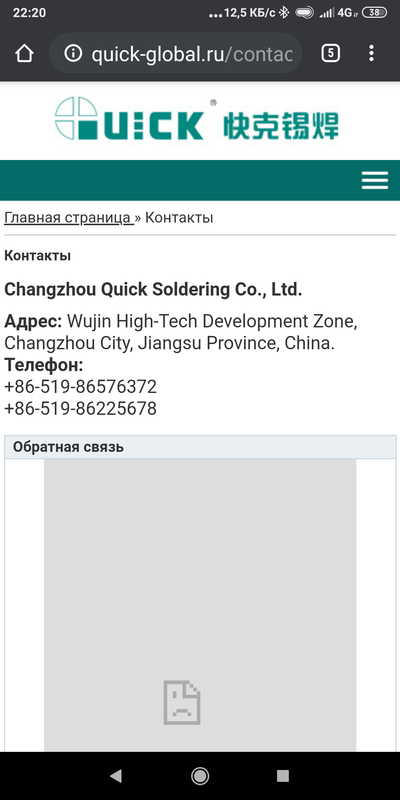

это кастомный дисплей под конкретное изделие, для производителя фена он является покупным комплектующим, обычно производители не делятся детальками, которые сами не производят, а закупают. Так что писать производителю фена, конечно, можно, но в результате скорее всего вам предложат только полную морду.
учитывая что стоимость морды на али 3,6тыс, вряд ли вы где-то найдете дешевле. https://aliexpress.ru/item/4000181208227.html

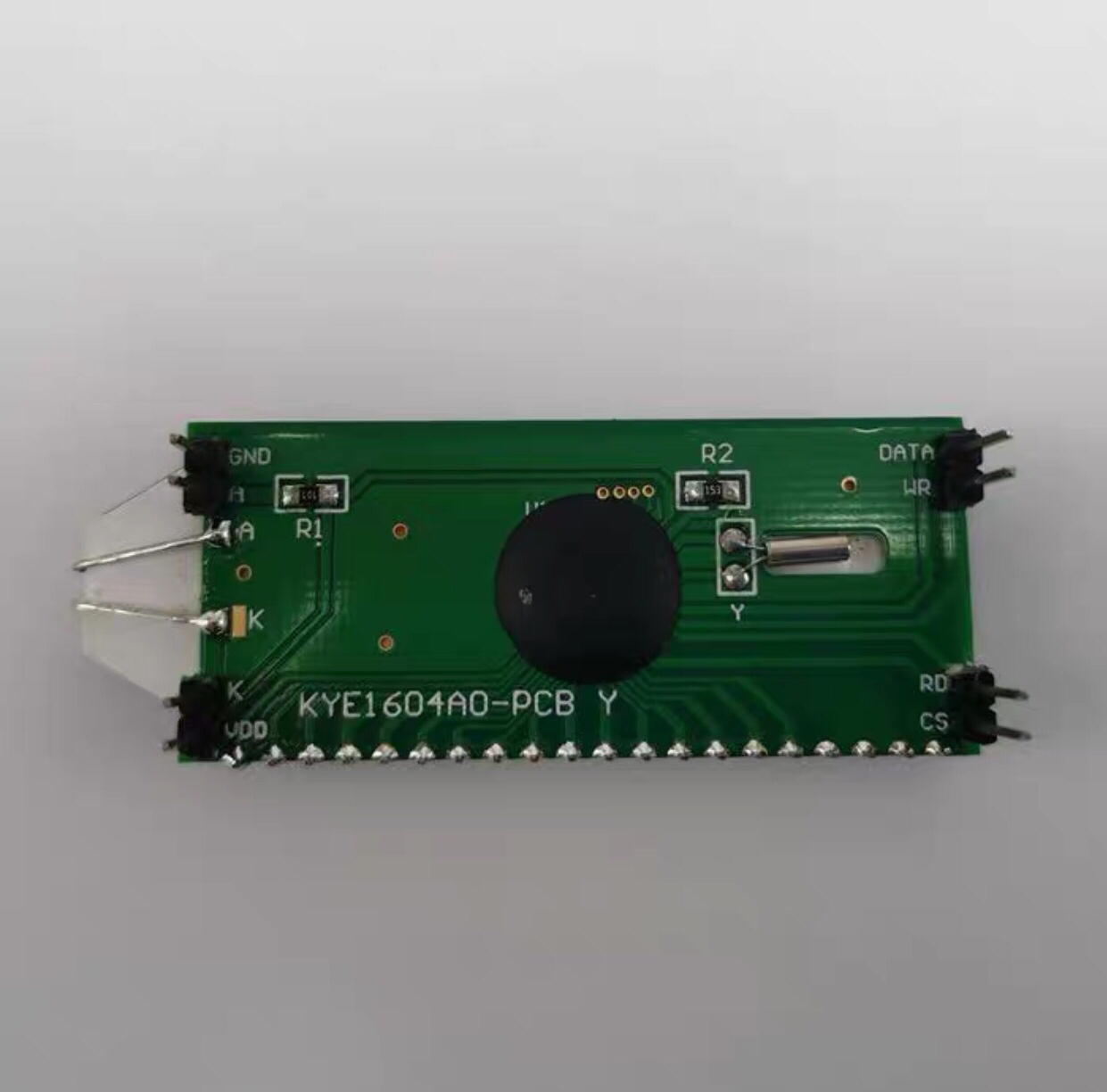

1 - общий
2 - подсветка анод
3 - подсветка катод
4 - +5 вольт
5 - данные
6 - запись
7 - чтение
8 - чип селект
больше похоже на SPI с кривой маркировкой.
думал об этом, завтра куплю несколько штук, вдруг что то взлетит, ( я взял два-три месяца отпуска, позаниматься своими проектами, ремонтами, и тд, а тут такая заподлянка )
Только оригинал. Пиши китайцам. Дисплей с кучей доп символов и без собственного знакогенератора,ИМХО. LCD1602 не подойдет, т.к у него 16 символов в 2 строки и свой зн/генератор.
111,83 руб. 7%OFF | 1 шт. модуль LCD 1602 1602 синий экран 16x2 символ ЖК-дисплей модуль синий черный свет для Arduino
https://a.aliexpress.com/_eKGEee
Так то очень похож
