Наконец-то достроил автодом!
Делал его почти 3 года — времени катастрофически не хватало, поэтому процесс сильно затянулся.

Но теперь всё готово (почти). Делюсь финальными фотографиями

Многое не попало на фото — например, как я прокладывал воду и переделывал часть систем уже по ходу эксплуатации.

Сначала для воды использовал мягкие армированные ПВХ-шланги на хомутах, но в итоге всё это начало подтекать. Заменил их на жёсткие полиуретановые шланги для компрессоров и быстросъёмные соединения — получилось намного надёжнее.

Один из баков тоже начал течь — некачественно сварили. Ничего критичного, починить можно.

Во время сильного ливня обнаружилась ещё одна проблема — протекла крыша. Оказалось, плохо проклеили два соединения. Временно лечил всё скотчем ) Поскольку прицеп почти всё время стоит под мостом, заметить это раньше возможности не было — выяснилось только в поездке.

По электричеству тоже всплыли нюансы. Двух аккумуляторов оказалось мало — холодильнику на всю ночь их не хватает. Сам блок ИБП тоже выбрал не самый удачный: если подключено внешнее питание и идёт зарядка аккумуляторов, он примерно каждые пять минут включает вентиляторы. Днём не мешает, а ночью уже немного напрягает.

Плюс изначально не рассчитал напряжение солнечных панелей. Для этого ИБП требуется минимум 90 В, а у меня две панели примерно по 30 В каждая. В итоге пришлось покупать отдельный контроллер для зарядки аккумуляторов от солнечных батарей.

С водой тоже пришлось поэкспериментировать. Изначально поставил насос со стандартным давлением около 3 атм, но для автодома это оказалось слишком много: и для кранов давление избыточное, и в туалете напор слишком сильный. Поставил редуктор на 1 атм — стало намного лучше.

Ещё решил добавить гидроаккумулятор. Сначала купил на 24 литра, но он показался слишком большим по габаритам, поэтому даже не стал устанавливать. Потом взял маленький, на 1 литр — и это, похоже, были деньги на ветер: толку от него практически нет. Видимо, всё-таки придётся ставить тот, на 24 литра )

В целом всё нормально. Первый полноценный выезд как раз и показал основные недочёты, которые нужно доделать и исправить. Будем постепенно доводить автодом до ума =)

Сейчас он готов примерно наполовину – шасси, корпус, пол, один шкаф, одно окно и обогреватель.

Про проект, шасси и корпус можно прочитать в предыдущем моём посте Проект внедорожный прицеп-автодом

Мебель

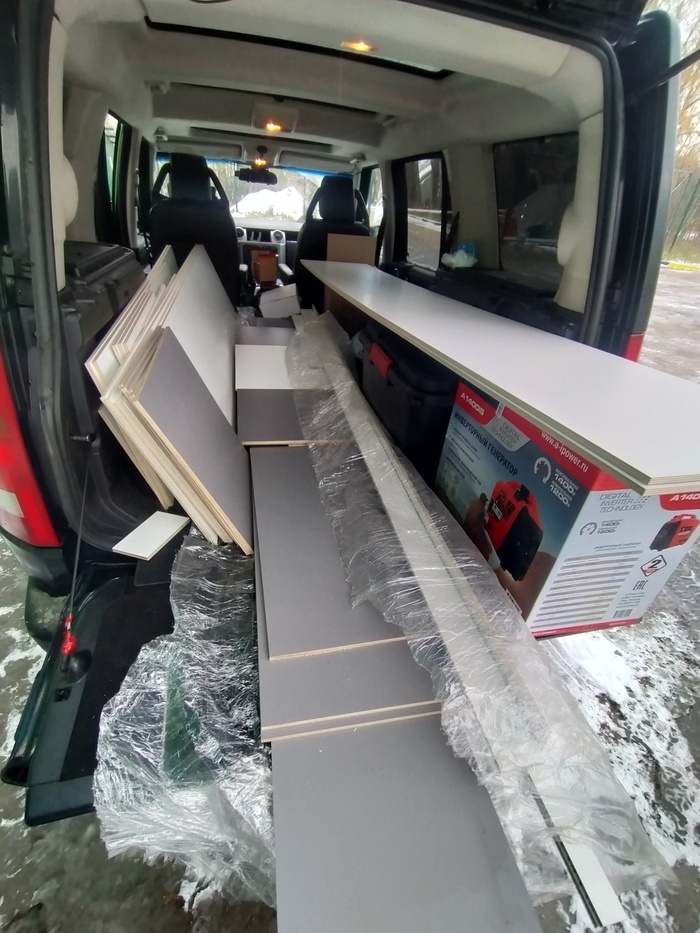

Так как мебельщиков я найти не смог, решил всё делать самостоятельно. Как преимущество – я могу вносить корректировки в проект по мере постройки, а то какие-нибудь раздолбаи соберут по чертежу, не включая мозг, а на мои недочёты пофиг. Так вот. Собирать я решил из ламинированной фанеры толщиной 9мм. Нашел белую и серую. Заказал распил.

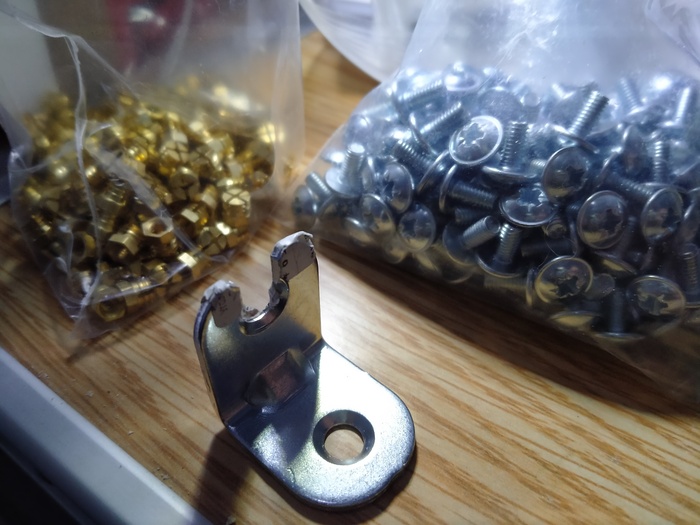

Что бы выглядело всё прилично, без торчащих насквозь винтиков, решил использовать закладные футорки. Кое-как нашел подходящие, по 30 руб штучка =)

По испытанию – держит вполне ок, пассатижами за винт руками вырвать не смог. Тут главное не перекрутить, потому что, если перекрутить чуть сильнее, они ломаются. Я на них собрал один шкаф, на вид надёжно, как оно поведёт себя на дороге, – посмотрим)

Изучал и пробовал разные подъёмные механизмы для фасадов, в итоге остановился на системе PD Lift push-to-open с небольшими доработками. Так как там нет фиксаторов, дополнил систему нажимными защёлками.

Нижние фасады на «петлях без врезки», к их установке надо приспособиться, пару раз ошибиться, но использовать можно. Фиксация дверц будет на таких же нажимных защёлках.

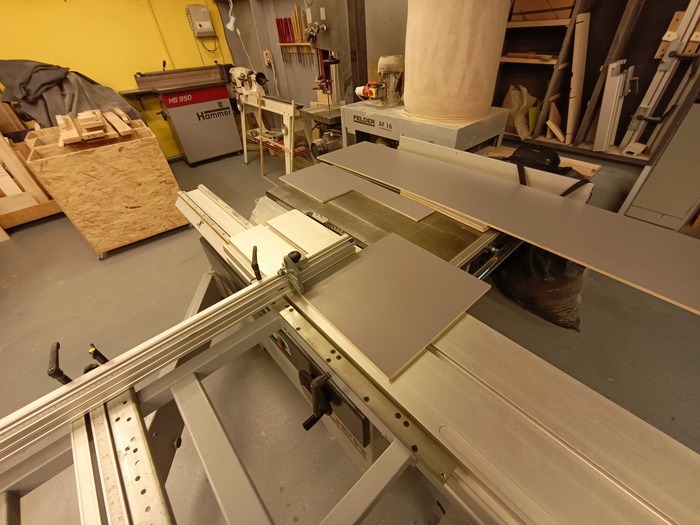

В процессе сборки пришлось скорректировать высоту верхних ящиков, я изначально планировал их делать одинаковой высоты с нижними, но мне не понравилось, и укоротил их на 15 см. И вообще, оказалось, я где-то промахнулся с фасадами на сантиметр. Надо было найти где ровно и аккуратно попилить, но самое ближнее, что нашел - это какой-то коворкинг ДелайВещь - пипец там цены, конечно, 1000р за час работы на форматно-раскроечном станке. Ну, если пилить вагон фанеры, может оно и выгодно, но попилить пару деревях со сколами - это слишком =) Но ничего ближе не нашел, по-этому занёс туда пару раз свои кровные и заодно развлёкся работой на прикольном станке =)

Обогрев

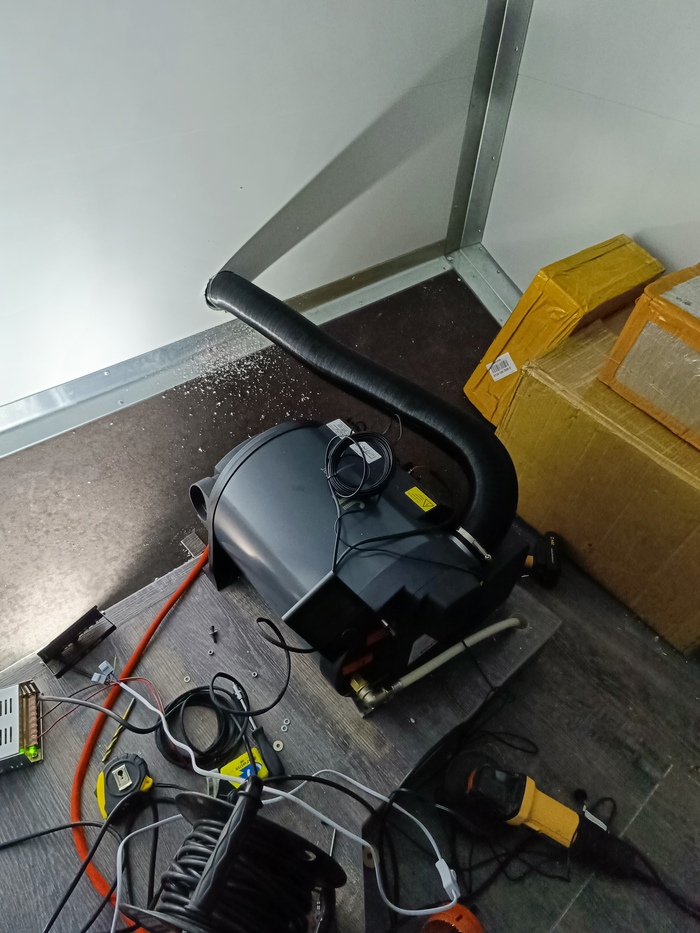

Пока собирал мебель, наступили холода. Пришлось достать припасённый газовый бойлер-обогреватель 100500-в-одном – работает от газа и от электричества, греет воздух и воду. Аналог Truma Combi. Купил на алибабе еще весной, с доставкой СДЭК из Китая вышло чуть более 100 тыс руб, еще по заниженному курсу, что вышло в полтора раза дешевле, чем у местных барыг. Модель, кажется, FJH-6E/1R (выпускается под разными брендами-наклейками, может сама Трума у них же и закупается, хз).

При температуре за бортом около +5 обогреватель вполне справлялся с обогревом от бензинового генератора на 1400Вт. За 20 минут воздух прогревался до +15 градусов. Но расход бензина не радовал – около литра в час в половину мощности 900Вт. На морозе -5 и ниже такого обогрева стало не хватать. На полной мощности генератор не тянул – выбивало предохранители.

Решено было ставить газ до сборки всей мебели. Тут надо было сделать дырку в корпусе под выхлоп, я хотел сэкономить на дорогой балеринке по металлу, взяв какие-то дешевые по дереву. Металлический корпус остался цел, только краску поцарапал, а балеринки сточились почти в ноль. В общем, пришлось раскошелиться на тыщщщу руб ради одной дырки =)

Кстати, выхлоп у этой системы очень интересный – воздух для горения и выхлоп подаются по одной трубе. Одна труба внутри другой. Выхлоп внутри, приток снаружи. Воздух для горения изолирован от воздуха в помещении.

По итогу, за 10 минут воздух в помещении прогревается с -10 до +20. Воздух дует горячий, расход газа пока не знаю, не понятно, по документам вроде до полкило в час при максимальной мощности, при поддержании температуры - меньше. Выхлоп не вонючий, в отличие от дизельного варианта. Просто пар с минимальным запахом (возможно запах нового консервационного масла, который прогорит через какое-то время). Шум есть, шумят вентиляторы и громкий поджиг. Спать будет мешать 100%. А в дизельной версии, говорят, громкий дизельный насос. Все на него жаловались. Буду делать звукоизоляцию короба, где будет стоять эта штука.

Окна

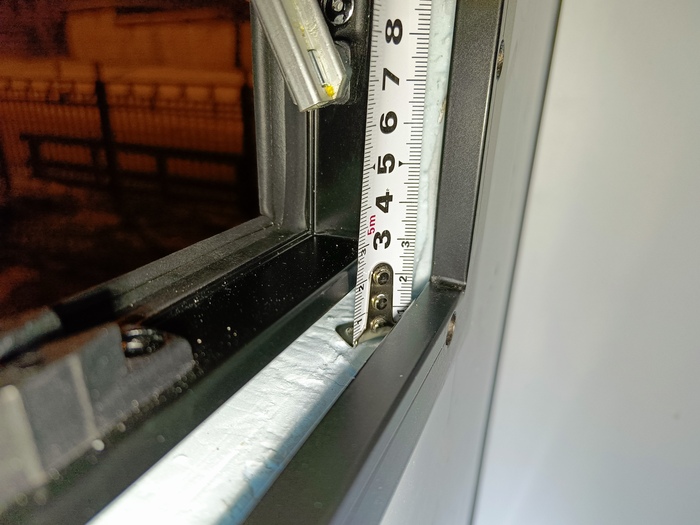

Еще поставил одно окно для вентиляции, а то немного раздражает запах фанеры на полу – не знаю когда выветрится, но уже пахнет не так сильно, как в первый месяц. Окна заказал слегка не на ту толщину стен, которая у меня была. Но не страшно, я придумал как красиво заделать щель чёрным алюминиевым профильным уголком, жду оттепели, что бы можно было использовать герметик)

Продолжение следует… =))
