Конструкцию каркаса ноги продумывал исходя из того, что он должн быть подвижен и не мешал красивой обшивки.

При склейке каркаса пользовался малярным скотчем для фиксирования склеиваемых частей до застывания клея и клей "Дракон", т.к. термоклеем не скрепить так хорошо.

Еще получилось, после разделения на части, что можно менять положение дроида. Это тоже будет влиять на не стандартность фотографии и более оживленность.

Конечно собираю и смотрю как получается общий вид конструкции, т.к. делаю первый раз и могу что-то не предусмотреть.

PS. Конечно я стараюсь разбить описание создание своего R2D2 на законченные части, но на самом деле я делаю понемногу все подряд. Поэтому могут на фото проскакивать незаконченные части дроида раннее доведенные до конца.

Каркас решил делать для прочности конструкции. Хотя по факту, нужно чтобы пережил вечер. Для мобильности решил сделать отделяемые части: ступни, ноги, тело и голова.

Малярный скотч очень помогает закрепить правильно склеиваемые детали.

Для жесткости каркаса и уменьшения работы взял "толстый картон"(5-ти листовой), вырезал несколько деталей и склеил между собой. В данной конструкции вес дроида будет на середину ступни, а по краям отверстия чтобы выдвигать ноги.

Для закругления плавного закругления картона, в местах закругления сделал не сквозные прорези. Таким образом вышла гибкая часть.

Конечно некоторые части доделывал на глаз, такие как внешнее оформление. Не все детали передаю как в оригинале, а некоторые и не получается красиво склеить, так как это моя первая серьезная работа с картоном и не все красиво выходит. Но для общей картинки будет достаточно.

Долго думал, что можно использовать как стыковку ноги и ступни. Изначально хотел использовать простые карандаши, но из-за хрупкости пришлось отказаться. Потом подумал использовать бамбуковые шпажки склеенные между собой. В обще прочность меня устраивает, отличная ось получилась.

На момент написания этой статьи, я заканчиваю Дроида. Поэтому не могу показать в завершенном виде.

PS. Взял модель за основу вот от сюда thingiverse.com/thing:11594

Для образа Падме Амидала требуется оружие, сделать сложно, а покупать оригинал дорого. Прошлись по детским магазинам и ничего похожего не нашли (город маленький, магазинов мало). Решили сделать маленький бластер т.к. его легче. Хочется ближе к оригиналу сделать.

Я взялся помочь. Главная задача удешевить максимально, но сделать похожим. Имея 3д принтер задача упрощается.

Поиск названия выдал Бластер Q2,позже я узнал, что называется еще как Blaster Naboo.

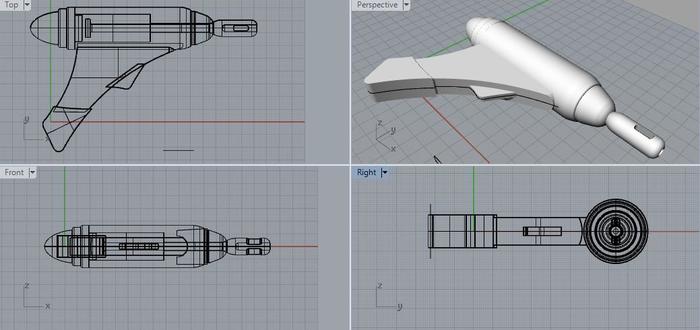

Поискав бесплатную модель на thingiverse, ничего не нашел. Подумал, что быстрее самому смоделировать, чем тратить время на поиск. Размеры указанные в вукипедии и других источниках какие-то не понятные, поэтому я сначала вырезал из бумаги и примерял как по размеру. Еще и сделал дуло выдвигающимся.

Для печати взял дешевый пластик АБС, а он оказался очень плохим. Решено было модель Бластера нарезать на еще меньше детали, с которым справится мой принтер с таким ужасным пластиком. Также "основа дула" не смогла напечататься, придумал взять трубочку от держателя шариков, все равно после покраски не заметят..

И после все склеил жидким пластиком (пластик растворен в ацетоне).

Для покраски была банка с какой-то серебрянкой для "дула" и купил по акции коричневый лак для ногтей для рукоятки.

P.S. модель выложил, кому потребуется thingiverse.com/thing:3408258
