StarWars поделки: R2D2 из картона. Ступни (Часть 1)
Предисловие. Собираемся с друзьями отметить День рождения в стиле "Звездные войны". Конечно для красоты картинки требуется и над оформлением поработать. Вот подумал, что для фотосессии подойдет сделать дроида R2D2 реального размера.
Для начала решил упростить задачу и найти готовую 3д модель дроида на thingiverse. Модель была маленькая, но детальная. Я прикинул требуемый масштаб и нужно было на 10% увеличить. А все размеры запчастей относительно других - снял с дроида и перемоделировал в более простую версию.

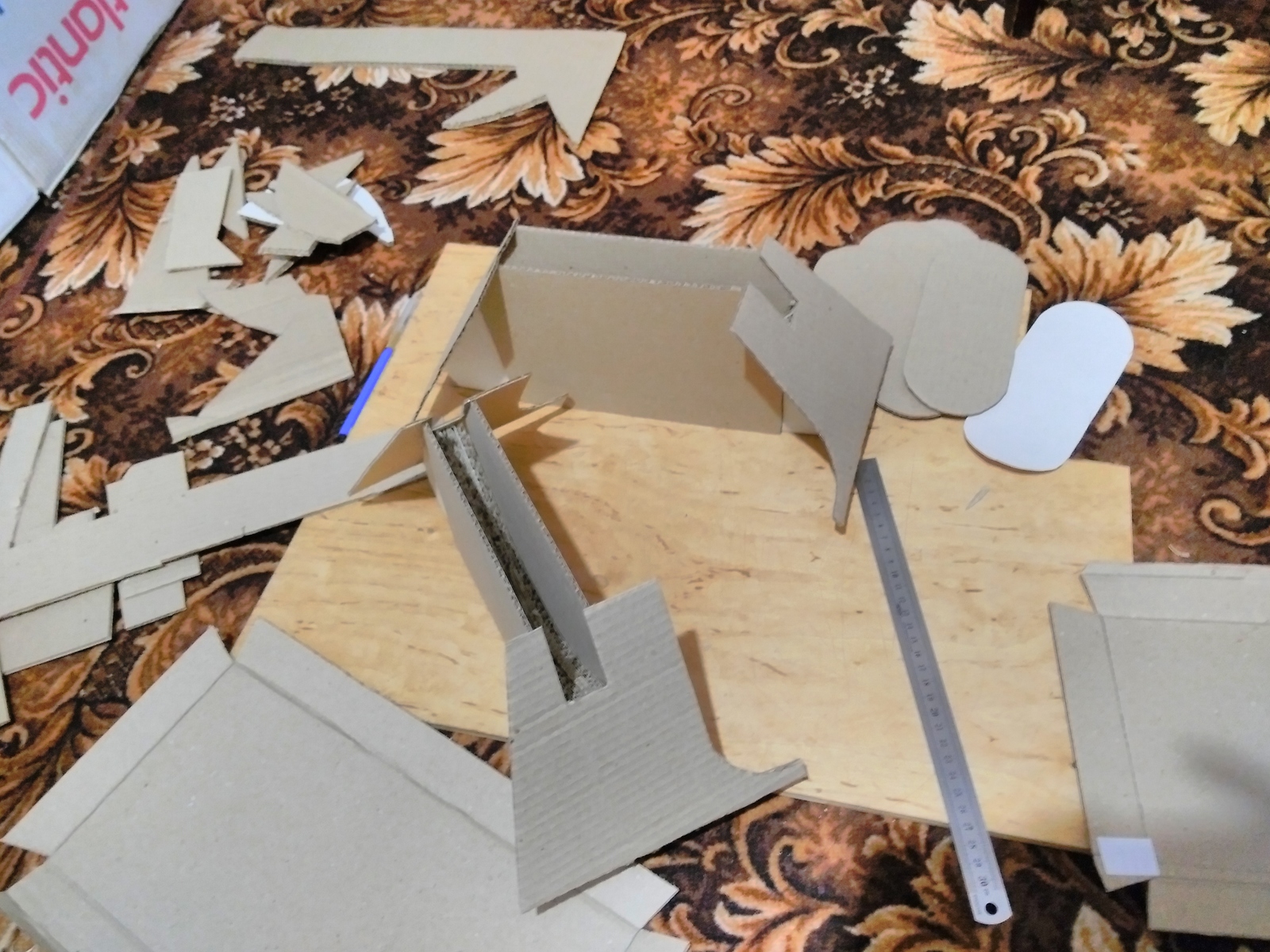

Далее воспользовался программой Pepakura, для создания шаблона. Печатал на обычном принтере, склеивал непомещающиеся на одном листе А4 части, все в одном экземпляре, так как потом все вырезалось на картоне, а для зеркального отображения хватает перевернуть шаблон.
Прикинул приблизительно по материалам: 4 листа 3-ёх листового картона (1м х 1м) и коробка от стиралки 5-ти листовой картон. Еще клеевой пистолет с множеством палочек клея, клей "Дракон", труба гофрированная 2м (самого маленького диаметра) и по мелочам остальное.
Каркас решил делать для прочности конструкции. Хотя по факту, нужно чтобы пережил вечер. Для мобильности решил сделать отделяемые части: ступни, ноги, тело и голова.

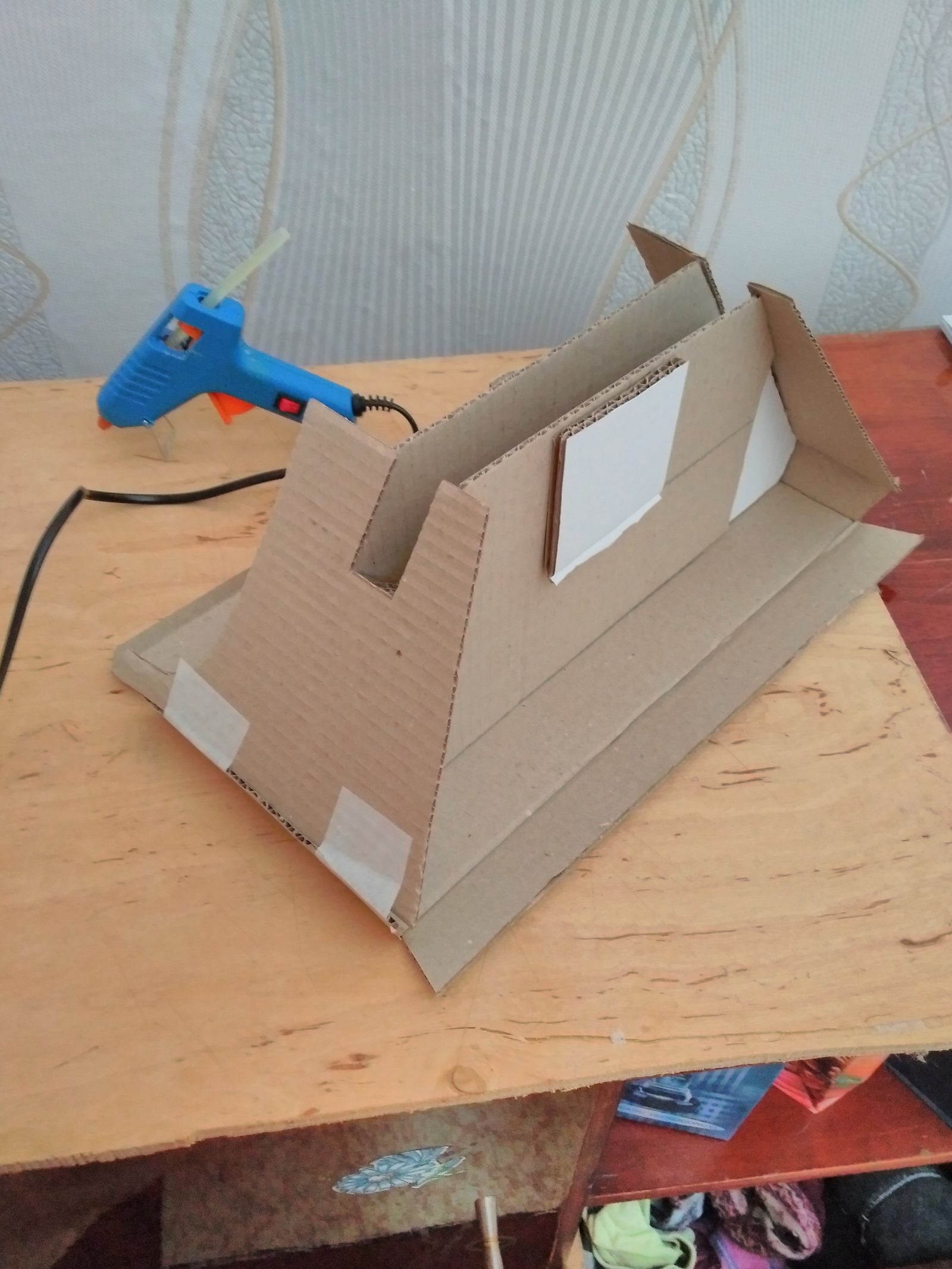

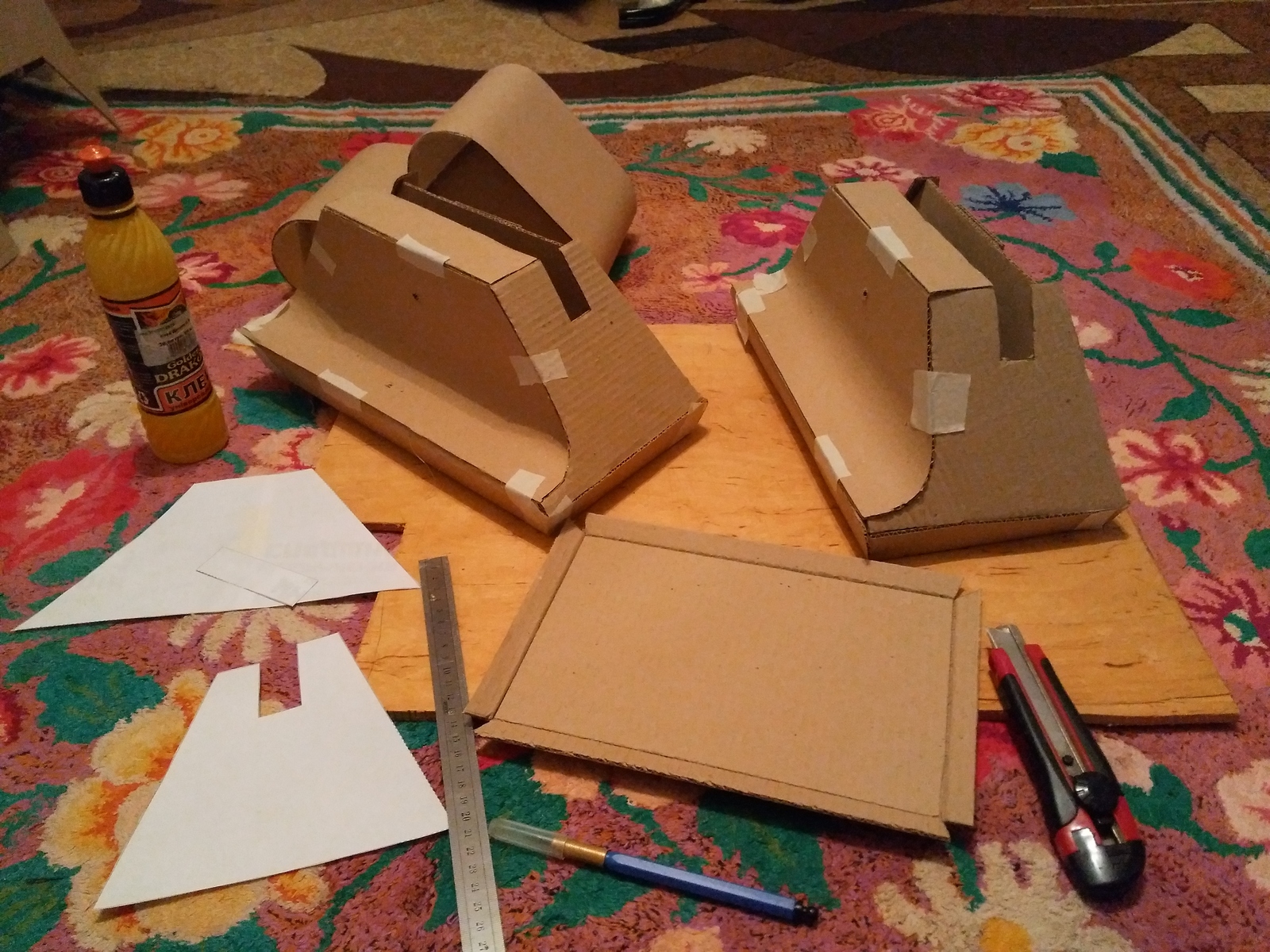

Малярный скотч очень помогает закрепить правильно склеиваемые детали.

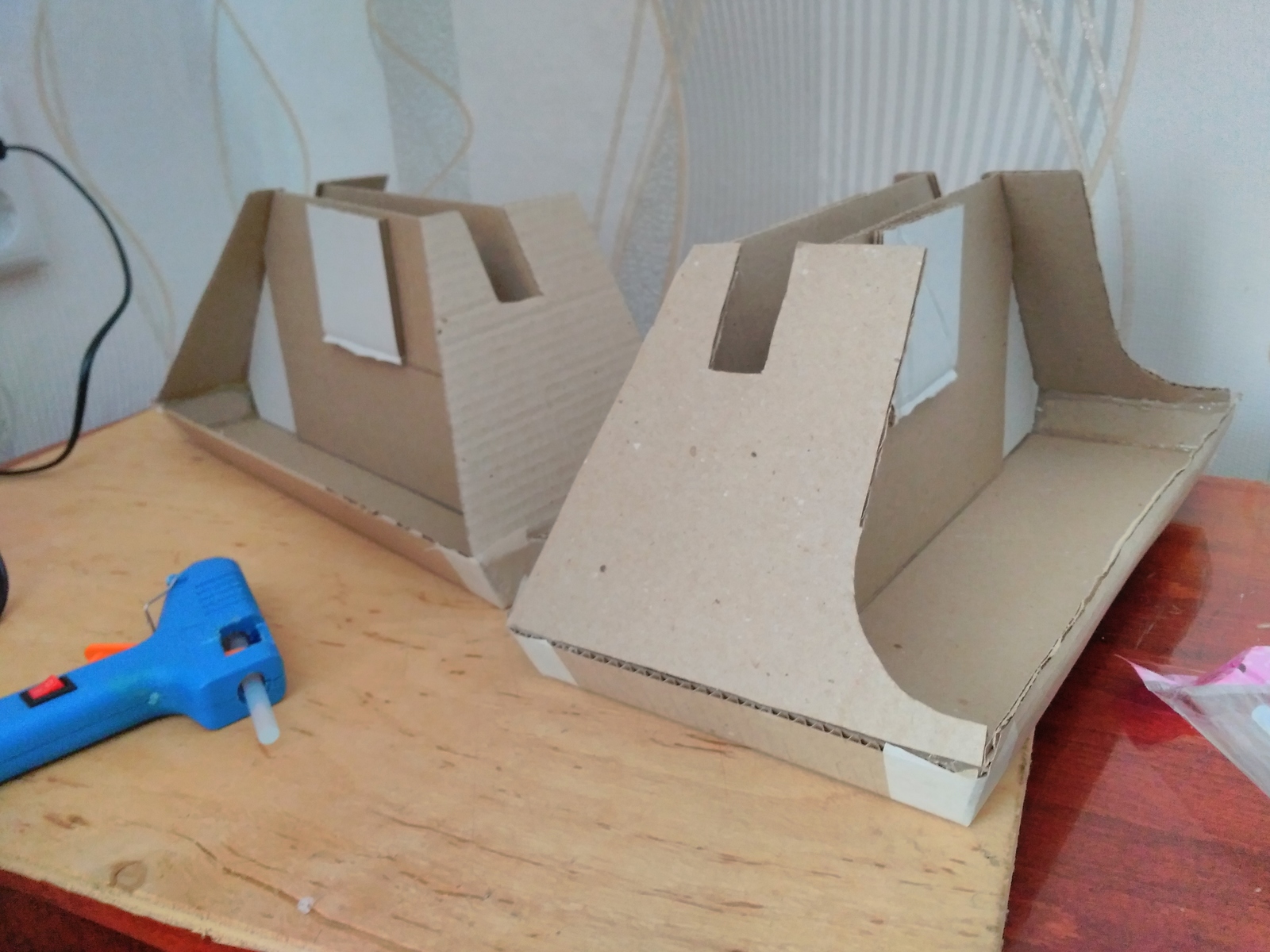

Для жесткости каркаса и уменьшения работы взял "толстый картон"(5-ти листовой), вырезал несколько деталей и склеил между собой. В данной конструкции вес дроида будет на середину ступни, а по краям отверстия чтобы выдвигать ноги.

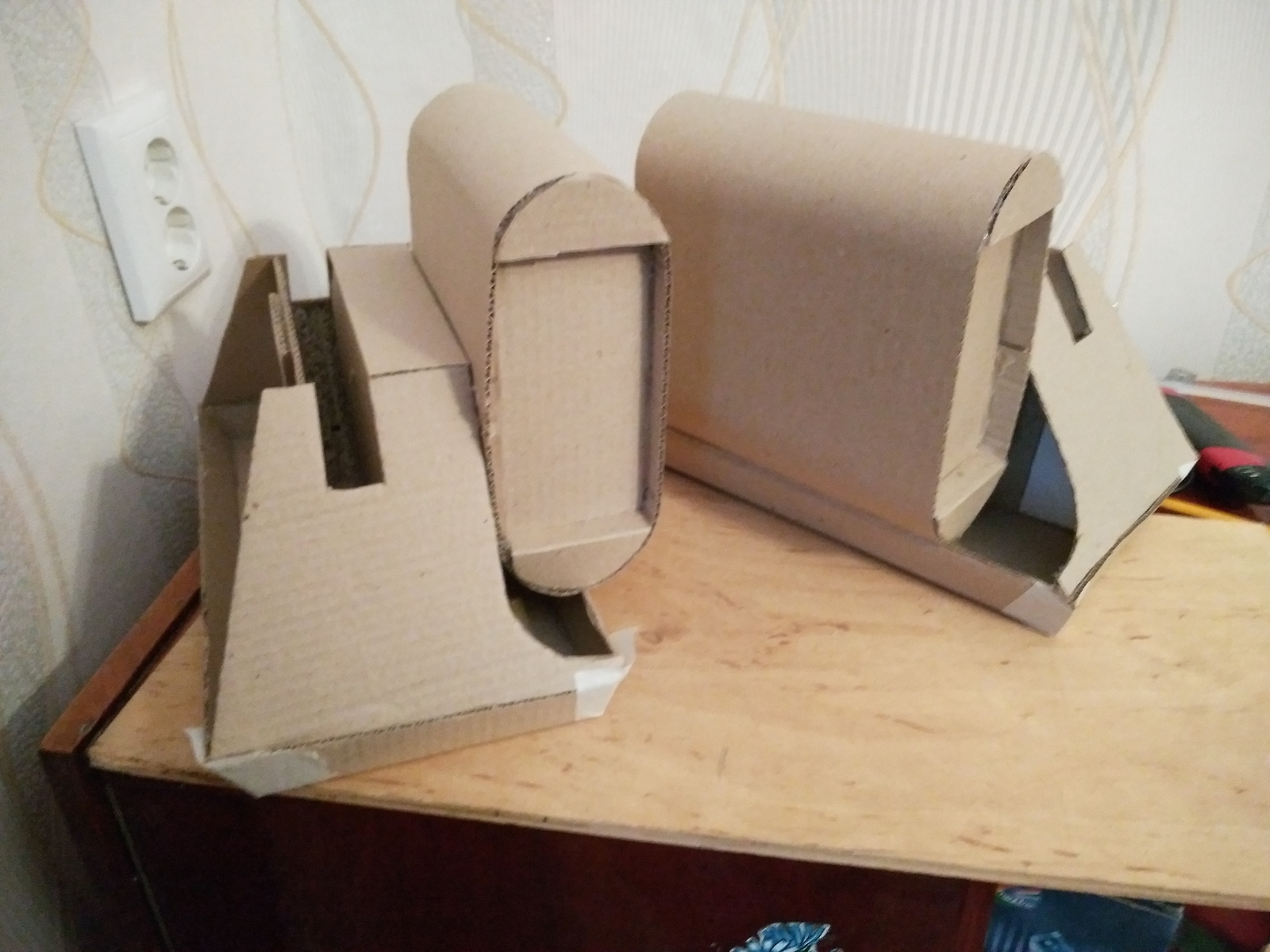

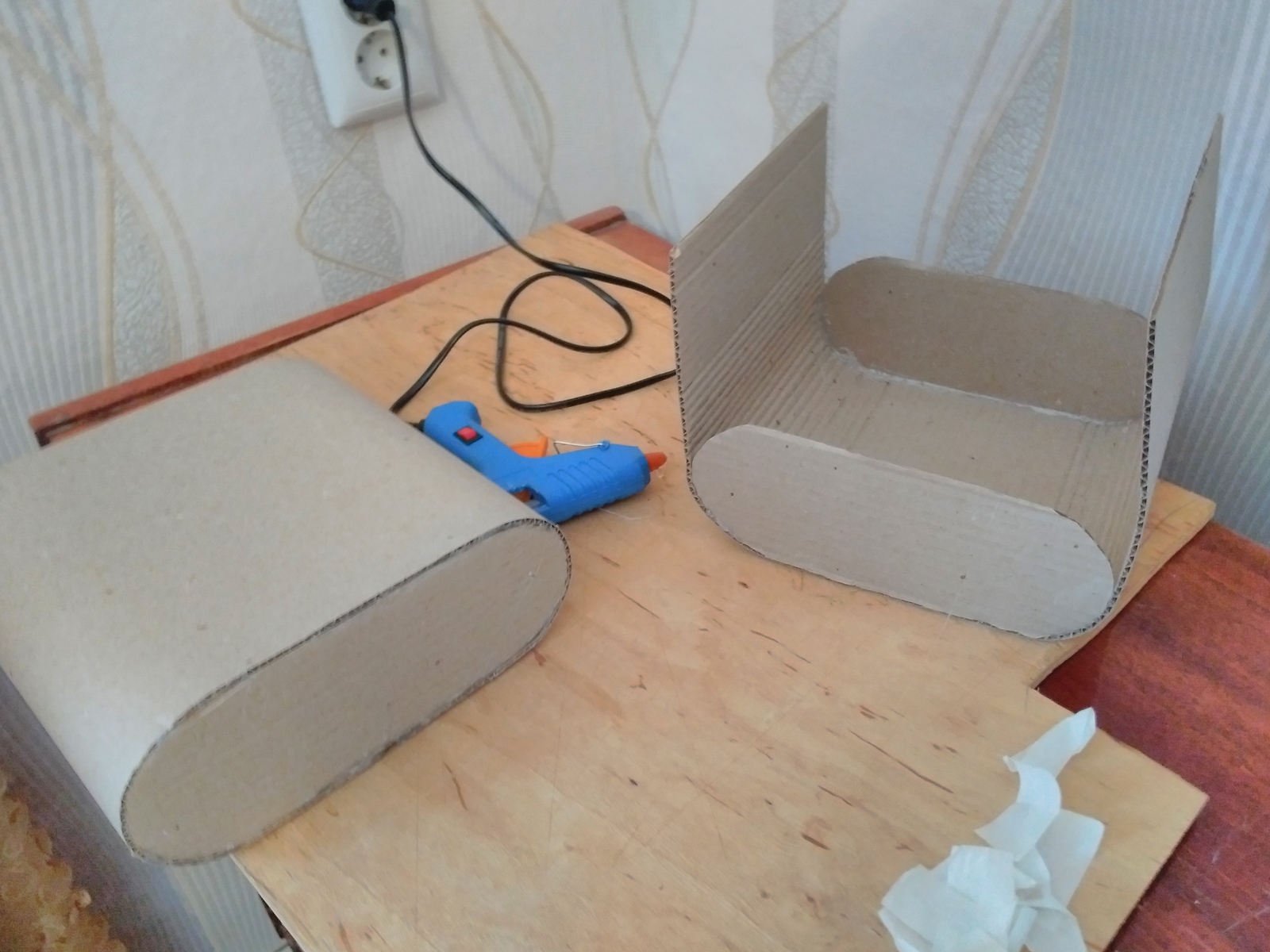

Для закругления плавного закругления картона, в местах закругления сделал не сквозные прорези. Таким образом вышла гибкая часть.
Конечно некоторые части доделывал на глаз, такие как внешнее оформление. Не все детали передаю как в оригинале, а некоторые и не получается красиво склеить, так как это моя первая серьезная работа с картоном и не все красиво выходит. Но для общей картинки будет достаточно.

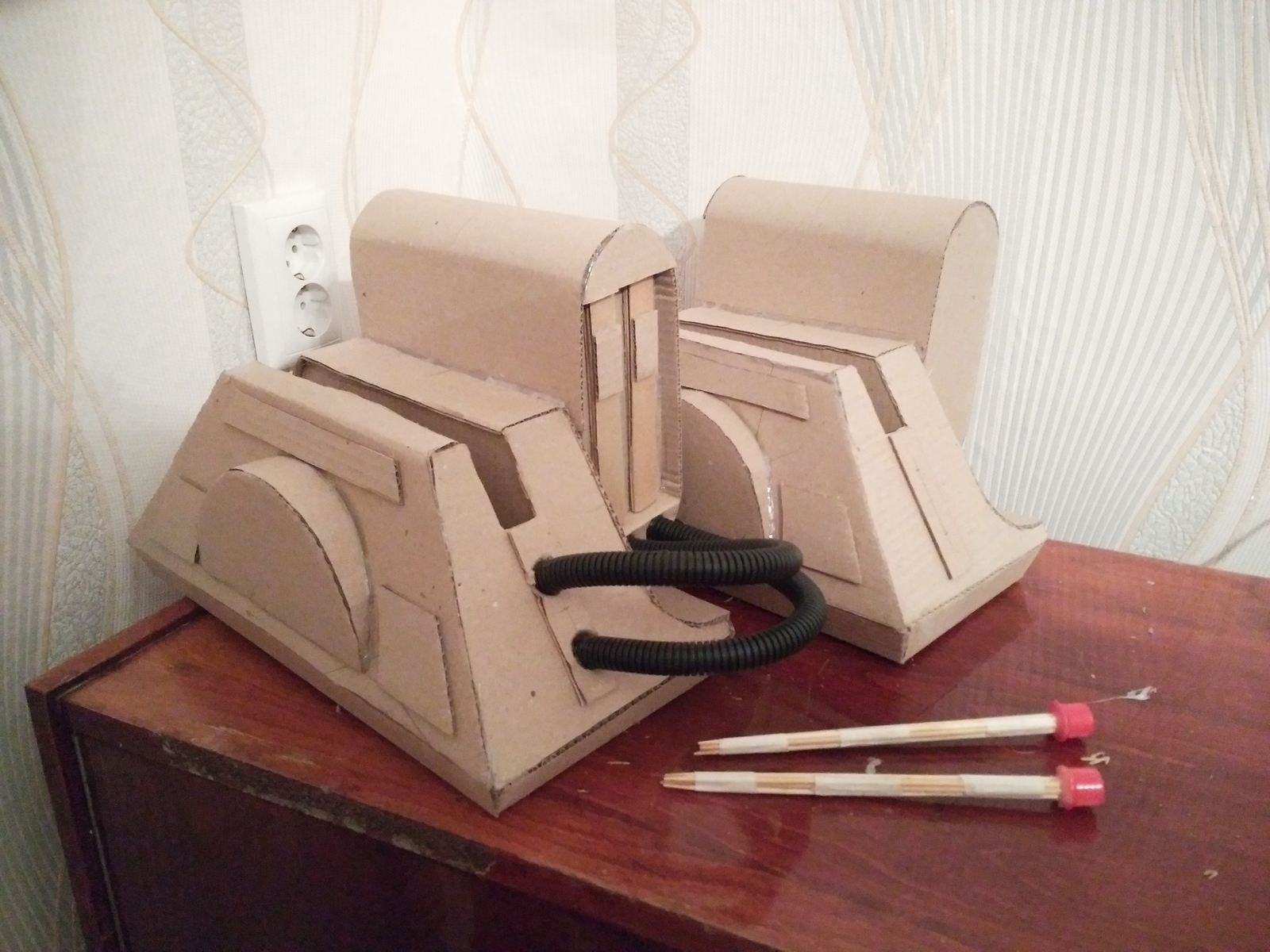

Долго думал, что можно использовать как стыковку ноги и ступни. Изначально хотел использовать простые карандаши, но из-за хрупкости пришлось отказаться. Потом подумал использовать бамбуковые шпажки склеенные между собой. В обще прочность меня устраивает, отличная ось получилась.
На момент написания этой статьи, я заканчиваю Дроида. Поэтому не могу показать в завершенном виде.
PS. Взял модель за основу вот от сюда thingiverse.com/thing:11594
