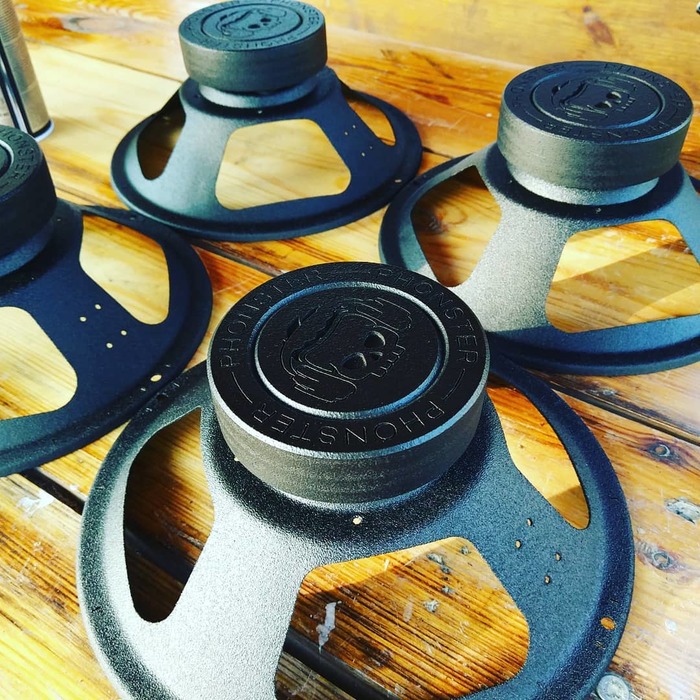

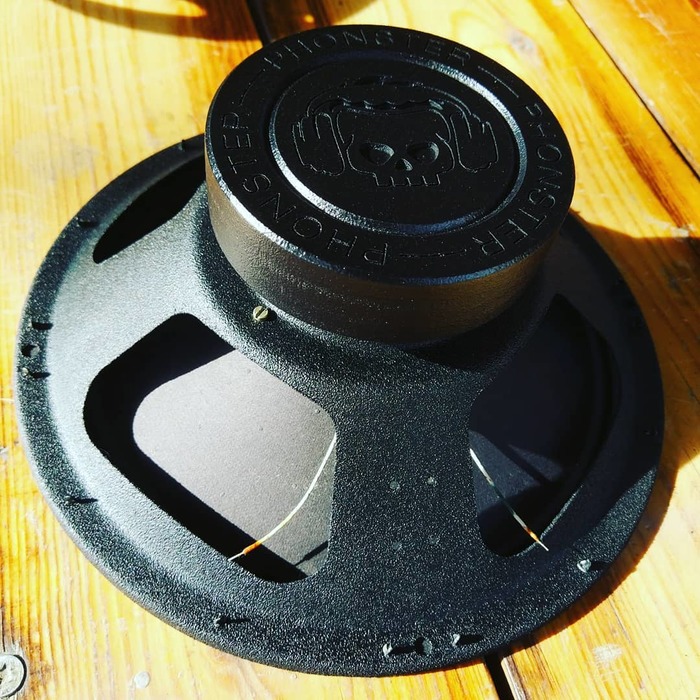

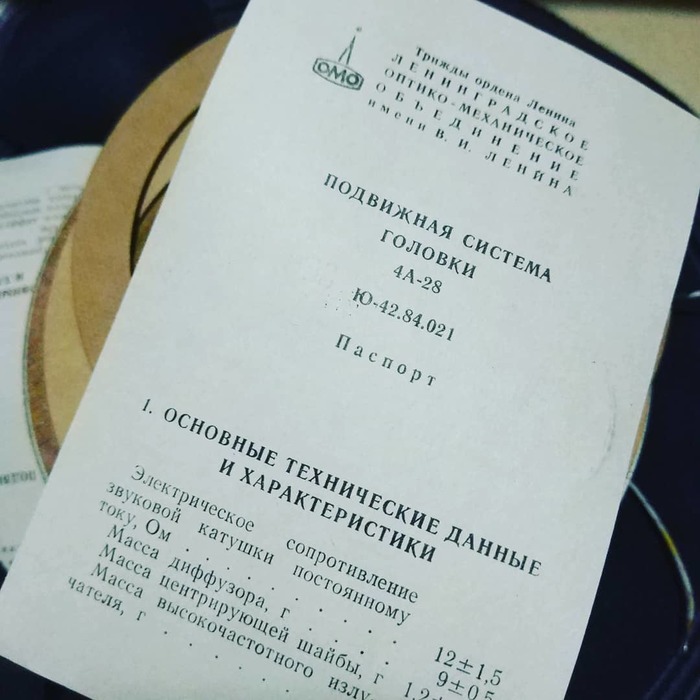

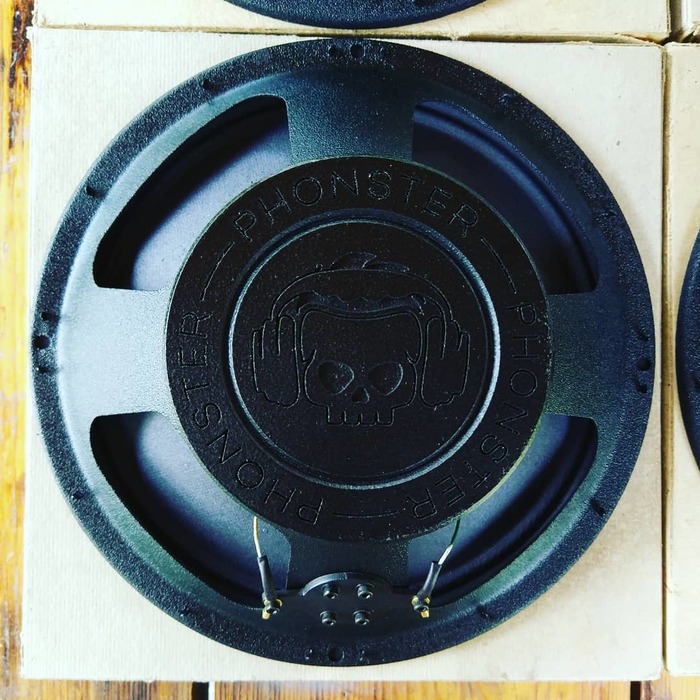

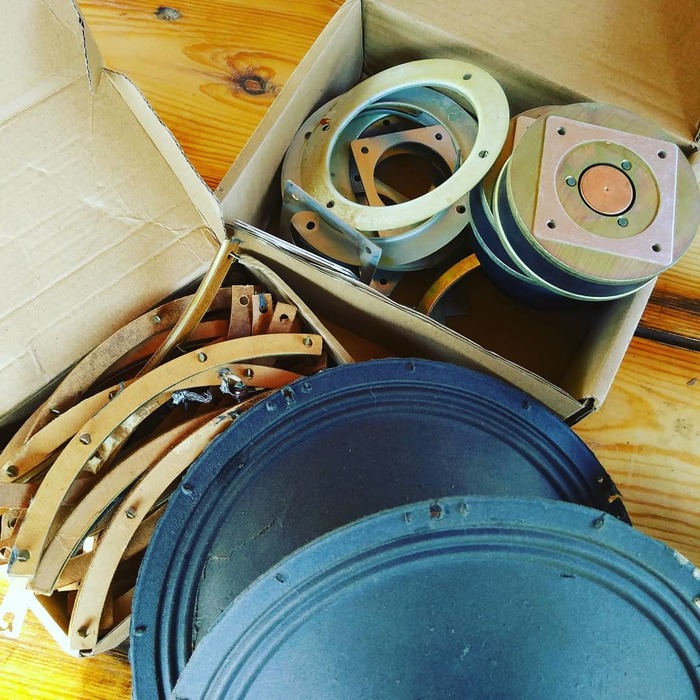

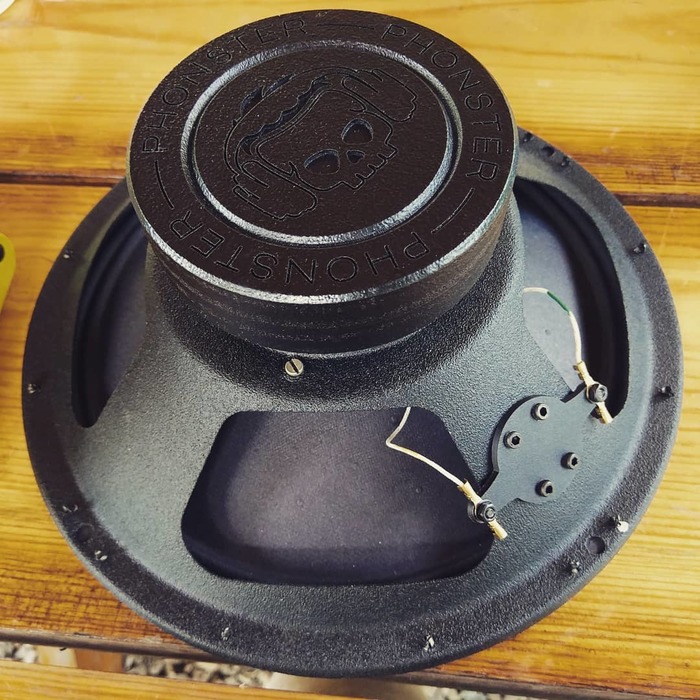

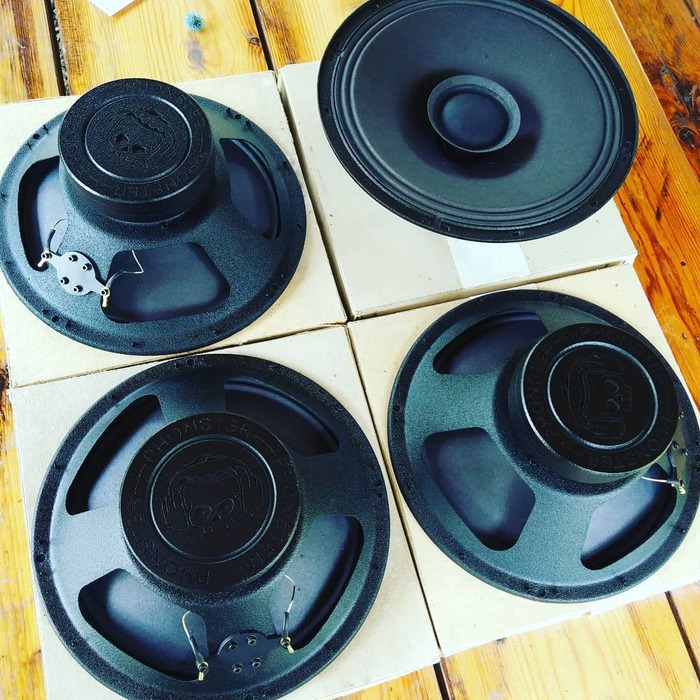

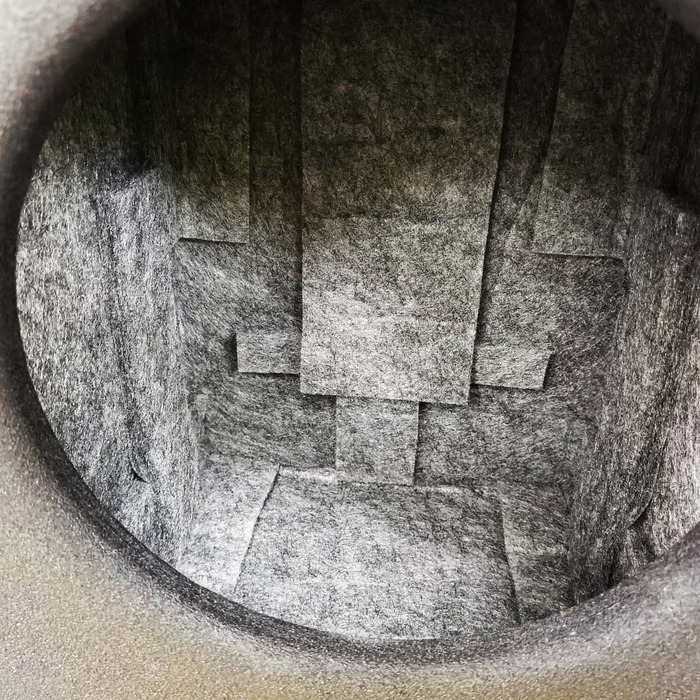

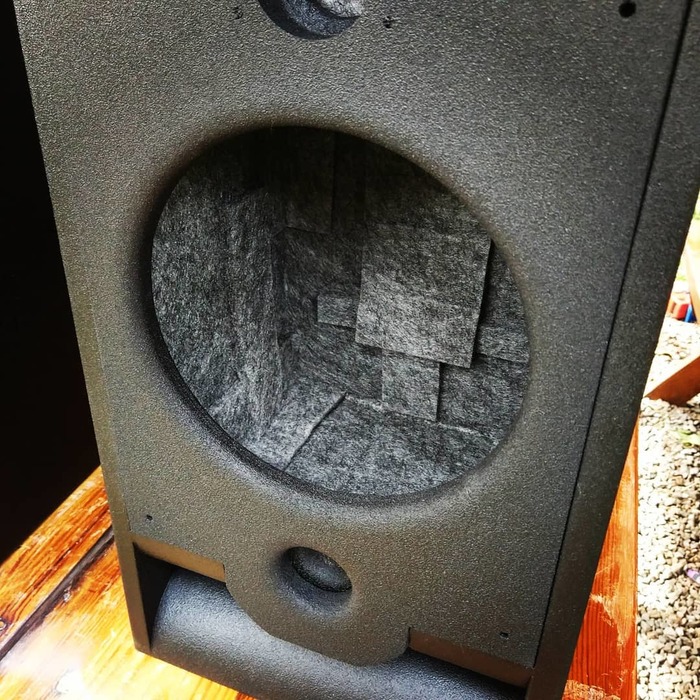

Пора завязывать с кинапоманией, но ничего не могу с собой поделать. ;) Очередные насильственные действия над логикой и динамиками "Кинап". На просторах интернета нашел продавца подвижных систем... И понеслось.

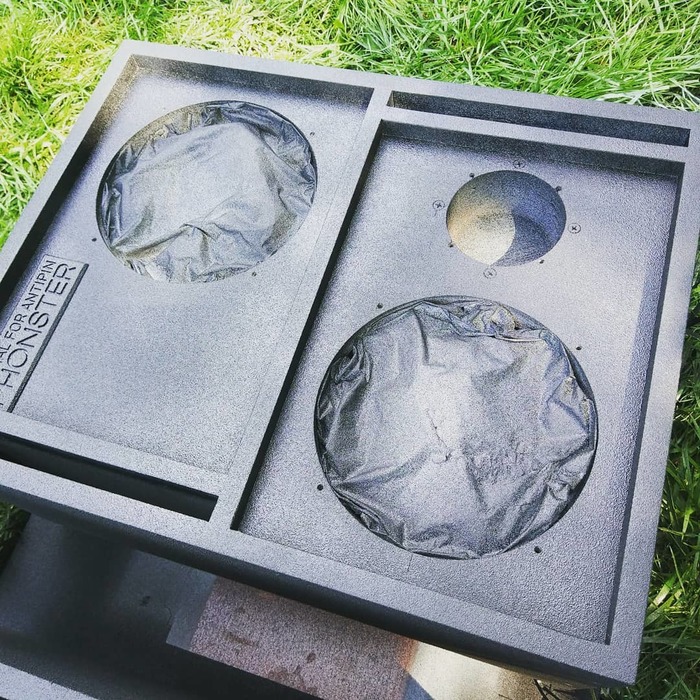

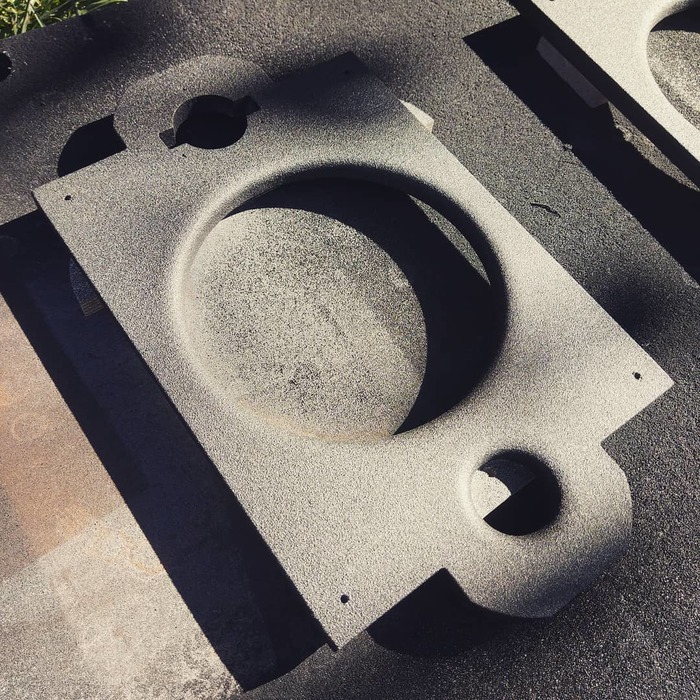

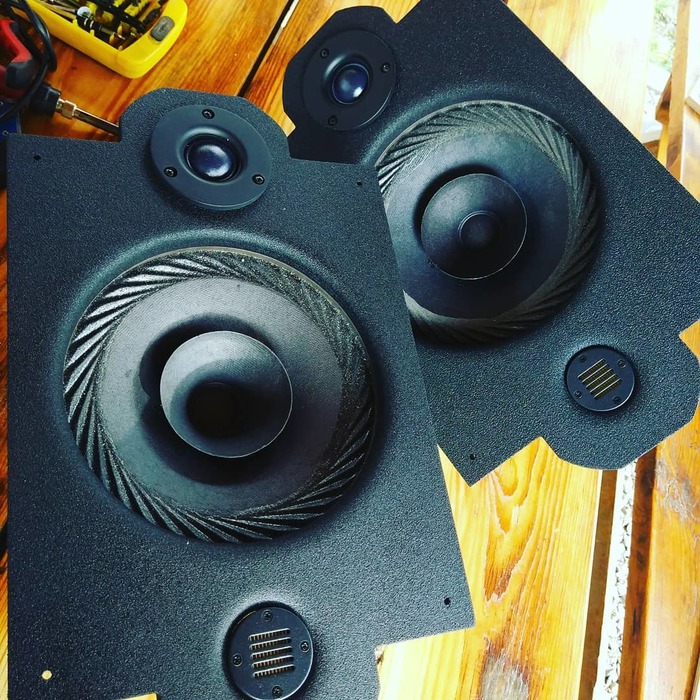

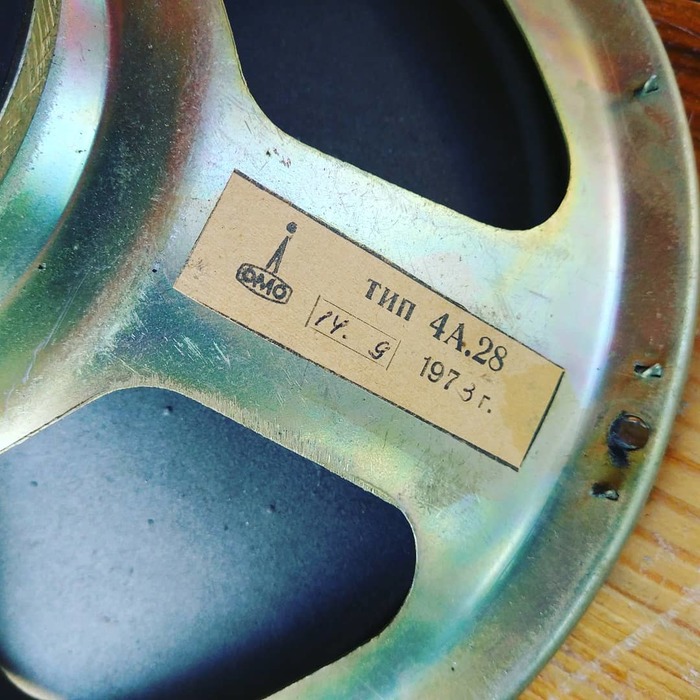

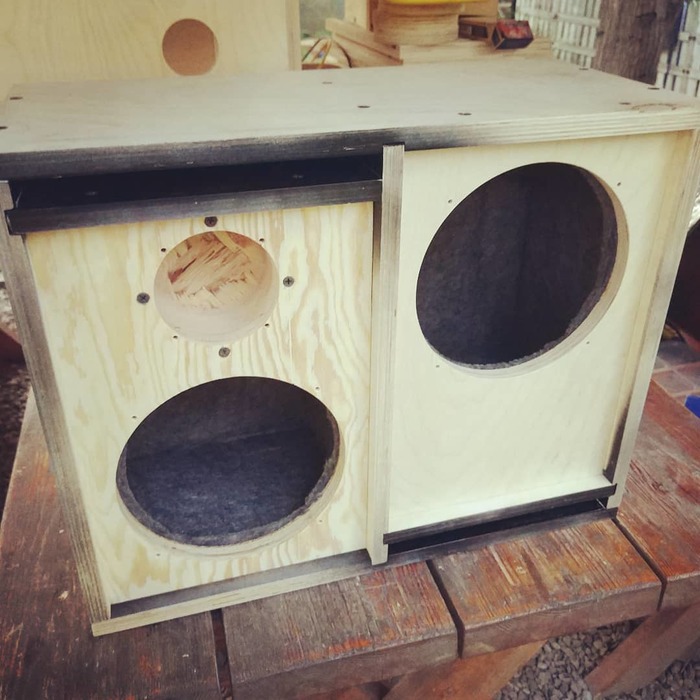

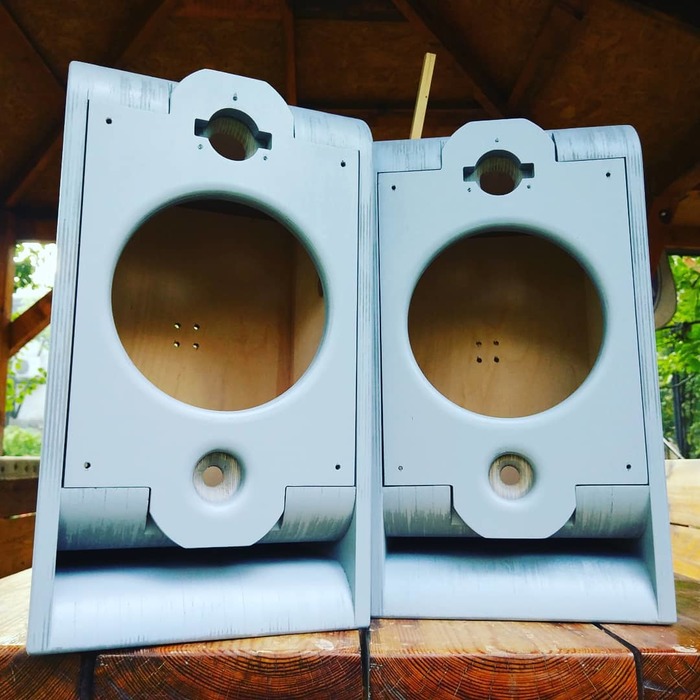

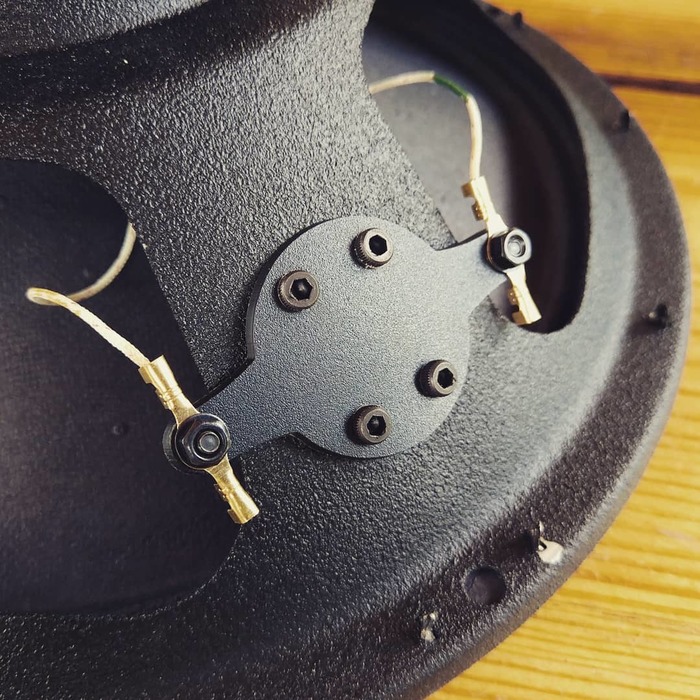

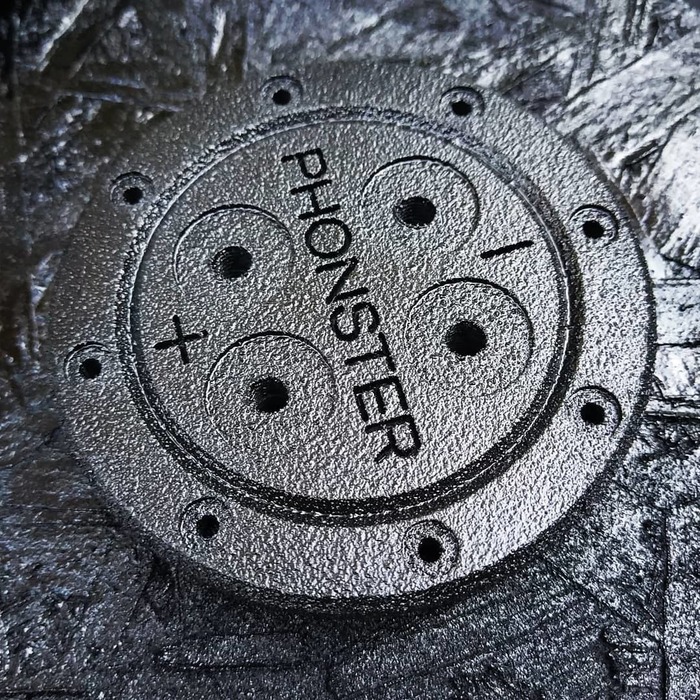

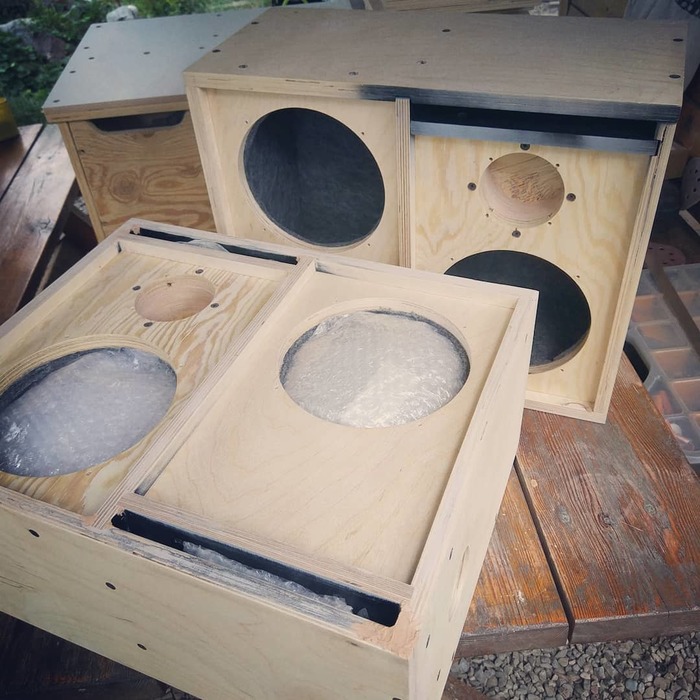

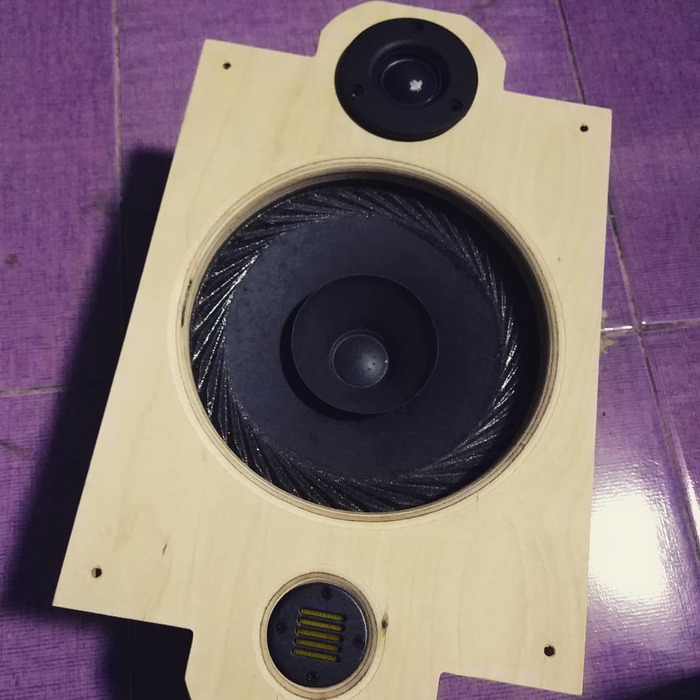

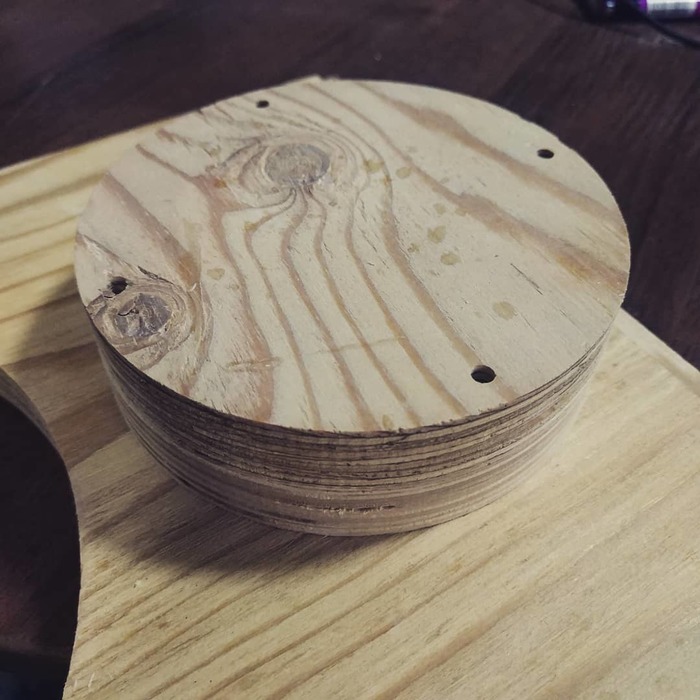

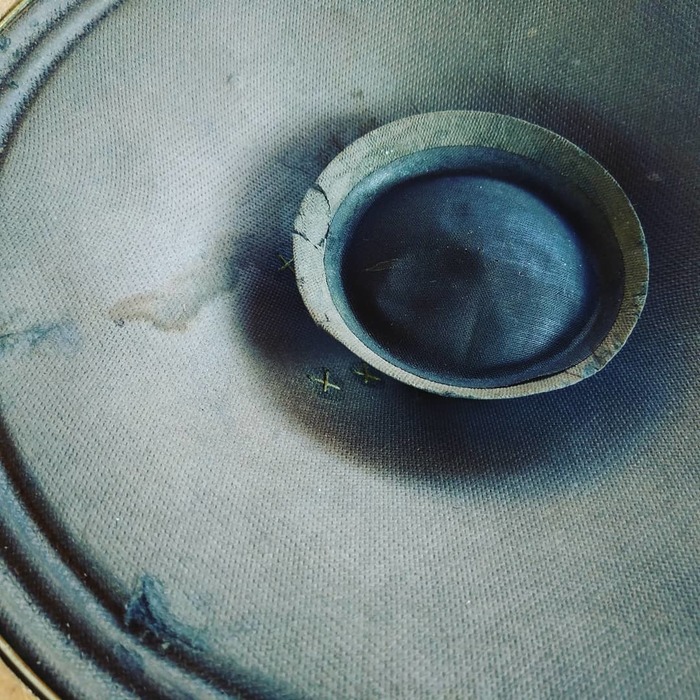

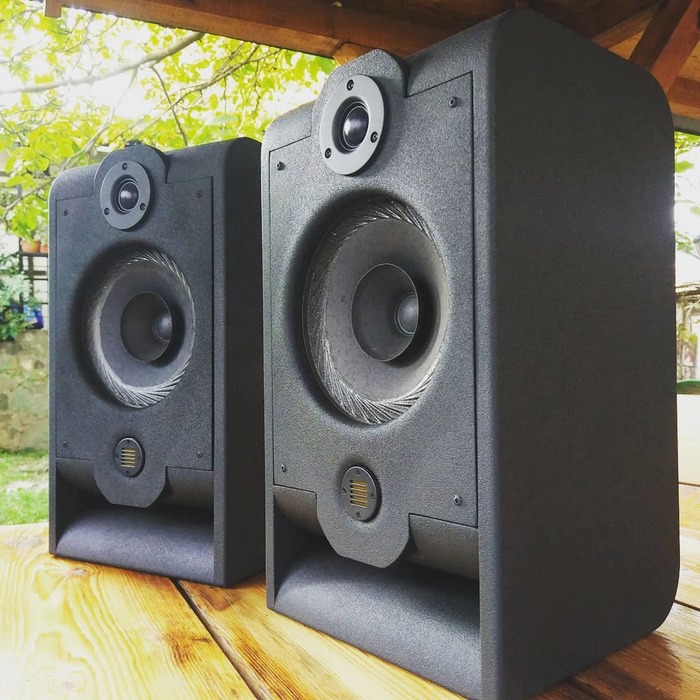

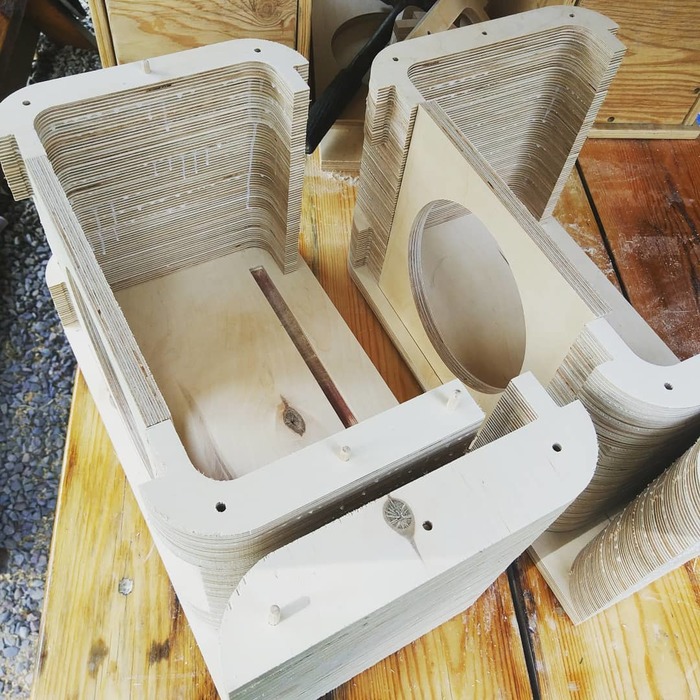

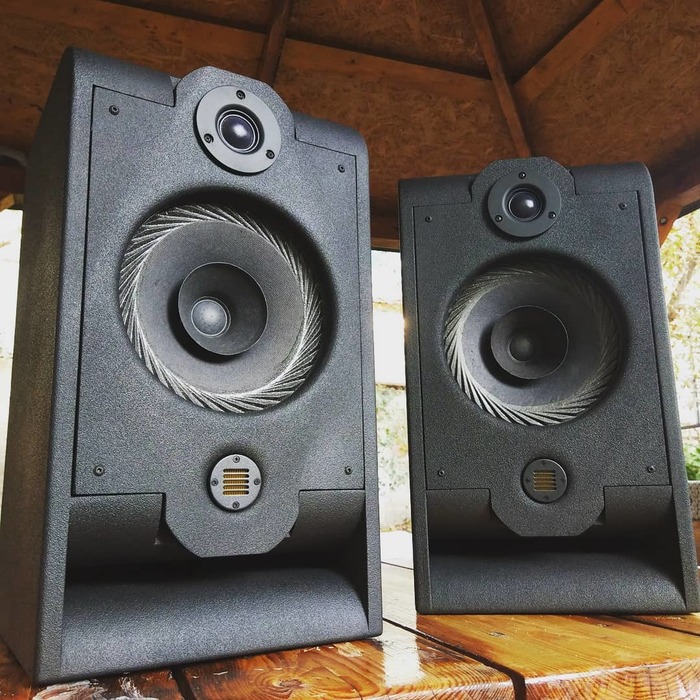

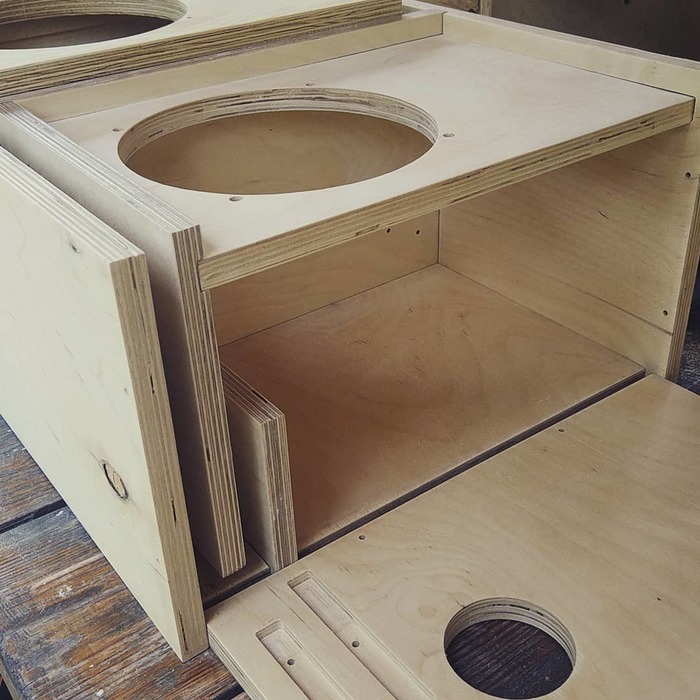

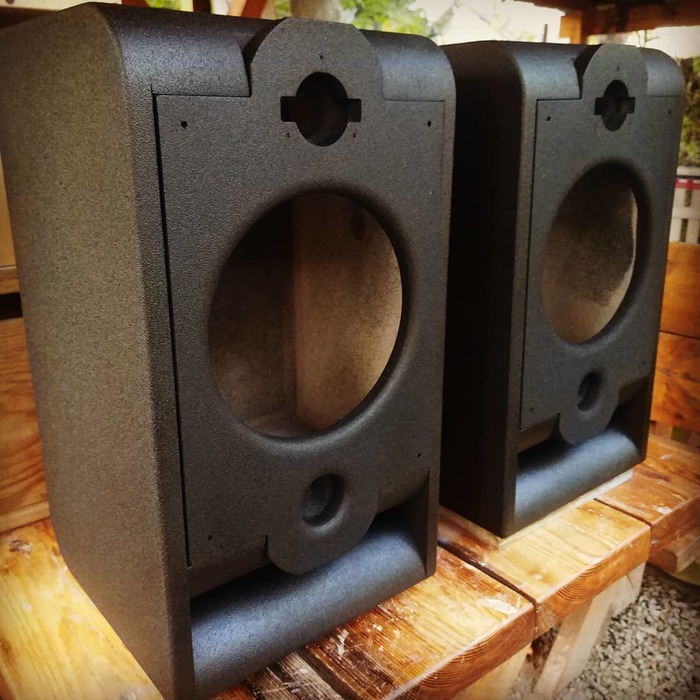

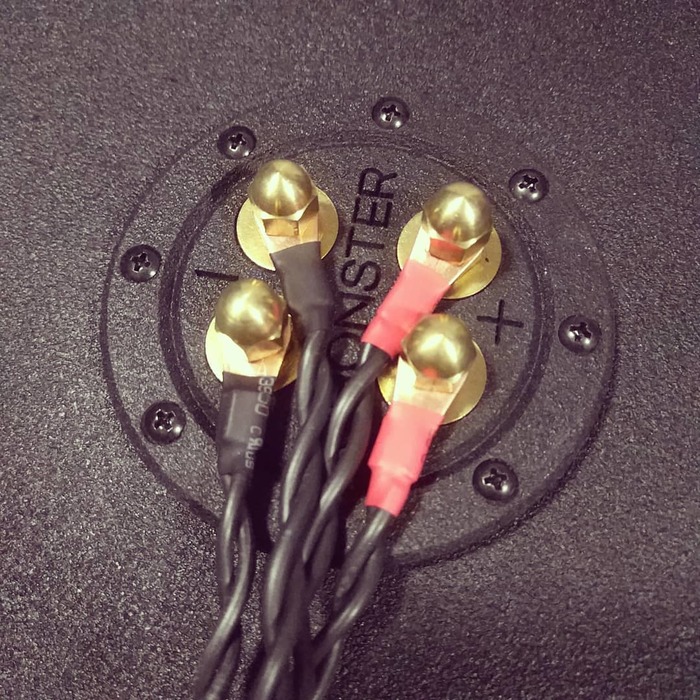

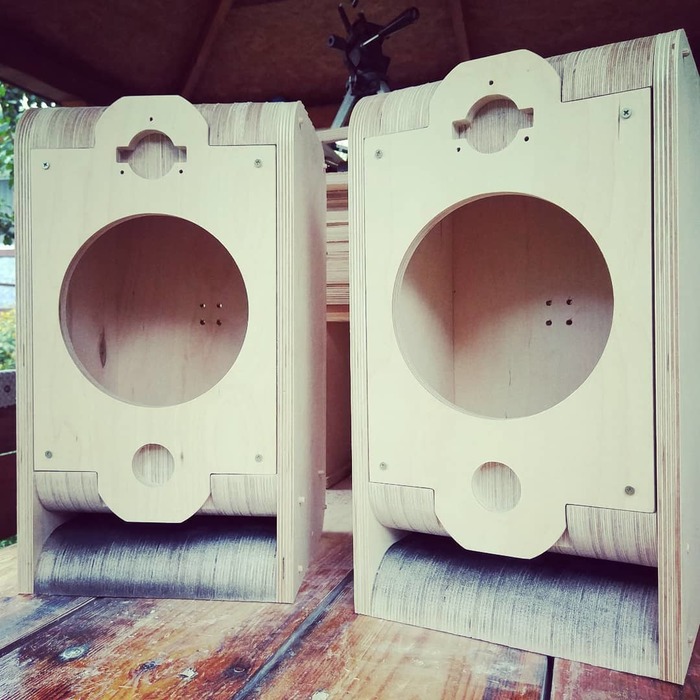

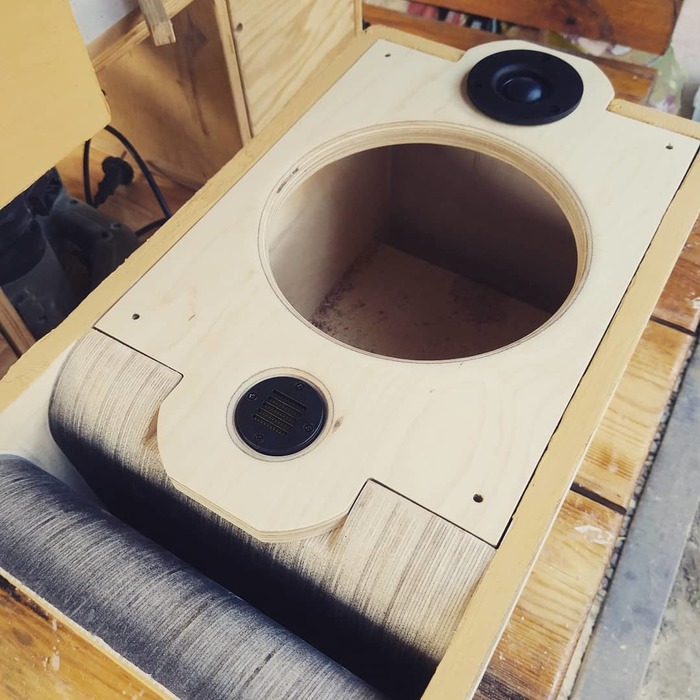

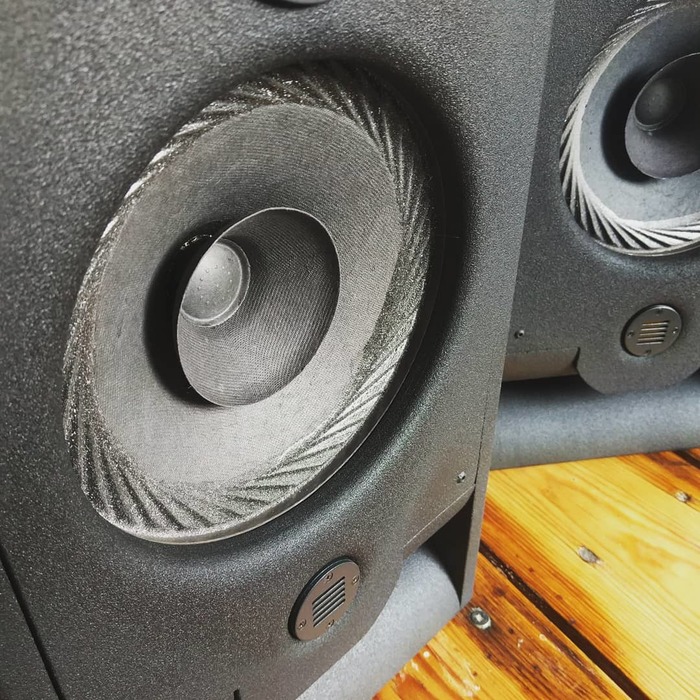

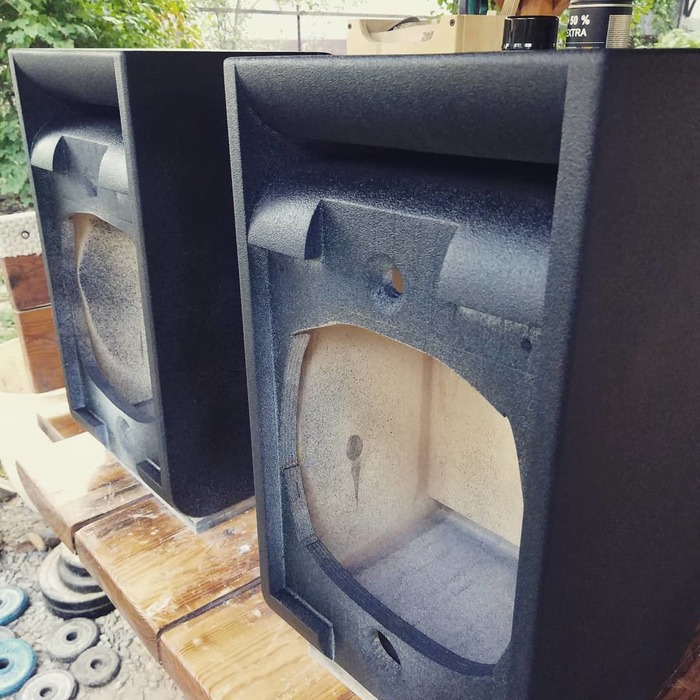

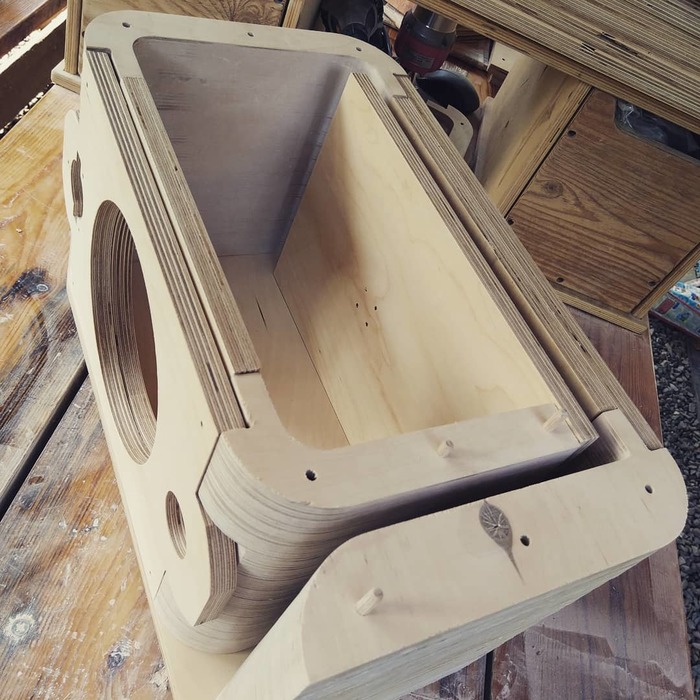

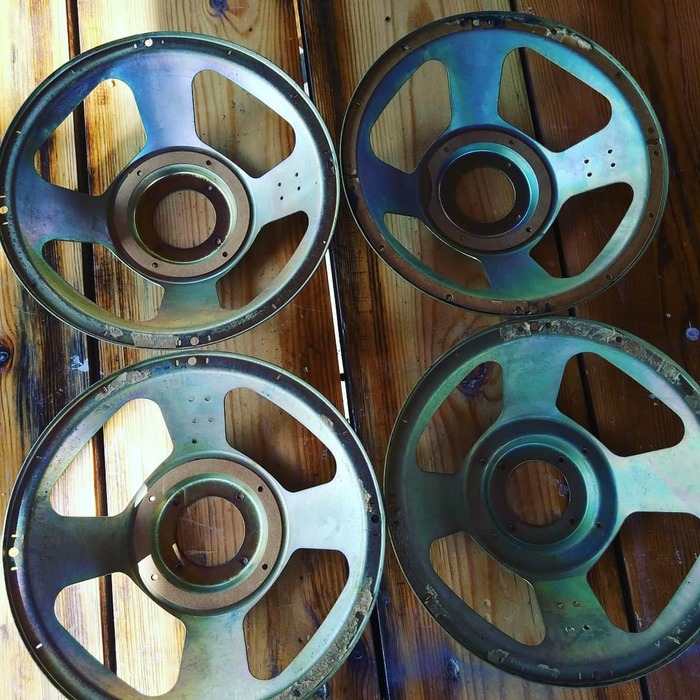

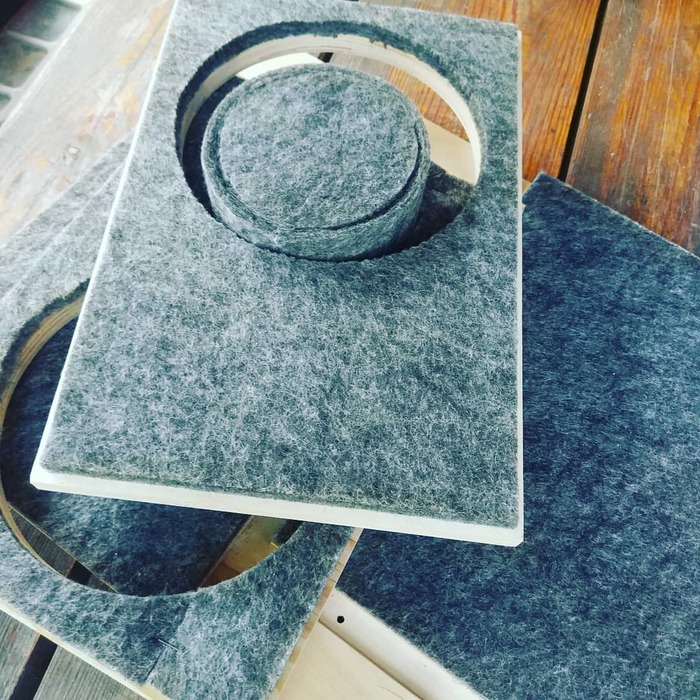

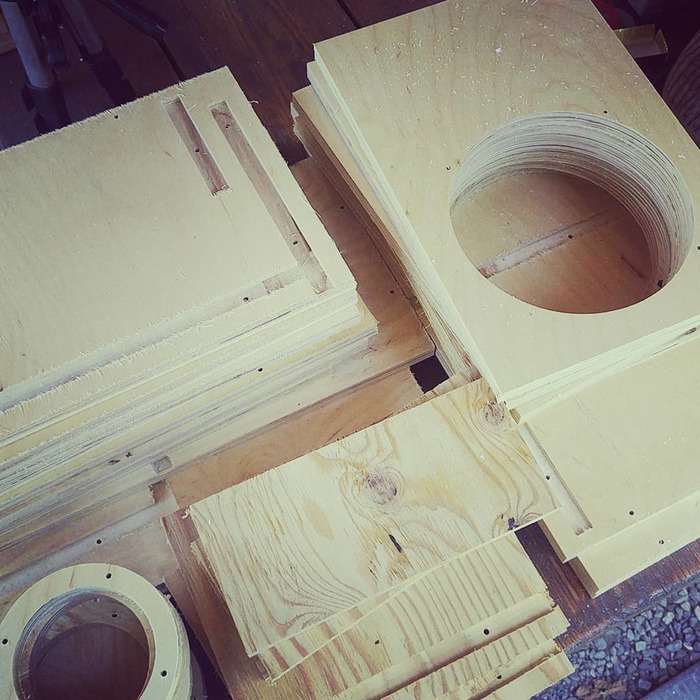

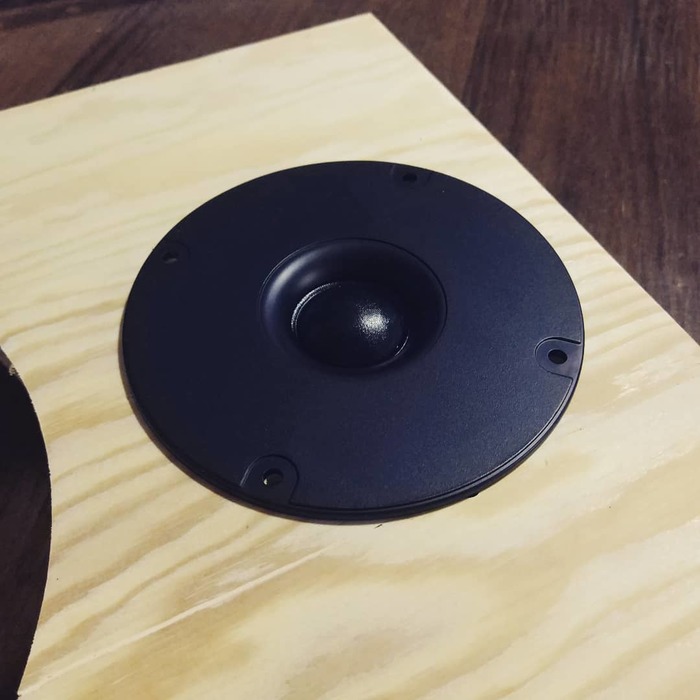

Как-то попали ко мне уже покалеченные, криворукой болгаркой, динамики 4A-44. Хотя корпус и был испорчен, сами подвижки были на удивление в идеальном состоянии. Так что пришлось допиливать их уже аккуратно и придумывать корпус. Для комбинированного ВЧ звена использовались динамики с алиекспресс: ленточный и шелковый купольный.

Ну и видео-отчет о проделанной работе.

Иногда надоедает перетыкать провода между разными блоками и хочется, что бы оно все подключалось побыстрее и без лишних телодвижений. Особенно, когда это звук от компьютера. А тут ЧиД выпустил кучку DPSок и обвес к ним. Пришлось срочно все купить и начать строить три-в-одном. Очень хотелось внешний цап с крутилками, усилителями и прочими плюшками, которые дают сигнальные процессоры. Особенно точного разделения полос, т.к. колонки я делал для биампинга, а возиться с "железными" кроссоверами не очень хотелось.

Ко всему прочему начался карантин и все пришлось делать не выходя из дома. Настольный ЧПУ ограничен размером в 25х18см обрабатываемой детали, отсюда итоговый размер устройства и компоновка электроники. Лучше конечно было бы сделать коробку больше в ширину и ниже по высоте, но получилось так.

Примерил все железки под вырезы.

Справа: USB I2S SUPER PRIME, DAC PCM5102A, RDC2-0027v3 ADAU1701. Ну и всякие коннекторы и крутилки.

Дорезал и склеил остальные части коробки.

Покрываем морилкой.

Сошлифовываем морилку. ;)

Покрывам маслом.

С внешним видом закончено.

Терминалы и коннекторы влезли по местам, что не может не радовать.

Внутри тоже все поместилось. Следующий этап - сделать так, что бы все это заработало.

После продолжительной еб.. экспериментов с подключением и перебором вариантов, выяснилось, что аналоговые выходы у adau1701 шумят. Мне конечно, говорили, что это так, но я не представлял на сколько. В итоге пришлось ставить дополнительные ЦАПы, и уже они зазвучали без фона. Но пришлось переделывать внутренности. Усилители поменял на TPA3116D2 2x80Вт, потому что они были. Плюс они были меньше по размеру и мощнее.

В такой конфигурации все завелось. Но надо было делать другую связку процессор-цап. Либо ставить adau1452 и несколько pcm5102, или adau1701 и ad1934. У adau1701 всего один i2s выход и делить его не несколько ЦАПов чревато наводками.

Что имеем в итоге: ЦАП (44,1кГц/16бит/WASAPI) подает сигнал на adau1701. Процессор делит сигнал на сч/вч и подает на два стерео усилителя (4 канала). Плюс выход на сабвуфер. К DSP подключены 3 потенциометра (громкость, баланс, вч). Не уверен что такая конфигурация крутилок приживется, и в этом плюс управления с процессора - можно изменить назначение не переделывая физических подключений.

Хотелось бы все-таки корпус по тоньше - очень массивный получился. В adau1701 можно воткнуть 4 крутилки, так что можно еще одну добавить. И, наверное, сделать выход на наушники.
