Всем привет!

Попал в ремонт этот ноутбук с такой проблемой: при подключении его к док-станции, ноутбук начинает сильно тормозить и зависать. Какая док-станция не имеет значения, виснет одинаково на разных - я для теста использовал такую (см. фото ниже).

Фотография из интернета самого ноутбука (неплохая модель на базе процессора Core i7 4-го поколения. Данный экземпляр с сенсорным экраном)

Dell Pr03x

Во время диагностики была подтверждена проблема с зависаниями, и собственно говоря ноутбук сам подсказал причину.

При включении ноутбука с док-станцией, после инициализации биос получаем ошибку:

"Battery does not supply enough power to run the attached docking station".

Что косвенно намекает на проблему с зарядкой батарие док-станцией.

Для подтверждения этой догадки захожу в биос.

Биос ноутбуков Dell серии Latitude имеет интересный раздел под названием "Battery information", в котором указывается текущий заряд батареи в процентах, состояние батареи (Normal, Moderate, Low), статус заряда (происходит процесс заряда батареи или нет), и последние пункт который собственно меня и интересовал - мощность зарядного устройства.

Тут стоит сделать небольшое отступление.

Все кто сталкивался с ноутбуками Dell знает, что там используются блоки питания со штекером на 3 контакта (см. фото)

Разберемся подробнее:

1) Внешняя контакт - это общий провод, он жн "минус, он же "земля"

2) Внутренний контакт - + питания, он же DC_IN

3) Игла в центре штекера - ID блока питания, вот он нам и нужен.

Внутри блока питания, на эту иглу подключения микросхема памяти EEPROM фирмы Dallas, в корпусе похожем на TO-92, в которой записана информация о мощности этого блока питания. Микросхема  выглядит вот так (см. фото):

При отутствии сигнала на этом контакте (по причине поврежденного кабеля или самой микросхемы), ноутбук сообщит что невозможно распознать БП и откажется заряжать батарею.

Вернемся к ремонту:

Информация взятая из раздела Battery info наталкивает на мысль что ноутбук просто не определяет БП и при подключении док-станции сбрасывает частоту процессора для энергосбережения, отсюда и глюки с зависаниями.

Стоит сказать что при подключении БП к самому ноутбуку без станции - тип зарядника определяется корректно и ноутбук работает нормально.

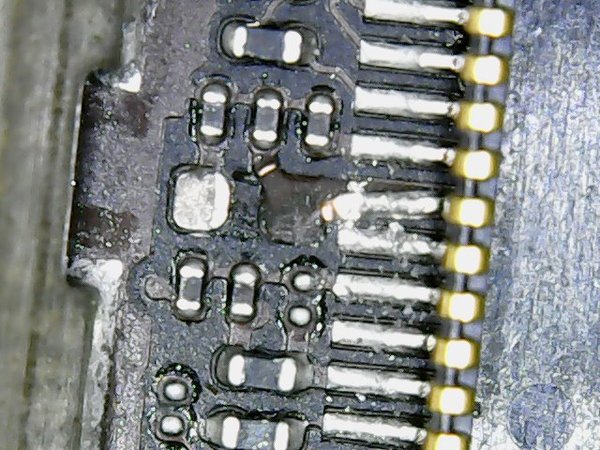

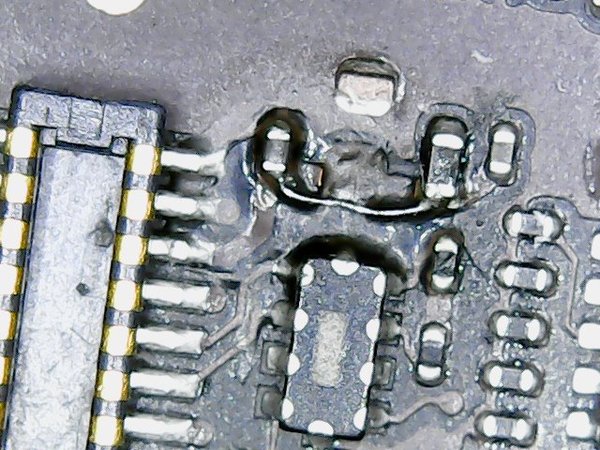

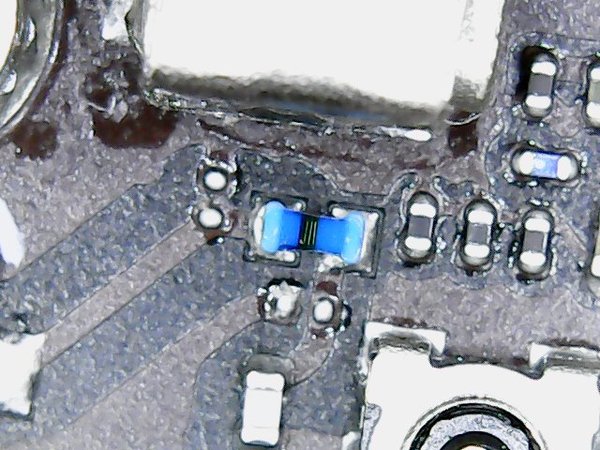

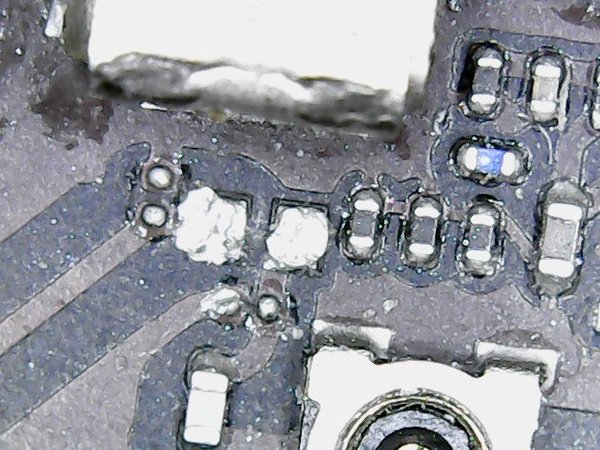

Снимаю нижнюю крышку и вижу такую картину:

Плата в районе коннкетора зарядки залита субстанцией неизвестного происхождения.

Казалось бы вот и ответ)

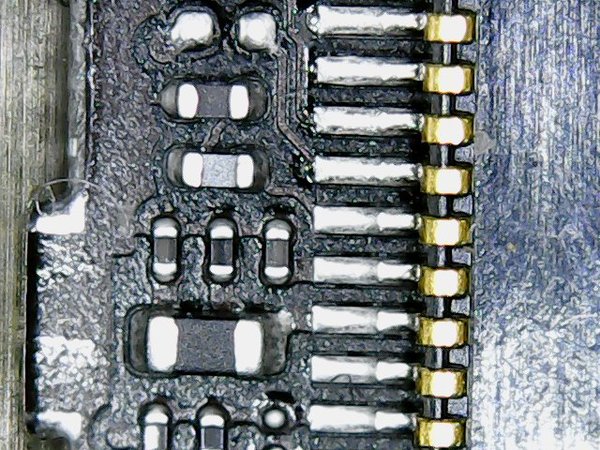

Отмываю плату от этой бяки (бяка оказалась малиновым джемом, как можно запачкать плату с низу ноутбука джемом не спрашивайте, не знаю) водой с мылом - спирт оказался бессилен перед вареньем, и отправляю на нижний подогрев на температуру 80 градусов примерно на 30 минут.

(Фото самого процесса ремонта нет, не было времени заснять - да и мало кому интересно это будет).

После отмывки включаю плату и... ничего не изменилось. Всё так-же не определяется БП.

Качаю схему по модели материнской платы LA-9591p и начинаю проверять.

Открываю схему на странице 41:

Интересует микросхема PU111.

Как видим, на 3-ю ногу микросхемы приходит сигнал с центрального пина блока питания (на схеме он назван NB_PSID). Как несложно догадаться по изображению - микросхема представляет из себя что-то наподобие реле. 1 и 3 ноги вход, 6-я управление, 5-я питание (5В дежурки), 4-я выход, 2-я земля (минус, общий провод - кому как удобнее).

Базовое состояние микросхемы - 3-4 контакты нормально-замкнуты.

Что происходит во время запуска - сигнал с микросхемы Dallas из блока питания поступает на 3-ю ногу микросхемы, которая замкнута с 4-й и далее идет на мультиконтроллер (он же EC) MEC5075, который читает этот сигнал и далее определяет тип БП и разрешает заряд батареи.

При подключении док-станции - на 6-й ноге микросхемы появляется логическая единица и замыкаются контакты 1-4 и сигнал уже поступает из гнезда питания док-станции.

Сделав все необходимые замеры с помощью мультиметра было выявлено что все условия переключения соблюдаются: когда ноутбук отключени от док-станции на ноге 6 низкий уровень, при подключении станции - на 6-й ноге появляется 3.3В - но переключения не происходит и тип БП не определяется.

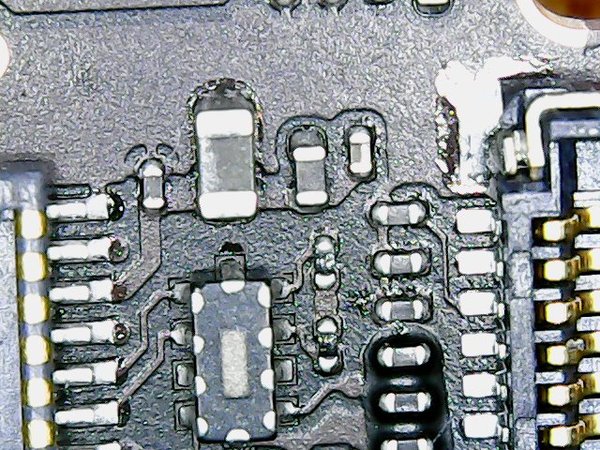

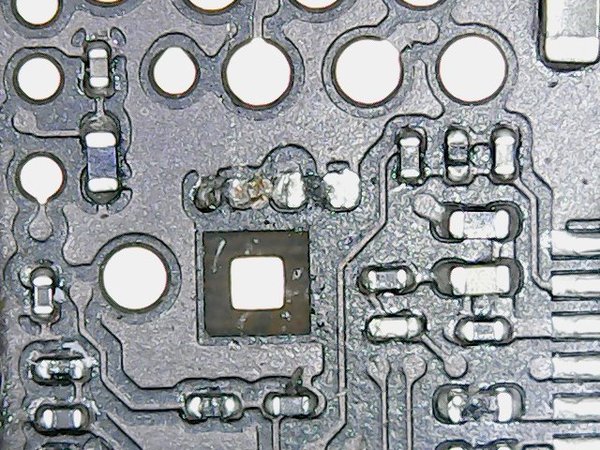

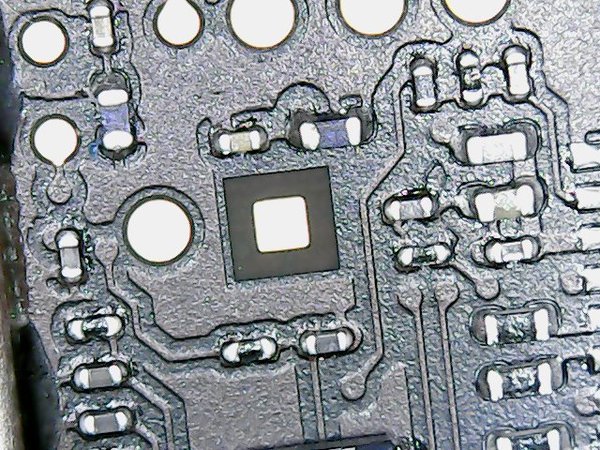

Вывод напрашивается сам - неисправна микросхема. Для проверки этой идеи просто соединяю перемычкой 6 и 4 контакты. Тип БП определился. Фото микросхемы:

Дальше всё скучно - была найдена такая микросхема, запаяна, ноутбук собран, протестирован и отдан клиенту. После замены БП при подключении к док-станции определяется корректно и ноутбук больше не глючит.

Кому интересно - задавайте вопросы, постараюсь ответить в комментариях.

Всем спасибо за внимание.

Всем привет! Меня зовут Пётр. Я занимаюсь ремонтом бытовой техники и электроники. Пилю подобный пост впервые - просьба отнестись с пониманием ;-)

Попался недавно в руки ноутбук Sony VAIO PCG-809K, старый ноутбук с интересной историей (об этом позже).

Принёс его мой знакомый, приобрел за смешные деньги но не проверил на работоспособность. А проблема заключается вот в чём:

Ноутбук включается, происходит инициализация (шуршит винчестером, приводом, о чём-то своём мигает лампочками, слышен звук приветствия операционной системы), но изображения на матрице нет.

На внешний монитор изображение выводится.

Практической ценности этот ноутбук уже не имеет - более как музейный экспонат, но было решено отремонтировать ноутбук для передачи в коллекцию одному человеку.

Небольшой ликбез:

Какие могут быть причины отсутствия изображения на матрице ноутбука:

1)Неисправность самой матрицы (механические повреждения, не работает T-CON, обрыв проводника внутри самой матрицы)

2)Неисправность подсветки (инвертор или лампа)

3)Поврежден шлейф матрицы

4)Поврежден графический чип

В данном случае:

1)Матрица целая, механических повреждений нет.

2)Подсветка не включается - но изображения на матрице тоже нет, она не включается вообще

Чтобы проверить следующие два пункта - необходимо разобрать ноутбук.

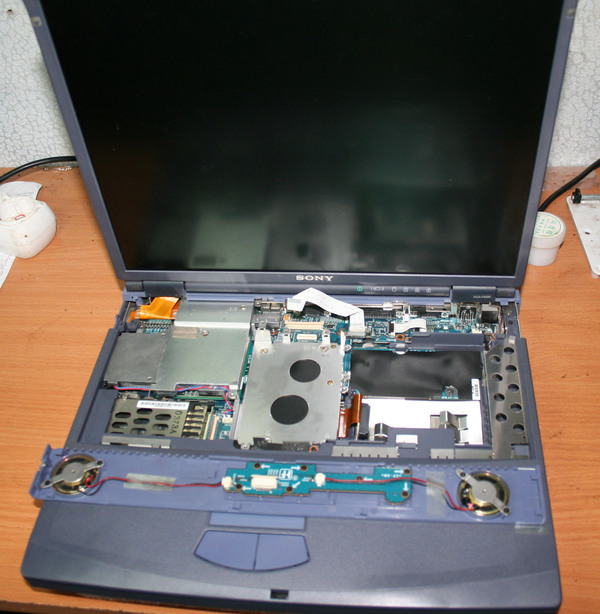

Разбирается этот ноутбук превосходно.

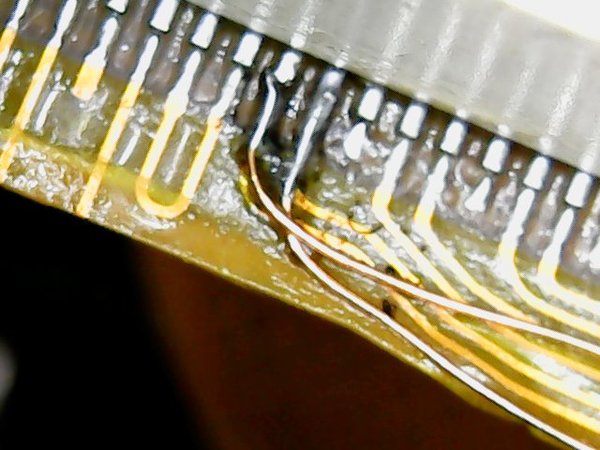

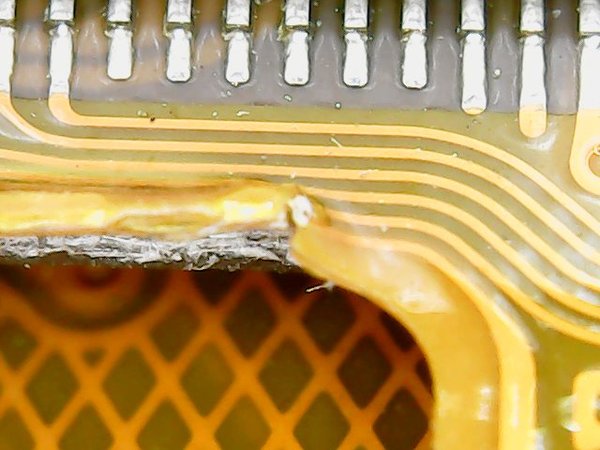

Находим шлейф матрицы, откручиваем его и видим такую штуку:

Вероятно вот и причина отсутствия изображения.

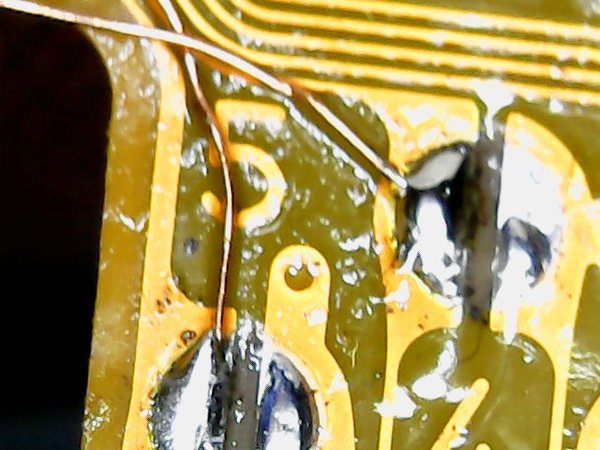

Залуживаю дорожки и припаиваю проводок с обмотки старого компьютерного вентилятора (лакированный, тонкий и достаточно крепкий кабель для таких целей).

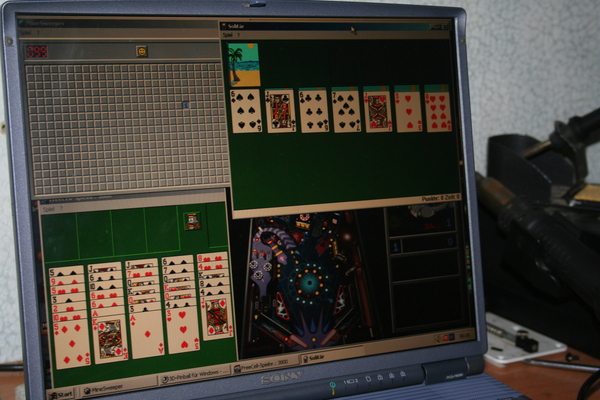

Собираем всё обратно и жмём кнопку Power ON.

Ура! Ноутбук восстановлен и теперь отправится в коллекцию к товарищу #Dionisnation.

У меня всё. С удовольствием отвечу на вопросы в комментариях.
