Организация видеовыхода ПЭВМ "Байт"
Собственно пишу статью про организацию видеовыхода у меня на клоне ZX Spectrum.
Скажу сразу: статья – не панацея. Есть и более элегантные решения. Однако я решил так – ибо было удобно.
Начну с «переделки» ВЧ модуля.
До переделки качество видео по антенне мягко скажем - не очень:
Вот блок ВЧ модулятора из схемы Байта:
Нас интересуют точки С1 и С2. С1 нужно отключить, это 12в линия. А к С2 подпаиваемся до проходного конденсатора. И собираем схему:
Питание берем с 5в линии компа. Я собрал на кусочке макетки 10х15мм. Обмотал изолентой и приклеил к крышке ВЧ модулятора. Выход схемы паяем к родному разъему компьютера. Земля к земле)
После данных манипуляций, получается терпимая SECAM картинка, для "поигратьподпиво")

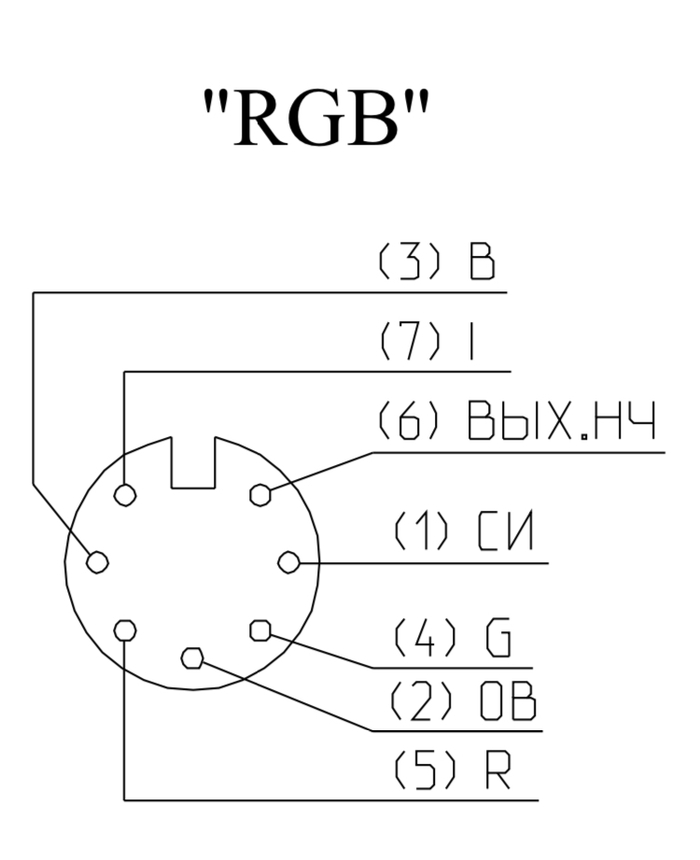

Переходим теперь к более качественному сигналу. Байт на борту имеет RGB выход. Распиновка:

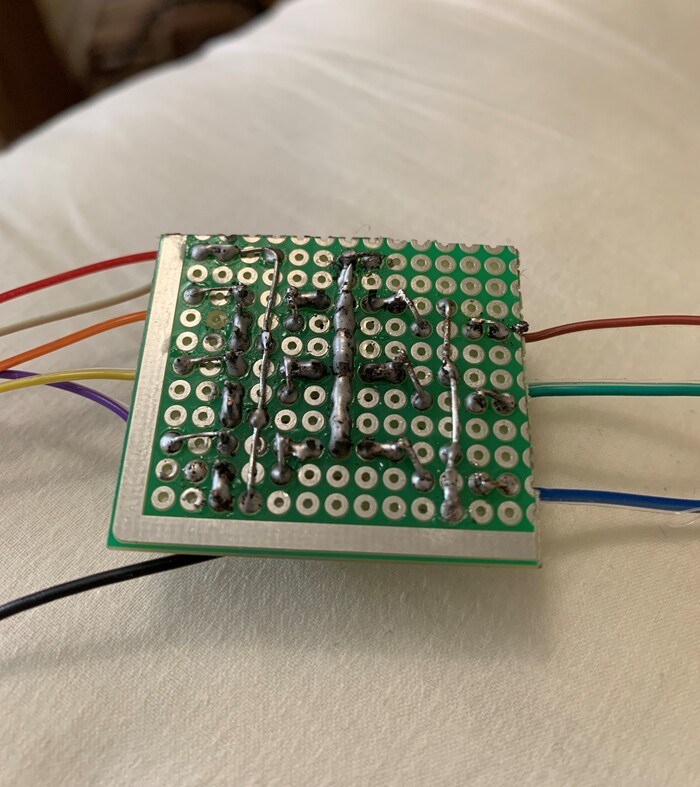

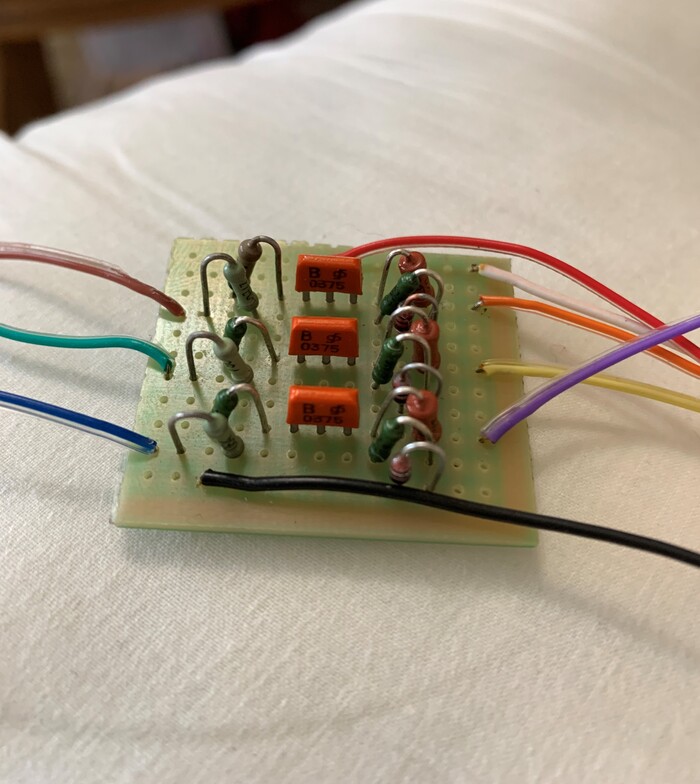

Собираем. Я собрал опять на макетке. За качество пайки - прошу прощения. Паяльник - мое хобби. Собственно:

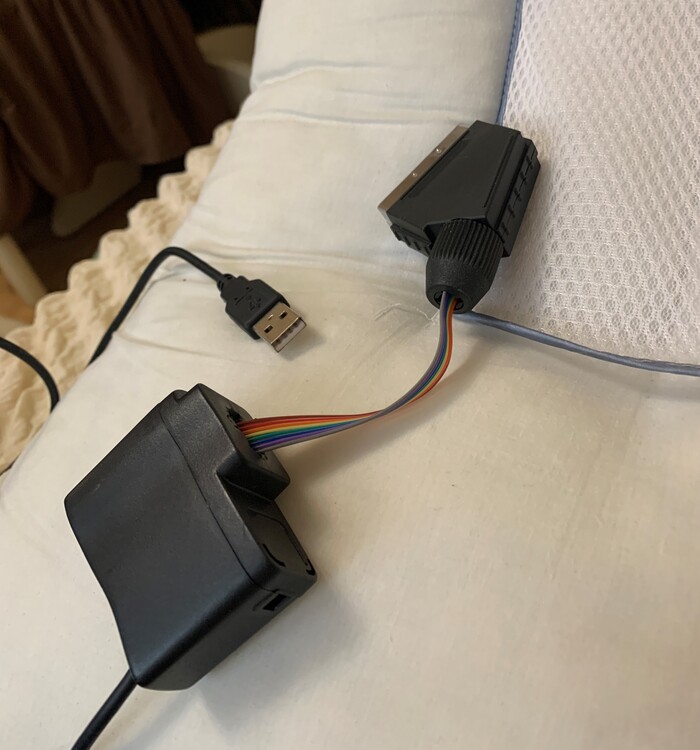

Питание я взял внешнее, через USB хвост. Либо от телека, либо от зарядки для телефона. Упаковал все это дело в корпус от какого-то блока питания, и развёл на скарт и СГ-7)
REM: Провод не "толерантный") Типа Спектрум - все дела))

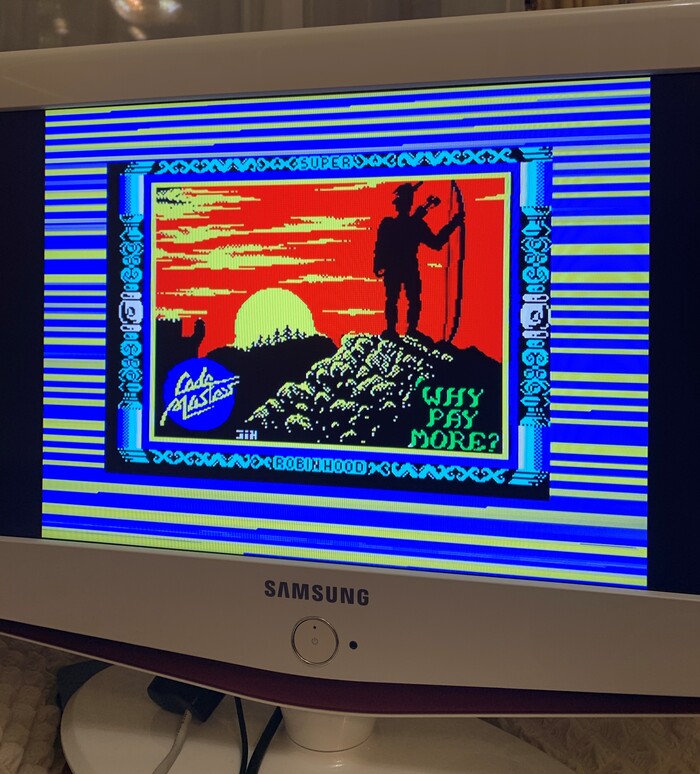

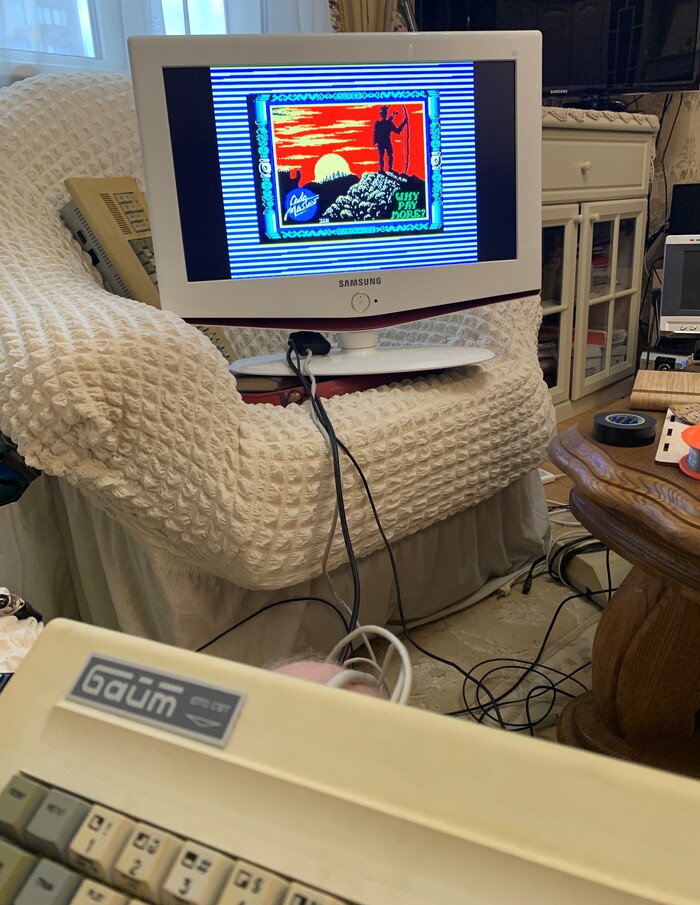

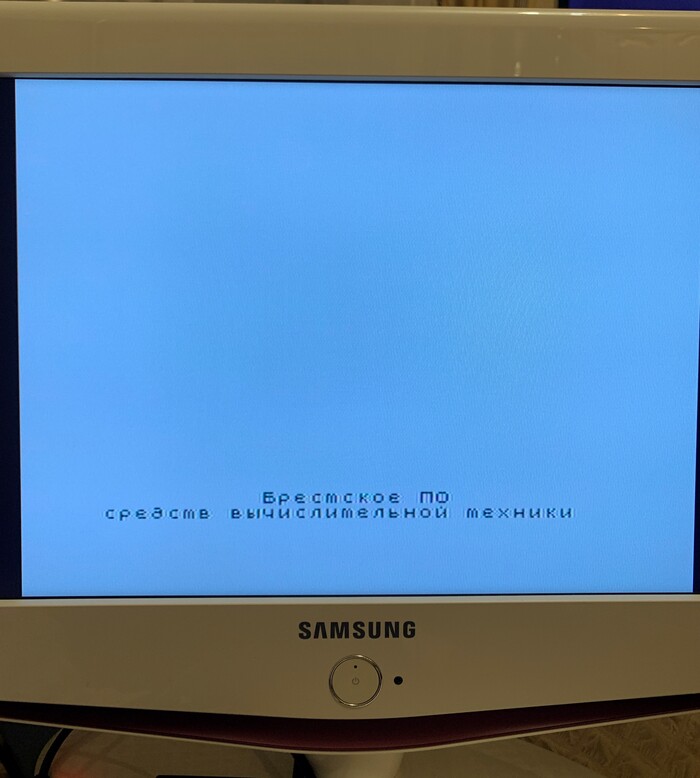

И вот уже после этих манипуляций, картинка становится как на эмуляторе) То бишь четкая, пиксельная. В общем тру-спектрум)

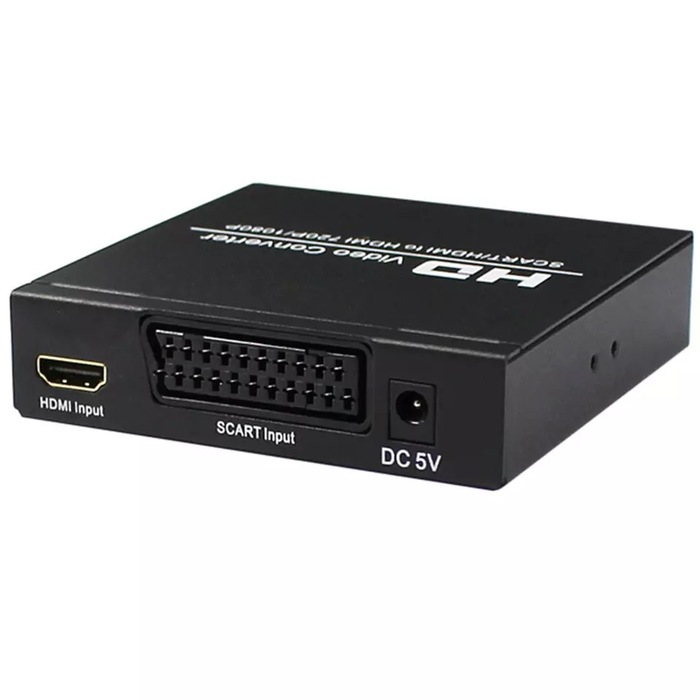

Далее приехал вот такой конвертер:
И вот такой результат он дает:

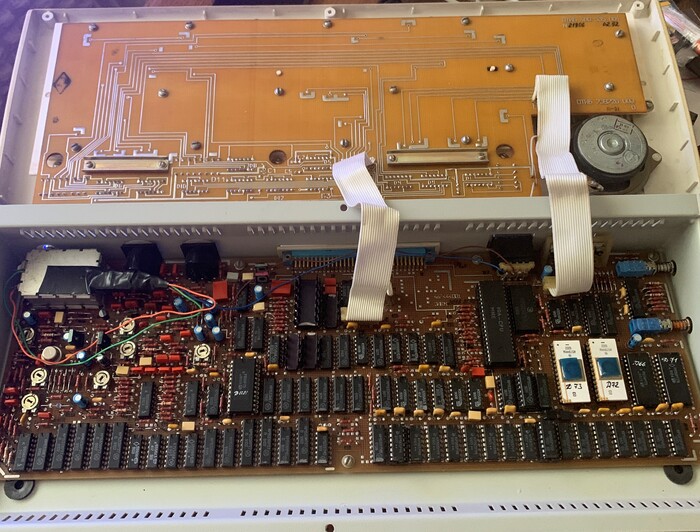

И да. Внимательные узрели еще один Байт. Он тоже восстановлен и переделан как мой. Это для младшего братишки)))
Немножко Спектрум 3D:
Вот и вся суть и процесс переделки. С прямыми руками: час-полтора работы. У меня ушло три)
И в конце кину схемку ATARI совместимого джойстика. А зачем? Затем что ранние джои от Сега подходят как kempston джойстик к спеку и его клонам)
Всем удачи, любви и успеха) Пишите, критикуйте, плюсуйте, минусуйте) Засим откланяюсь.
