В связи с полным наличием отсутствия информации по ремонту и щамене осевого на блоке пассатижей мультитула Leatherman пришлось пионерить. Встречайте бурным негодованием мое рукоприкладство.

Есть у меня некоторое количество мультитулов, один из которых (младшенький) начал страдать от большого защора в пассатижах. Естественно, что кусать промводоки тул отказывался. И решил я его полечить.

Начал с вивисекции. Высверлил осевой и снял размеры с узла.

Диаметр оси оказался 1/4" или 6,35мм по православному.

Далее при помощи токарного изготовил ось длиной 5.2мм с конусным расширением на конце до 9.3мм (или около того. 3/8" вроде).
Так же нарезал резьбу м5.
В качестве прижима использовал несколько модифицированный винт м5 под потай. Сделал шляпки немного выпирающие потому что "я художник, я так вижу".

Фиксация от проворота винта при помощи локтайта.

Fin.

Пы Сы. пост немного сумбурный,

Нож, по игре DayZ. ФиналОчка.

Ну что же господа-товарищи, наступил тот день, когда я могу сказать что я таки сдэляль нож. Всего 5 лет понадобилось, чтобы закончить проект, висящий в пустоте и мешавший спать по ночам.

В 2020-м я купил в интернете заготовку 95Х18 чтобы сделать нож по своему чертежу. И все почти удалось, за исключением термической обработки (читай закалки) полосы стали. По итогам челобития всяких "кузнецов" заготовку мне за 2 месяца запороли. И проект остановился.

И вот весной-летом этого года было решено закончить проект с некоторым апгрейдом. Была заказана полоса стали Р6М5 с размерами 4х40х350мм. И из нее было решено сделать нож.

Пилим болгаркой по форме, спуски на гриндере выводим. Быстрорез обдирать конечно не в пример тяжелее, чем 95Х18. Сверлить отверстия под штифты рукояти пришлось сверлом по кафелю из ВК6. Сверла хрупкие, поэтому расход был по одному сверлу на каждое отверстие. Гарда осталась от предыдущего варианта ножа, и встала по месту без подгонки.

В качестве накладок рукояти наныл (выпросил) у знакомого столяра деревяху. То ли слива, то ли дуб, я не разбираюсь. Но деревяха твердая, тут без вопросов. Правда пришлось на фрезерном распустить ее повдоль на две плашки потоньше, но то фигня. Покрытие маслом для защиты дерева.

Штифты рукояти латунные, точеные на токарном. Гарду пришлось приварить, чтобы избежать люфтов и приблизиться к оригиналу.

Обработка поверхности: "сатин, после эксцентриковой шлифмашинки". Может и есть у него название умное, но я не в курсе.

Заточку проводил очень долго на веневских алмазах, ибо Р6М5, это вам не это. Твердая как Джон Малейн и крепкая как нервы оператора автоцона).

Шапка готова, вентилятор включён. Так что конструктивного можете накидать.

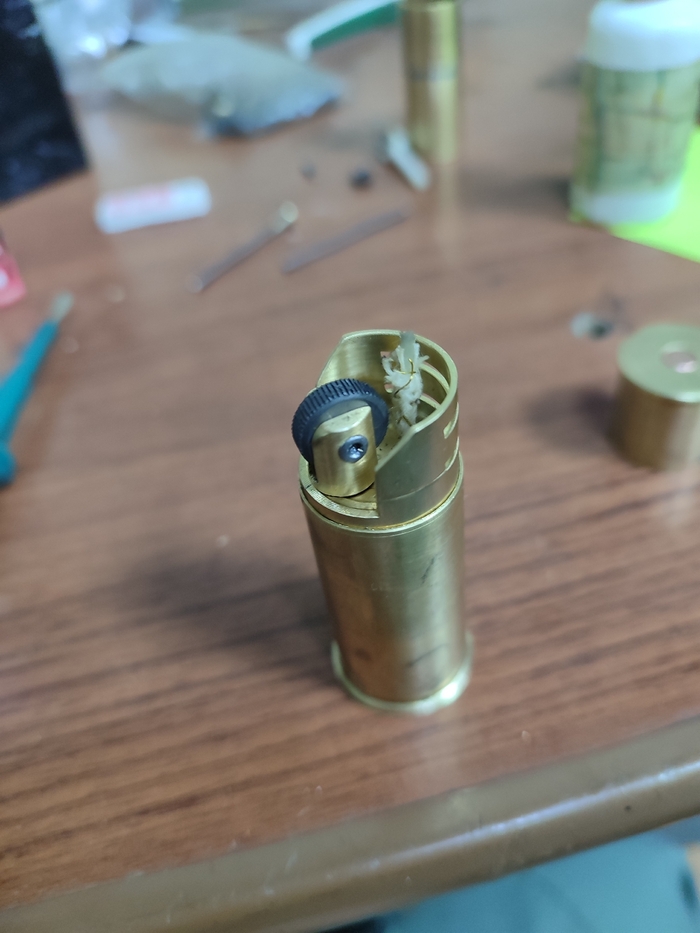

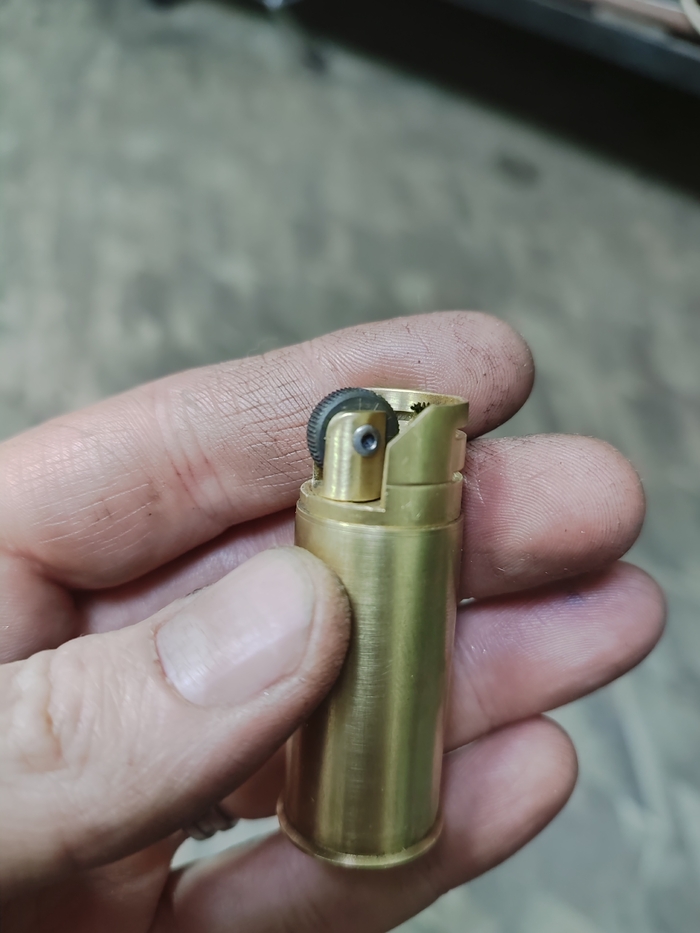

Встречайте мой вариант зажигалки из гильзы 12к. В основе лежит латунная гильза 12х60 и кусок 19-го шестигранника из коробки с обрезками.
Первым делом гильза была обрезана до 50мм длины (не мной, но зачинщиком этого мракобесия). Далее шестигранник был проточен до 18.5мм и рассверлен до 16мм на глубину 35мм под емкость для топлива. А с верхней стороны на глубину 12мм под ветрозащиту и кресало (колесико).
Далее было просверлено два отверстия на 2.5мм под фитиль и 5мм под резьбу м6.
Следующий этап был изготовлением корпуса кресала и трубки под кремень с пружиной. Латунь, резьба м6 для крепления в корпусе, сквозное отверстие 2.6(!)мм под пружину и кремень. На конце нарезана резьба м3 под фиксирующий винт.

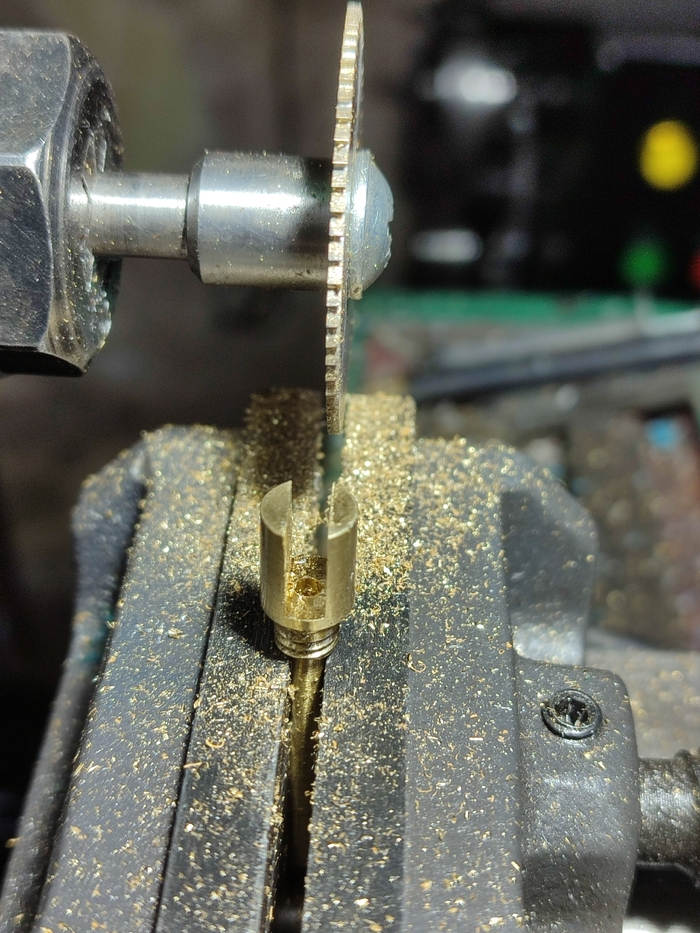

Паз под кресало фрезеровался дисковой фрезой после тестовой сборки и разметки положения кресала. Чтоб при закручивании колесико смотрело в нужную сторону.
Ось кресала изготовлена из стали 2.5мм и расклепана по месту.
Ось вращения кресала слегка смещена, для возможности смещения колеса вовнутрь. не понадобилось.

Фрезеровка под кресало в корпусе зажигалки делал концевой фрезой на глубину 6мм. Фаски под 45° для удобства и эстетики.

Пазы для ветрозащиты 1.2мм шириной фрезеровал дисковой фрезой.

Получилось очень хорошо, но повторять я такое конечно же не хочу.

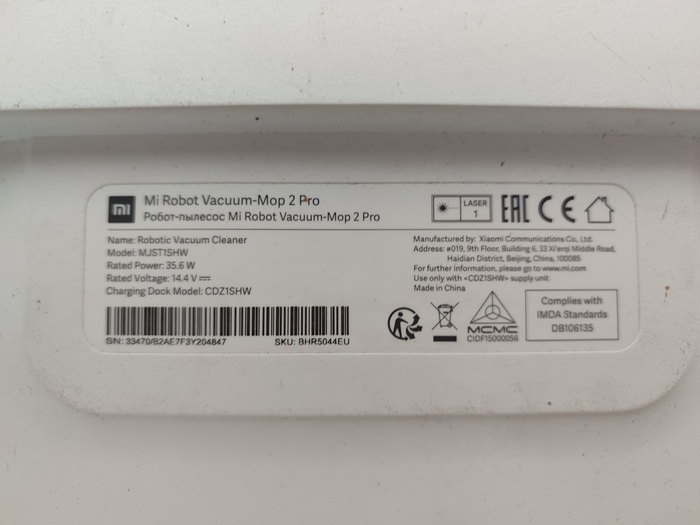

Сабж простой как три клавиши. Есть робот пылесос Xiaomi mop 2 pro. Получил в подарок от родни на новоселье месяцев 7-8 назад. Покупался на маркетплейсе. Трудился неустанно каждый день, очищая квартиру от производных одной пушистой кошки. И в один из дней робот начал прихрамывать на одно колесо, на левое. И не закончив работу начал безудержно кататься на одном колесе аки балерун.
Беглый гуглеж показал, что мотор в колесе или зажувало шерстью, или засрало пылью. В любом случае необходимы реанимационные процедуры в официальной клинике для пылесосов.

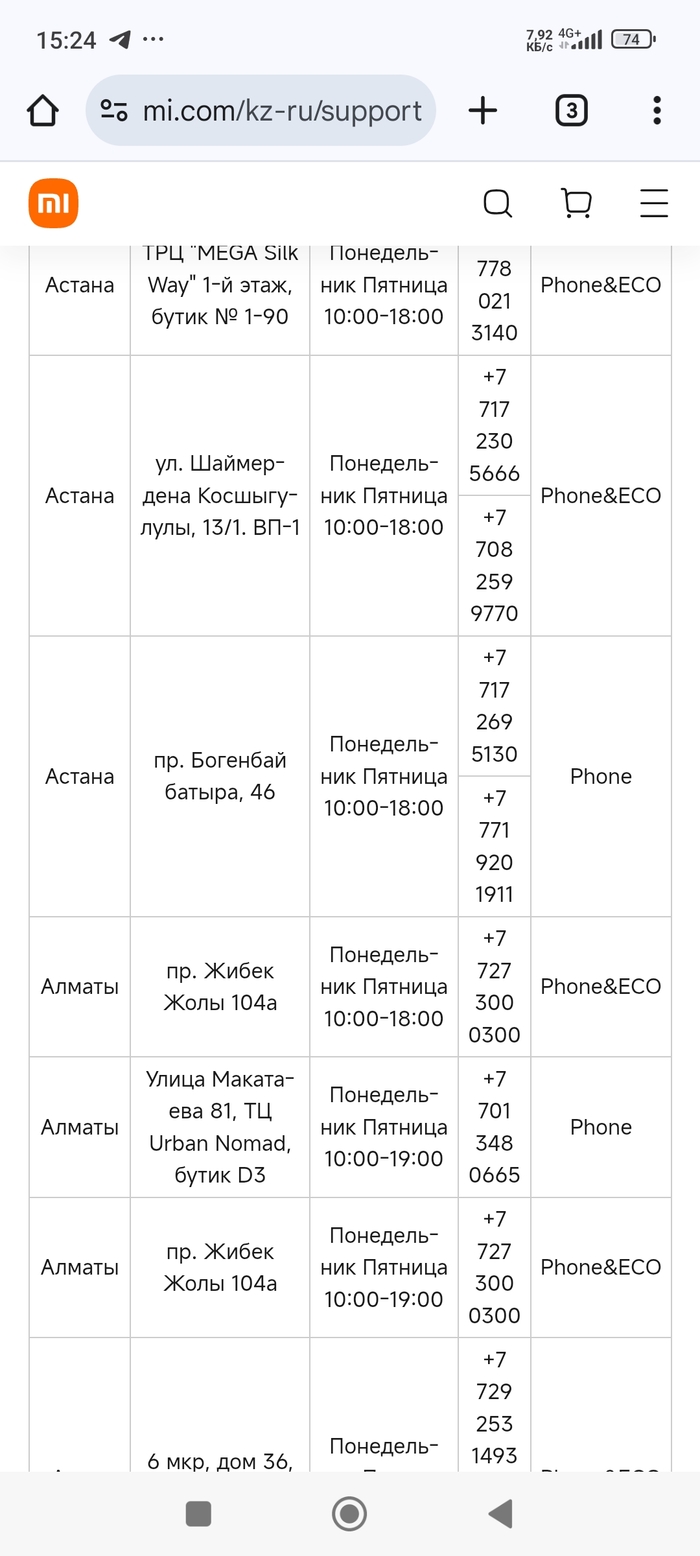

На сайте Xiaomi был найден адрес и телефон официального сервиса.

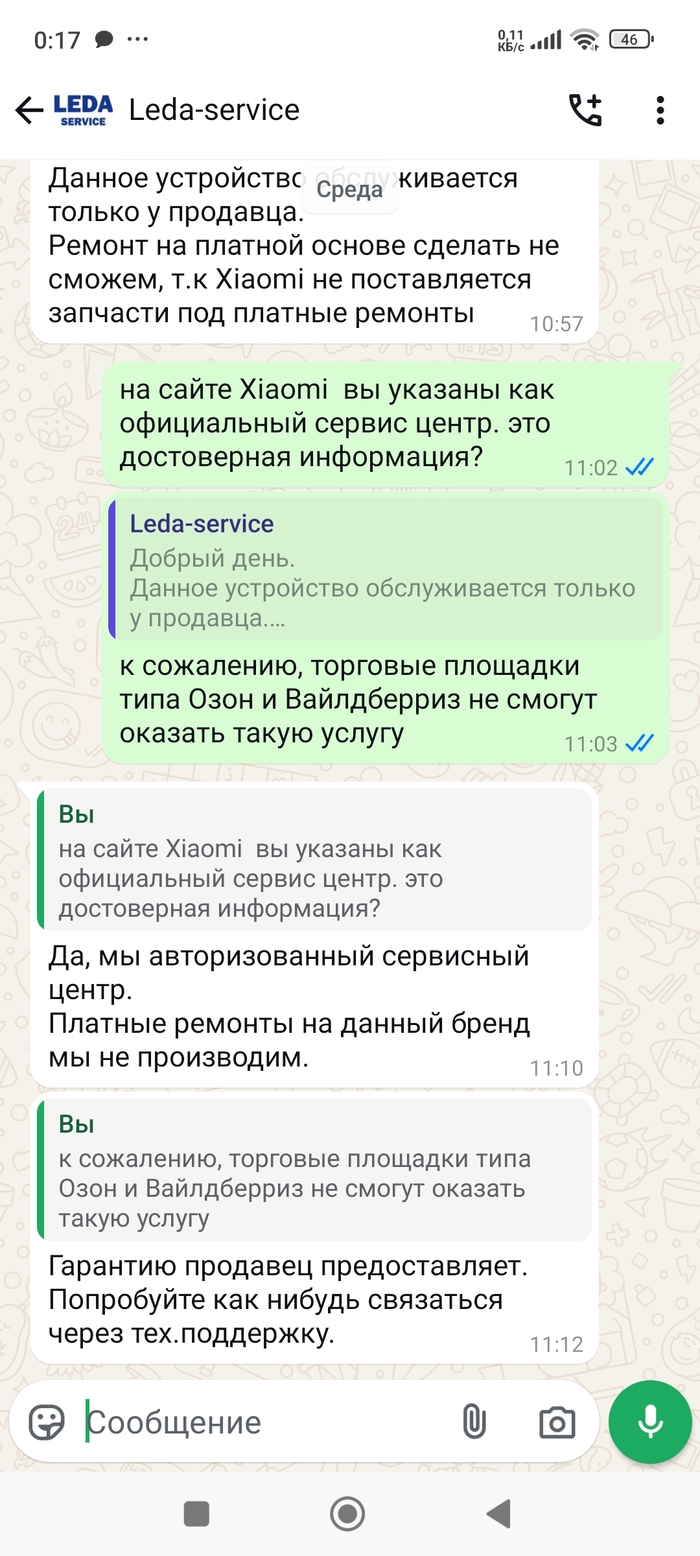

На указанный телефон был совершен звонок, где мне успешно сказали "вы нам чеки-меки, серийники скиньте, а там посмотрим".

При слове гарантия в сочетании со словом ремонт менеджер сразу встал в позу "не хочу не буду". Сославшись на отсутствие запчастей, очень вежливо и аккуратно послал меня на юг, к продавцу. Далее на вопрос о оказании обязательного гарантийного обслуживания на платной основе продолжил печатать между строк что я со своим пылесосом можем вместе стоять и сосать, ибо не его это дело. Хотя на уточнение про авторизированный сервис центр отвечал утвердительно и слал к продавцу (читай на 49,5).

Тут уж я отстал от важных людей со своей неважной аргументной базой и пошел в гугл.
Там аналогичные ребята с аналогичными пылесосами с аналогичной проблемой разбирались сами. И я вспомнив грузинское филосовское высказывание "Такахули?" решил пойти по стопам ютуберов.

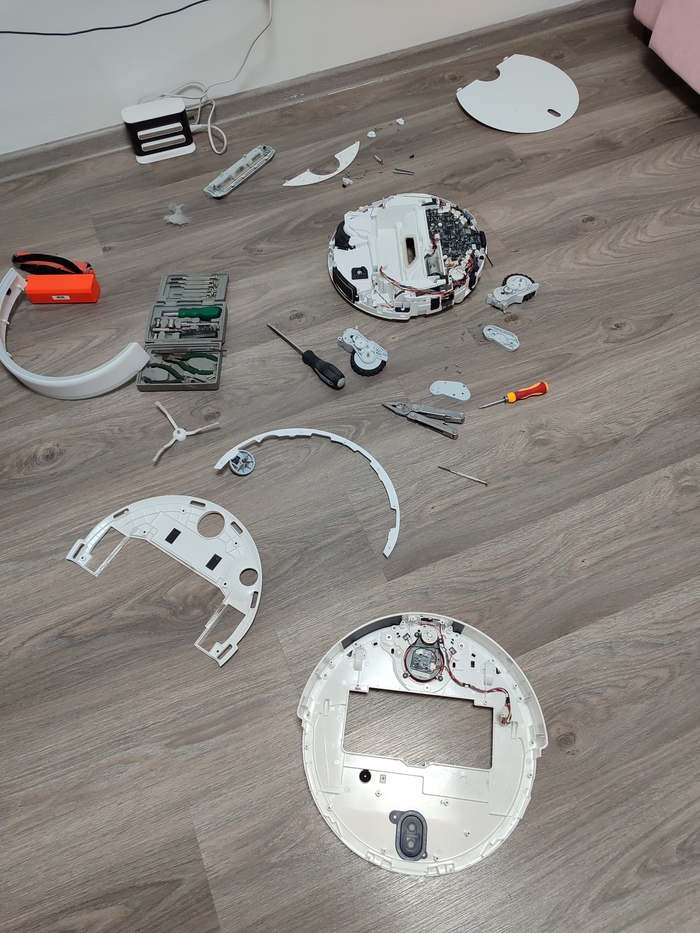

Вооружившись парой отвёрток и пренебрегая заводскими пломбами на винтах я начал разборку этой шайтан шайбы с колёсиками. На что ушло примерно 20-25 минут времени и 1 сигарета.

Поломка оказалась неисправностью. Пухоглот (так зовут робот-пылесос) в соответствии со своим именем каким-то образом смог зажевать клок шерсти сначала колесом, а потом и валом мотора левого двигателя. Для узбагоения оба мотора были демонтированы, почищены от шерсти, промыты в изопропиле от пыли и положены (покладенны) на радиатор отопления высыхать. На это ушло еще 10 минут и еще 1 сигарета.

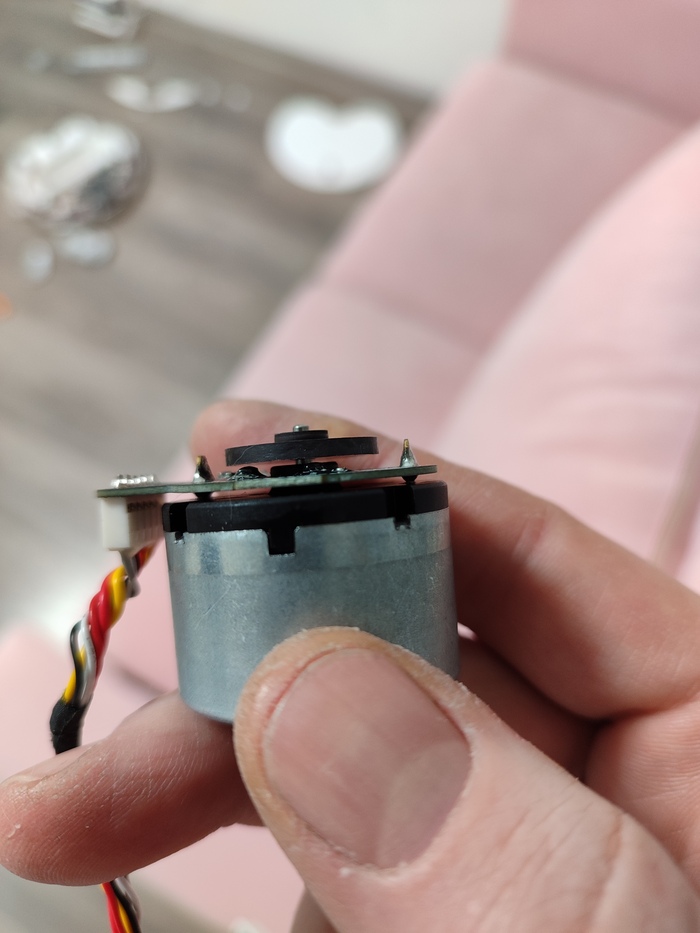

Шерсть от котейки намоталась на вал между корпусом (где плата) и маховиком (или это диск магнитного энкодера, я хз).

Сборка не отняла много времени и интереса не представляет. После сборки пультом покатал пылесос по комнате и убедился в работоспособности. Заодно и датчики от пыли протер, чтобы конъюнктивит не начался у пухоглота. И прочие грязные места помыл раз уж я тут с изопропилом и тряпками.

Утром заметно более бодрый и здоровый Пухоглот весело гонял кошку по квартире привычно убирая квартиру на непривычных скоростях)

Итог:
Leda service (привет им) вежливо послали меня. Ведь неугодное это дело официалу ремонтировать товар, находящийся на гарантии, да еще и за деньги. Ну и бес с ними, с убогими. Но обидка с прифкусом мпх (которым мне по губам поводили) осталась.

40 минут времени и две отвертки в руках сервисного инженера Омрон (в прошлом) вполне способны решить проблему. А со спиртом так вообще не проблема оказывается.

Вдруг кому надо будет знать, что делать с пылесосом, у которого один из моторов захворал.

Вентилятор работает, панамка слева от входа. Проходите, выбирайте лопатку по размеру.
Я кончил, добро пожаловать отсюда в комментарии.
