Записки автоэлектрика. Часть седьмая. Начало...

Всем привет! Сегодня буду краток. Поступил заказ изготовить с нуля проводку на МТЛБ. Кстати, вот эти красавцы:

Записки автоэлектрика. Часть седьмая. Начало... Автосервис, Автоэлектрика

Вроде как ничего сложного, но! Вся проводка будет одного цвета. Сегодня все обмерил, зарисовал...
В общем, ждите продолжения)))

158

Записки автоэлектрика. Продолжение шестой части.

Всем привет! Прошу простить за долгое отсутствие новостей. Просто не было сил и времени. Материала накопилось порядком.

А сегодня расскажу снова про тот самый китайский самосвал, на котором пришлось прокладывать заново половину проводки. Долгое время он ездил с абсолютно нерабочей приборной панелью. Из всей информации работал только ЖК дисплей. Остальные функции и стрелки молчали. Восстанавливать сие чудо решили нецелесообразным. Ибо выливалось в приличные расходы с маленьким ресурсом.
А вот и сама приборка:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

Усилиями консилиума было принято решение: БЫТЬ РАССЕЙСКИМ ПРИБОРАМ НА КИТАЙСКОМ САМОСВАЛЕ!!!
Сказано-... Не сразу сделано...

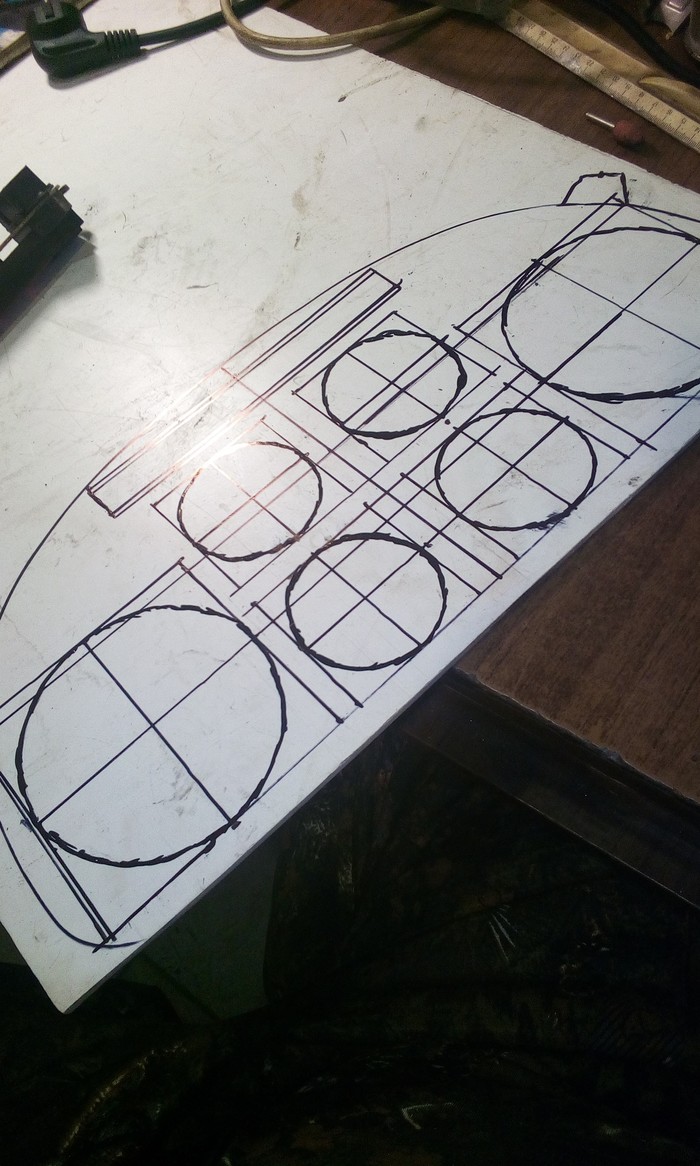

Для начала нужно было найти донорские приборы. Как минимум, для разметки. Нашлось. Быстро. Приборка в сборе от ГАЗ 3309. Вынув все показометры из доски, принялся размечать новый каркас по размерам старой приборки от китайца:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

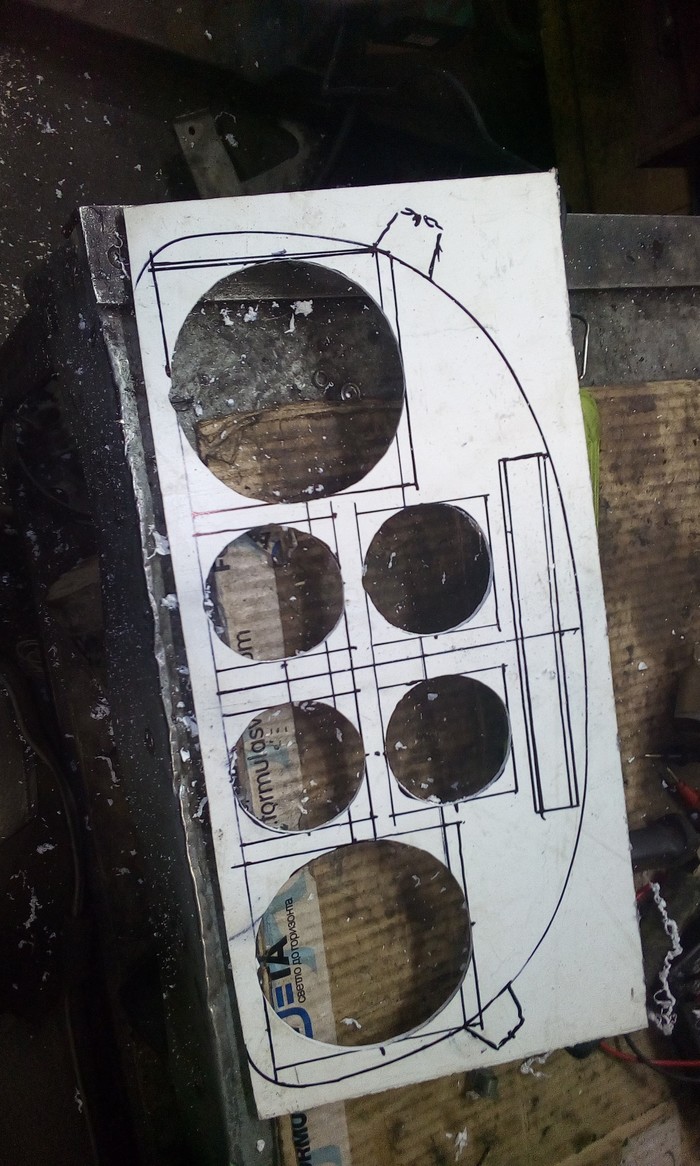

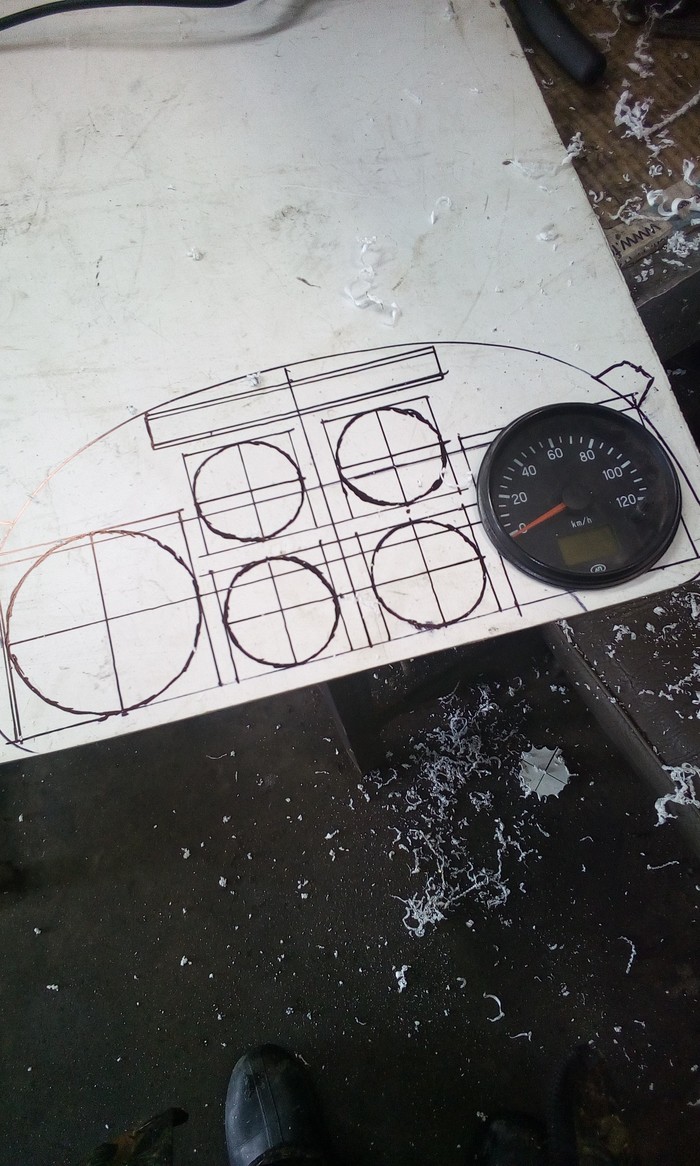

Вырезаем отверстия:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

Примеряем:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

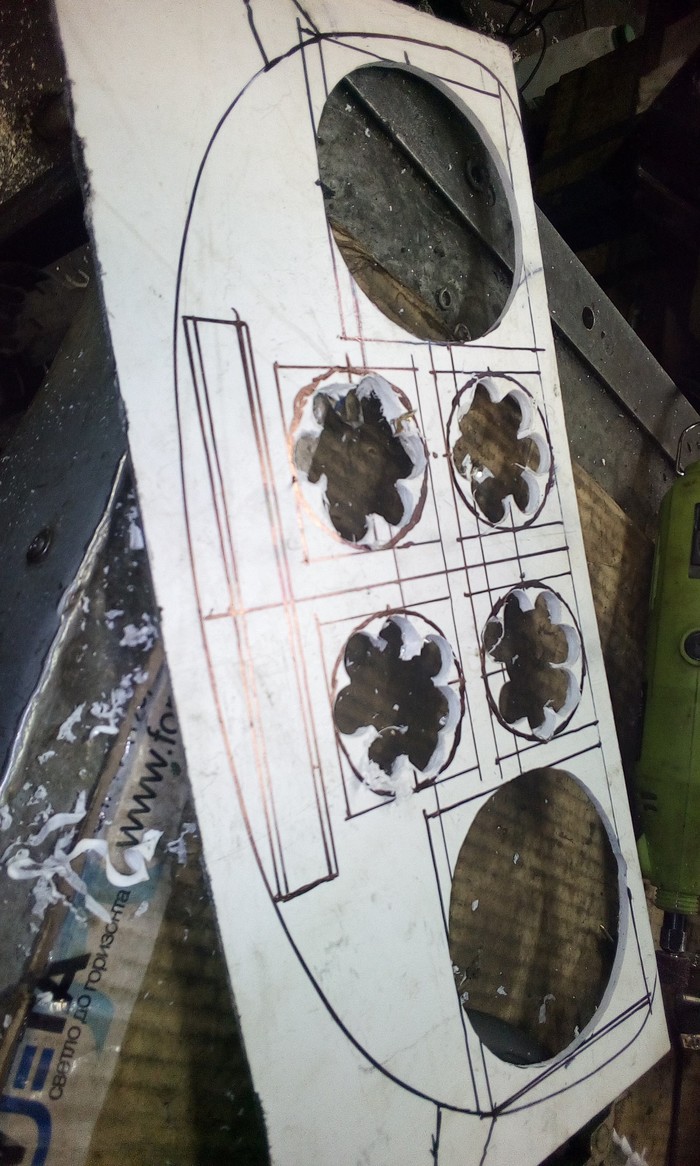

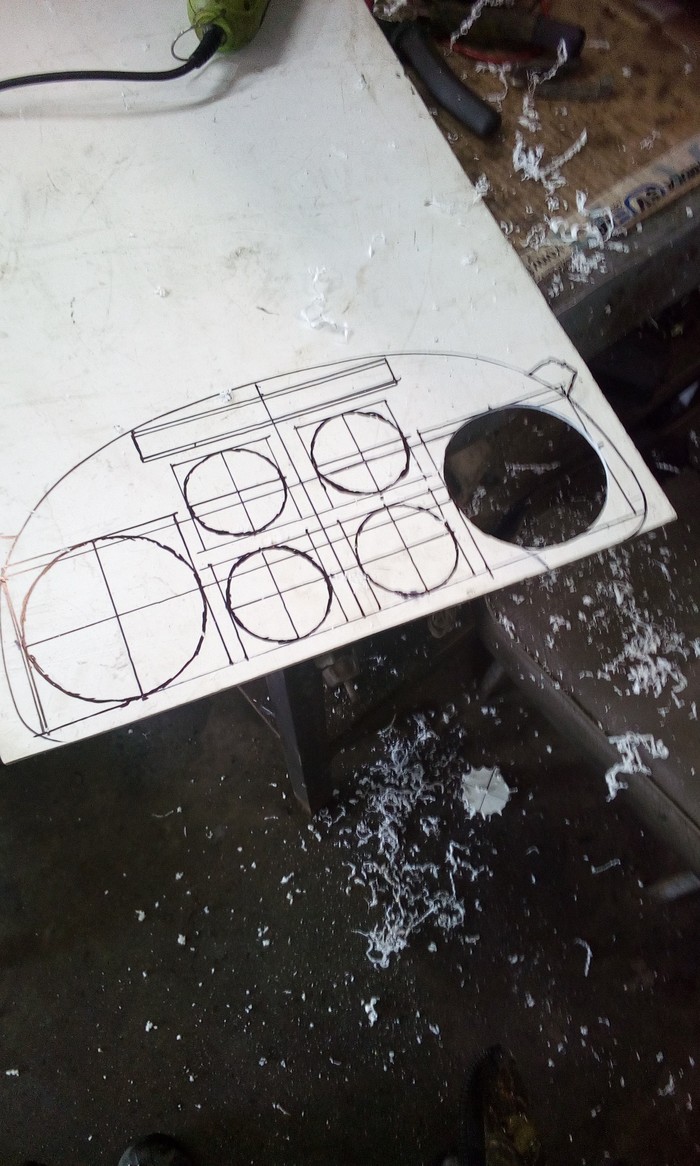

Режем дальше!

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

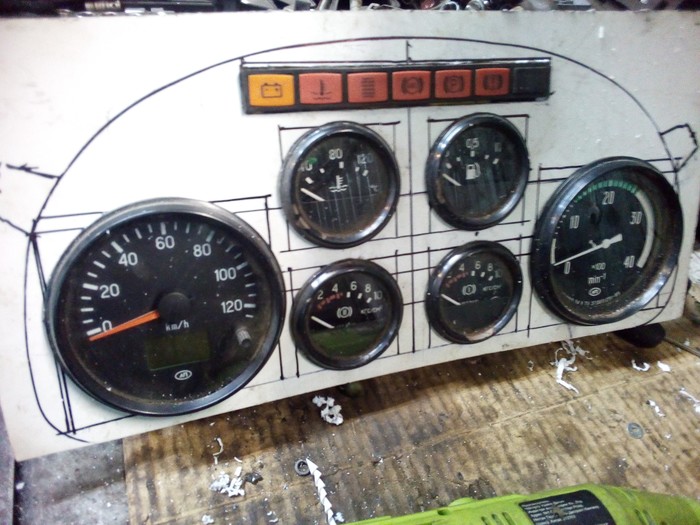

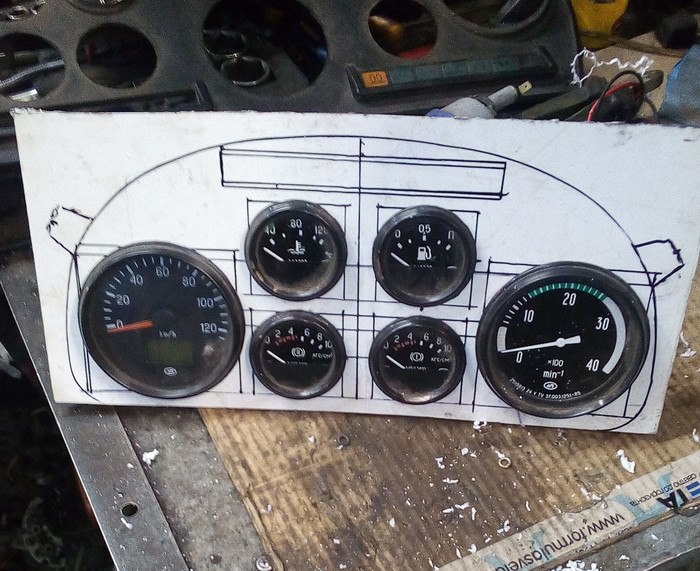

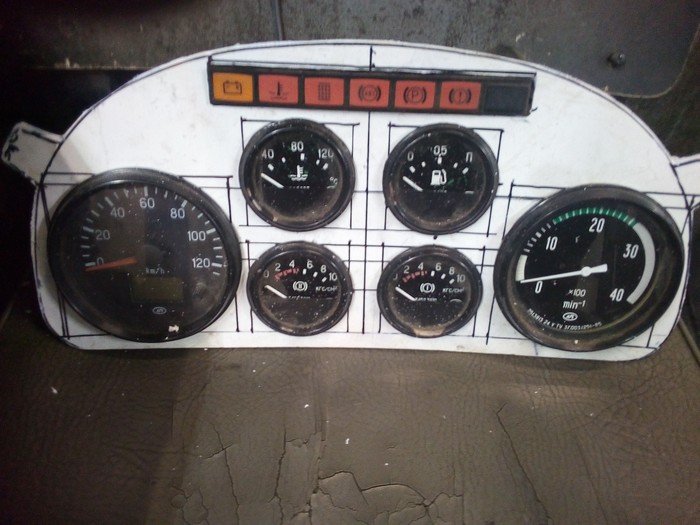

Ну и втыкаем на примерку показометры:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

На заднем плане доска донора...

Далее вырезаем прямоугольничек под блок контрольных ламп. И снова примеряем:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

Отсекаем лишнее:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

Почти неплохо...

Покраска:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

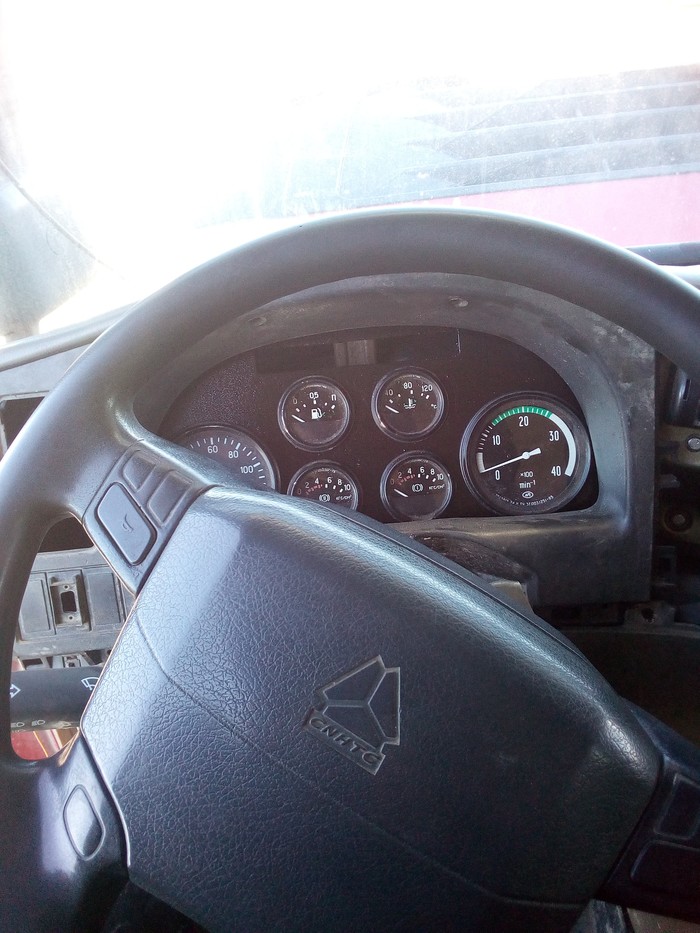

И примерка на авто:

Записки автоэлектрика. Продолжение шестой части. Автоэлектрика, Автосервис, Длиннопост

Пока на этом финиш. Скажу лишь, что новая проводка проложена. Теперь война датчиков с указателями. Но мы победим! Продолжение следует. Всем добра. Сорри за скомканность. За женой пора мчать...

Показать полностью 12
-16

НЕЗаписки автоэлектрика.Уж год прошел...

Ну вот. Сегодня уже ровно год, как я встретил свою ненаглядную и любимую. Не скажу, что все гладко. Но ведь первый год... Притирки и т.д...
Но знаю точно одно. Я счастлив! Я люблю этого человечка. Немного вредного, капризного. Но люблю! Очень хочу, чтобы это все только расцветало. Ведь в чем проблема многих браков? В рутине. Которая, к сожалению, касается и нас, зачастую...
Лисёнок! Я тебя люблю! И спасибо за то, что ты есть!!!

41

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш.

И снова всем привет! Оооочень приятна ваша реакция!!! Буду стараться и дальше)

Сегодня день был не такой насыщенный. В планах была сборка. Но выяснилась очередная проблемка. Пришлось лепить жгут света/поворотов/стоп-сигналов. На следующий день- жгут управления пневмоклапанами. На следующий...

В общем, потеряна неделя времени и куча сил. Финал получился скомканным. Ибо на фото особо сил тоже не оставалось.

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш. Автосервис, Автоэлектрика, Длиннопост

Дополнительный блок на новом месте. Кроштейн вместо хомутов.

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш. Автосервис, Автоэлектрика, Длиннопост

Ну и все, что удалось прибрать и, хоть немного, облагородить...

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш. Автосервис, Автоэлектрика, Длиннопост

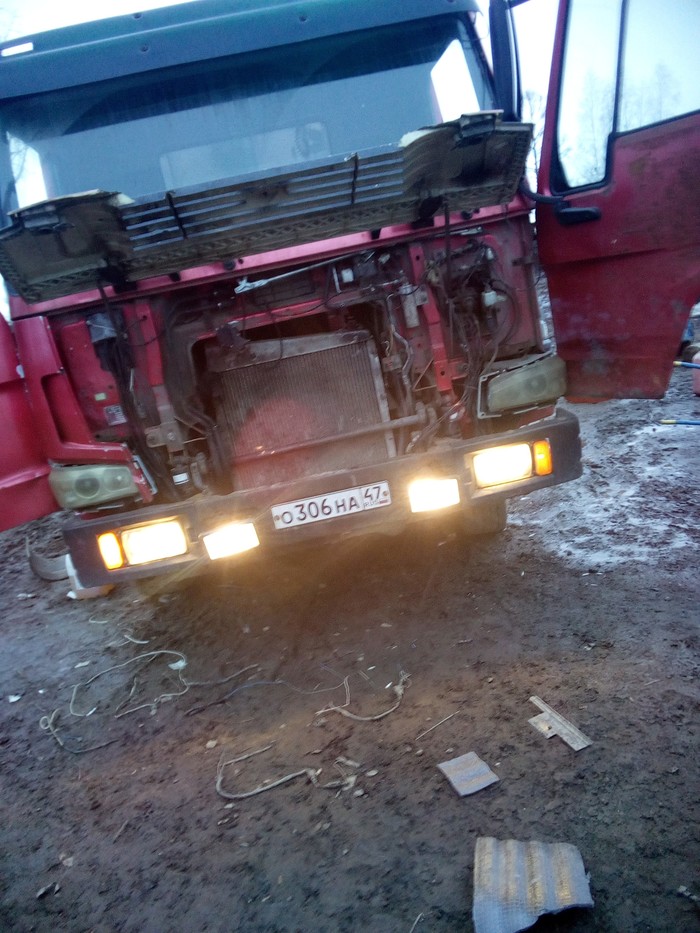

Стоим. Подмыргиваем)
Сразу отвечу на вопрос: родные фары отключены совсем. Стоят в качестве заглушек. Толку от них нет- только лишнее потребление тока.

Ну, и в качестви вишенки на торте- камень в огород того, кто был до меня на этой машине (ваго просто детский лепет по сравнению...):

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш. Автосервис, Автоэлектрика, Длиннопост

Неужели сложно сделать хотя бы так???

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Финиш. Автосервис, Автоэлектрика, Длиннопост

Всем огромное спасибо за поддержку, за комменты. Знаю, что ждали более развернутого окончания, но...

Впредь буду стараться делиться бОльшей информацией. И не кидайтесь тапками. Чукча не писатель.

Всем добра. А у нас с женой сегодня дата. Годовщина знакомства. Пойду отмечать...

Показать полностью 4
1467

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый...

И снова всем привет!!! Извиняюсь, что пропал на время. Много суеты по работе, день рождения... Но я вернулся. Соответственно, ловите новый пост!

Поступил заказ: на китайском самосвале не работают дворники и повороты с аварийкой. Ну, думаю, делов на час. Как же я ошибался...

Ничто не предвещало беды.

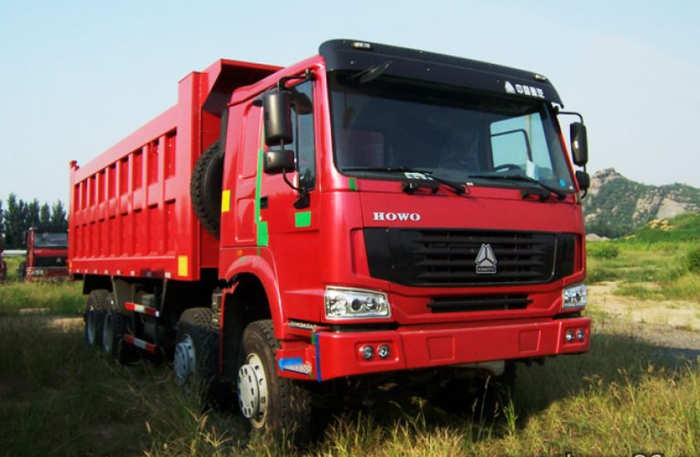

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Вот такой агрегат. Фото, правда, из тырнета. Естественно, в попытке найти проблему, был проверен блок предохранителей. Вот и первый звоночек:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

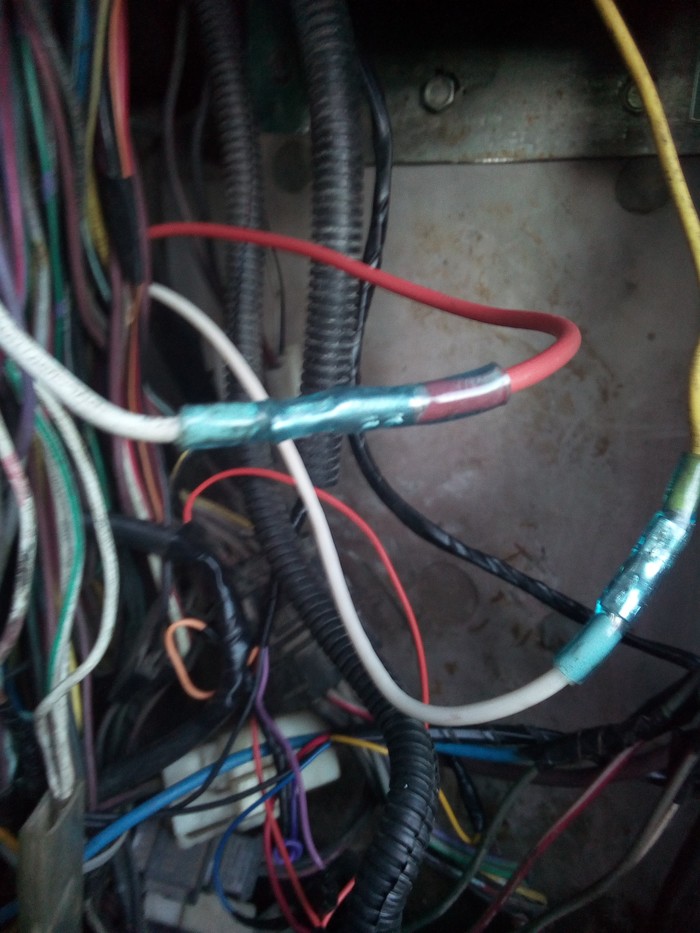

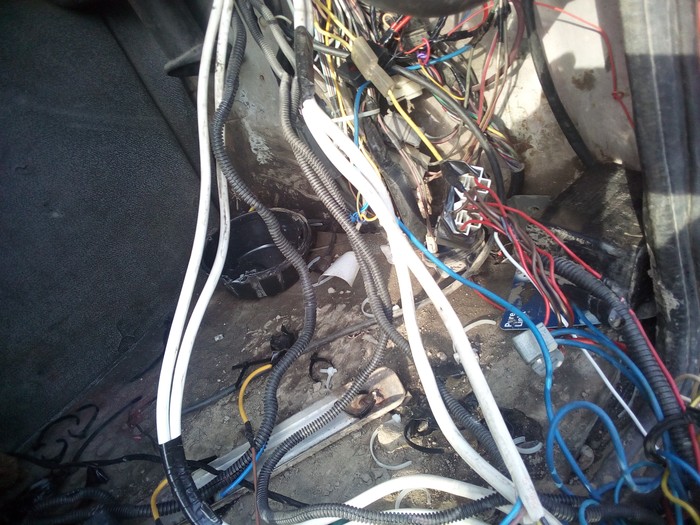

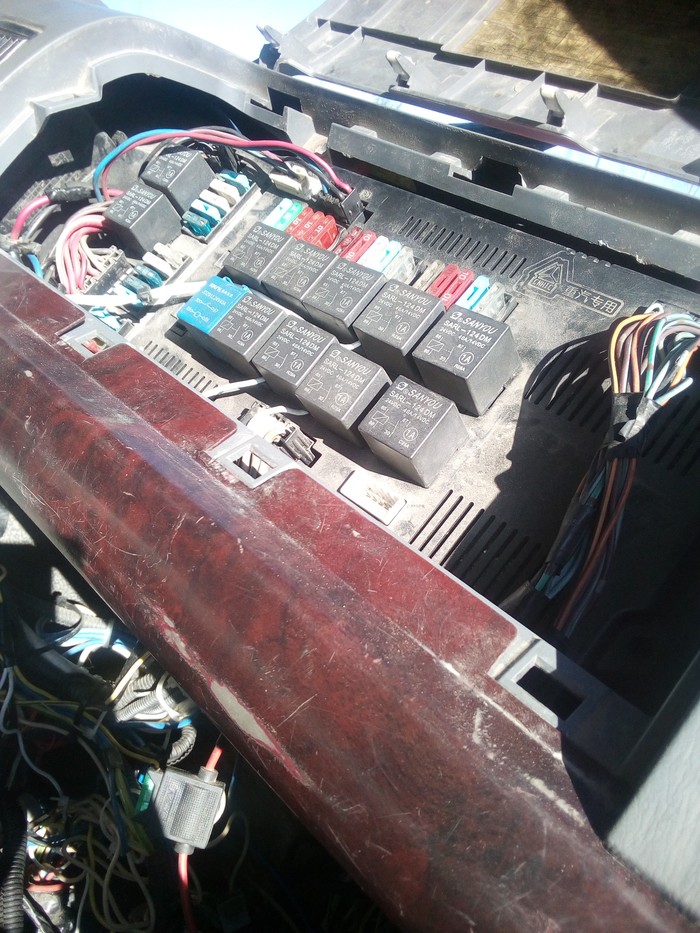

Пара левых проводов белого цвета. Но это ж цветочки. Снимаю нижнюю пластиковую крышку под блоком предохранителей, и ТА-ДАААААМ!!!

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Тут был русский Ваня. Самое интересное, что мысль почти верная. Так как родной блок предохранителей частично помер, предыдущий мастер решил его обойти. Мимо штатного блока были поключены передние ПТФ, повороты, дворники и печка. Все через отдельный предохранительный блок. Вот он:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

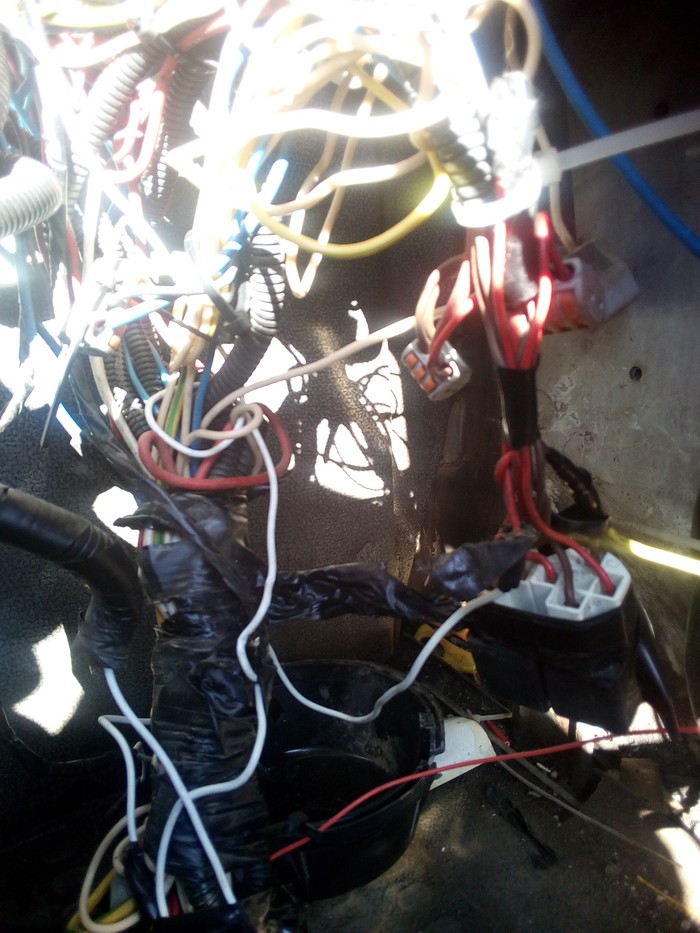

Сорри за фото, все наспех, как всегда. Но суть ясна- подключение к блоку сделано неплохо. НО! Избыточная длина проводов просто убила! Если ты переделываешь проводку, ваяешь ее с нуля, то сделай адекватную длину!!! Но и это не все!

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

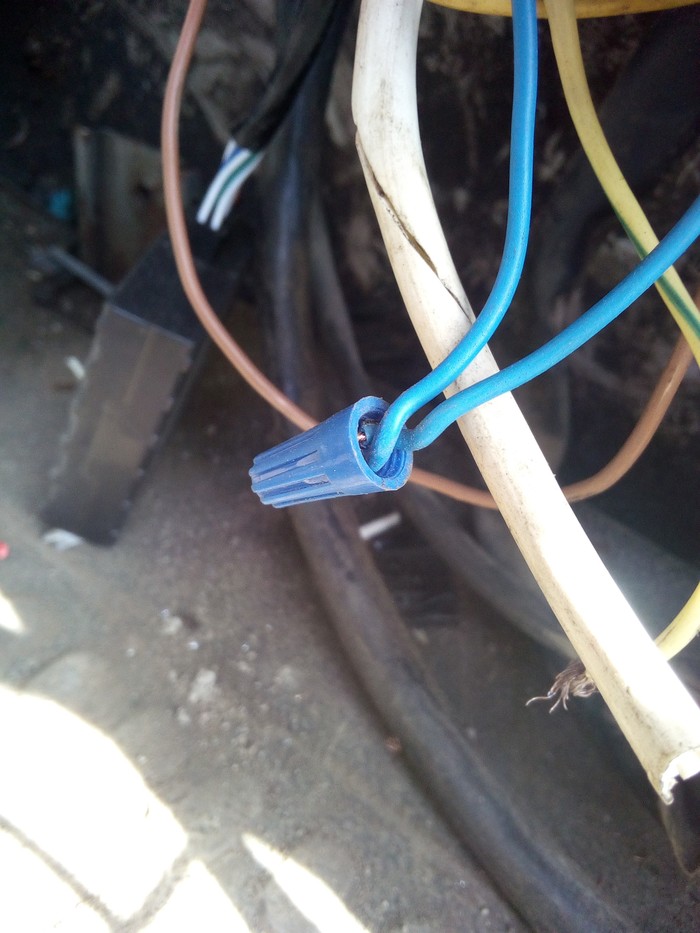

Вся эта прелесть собрана на бытовые соединители Wago! Их видно на фото. Но есть и подробнее:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

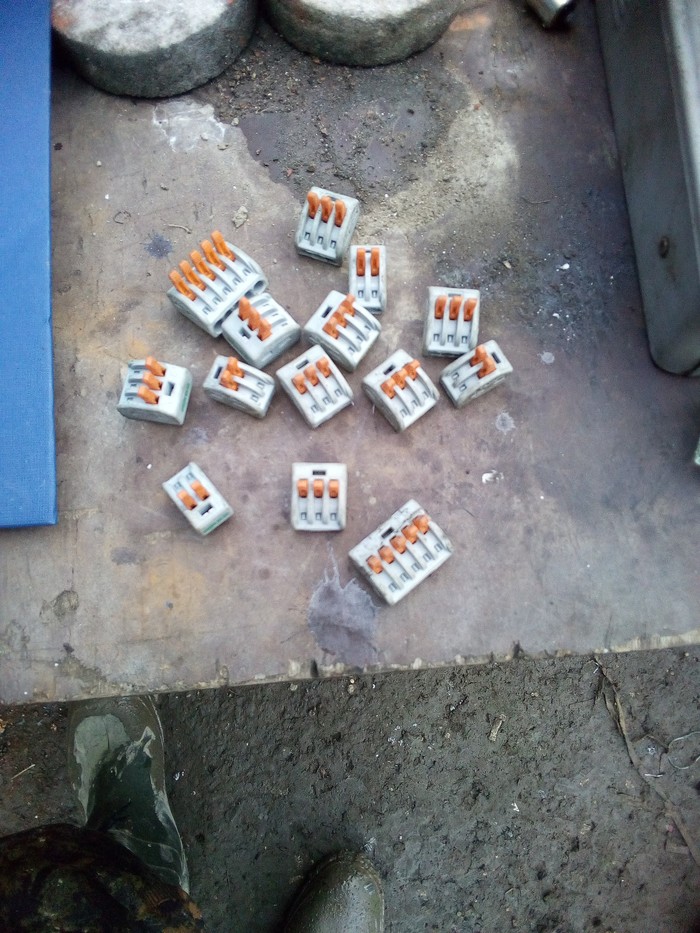

А вот их количество на данном авто:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Поснимал, забрал на память...

Продолжаем!

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

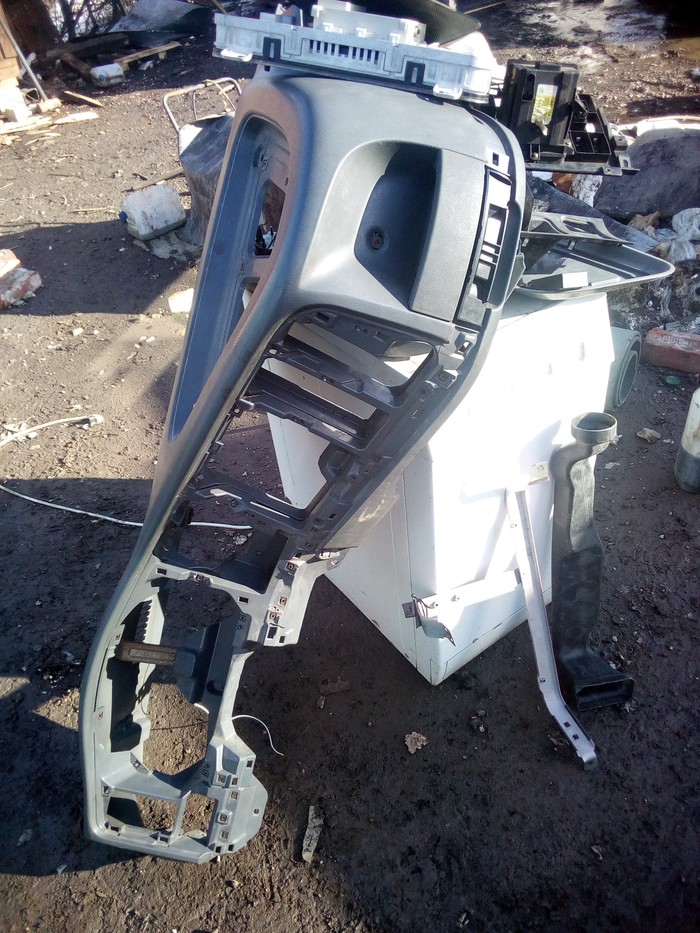

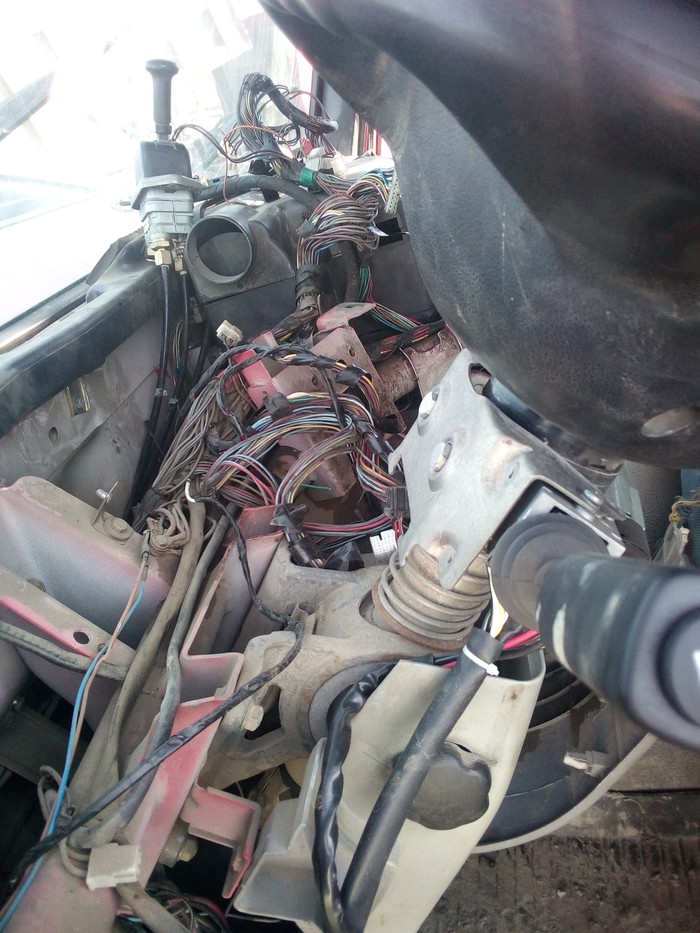

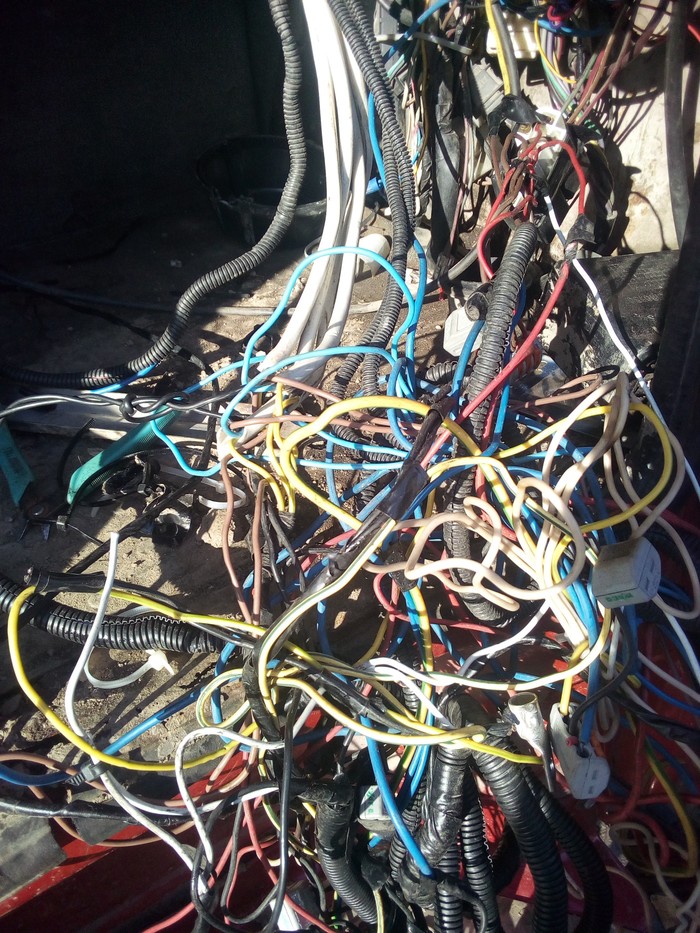

Дербаним всю эту мутотень. Ах, да, забыл! Перед этим же расхреначили всю панель!!!

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

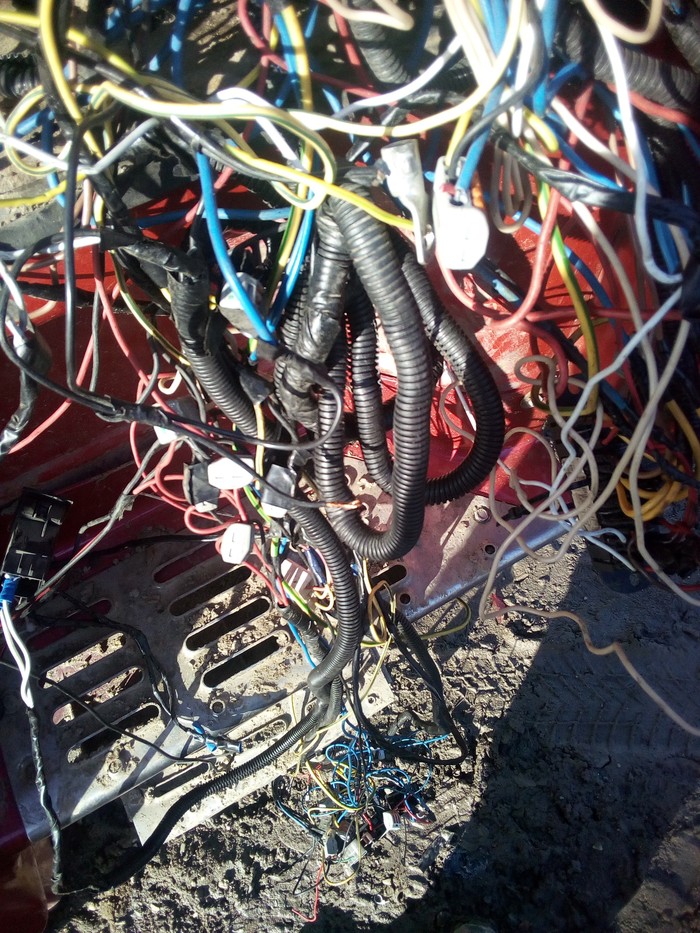

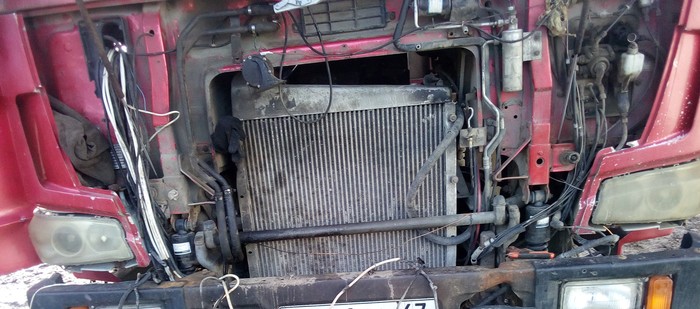

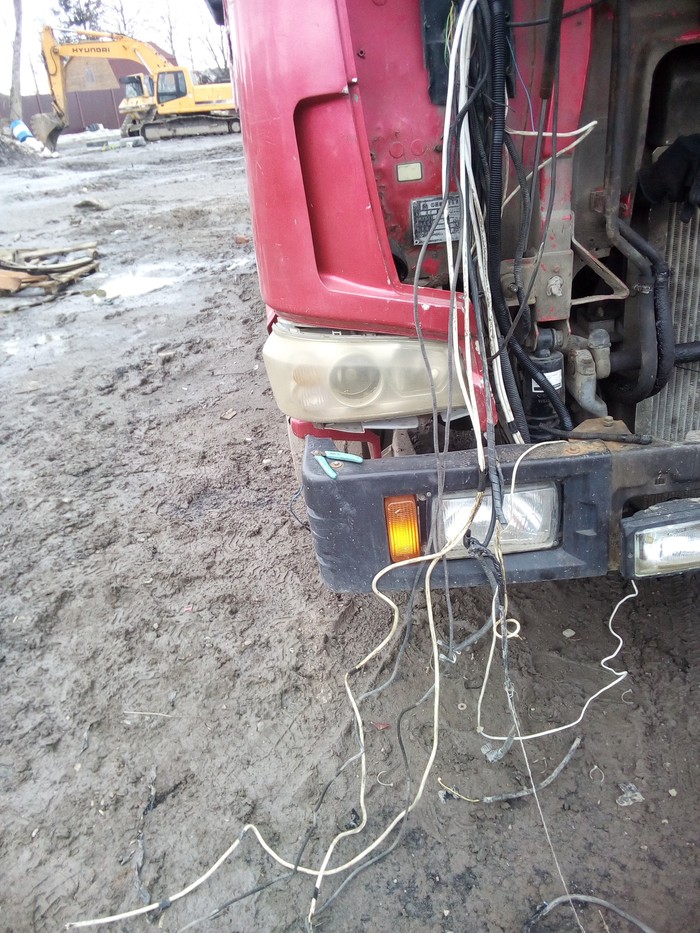

Итак... Ползем дальше. Белые толстые провода, что видны на предыдущих фото- освещение. Два назад, два вперед.

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

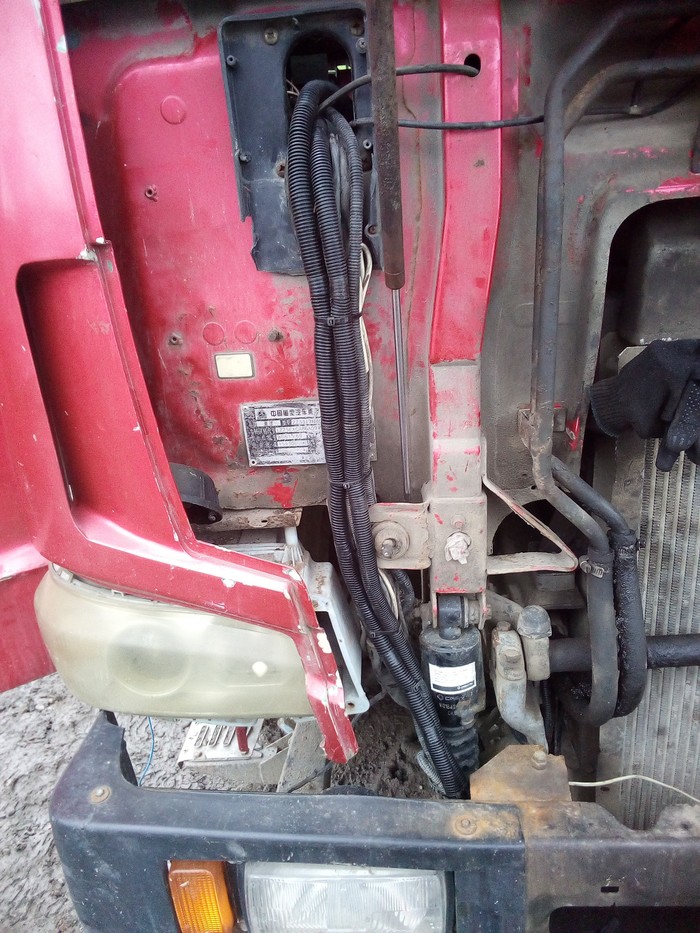

Вот спереди:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Собственно, вчерашний день был убит на то, чтобы разгрести и правильно вырезать всю эту мотню. Сегодняшний- на сборку нового жгута вперед, и составлению плана БАРБАРОССА. То есть- как и что лучше.

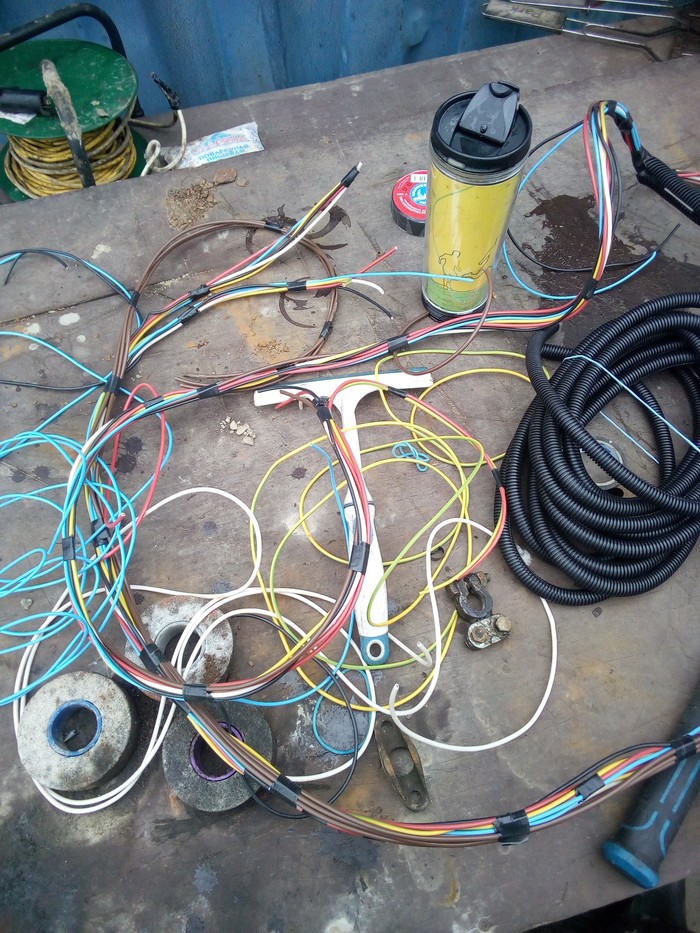

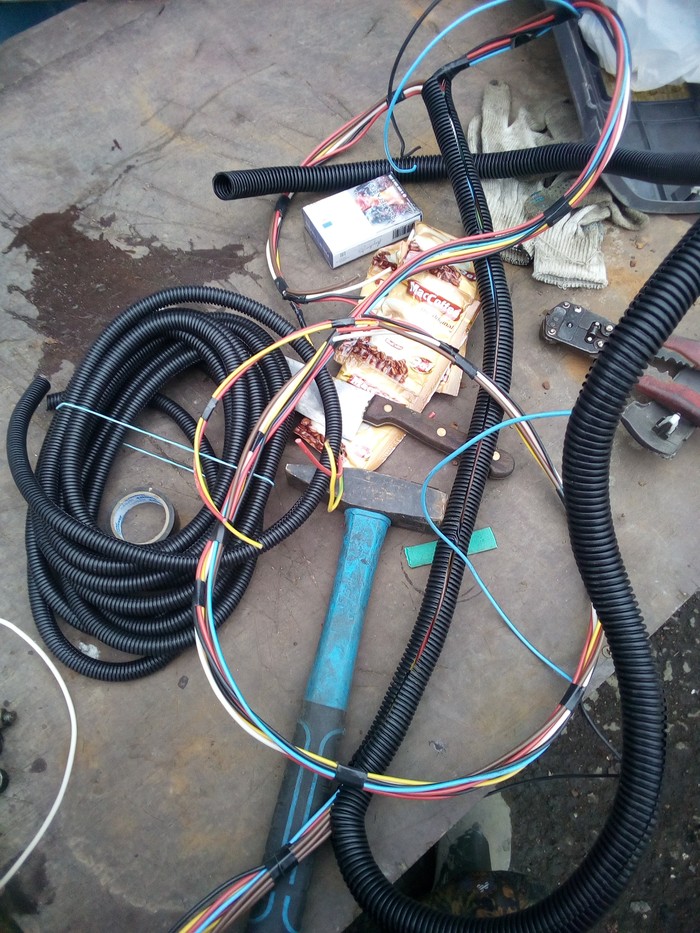

Есть немного фоточек нового переднего жгута:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

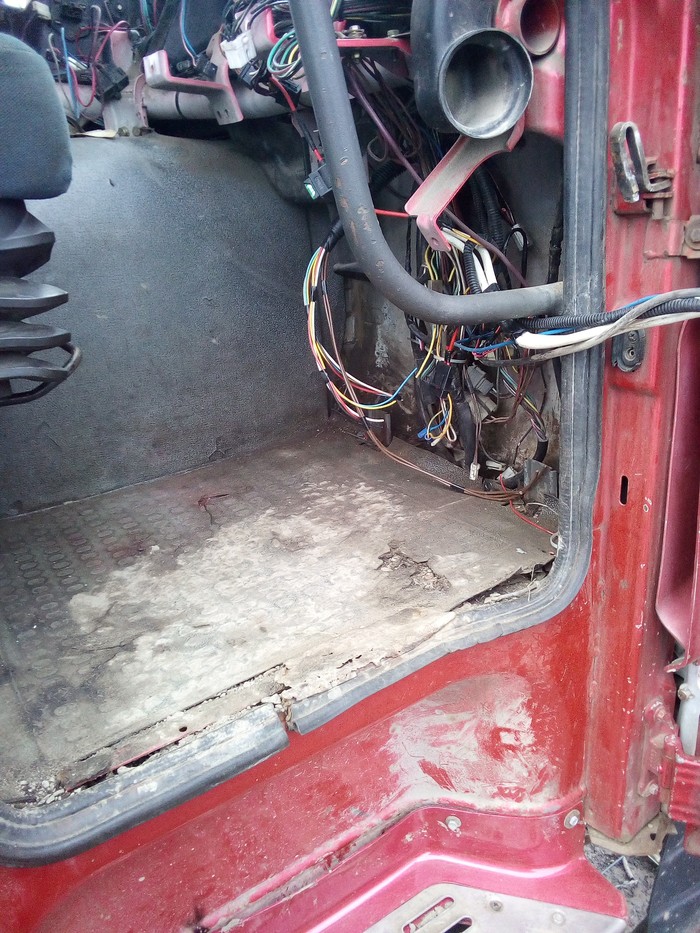

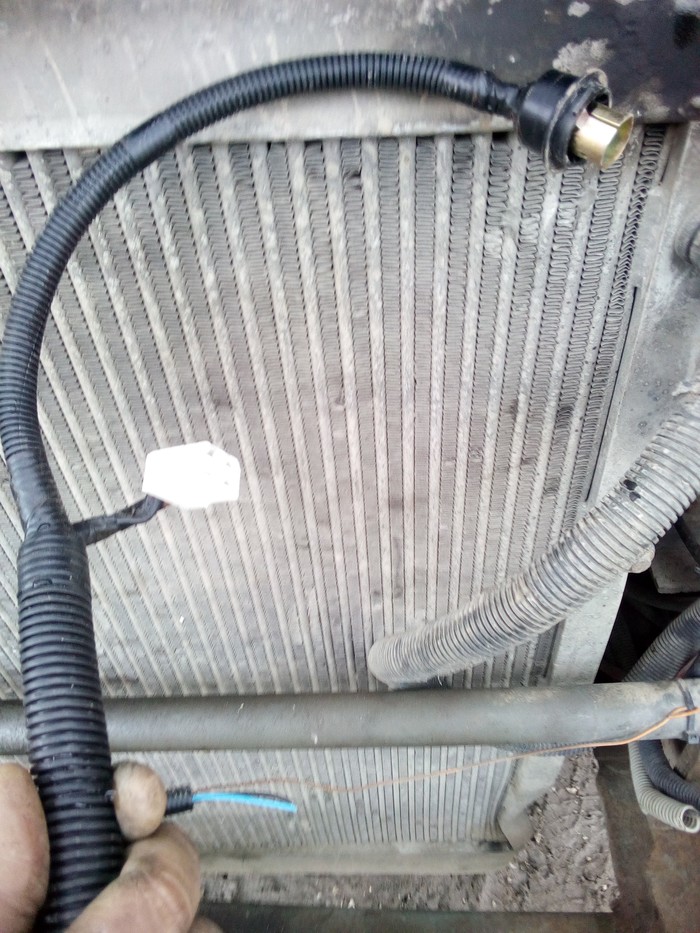

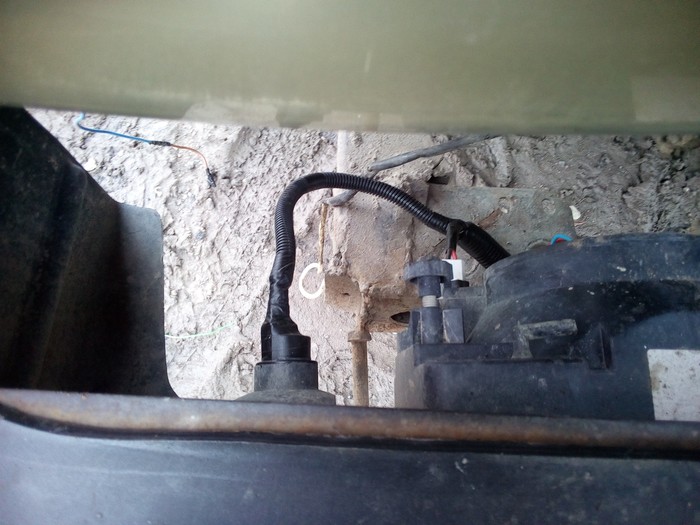

Ну и, собственно, на месте:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост
Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Для сравнения:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Было

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

Стало.

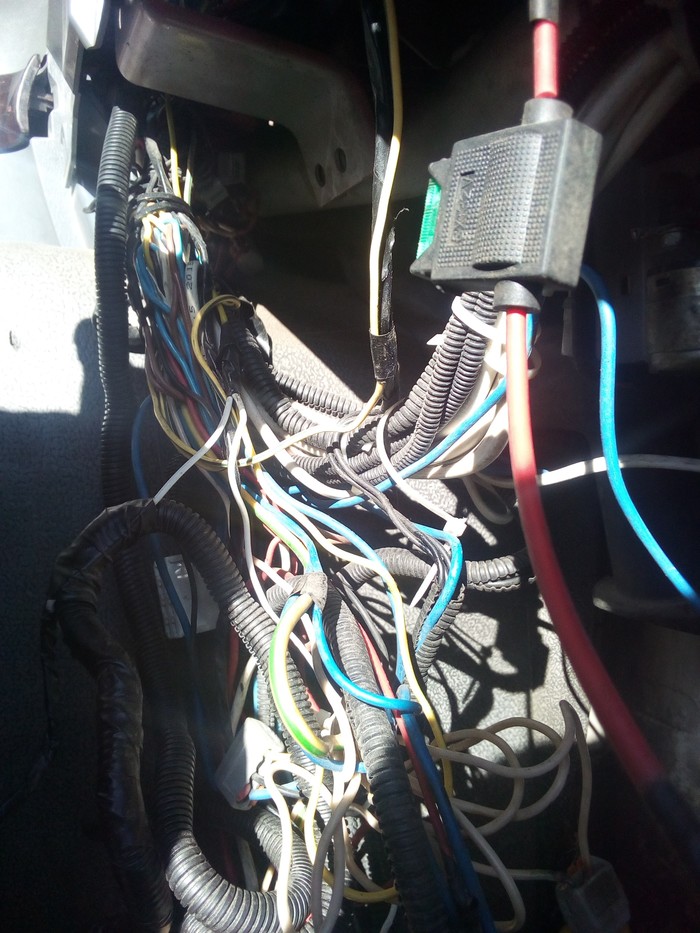

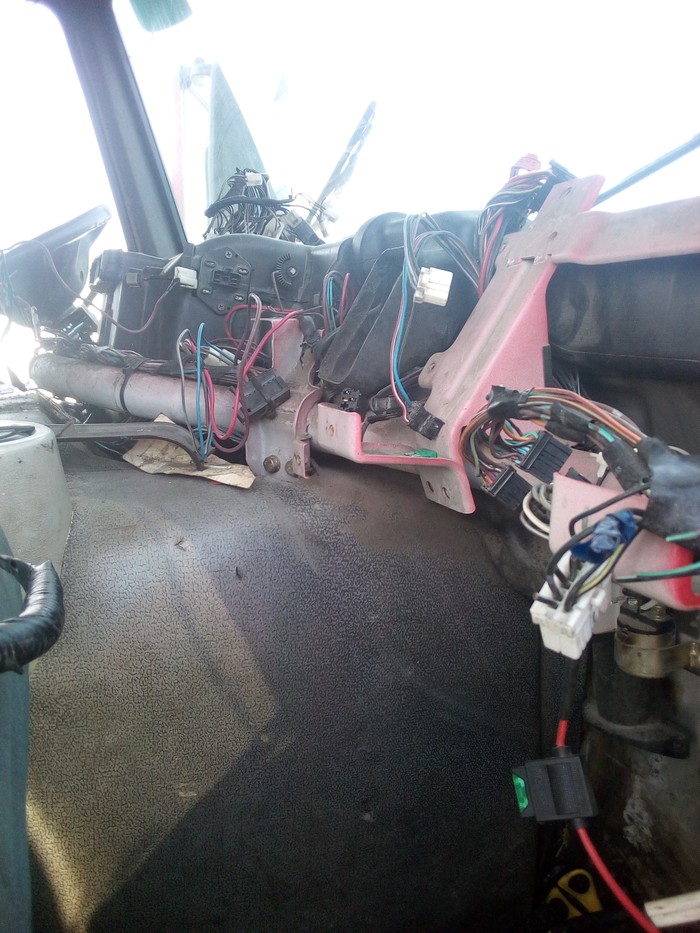

Ну и в кабине:

Записки автоэлектрика. Часть шестая. Китайское чудо после русских ручек. Эпизод первый... Автоэлектрика, Автосервис, Длиннопост

На этом пока тормознули. Иссяк запас сил, мыслей и солнечного света.

Продолжение завтра. Ну, или как смогу. Постараюсь не томить)))

Показать полностью 21
65

Записки автоэлектрика. Часть пятая. Генератор №2.

И снова здрасьте! Безумно приятна ваша реакция, комментарии. Вижу, что интересно. Появилось немного свободного времени. Решил еще наваять...

Итак. Volvo VL7. Старичок. Увы, фото самого автомобиля нет. Из жалоб- поплавился провод- ОДИН ПРОВОД, идущий к генератору. И зарядка появляется только при перегазовке. При этом от зарядки зависит автоматическое включение дневного освещения.

Ну что-ж. Лезем... К сожалению, не догадался побольше фото сделать. Проблема нашлась. Жгут от генератора перетерло от вибраций двигателем. Еле нашли...

А вот фото вскрытого найденного:

Записки автоэлектрика. Часть пятая. Генератор №2. Автосервис, Автоэлектрика, Длиннопост
Записки автоэлектрика. Часть пятая. Генератор №2. Автосервис, Автоэлектрика, Длиннопост

Сорри за качество)

В итоге был просто собран новый кусок жгута, и установлен на место

Записки автоэлектрика. Часть пятая. Генератор №2. Автосервис, Автоэлектрика, Длиннопост

Клиент доволен. Я тоже. И опять же- проблемы настолько серьезной могло и не быть. Если бы предохранители были должного номинала.

Всем добра. Не топите сильно. Пытаюсь проснуться. А рядом сладко посапывает жена. Пойду, обниму...

Показать полностью 2
293

Записки автоэлектрика. Часть четвертая. Коротенькая...

Привет всем!!! Накопилось немного свежачка. Но времени и сил катастрофически не хватает. Поэтому сегодня коротенько об одном из последних заказов.

Volvo VNL.

Записки автоэлектрика. Часть четвертая. Коротенькая... Автосервис, Автоэлектрика, Длиннопост

С жалобой на сгорающий предохранитель. До меня уже трое пытались. Не смогли найти, хотя проблема была на поверхности.
Но речь не об этом. Кто-то задолго до меня решил подремонтировать проводку на данном грузовике. ТАКОЕ Я ВИДЕЛ ВПЕРВЫЕ!!!

Записки автоэлектрика. Часть четвертая. Коротенькая... Автосервис, Автоэлектрика, Длиннопост
Записки автоэлектрика. Часть четвертая. Коротенькая... Автосервис, Автоэлектрика, Длиннопост

Жгут обмотан тряпичной изолентой, и пропитан ЭПОКСИДНОЙ СМОЛОЙ!!! Благо, что в него мне лезть не пришлось. По крепости- кость!

Люди... Не нужно делать того, что не нужно делать. Есть более гуманные и удачные способы ремонта...

Всем добра! Позже вернусь!)

Показать полностью 2
27

Записки автоэлектрика. Без части. Вторая половинка.

Всем снова здрасьте! Сегодня речь пойдет немного не о том, но о ТОЙ. Той единственной, которая уже год, как поддерживает меня во всем. В том числе, и в работе. Да, речь о моей жене. Единственной, и неповторимой. Порою немного безбашенной, НО! Во многом, благодаря именно ей, в моей жизни и в работе произошли перемены. В лучшую сторону.
Ну-с... Начнем, пожалуй.

Чуть меньше года назад. 29 марта, ехал я по своим делам. Ничто не предвещало беды, обычный день. Вдруг, вижу открытый капот. А у меня ж профессиональное. Я ж мимо не проеду...
Стоит перед машиной девушка. Ну девушка и девушка... Но вот щелкнуло что-то. Решился попросить номер. Дала. А дальше все как-то быстро получилось. Уже 29 мая подали заявление, и 29 августа расписались. Не скажу, что все гладко. Так не бывает, но я счастлив. Помимо того, что она отлично водит машину, еще и неплохо разбирается в устройстве. Если мы едем вдвоем, то я могу смело дать ей деталь с единственным словом НАДО. Найдет максимально дешево для клиента, и близко по расстоянию, и привезет. А я в это время могу заниматься самой машиной...
Сорри за сумбур. За рулем еду. Сегодня один...

Дорогая, знаю, что ты это прочитаешь) Спасибо тебе! Обожаю тебя и люблю!

26

Записки автоэлектрика. Часть третья. SENSорный генератор.

И снова здрасьте! Решил под вечер рассказать еще об одном сегодняшнем приключении. Есть такое чудо- ЗАЗ СЕНС. Вот он, кто не знает:

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Фото стырено))) Тот же Ланос, но с другим двигателем. Клиентская же машина выглядела прям плачевно! Сорри, фото нет...

Жалоба- нет зарядки, греется плюсовой провод генератора. Собственно, вот:

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Это тот самый силовой плюс. Даже клемма-кольцо отвалилась.

Проблема оказалась банальной: из-за незатянутой гайки плюсового болта происходил нагрев самого болта, клеммы, а главное- пластиковой втулки, изолирующей болт от минусовой части диодного моста. К сожалению, втулку не сфотографировал. Забыл...

Вроде как, проблема решается элементарно. Ибо диодный мост аналогичен такому же от ВАЗ 2110-2115

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Но... Машина находилась в пригороде, а мотаться по автомагазинам в поисках счастья не представлялось возможным, пришлось поизвращаться с тем, что есть.

Удалили остатки родного болта с помощью болгарки...

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Остатки поджареного болтика)

Нашли подходящую по длине шпильку. Отрезали нужный кусок. Приварили к безрезбовому концу шайбу. Вроде как, все идет по плану. НО! Болт ведь нужно изолировать от миносовой части диодника. Втулки же нет...

Решение пришло само. На безрезьбовую часть была установлена термоусадочная трубка в два слоя, следом установлена текстолитовая шайба из части переменного резистора...

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Термоусадка подрезана, болт вошел, как родной. Затянулся на отлично.

Процесс сборки не щанял много времени. Ибо констукция данного вида генератора изучена на уровне подкорки. Главное- правильно установить клеммы обмотки на диодный мост. Вот эти:

Записки автоэлектрика. Часть третья. SENSорный генератор. Автоэлектрика, Автосервис, Длиннопост

Генераторы данной конструкции перебираются БЕЗ снятия с авто. При условии, что речь идет о диоднике и щетках. И при удобном доступе. Как тут. Главная хитрость при сборке в том, чтобы клеммы обмотки сели точно в центр своих посадочных мест. При желании их можно рассмотреть на фото. Выполнены в виде пластиковых втулок черного цвета. Это так... Для упрощения. Так же важно не потерять текстолитовые изолирующие шайбы от болтов, крепящих клеммы обмотки к диоднику и корпусу. То есть- клеммы обмотки НЕ должны касаться корпуса-массы генератора. Разжевал, как мог... Не кидайтесь тапком.

В общем, конструкция оказалась работоспособной. Клиент доволен. Можно снова ездить в магазин за продуктами для себя и своей бригады. Это единственная задача данного авто.

Чукча не писатель. Настрочил, как сумел...

Показать полностью 5
