Podverbnium

Описываемый подход решает две задачи :

• экономия памяти (она всё-таки не бесконечна, особенно на бюджетных машинах)

• лёгкость добавления вариаций цветов (“перекрашивание палитры“)

Раскладка текстур выглядит так :

Цвет

Самое непонятное в этой схеме (для художника) — цвет (base color/albedo), который нужно укладывать в 4х-точечный градиент. Это, конечно, ограничивает свободу творчества и добавляет несколько занудных этапов в рисование текстуры.
Я большой проблемы в этом не вижу — концепты всё равно обычно рисуют в 3-4 базовых цвета; если не нужен реализм (мне он не нужен) — “палитра” всё равно ограничена и эти цвета хочется быстро подгонять, иногда массово править десятки/сотни объектов.

В Substance Designer работать с градиентом несложно, в Substance Painter чуть больше возни (но есть готовые фильтры для работы с градиентами на 3/4 точки, самому даже делать не пришлось).

Пример настройки материала с двумя разными наборами опорных цветов :

Упаковка текстур

Самый занудный этап во всей этой схеме текстурирования – сборка всех нужных карт в текстуры.
В худшем случае это придётся делать вручную, раскладывая карты по RGBA-каналам.

Когда текстуры делаются в Substance Designer, там несложно упаковать каналы в нужном порядке через ноду `RGBA Merge` и сразу экспортить готовые упакованные текстуры.

(Все текстуры окружения в своих проектах делаются именно так – это значительный кусок работы, и 99% занудной рутины полностью автоматизировано).

Когда текстуры делаются Substance Painter, возни побольше. Есть готовый фильтр для работы с градиентами на 3/4 точки (чтобы сразу видеть base color / albedo), но экспортить нужные карты приходится вручную.

В моём движке есть такой "формат картинок", который по сути текстовый конфиг, где указано из каких файлов собирается картинка.
Для примера с иллюстрации выше будут два таких файла :

// bomber-7.lci

red = "bomber-7_c.png"

green = "bomber-7_b.png"

blue = "bomber-7_e.png"

// bomber-7_rxmy.lci

red = "bomber-7_r.png"

green = "bomber-7_n.png" green_src = "r"

blue = "bomber-7_m.png"

alpha = "bomber-7_n.png" alpha_src = "g"

Сжатие текстур

Вся эта схема хорошо укладывается в DXT1+DXT5. Нормал-мапа раскладывается в GA-каналы, где точность больше (трюк древний, но до сих пор замечательно работает).

Для ASTC получится даже чуть лучше – можно выставить опции "non-related" каналов, будет меньше искажений.

Хочется верить, что производители GPU перестанут страдать фигнёй с “аи“ и сделают массовый формат для 6/7/8-канальных текстур :)

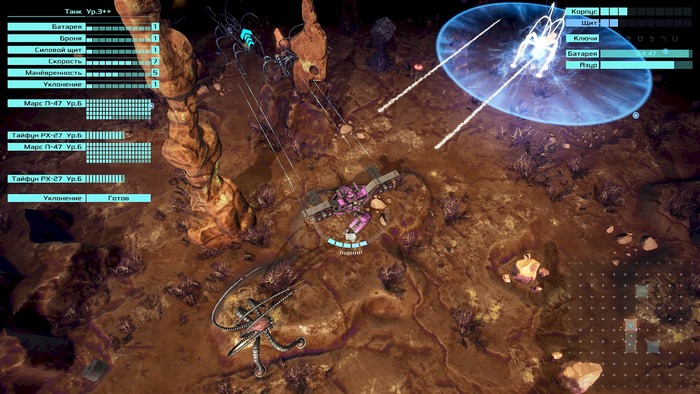

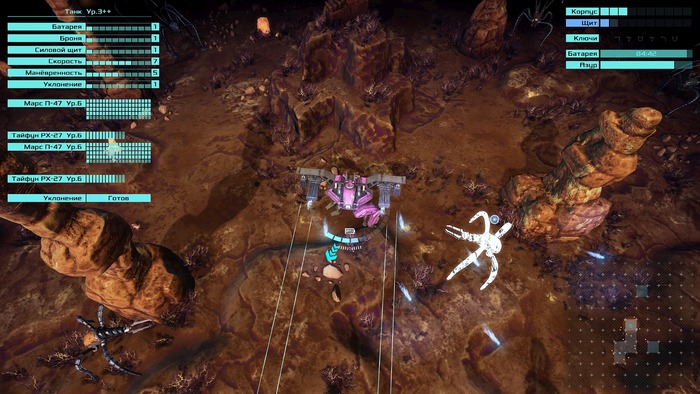

Гуй - вещь традиционно занудная, но если оно совсем криво/косо выглядит - это как-то неправильно.

Сайфайно-прямоугольчатый стиль в-основном из экономии :)
Хотя оно в целом подходит по стилю/сеттингу игры.
