АК vs AR. Часть 9

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 9 (ссылка - https://topwar.ru/107340-ak-vs-ar-chast-ix.html )



———————————————————————



« Заря восхождения солнца американской оружейной мысли над джунглями Вьетнама омрачилась большим количеством собственных потерь из-за отказов винтовки. Что бы сейчас ни говорили о порохе не той системы, о нехромированных патронниках, необученности солдат правилам ухода за новой винтовкой, всё это детский лепет и вселенский позор.


«...Выехали 72 человека в нашем взводе и возвратилось 19. Верьте этому или нет, но вы знаете, что убило большинство из нас? Наша собственная винтовка. Прежде чем мы уехали, мы были все с этой новой M16. Фактически каждый мертвый был найден с его винтовкой, рядом с ним, там, где он пробовал починить ее.»


Э.Мэрфи Поединки на холмах.


«Девять морских пехотинцев сегодня погибли в бою, шесть из них – в рисовых чеках прямо перед укреплениями противника. Их тела были найдены сжимающими М16 в полуразобранном состоянии с гильзами, заклиненными в патронниках. В пулевых отверстиях на головах были следы пороха.»


Командир роты «Н», 3 бмп/5 пмп. Операция «Свифт» 4-15 сентября 1967 г., Вьетнам.



В том виде, в каком M16 попала во Вьетнам, в СССР она не была бы допущена даже на конкурсные испытания. Она и сейчас не пройдет ни конкурсных, ни обычных приемо-сдаточных. Ни она, ни один из ее немецких, бельгийских, израильских и прочих форков HK-416, FN SCAR, TAR-21 и т.д.


Памятуя об обязательстве давать толкования, даю определение этому термину. Понятие форк (англ. fork — развилка, вилка, ответвление) широко применяется в программировании, когда на основе кодовой базы прототипа создается программа с расширенной или иной функциональностью. С точки зрения эволюции, создание форка — вполне объяснимый прием, который используется и в животном мире, и в программировании, и в машиностроении. Это позволяет увеличить разнообразие видов, создавая конкуренцию и, естественно, отбирая лучший вариант, способствует прогрессу. Не всегда создание форка благо. В какой-то момент количество возможных ответвлений, заложенных природой, исчерпывается, и попытка создать еще один форк приводит к напрасному расходованию сил разработчиков. Мастерство разработчика заключается в том, что он вовремя понимает, что из конкретной базы выжаты все возможные варианты, и для достижения нового уровня требуется смена основы, и он не только это понимает, но и находит решение, закладывая тем самым новый виток эволюции. Такой этап — смена эволюций в теории систем называется революцией.


К моменту появления АК эволюция автоматического оружия, использующего способ запирания перекосом затвора, достигла своей вершины и закончилась в карабине Симонова. Дементьев, Рукавишников, Булкин и Калашников прекрасно понимали необходимость смены базовой основы оружейной автоматики. Причем не просто понимали, предлагали свои решения на основе способа запирания поворотом затвора. Дело было не в том, что до них никто не догадался использовать этот способ. Существовали прототипы, тот же Мондрагон или Гаранд, но до Калашникова на них не было получено того самого решающего полуторакратного коэффициента повышения общей эффективности перед другими способами запирания затвора, который нам диктует закон небесных сфер. Михаил Тимофеевич Калашников, добавив функцию страгивания гильзы и исключив заклинивание затвора при движении затворной рамы, с запасом перекрыл тот порог, который разделяет два эволюционных витка.


Все AR-форки типа HK-416, FN SCAR, TAR-21, Steyr AUG используют поршневую систему, уменьшая вероятность отказов из-за загрязнения продуктами сгорания, но при этом сохраняют плунжерную схему экстракции гильзы. На всех затворах эрегировано торчит эжектор в венчике упоров; передача отпирающего момента через склонный к потере палец (штифт); круглый в сечении ударник с перпендикулярными выступами, способный при загрязнении уменьшить накол капсюля; большие площади контакта затвора с затворной рамой и всё та же её глухая посадка в кожух с торца. Конструкционные отличия, как внешние в виде буллпапа, так и внутренние по форме затворной рамы, никакого интереса, с системной точки зрения, не представляют, так как весомой доли в комплексный коэффициент повышения надежности не вносят. Очевидный «прогресс» - это, конечно, отсутствие на некоторых моделях штурмгеверовской шторки, которое лишний раз подтверждает её слепое копирование Стоунером с Stg-44.

АК vs AR. Часть 9 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Идеальное техническое решение найти очень трудно. Любая идея будет иметь свои недостатки и достоинства. В качестве примера посмотрите, что дает простая замена газопровода на поршень. В первом случае давление газов внутри затворной рамы действует строго в осевом направлении. В случае поршневой системы, удар поршня приходится в пенек рамы, который находится выше центра масс затворной рамы на 0,78 дюйма и выше цилиндрической направляющей поверхности. В результате появляется опрокидывающий момент, который в местах, отмеченных вертикальными зелеными стрелками, будет создавать повышенное давление и трение твердой стальной затворной рамы на мягкий алюминиевый корпус коробки. Рисунок взят из работы «An Evaluation of Gas Systems for the AR15 / M16 Platform» Ryan E. LeBlanc, Rensselaer Polytechnic Institute Hartford, Connecticut May, 2012.


В затворной раме АК оси приложения сил на раму через поршень и затвор тоже не совпадают. Но посмотрите, как оптимально решена конструкция. Ведущий выступ затвора находится максимально близко к центру масс рамы, поэтому нет никаких потерь в передаче энергии на отпирание-запирание. Практически весь объем рамы вынесен выше ствольной коробки, освобождая в ней пространство для ударно-спускового механизма и фиксации магазина.



Пули.


Американцы, после того как отправили Шмайссера в Ижевск, откровенно прохлопали ушами прогресс в развитии стрелкового вооружения, начатый немцами и блестяще подхваченный в Советском Союзе. Слава победителей во Второй мировой войне с помощью ковровых бомбардировок, которую они себе внушили, притупила нюх самой стрелковой нации на развитие оружейной автоматики. Принятие решения по AR-15 происходило в условиях цейтнота, после корейской войны и рождения АК-47. Советский Союз после появления 7,92х33 Kurz спокойно изучил все достоинства и недостатки этого патрона, провел собственные фундаментальные, не побоюсь этого слова, исследования и выдал шедевр патронной мысли 7,62х39.


На голом волюнтаризме, совсем как Хрущев, который сеял по стране кукурузу, американцы приняли за основу малокалиберный охотничий патрон. Этот патрон, изначально лишенный возможностей к серьезной модернизации; оружие под него, построенное на рискованной и не оправдавшей себя схеме автоматики, завели западную оружейную мысль в тупик. Глупо думать, что на западе нет светлых голов, которые все это прекрасно понимают. Вот выдержка из немецкого журнала 1981 года:


« В отличие от патрона, используемого на Западе, советский патрон обладает всеми свойствами, необходимыми для стрельбы из автоматического оружия. Стальная гильза имеет точно рассчитанный кольцевой фланец для захвата её экстрактором, а также коническую форму. Этим достигается безупречное функционирование стальной гильзы…


Американский 5,56-мм патрон М193 и винтовка М16 обладают как преимуществами, так и недостатками… Главный недостаток заключается в том, что вместо того, чтобы создать специальный патрон для автоматического оружия, был использован видоизменённый охотничий патрон с почти цилиндрической гильзой и небольшим фланцем. При экстракции цилиндрическая гильза плотно прилегает к стенкам патронника, поэтому даже при самом незначительном загрязнении возникает сильное трение и в совокупности с небольшой закраиной это приводит к задержкам. »


Как видите, главная проблема AR-15 была четко обозначена 35 лет назад и не нами. И проблема эта называется «патрон». Казалось бы, пуля. Стальной сердечник, свинец и оболочка, а на комбинацию этих трех элементов до сих пор можно получить патент. Добавьте гильзу и порох, добейтесь принятия на вооружение и государственная премия и всемирная слава обеспечена. Двадцать первый век на дворе!


Идеальная стратегия в гонке — быть на полшага позади лидера, оценивать его физическое и техническое состояние, анализировать его методы преодоления препятствий, планировать свои действия с учетом его ошибок и на финишном рывке обойти его и в результате быть первым.


Так же как в случае с немецким патроном, наши конструкторы внимательно изучили американский малоимпульсный и сделали лучше. Ориентируясь на пробиваемость и убойность американской модели на дистанции эффективного огня, был создан патрон меньшей мощности, что позволило улучшить кучность автомата при стрельбе очередями. Достигнуто это было за счет удлиненной формы пули с улучшенной аэродинамикой — радиус её оживала больше американского. Улучшить свой патрон за счет изменения аэродинамики американцы уже не смогут, не позволит длина гильзы. Можно только увеличить длину пули, как это было сделано в M855, утопив ее внутрь гильзы, а вот советский патрон, кажется, еще до сих пор не исчерпал всех возможностей для своей модернизации, хотя со времен появления 7Н6 его пробиваемость выросла более в чем в восемь раз — показатель для развития технических систем близкий к порогу гениальности, который в свою очередь, находится на уровне порядка, то есть равен десяти.


На снимке пули M855, M193 и 7Н6.

АК vs AR. Часть 9 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Пуль без «смещения центра тяжести» не бывает в принципе. Этот термин придумали американцы для нашего патрона от большого ума, когда обнаружили в его пуле полость в районе носика и стальной сердечник. Полость - чисто технологическая особенность, никто ее туда специально не закладывал. Само «смещение» центра тяжести относительно чего? Относительно центра аэродинамического сопротивления. Расстояние между этими центрами — плечо рычага, опрокидывающего пулю в полете. Чем она длиннее, тем больше этот рычаг. Так что никакого осознанного «смещения» наши конструкторы не закладывали. Чтобы пуля в полете не опрокидывалась, ее закручивают нарезами в стволе. Чем круче нарезы, тем выше гироскопическая устойчивость к опрокидыванию.


Когда американцы работали со своим патроном, стояла задача повысить его убиваемость. Меньший калибр наносил меньшее увечье по сравнению со штатным 7,62 и изначально предназначался для надежного поражения сурков и лис. Было предложено варварское решение — закручивать пулю на пределе гироскопической устойчивости. При попадании в тело такая пуля теряет свою устойчивость из-за более высокой плотности среды и начинает разворачиваться, разрывая ткани больше, чем сквозное пробитие классической пулей.


Так как площадь бокового сечения и длина советской пули больше американской, размер раневого канала, который она составляет, получается крупнее, а ее разворот в теле начинается раньше. Но! Американская пуля на высокой скорости при попадании даже в мягкое тело фрагментируется, то есть разрывается на части, нанося еще большие увечья на дистанциях поражения до 200 метров. По своему действию такой эффект подпадает под действие Гаагской конвенции о запрете разрывных пуль. Впрочем, для нации, которая предъявляет всему миру атомные бомбардировки Японии как акт гуманности и жизнелюбия, такая мелочь, как нарушение Гаагской конвенции, даже не рассматривается. Они рассуждают как типичные юристы — «если в конструкцию пули специально не заложены способы разрушения пули внутри тела, то с нас и спроса нет».



« - Пуля у M16-й в полете нестабильна, - пояснил Крис. - Чуть что, малейшая преграда, и она мигом начинает кувыркаться и рикошетировать куда попало. Так что не дури голову. Старичок "винчестер 308" -- это как раз то, что доктор прописал.»


(с) Владимир Серебряков, Андрей Уланов. «Серебро и свинец».



Типичная рекурсия домыслов: писатели краем уха что-то слышали про кувыркания, читатели в своих комментариях на форумах начинают это повторять, а эти комментарии читают другие пупырчатые писатели про ёжиков, которые тоже пишут книжки про то, как пули кувыркаются, которые читают другие пользователи про то, как пуля малого калибра со «смещенным центром тяжести» кувыркается в полете и рикошетит от веток и травы... Рикошет пули зависит от угла ее встречи с препятствием и его массы, а не от его размеров — как дурят головы Уланов с Серебряковым, а с их подачи оружейные неофиты на форумах. При рикошете угол отражения равен углу падения, какое еще может быть направление в «куда попало»? Минимальный угол рикошетирования по дереву советскими пулями 5.45х39 и 7,62x39 одинаков и составляет десять градусов. При большем угле дерево пробивается. За преградой процент овальных пробоин, характеризующих «кувыркаемость» пуль, также примерно одинаков. Неоднократно проверено и доказано на полигонах и физическими расчетами.


Заключение.


В этом цикле я пытался объяснить на конкретных технических решениях почему схема АК надежнее AR. В первой статье я выдвинул тезис о том, что Стоунер был «ненормированным» конструктором, так как некоторые его решения были не просто ошибочными, а даже безграмотными, и вообще складывается впечатление, что его мало интересовала оружейная специфика. Откровенное копирование некоторых узлов от штурмгевера, помноженное на авантюрную схему автоматики с цилиндрической гильзой, и в результате получилось оружейное недоразумение, от надежности которого зависит жизнь солдата. Хотя, с точки зрения машиностроительного искусства, AR сделана безупречно, и она могла бы прекрасно летать, будь она самолётом. Но залитые водой и обмазанные грязью самолеты не летают.


Кстати о красоте. Эстетика AR ужасна. Спрямленный приклад, пилорама пикатинни, прямые углы, загруженность мелочевкой, которая царапает не только взгляд - прямое влияние готического искусства, ярко выраженного в архитектуре католических храмов. И какой противоположностью являются СКС, СВД, АК и ПМ в своем первозданном виде, не испохабленные попсовым обвесом.


Предвижу возражения по поводу спрямленного приклада — когда его пятка затылка лежит на одной оси со стволом. Эта схема проверялась еще во времена работы над АКМ, в нем же она и появилась. Почему-то большинство неофитов считают, что в современном АК это не так. Такая схема дает незначительное улучшение кучности только при стрельбе, лежа без упора, когда пятка точно устанавливается в плечо стрелка. При стрельбе стоя, а тем более в реальном бою, при такой установке оружия нужно немного ниже прижимать голову к прикладу, поэтому пятка обычно торчит выше плеча, а значит и толку от такого спрямленного приклада никакого нет.


Сравнение конструкций АК и AR это часть большого противостояния МЫ vs ОНИ. Глупо отрицать достижения и вклад западной конструкторской мысли в мировой техногенез. Но когда очевидный провал в общезначимой области пытаются замазать или выдать за гениальное достижение, это уже политика с целью вызвать эрозию в мировоззрении противника - той части нашего технически безграмотного общества, которое уже посажено на иглу потреблятства (от слова потреблять). Противостоять этому - наша задача. » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 2
22

АК vs AR. Часть 8

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 8 (ссылка - https://topwar.ru/106298-ak-vs-ar-chast-viii.html )



———————————————————————



« Меня просили рассказать, как американские солдаты бросали свои винтовки. Пожалуйста.


4 июля 2008 года американский вертолет расстрелял 17 жителей из поселка афганской провинции Ванат. Погибло несколько врачей и медсестер местной клиники. В ответ, в черное воскресенье 13 июля 2008 года, блокпост антиталибанской коалиции в составе 49 американских десантников и 24 афганских военнослужащих, законно вооруженных штатным натовским оружием, был атакован силами ста или двухсот талибанских бойцов, незаконно вооруженных автоматами и пулеметами советской системы.



Итог битвы по потерям коалиции — 9 убито и 31 ранено, по потерям повстанцев — обнаружено два трупа, в связи с чем их общие потери объявлены в пятьдесят человек. Столкновение стало предметом пристального изучения военными специалистами. В процессе опроса участников выяснилась картина, имеющая непосредственное отношение к нашему вопросу.


Оказалось, что в серьезной заварушке на дистанции броска ручной гранаты оружие работает совсем не так как надо. Вот факты, зафиксированные в опросе участников событий:

— Сержант Филлипс поменял три винтовки, все они были заклинены.

— По словам Криса МакКейга, он отстрелял 12 магазинов за полчаса боя. «Я не мог перезарядить свое оружие, так как винтовка была раскалена, поэтому разозлился и бросил ее на землю".


Американские «всёпропальщики» разом распустили слух, что в этом бою убитые солдаты лежали с заклинившими или разобранными M4. Американские патриоты это документально опровергли. И только русские аналитики отметили, что если бы кто-то не бросил свою винтовку, то его сосед остался жив, не попав под пули того талибанца, которого мог поразить бросивший винтовку.


В сети можно найти ролики, на которых отстреливают десятки магазинов, демонстрируя надежность или живучесть оружия. Могу предложить данным товарищам игру в американскую рулетку. После пяти-шести магазинов седьмой отстрелять не до конца, заглянуть в ствол и сосчитать до десяти. Если экспериментатор останется живой, лишний раз будет подтверждена старая истина о том, что дуракам всегда везет.


В 1990 году в армии проводили испытания на устойчивость к длительному автоматическому огню, а в 2001 командование специальных операций США документально подтвердило проблему отказов оружия при длительной стрельбе. Помимо обычных отказов, связанных с загрязнением и тепловым расширением деталей, проверялся еще один фактор. Это самовоспламенение патрона в патроннике — «cook-off». Температура воспламенения пороха около 200 градусов. После прекращения огня патрон, попадая в горячий патронник, может в течение нескольких секунд самостоятельно выстрелить. Было установлено, что для скорострельности 15 выстрелов в минуту после 170 выстрелов патрон очень быстро нагревается до температуры воспламенения. Так что МакКейгу повезло: он при скорострельности 12 выстрелов в минуту уже не мог держать оружие в руках. Опять же сказался недостаток конструкции отвода газов в полость затворной рамы, которые при интенсивной стрельбе быстрее разогревают ствольную коробку. Порох может воспламениться и в патроне советского автомата, но его стальная гильза по теплопроводности в два с лишним раза хуже латуни американского.


Проблемы в столкновении в провинции Ванат списали, как всегда, на нечищеное оружие, смазку не той системы и несоблюдение инструкций по его эксплуатации в условиях интенсивного ведения огня, которые были разработаны по итогам испытаний 1990 года.


Разработка этих инструкций странным образом совпала с появлением панацеи повышения эффективности стрельбы методом одиночного огня. Всё сделано очень грамотно. С одной стороны инструкции, рассчитанные на обучение бойцов с нормальным техническим восприятием, понимающим суть процессов, с нормальной причинно-следственной логикой. У них оружие всегда вычищено и смазано. С другой стороны, юристы и ботаники. Если им скажут, что их соотечественник доказал, что одиночный огонь всегда эффективнее стрельбы очередями, да еще огрёб за это Нобелевскую премию, то стрелять они действительно будут одиночными. Стволы перегреваться не будут, патроны экономятся, да и общая статистика по отказам уменьшится из-за меньшего количества выстрелов. Вот только чистить оружие ботаники не любят. Или забывают.


На самом деле никакого смысла стрельба одиночными, кроме экономии патронов, не имеет. При равенстве времени прицеливания выстрел двойкой или тройкой всегда эффективнее одиночного выстрела. Это простая, очевидная математическая истина была выведена эмпирическим путем на полях реальных сражений и всегда воспринималась у нас как «сто грамм перед обедом улучшает аппетит». В конце концов, работа бойца такая же творческая, как и труд конструктора или художника. Хотя работа на грани физических и моральных сил не позволяет контролировать ход мысли при выборе того или иного решения, музыкант тоже не может давать себе отчет, какая алгебра выводит гармонию его импровизации. Игра по нотам скучна, война по учебникам и инструкциям ведет к поражению, как только противник начинает применять «стратегию непрямых действий» - Лиддел Гарт, при всем моем скептическом отношении к этому автору. Боец должен быть свободен от штампов и догм в выборе своих действий, и только он вправе решать как стрелять в той или иной обстановке, если только это не прямой приказ командира.


Анализ применения стрелкового оружия в Афганистане выявил еще одну проблему. Оказалось, что пуля патрона M855 при выстреле из M4 с укороченным шагом нарезов, и предназначенная для пробития жестких русских бронежилетов, теряет свою волшебную способность кувыркаться, попадая в мягкое тело супостата, протыкает его насквозь. Для надежного поражения оказалось необходимо попасть в цель два-три раза, причем желательно по жизненно-важным органам, что сделать лучше в автоматическом режиме, чем одиночном. В общем, не понос, так золотуха (нар.).


Когда я изучал материалы по Ванату, наткнулся на интересный факт - в Ираке американцы не брезговали советским оружием со складными прикладами.

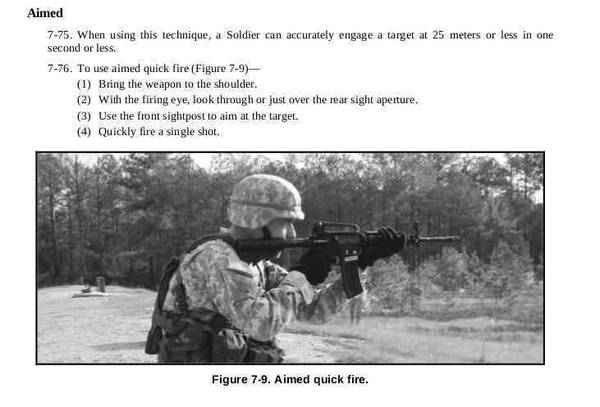

Оказалось, что при ведении БД в зданиях и на коротких дистанциях, находясь в позиции техники стрельбы «Pointed quick fire», удобнее работать советским АКМC'ом, поливая цель от пуза и не экономя патроны,

АК vs AR. Часть 8 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

чем вести прицельный огонь из позиции техники «Aimed quick fire».

АК vs AR. Часть 8 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Использованы материалы из мануала по стрелковой подготовке RIFLE MARKSMANSHIP

M16-/M4-SERIES WEAPONS, August 2008. » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 2
38

АК vs AR. Часть 7

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 7 (ссылка - https://topwar.ru/106245-ak-vs-ar-chast-vii.html)



———————————————————————



« Скажите, как часто вам приходилось разбирать затвор АК, чтобы почистить ударник? Стала уже банальной истина, что затворная группа M16 состоит из мелких деталей, которые легко потерять при чистке, поэтому на ней останавливаться не будем, а вот о принципе «вывешенных» деталей стоит поговорить еще раз.

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Ударник.



Обратите внимание на его форму в M16. Это гладкий цилиндр, который на ходовой посадке вставляется в хвостовик затвора. Нагар оседает на нем, попадая с обеих сторон. Источник нагара - газы, которые щедро прут из патронника и газовой трубки в полость затворной рамы. Поэтому, если вовремя не почистить оружие, не потеряв при этом шплинт, штифт или сам ударник, то его может просто заклинить, а заклинивший (или затертый) ударник будет трудно пробить курком, это ослабит накол капсюля и приведет к осечке.



Как выглядят ударники АК, СВД или ПМ, знает каждый школьник. Вот так выглядит ударник штурмгевера:

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Контакт наружной поверхности ударника с внутренней поверхностью канала затвора сведен к минимуму. Полости между гранями служат надежным буфером для скопления грязи или нагара. Как видите, это очевидная истина, известная в оружейном мире очень давно. Почему Стоунер сделал ударник такой простой формы? Ответа три. Или не знал этой «тонкости», или знал, но проигнорировал, или помешали некие технологические сложности.

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Этот рисунок из инструкции демонстрирует причину слабого накола капсюля из-за нагара на перпендикулярах ударника. Перпендикуляры (прямые углы между поверхностями, осями и деталями) не только в оружии, но и вообще в машиностроении это, как минимум, не фэн-шуй, а в данном случае прямое зло, как видите.


Так что не так прост этот несчастный «гвоздик», как кажется. Отработка его конструкции и технологии изготовления в автомате Калашникова заняла около четырех лет. В работе принимали участие специалисты научно-исследовательского института, которые и предложили окончательный вид, который служит по сей день. А всего было опробовано около ста вариантов, пока не было найдено идеальное сочетание конструкции, марки стали, термообработки и технологии производства, которое бы гарантировало его полную надежность в рамках всего ресурса оружия. О тщательности проведенных работ говорит хотя бы тот факт, что кроме как повышения живучести ударника, решалась проблема инерционного накола, частота проявления которого составляла всего 0,003%, тем не менее без нахождения причины и ее устранения этот дефект не остался.

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Буфер.


Этому устройству в автомате Калашникова противопоставить нечего, он там отсутствует как класс. Если вики нам не врёт, буфер - это устройство для гашения ударных нагрузок, то есть некий механизм из нескольких деталей. В полости трубы располагаются стальные или вольфрамовые грузы, разделенные эластичными прокладками и небольшим зазором. В откате грузы прижимаются к переднему торцу буфера, поэтому отдача затворной группы получается в два этапа, сперва затвора и рамы, потом удар грузов. В накате происходит аналогичный, размазанный по времени, удар. Это позволяет уменьшить колебания оружия и, соответственно, улучшить кучность при автоматической стрельбе. Кроме того, накатывающийся в буфере груз встречает отскочившую затворную раму, то есть выполняет функцию противоотскока.

Размазанный по времени удар рамы с буфером в накате лишает смысла сравнение масс подвижных систем АК и AR, даже не учитывая разности давлений, создаваемых отличающимися по мощности патронами. Грубо говоря, если для надежного запирания требуется удар в десять килограмм, то двумя ударами по пять он не запрется. Аналогично и для отпирания. Клин (конусную гильзу в АК) выбивают энергичным ударом газов в поршень затворной рамы. В AR требуется растянутое во времени усилие, чтобы протащить гильзу практически на всю ее длину контакта с патронником.


В процессе работы над кучностью автоматического огня в АК тоже испытывался буфер затворной рамы, но он, как и пылезащитная шторка, не оправдался. Зато сработал разработанный М.Т. Калашниковым замедлитель курка, идею которого подал сотрудник НИИ-ГАУ В.Ф. Лютый. Это устройство увеличивает время между срабатыванием автоспуска после прихода рамы в переднее положение и наколом капсюля. За это время она прекращает свои колебания в отскоке и выстрел происходит в момент, когда система имеет стабильное состояние, что положительно сказывается на кучности.


В принципе, никаких собак в конструктивном решении с буфером не зарыто, АК всё равно кучнее в автоматической стрельбе. А вот в целом, в решение системы отката в полой трубке с подвижным буфером пять копеек вставить можно. В знаменитом ролике видно, что происходит, когда вода попадает в полость приклада. Небольшой фонтанчик вытесняемой воды, которая дополнительно тормозит откат затворной группы. Может поэтому стрелок, от греха подальше, сперва делает несколько одиночных выстрелов и только потом очередь.

А если вода замерзнет?

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Пожалуй, на этом сравнение технических решений между АК и AR закончим. Поршневые схемы типа FN SCAR или HK-416 никаких выдающихся решений не содержат, там свои недостатки. Повального перехода на них не наблюдается, за исключением Франции. Но там понятно почему. Старое барахло – FAMAS, выработало свой ресурс, стратегических запасов, как в России, не создано, можно и на более надежную систему перебраться. А не наблюдается массового отказа от газопроводной схемы в пользу поршневой из-за действия закона небесных сфер, который гласит, что для признания системы морально устаревшей и подлежащей замене требуется набрать тот самый заветный комплексный коэффициент, о котором я писал раньше.



Работа над ошибками.


В связи с упоминанием мной термина «энтропия», я заслуженно огрёб от знающих товарищей. В связи с чем делаю вывод: или впредь делать внятное толкование малоизвестного термина или употреблять его без толкования, надеясь, что незнающие читатели займутся самообразованием или вообще обходиться без таких терминов. Даю понятие, но не без самодеятельности, о чем заранее предупреждаю студентов.


Все системы подчиняются одинаковым законам развития и существования Общей Теории Систем. Энтропия - это вероятностный показатель состояния термодинамических, информационных, динамических и прочих систем. Многообразие состояний зависит от количества элементов системы и отношений (взаимодействий) между ее элементами. Состояние может быть как работоспособное, так и аварийное. С точки зрения самой системы, ей совершенно фиолетово какое именно. Так же как и наступление какого-либо события — либо встречу мамонта, либо нет, энтропия при этом будет 0,5. С точки зрения Творца, если он не хочет чтобы меня затоптал мамонт, то ему нужно заморозить всех мамонтов или поселить их в такой области, куда я не смогу проникнуть, используя при этом в том числе защиту от меня дурака, вернее, от моих действий. Скажете, маловероятно, и незачем мозги пудрить.


Хорошо. В программировании есть термин UUID (Universally Unique Identifier). Это уникальная комбинация символов, используемая в распределенных системах без единого центра контроля. Что-то типа e03a7152-c9ce-11e6-9975-031da142bdc1. Вероятность создания одинаковых комбинаций — десять в минус тридцать восьмой степени. Тем не менее фирме Microsoft удалось однажды сгенерировать два одинаковых кода, что привело к очень большим проблемам у пользователей. Подробностей не помню, а Большой Брат, похоже, основательно подчищает глобальную сеть на предмет негативных фактов относительно империи самого себя. С творческой точки зрения, объяснение этому факту имеется. Это обычный человеческий фактор или, как бы у нас сказали, конструкторский дефект - ошибка или безграмотность программиста, писавшего генератор кодов. С точки зрения системы, это ей совершенно по барабану — событие произошло.


Наконец, какое отношение это имеет к изучаемому нами вопросу? Прямое. На затворе AR и на поршне HK-416 имеется генератор случайных комбинаций, одна из которых аварийная.


Это набор разрезных колец для обтюрации. В случае, когда прорези колец встанут в один ряд, ни о какой обтюрации говорить не придется. Так что «располагайте кольца в шахматном порядке, чтобы избежать потери давления газов»:

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Предупреждай - не предупреждай, всегда найдется человек, читающий инструкции в последнюю очередь, и который рано или поздно установит разрезы шайбы в одну линию. Просто так, для красоты, в силу врожденного чувства перфекционизма.


А еще найдется невнимательный или экспериментатор, который забудет или не вставит ведущий палец (штифт) при сборке затворного узла. И тогда ба-бах:

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

и нет экспериментатора.


И, наконец, вишенка на торт — «не перепутайте затворы»:

АК vs AR. Часть 7 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Самая крутая в техническом отношении империя, побывавшая на Луне, так и не смогла обеспечить взаимозаменяемость в оружии, разработанном еще до полета. Мало того, она еще и жизнь пользователя при этом не гарантирует.


Как же так-то? Оружие, разработанное для армии массового призыва малограмотного населения и вооружения банд дикарей, с большими зазорами, производимое на предприятии с низкой технологической культурой и вдруг обеспечивает взаимозаменяемость на уровне затворов, а высокоточная, производимая по авиационным технологиям и стандартам винтовка, не только не обеспечивает взаимозаменяемость, но еще и может убить своих невнимательных и забывчивых хозяев? » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 7 1
20

АК vs AR. Часть 6

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 6 (ссылка - https://topwar.ru/105218-ak-vs-ar-chast-vi.html)



———————————————————————



« «В опытных руках М-16 никогда не окунётся в грязь, даже если стрелок окажется в ней по самою маковку, никогда не хлебнет воды и всегда будет вычищена и смазана


Питер Дж. Кокалис.



Как известно, у всех бойцов НАТО опытные руки, высокая культура и как минимум одно высшее техническое образование. Поэтому появление воды в ствольных коробках их автоматов исключено. Тем не менее от греха подальше, европейские конструкторы начали переделку стоунеровской газопроводной системы на поршневую. Гидроудар, выводящий из строя оружие, а попутно и бойца, таким решением был исключен, но жизнь еще раз доказала, что если в самом начале была выбрана ошибочная схема, то никакими припарками её не вылечить.



Морская пехота США упорно отказывается от замены старых добрых проверенных трубопроводов на поршни. Как стало известно от источника, которому у меня нет оснований не доверять, разновидность поршневой модели под маркой HK416 упорно не хочет работать после замочки в воде, а, согласитесь, для морской пехоты это значимый фактор.


Попробуем разобраться. В ролике, который мы смотрели в предыдущей части, прекрасно видно как замоченная арка после нескольких выстрелов начинает нормально работать. Что произошло? Горячие газы, попавшие в ствольную коробку и полость затворной рамы высушили воду и тем самым устранили препятствие для нормальной работы оружия.


Давайте взглянем на затворы HK416 и AR-15 и сравним площади их соприкосновения с затворной рамой:

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Площадь контакта в немецком автомате в несколько раз больше чем в американском. При выгорании или срабатывании смазки в этом месте и попадании вместо нее воды, нагара или пыли произойдет скачкообразное изменение коэффициента трения, а значит и появление всевозможных отказов в процессе работы, как в режиме наката, так и отката затворной рамы. Самое удивительно - как немцы вообще допустили такой явный просчет. Желающие могут для сравнения самостоятельно поискать изображение затвора MP-18. То есть, еще на заре оружейной автоматики немецким конструкторам и Хуго Шмайссеру, в частности, было понятно, что цилиндрический затвор в трубчатом кожухе будет затираться и поэтому площадь контакта с ним ограничивалась узкими буртиками.


Пожалуй, с мокрыми делами закончим. Перейдем к пыльным.



Пылестойкость.

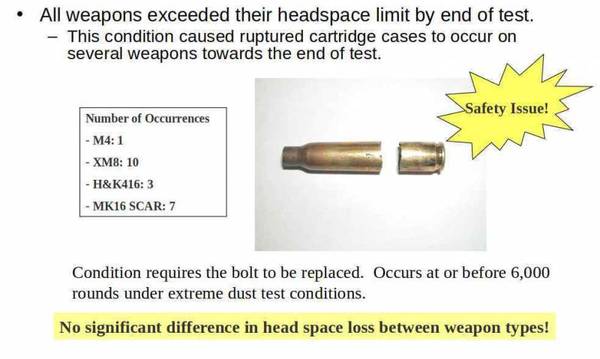

Вот тут лежит интересная презентация по результатам пылевых испытаний, проведенных в 2007 году Центром Испытаний и Оценки Армии (ATEC - Army Test and Evaluation Center) четырех моделей автоматов, построенных по стоунеровской схеме: M4, XM8, MK16 SCAR и HK416. По русски об этих испытаниях можно прочитать здесь. Три модели XM8, MK16 SCAR и HK416 имеют поршневую схему. Давайте сразу смотреть результирующую таблицу:

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

FXT это проблемы при экстракции гильзы из патронника. Как видим, чемпионом по таким задержкам является газопроводная система M4 с результатом 271. Погодите злорадствовать, что для XM8, HK416 и MK16 это количество составляет 9, 3 и 1 соответственно. Такой прекрасный показатель объясняется только тем, что отпирающий импульс на затворную раму передается быстрее и, возможно, даже мощнее за счет жесткой кинематики поршня вместо мягкой газовой. Но тогда затвор должен испытывать на своих упорах бОльшее давление и склонность к увеличению зеркального зазора соответственно. Пыль, попавшая в ствол и тормозящая пулю, и без того увеличивает давление выше обычного. Как результат обрывы гильз для M4, XM8, HK416 и MK16 — 1, 10, 3, 7 соответственно.

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

По-моему, лучше иметь двадцать задержек в M16, чем один обрыв гильзы в MK16 SCAR и остаться безоружным. Не откажу себе в удовольствии подчеркнуть - в документе черным по белому говорится о ресурсе оружия в 6000 выстрелов. Цифра, кстати, эмпирическая, она получена еще во времена ВОВ. Скорее всего, она была ограничена, в основном, живучестью ствола, хотя про штурмгевер я бы так не сказал. Тем не менее производство курц-патронов для Stg-44 было ориентировано исходя именно из расчета 6000 на один автомат. В настоящее время технология изготовления стволов шагнула далеко вперед. По живучести они в полтора-два раза превышают назначенный ресурс оружия. Так, для АК-74 эта цифра составляет 18 000 при назначенном ресурсе 10 000. Показатель 6 000 - это природный предел для данного комплекса патрон+оружие при эксплуатации в нормальных условиях с нормальным уходом, чисткой и смазкой. Повторяю, цифра эмпирическая, при желании ее можно чуть улучшить за счет технологии, материалов, но для скачкообразного перехода нужно менять конструкцию. Или конструктора.



Шторки


В западном менталитете есть очень хорошая черта. Они любят искать проблемы, формализовать в виде емких и смачных лозунгов, потом объяснять себе и другим как их решать и, главное, зарабатывать на этом деньги. Таким лозунгом в свое время был сплошной реинжиниринг бизнес-процессов. Кто в теме, тот вспомнил и понял, а остальным могу сказать ничего интересного, проблемы сексуальных меньшинств, например, примерно то же самое. Поиск недостатков в автомате Калашникова они ведут по аналогичной схеме. Например, щель, которая образуется под крышкой ствольной коробки после снятия с предохранителя, объявлена «существенным недостатком», так как через нее внутрь могут попасть камни, песок и прочий мусор, которые «испытатели» с помощью лопаты будут усиленно пытаться протолкнуть внутрь автомата и заставить его таки отказать.

Разумеется, предлагаются различные панацеи в этом случае. Вот одна из них воплощенная в автомате под названием Galil ACE.

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Ну что сказать. Два параллельных направляющих выреза, перпендикулярно открывающему движению с края. Линия расположения выступов для направляющих вырезов ниже линии приложения силы открывающей щиток - получается перекос. Песочку подсыпать между плоскостями щитка и корпусом из пустыни Негев для полного счастья. Короче, решение не «айс». В этом случае надо делать вращающуюся шторку. На самом деле в конструкциях по схеме АК она нужна только для маркетинга.


В истории автомата Калашникова проблему пылезащиты тоже решали с помощью шторки. При разработке и подготовке к производству АКМ задача надежной работы автомата с такой шторкой не была решена, поэтому ее внедрение было отложено на неопределенное время. Решение пришло само собой. В процессе отработки общей надежности автомата, он стал проходить испытания на запыленность при открытом (!) щитке-переводчике без проблем и необходимость в таком щитке отпала сама собой. Сама по себе конструкция шторки не такая сложная, если делать ее как в штурмгевере или арке. То есть открывающейся автоматически, но закрывающейся вручную. Но в технике, а тем более оружии не должно быть функций, выполнение которых не связано напрямую с основным функционированием. Это аксиома. Рано или поздно боец не закроет шторку и она не выполнит своего назначения. Поэтому наши инженеры из IWA, разрабатывавшие Galil ACE, делали ее автоматически закрывающейся совершенно правильно. То что не получилось у израильских инженеров, получилось у Калашникова в его едином пулемете.


ПК работает с открытого затвора, поэтому пылезащитная шторка в нем просто необходима. И работает она как надо — автоматически, только на выбросе гильзы, остальное время остается закрытой и не требует дополнительного манипулирования после прекращения стрельбы. Помнится, для обеспечения надежной экстракции гильзы через зашторенное окно, Калашников применил высокоскоростную киносъемку. Это в те годы!


Стоунер взял конструкцию у Шмайссера практически без переделки. Но давайте посмотрим на шторку в штурмгевере:

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

За ней видно пространство между затворной рамой и затвором, самое чувствительное для грязи. Поэтому зашторивание здесь оправдано. Вот только автоматически шторка только открывается, закрывать ее нужно рукой. Учитывая опять же высокую культуру и дисциплинированность немецкого солдата, можно с этим и согласиться. А может просто признать, что Шмассеру или Штюмпелю задача автоматического закрытия оказалась не по зубам? Как и Стоунеру.


А зачем в "арке" эта шторка вообще?

АК vs AR. Часть 6 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Зазор между корпусом и затворной рамой еще меньше, чем в АК. При желании этот зазор можно еще больше уплотнить за счет фторопластовой прокладки и без потери на трение. Остались несчастные дырочки, через которые стравливается газ. Это не проблема, я вижу, как минимум, два решения как можно сделать изоляцию для них. По понятным причинам приводить их здесь не буду. Но тогда возникает еще один вопрос — а зачем тогда эта шторка на поршневых схемах типа HK-416? Ответ совсем не там где он ожидается. Он не лежит напрямую в инженерной области. Возможно в H&K и проводили опыты с оружием без шторки и получили на несколько задержек больше, только не понятно почему. Просто глядя на затвор HK-416, вспоминая историю с G36, поневоле приходят мысли об утере немецкими инженерами оружейного профессионализма и скатыванию к «тривиальному» машиностроению.»Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 6
65

АК vs AR. Часть 5

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 5 (ссылка - https://topwar.ru/104567-ak-vs-ar-chast-v.html)



———————————————————————



« Даже самые упоротые приверженцы AR-15 не будут оспаривать, что автомат Калашникова задал высочайшую планку надежности. Поэтому в сети очень много роликов, в которых различные комбинации стоунеровских переделок мажут грязью, посыпают песком или окунают в воду, после чего испытатели с гордым видом отстреливают магазин, считая это демонстрацией их высокой надежности.

АК vs AR. Часть 5 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Конечно, обмазка грязью это не замачивание в болотной жиже, засыпка песком не волочение привязанного к машине автомата по пыльной дороге, а окунание в бочку с водой не длительное замачивание в ванной или выдержка под дождем. Настоящие испытания дольше и серьезнее, чем в роликах.



Водобоязнь.


В АК-47 проблема водобоязни не стояла. Замачивание - это штатная процедура при прохождении испытаний, как на этапе конкурса, так и в приемо-сдаточных на производстве. Проблема возникла при переходе на новый уменьшенный калибр патрона. Вода, попавшая в ствол, уже не выливалась из него самотеком. Чтобы от нее избавиться, в АК-74 нужно было несколько секунд энергичных встряхиваний. Если же этого не делать, то стрельба с водой в стволе приводила к резкому скачку давления, а оно, в свою очередь, приводило к нескольким дефектам: разрывало гильзу в районе выбрасывателя, выбивало капсюль или делало его просечку напротив отверстия бойка. Заусенцы просечки попадали в зазор между стенкой отверстия и ударником и клинили его.


Для меня навсегда останутся неразрешимыми некоторые цифры, которые заказчик заложил в технические требования к автомату. Для АК-74 было задано выдержать шесть выстрелов с полностью залитым водой стволом в пределах общего ресурса. Почему не четыре и не восемь? Стволы артиллерийских орудий, например, проверяют только на треть наполненными водой.


Как бы то ни было, конструкторы с задачей справились блестяще. В первую очередь изменили патрон, утолщив стенку гильзы у ее донца. Конструкцию выбрасывателя в затворе сделали таким образом, чтобы он замыкался в запертом положении затворной рамой. Просечку капсюля тоже ликвидировали изменением конструкции: на 0,15 мм был увеличен выход бойка за зеркало затвора, уменьшен допуск на зазор между бойком и стенкой отверстия, на котором была введена фаска, и изменена форма бойка.


То, что у меня уместилось в три предложения, потребовало нескольких месяцев напряженной работы, перебора нескольких вариантов, которые все изготавливались в металле и контрольного отстрела по полному циклу испытаний. Это, кстати говоря, относится в целом к тому большому объему работ, который проделан при создании АК-74, а то некоторые считают, что он был создан простой переустановкой ствола под новый калибр. После решения этой задачи других проблем, связанных с водой, в автомате Калашникова не было.


Достаточно четыре кубика жидкости в ствол M16, чтобы вывести ее из строя. Основной «поражающий» фактор при выстреле с водой в стволе это скачок давления пороховых газов. Причем, в зависимости от скопления воды — до, в районе или после газоотводного отверстия, произойдет различный вид отказа.


Если боевые упоры затвора выдерживают такой скачок, то все равно происходит их малая пластическая деформация. Это так называемое осаживание затвора, которое со временем ведет к увеличению зеркального зазора (headspace) ведущего, в конечном итоге, к разрыву гильзы.


Но, помимо воды в стволе, существует еще одна "мокрая" проблема - замачивание. В рекламных роликах оружие окунают в воду, причем часто дулом вниз, чтобы она в ствол не попала. При этом учитывается тот самый капиллярный эффект, который обычно связывают с тем, что вода из ствола плохо вытекает. С таким же успехом она плохо втекает. И не только в ствол, но и в полости и зазоры внутри ствольной коробки. Поэтому настоящее испытание водой проводится не просто кратковременным окунанием. Оружие выдерживается длительное время под дождевальной установкой или на морозе, после чего вносится в теплое помещение и образующийся при этом конденсат заполняет все возможные щелочки и трещинки.

Кажется, а какое дело в том, что вода втекает в полости и смачивает поверхности внутри оружия. А вот в чем. Если две поверхности, разделенные тонким слоем воды, движутся в разных направлениях с низкой скоростью, проблем нет. Картина меняется, если эта скорость возрастает. В тонком слое жидкости возникает турбулентность — участки, в которых возникают пульсирующие хаотические скачки давления, температуры и изменения направлений течения воды. На очень больших скоростях возможно даже кратковременное появление кавитации. В результате тонкая прослойка воды начинает работать как тонкий слой песка. В AR-15 такие прослойки находятся между затворной рамой и корпусом ствольной коробки, между затвором и затворной рамой, и даже между ударником и отверстием в затворе.


Есть где разгуляться энтропии. Что будет, если в полость за буфером отдачи попадет вода и не сразу вся вытечет? Изменится динамика отката и наката затворной рамы. А если вода морская, с солью, которая начнет выделяться сразу во время стрельбы? Но, пожалуй, венцом безобразия будет попадание воды в полость затворной рамы и тогда гидроудар разрушит не только саму раму, но и корпус ствольной коробки с вышибанием магазина.

Знаменитая «вывешенность» деталей в автомате Калашникова работает не только против попавшей внутрь ствольной коробки грязи. Отсутствие больших по площади соприкасающихся движущихся поверхностей не дает места для застоя воды.


Забегая вперед, стоит сказать, что замена газоотвода на поршневой толкатель, как это сделано в HK416, позволило исключить проблему гидроудара, но подбросила другую. Об этом будет отдельный разговор. Не торопитесь комментировать. Лучше посмотрите первый ролик от начала до конца, потом вот этот:

и убедитесь, как дурят доверчивых обывателей по ту и другую сторону Атлантики.

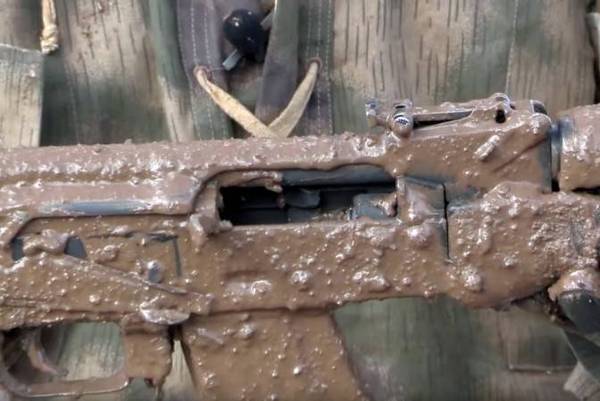

Вот эти ребята занялись доказательством того, что если обмазать грязью румынский автомат, то он стрелять не будет. А если проделать ту же процедуру в AR-15, то с ним нечего не случится. Всё бы ничего, если бы внутри румынского не чернел копотью нагар.

АК vs AR. Часть 5 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Похоже, что это оружие вообще никогда не чистили. Для того чтобы ему заклинило затворную раму, не нужно весь автомат мазать грязью, достаточно еще немного пострелять. И как после этого относиться к самой демократичной и справедливой нации в мире? » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 1 3
16

АК vs AR. Часть 4

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 4 (ссылка - https://topwar.ru/104155-ak-vs-ar-chast-iv.html)



———————————————————————



« "В отличие от многих других конструкций у автомата Калашникова не происходит предварительного сдвига гильзы при повороте затвора. Из-за этого... требуется исключительно большой зацеп выбрасывателя."


Питер Дж. Кокалис


"После выстрела на начальном этапе отката затворной рамы затвор продолжал оставаться запертым. Затворная рама двигалась одна, выбирая при откате свободный ход... При этом происходило предварительное «страгивание» гильзы в патроннике...

...Таким образом, гильза, прижатая зацепом выбрасывателя к зеркалу чашечки затвора, проворачивалась в патроннике..."


С.Б. Монетчиков, История русского автомата



"…Конструктор Калашников для уменьшения задержек при стрельбе придумал страгивание гильзы. Понимаете, во время выстрела пороховые газы раздувают гильзу, и она может заклинить. А в «калаше» есть крючочек, который гильзу перед выбросом как бы сдергивает, страгивает с места, и потом она легко экстрактируется. Но ведь это же проблема технологии производства патронов!"


А.Купцов.



"…перейдем к автомату Калашникова, в нем прорези под боевые упоры затвора во вкладыше ствольной коробки так же сделаны под углом, кроме этого, на углах боевых упоров сделаны скосы, облегчающие движение упоров в вырезах. Такое решение при запирании затвора позволяет "дожимать" грязную или поврежденную гильзу, а при экстракции позволяет производить предварительный сдвиг с большим усилием. Как это работает? После выстрела рама проворачивает затвор, и после примерно половины поворота, затвор начинает одновременно с поворотом за счет наклона вырезов отходить назад, и здесь вращательное движение преобразуется в смещение назад с большим усилием (принцип винтового пресса)."


Поток мысли около-оружейного хомячка



Страгивание.



И смех и грех. Страгивание гильзы применяется со времен изобретения унитарного винтовочного патрона в оружии с продольно-скользящим патроном. Суть его в следующем. Гильза после выстрела припечатывается к стенкам патронника с такой силой, что простым продольным движением ее не вытащить. При повороте затвора, после расцепления боевых упоров, он каким-нибудь выступом упирается в криволинейный или косой срез под углом 70-80 градусов к оси оружия на вкладыше ствольной коробки или самой коробки. При этом образуется рычаг между большим углом поворота затвора и небольшим его смещением в продольном открывающем направлении. За счет такого рычага это смещение происходит с гораздо большим усилием на гильзу и меньшим на рукоятку затвора, а это, в свою очередь, облегчает ее экстракцию. После того как гильза, имеющая конусность, сдвинулась с места, вокруг нее образуется кольцевой зазор, она уже не касается стенок патронника и дальнейшей ее экстракции уже ничего не препятствует.

АК vs AR. Часть 4 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

В АК и СВД тоже есть такой процесс. Но происходит он совсем по-другому. Как? С одной стороны, о страгивании говорят как о чуть ли не ключевой функции, обеспечивающей надежность автомата Калашникова, с другой стороны, ни в НСД, ни в любой другой литературе об этом не пишется. Зато полно домыслов доморощенных «оружейников» на оружейных форумах, обнаруживающих в схеме запирания АК мифические углы, червячные передачи и прочие домкраты.


Дело вот в чем. Во-первых, чисто с инженерной точки зрения, задача непростая - свести сложное ручное движение в двух плоскостях к одному продольному движению затворной рамы. Кроме того, нужно решить еще ряд задач, которые к страгиванию отношения не имеют. Об одной из них я уже говорил, когда показывал, как решена проблема заклинивания при накате и которая осталась нерешенной в AR.


Во-вторых, решение лежит в той области, которая доступна только инженерам высшего класса, к которым, безусловно, принадлежал Михаил Тимофеевич Калашников. Это область мысленного трехмерного моделирования. Эту особенность конструктора отмечал кто-то из его соратников, к сожалению, не помню кто.


Для того чтобы страгивание работало, в узле запирания должен быть где-то тот самый угол между двух деталей, который обеспечивает продольный сдвиг гильзы с затвором на его поворот. На затворе таких углов нет. Что касается углов в вырезах и на боевых упорах, которые дотошные и пытливые обнаруживают на чертежах затвора или вкладыша, то могу успокоить, они никакого отношения к страгиванию не имеют. Это технологические углы для выборки неизбежной погрешности в производстве при сопряжении поверхностей, обусловленных видом инструмента или просто для облегчения их расцепления. Обычное дело в машиностроении. Давайте посмотрим, как взаимодействуют детали механизма.

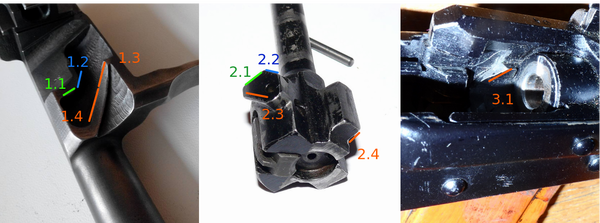

Итак, при накате затворная рама (ЗР) толкает затвор вперед поперечной площадкой 1.1, упираясь в грань 2.1 его ведущего выступа. После того как левый боевой упор фаской 2.4 наедет на скос во вкладыше 3.1, затвор повернется и его ведущий выступ гранью 2.2 попадет на запирающую грань фигурного паза 1.2 ЗР. После полного запирания затвора ведущий выступ попадает в карман свободного хода ЗР.

АК vs AR. Часть 4 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

При отпирании, после выборки свободного хода, ведущий выступ затвора своей гранью 2.3 скользит по отпирающей грани фигурного паза 1.3 ЗР, поворачивая затвор до полного расцепления его боевых упоров с вырезами во вкладыше. Расцепление происходит по тому же принципу разъединения любых двух деталей. Технологические углы, заложенные для выборки неизбежных погрешностей при соединении узлов, работают на их расклинивание при разъединении. О чем это говорит? При повороте затвора усилие на отпирание тратится не на весь путь скольжения плоскости упоров о боевые грани, а только в самом начале. Собственно, на отпирание ЗР тратит свою энергию только в момент расклинивания упоров, дальше мешает лишь трение донца гильзы по зеркалу затвора.


После расцепления левый боевой упор своей фаской 2.4 попадает на тот же самый скос 3.1 вкладыша, который подбрасывал его в накате для расцепления с поперечной площадкой ЗР. После расцепления боевых упоров ведущий выступ продолжает скольжение по фигурному пазу на участке 1.4. Затвор своей фаской начинает давить на скос, угол которого 35 градусов, что, по идее, должно препятствовать нормальному довороту затвора(!).


Теперь внимательно смотрим на фото и делаем мысленный эксперимент: разворачиваем левый боевой упор вместе со скосом на вкладыше против часовой стрелки со стороны зрителя, приближая его к ведущему выступу. И вот он, заветный угол, образованный скосом на вкладыше 3.1 и отпирающей гранью 2.3.

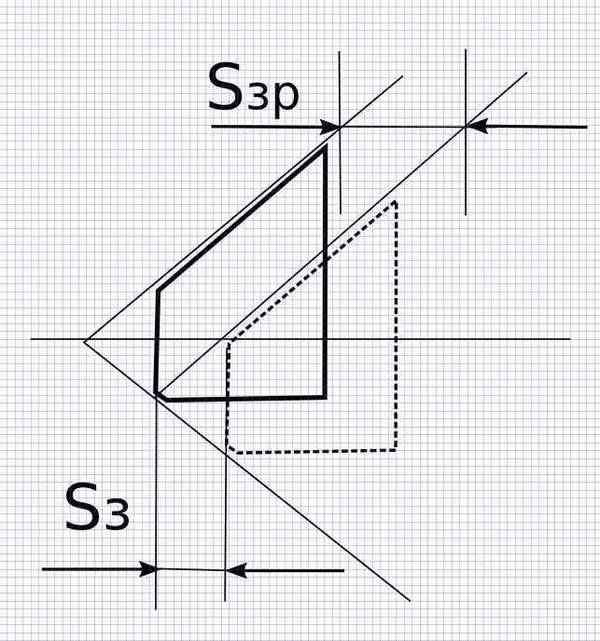

На схеме для простоты понимания процесса я свел ведущий выступ и левый упор в одну фигуру. Как видно, длина хода затворной рамы Sзр примерно в два раза больше хода затвора Sз и, соответственно, усилие на извлечение гильзы (собственно, страгивания) в два раза больше.

АК vs AR. Часть 4 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Вот и весь секрет страгивания. Многократного увеличения усилия на извлечение гильзы тут нет, но и того, что есть, хватает вполне.


Подчеркну, страгивание надежно работает только на конусной гильзе, в схеме, где отпирание происходит после сброса остаточного давления в патроннике. Применение ее в схеме Стоунера бессмысленно. » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 3
20

АК vs AR. Часть 3

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении». Продолжение статьи «АК vs AR», часть 3 (ссылка - https://topwar.ru/103861-ak-vs-ar-chast-iii.html)



———————————————————————



«  В АК и M16 используются одинаковый принцип работы автоматики - отвод пороховых газов и способ запирания затвора его поворотом. На этом их схожесть заканчивается. Для начала посмотрим на патроны. Обратите внимание на более широкую проточку под зацеп выбрасывателя и меньшую длину гильзы отечественного патрона и практически полное отсутствие конусности (не путать с бутылочностью) американской.

АК vs AR. Часть 3 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

Рассмотрим работу механизмов в откате и накате затворной рамы.



Откат.



Всем известна значительная масса затворной рамы АК. Чтобы ее разогнать, требуется время и некоторое пространство свободного хода. В этом разгоне ей ничто не препятствует, кроме возвратной пружины, если только не забить грязью до упора всю полость ствольной коробки или не придерживать ее за рычаг взведения. Зато к началу отпирания затвора она уже аккумулирует некоторый запас кинетической энергии. Далее происходит само отпирание и страгивание гильзы. Страгивание опишу отдельно, так как этот процесс нигде толком не описан, ни в НСД, ни на форумах оружейных хомячков. Будет пища для ума и троллинга, так что потерпите.


Остаточное давление в стволе к этому времени спадает до безобразно низкого значения. После страгивания гильзы из-за ее конусности она уже не касается стенок патронника и не трется об него в момент экстракции. Так как движению гильзы из патронника уже ничего не препятствует, рама начинает тратить свою энергию только на взведение курка, а потом у нее еще остается достаточно сил, чтобы стряхнуть патроны в магазине подавателем затвора и выбить стреляную гильзу. Таким образом, на одном импульсе, полученном в газовый поршень, затворная рама выполняет свои функции последовательно .


Автоматика M16 работает гораздо сложнее, чем в АК. Газы, отведенные по газопроводу от ствола в полость затворной рамы, давят на ее заднюю стенку и в торец затвора, который в это время испытывает давление в обратном направлении. Сама рама начинает горизонтальное смещение, и ведущим пальцем, скользящим одним концом в фигурном вырезе, поворачивает затвор, одновременно взводя курок. Отпирание происходит очень быстро из-за малого угла поворота затвора и малой инерции легкой рамы, поэтому в этот момент в патроннике будет остаточное давление в несколько сотен атмосфер.


Гильза играет роль плунжера, вытесняемого пороховыми газами из патронника. Она давит на затвор, придавая ему дополнительный импульс, а сверхмалая конусность ее формы и пластичность материала, обеспечивают надежную обтюрацию. Никакого страгивания здесь нет, да оно и не нужно. Гильза на всем своем пути до конца выхода трется об стенки патронника. Та мизерная конусность, которая у нее все же есть, поддувается остаточным давлением. Работа газов в полости затворной рамы прекращается сразу после отпирания затвора, и они стравливаются в атмосферу через два боковых отверстия.


Несомненное достоинство такой конструкции, это ее компактность при длинной гильзе (хотя возвратную пружину пришлось убирать в приклад) и малый вес. Более подробно процесс работы автоматики M16 описан в журнале «Калашников» N 8/ 2006 в статье Руслана Чумака, но не без неточностей.


Зато есть где разгуляться энтропии. Во-первых, два источника энергии — импульсы газов в раму и в выдуваемую из патронника гильзу. Во-вторых, несколько действий одновременно — отпирание затвора, взведение курка, экстракция гильзы с преодолением ее трения в патроннике. Программисты меня поняли сразу. Какую программу отлаживать легче? Ту, в которой функции выполняются последовательно, передавая результат своих вычислений, или ту, в которой несколько функций передают свои значения в несколько других, работая при этом совершенно асинхронно. Просчитать возможные отказы в такой системе практически нельзя. Комбинаций состояния системы в зависимости от загрязненности, погодных условий, степени дурости пользователей, и положения деталей оружия относительно друг друга так же много, как и видов неисправностей — от тугой экстракции гильзы до ее обрывов; от пропуска подачи до заклинивания патрона; от разрыва ствольной коробки до раздутия ствола. Описывать здесь конкретные зависимости и последствия просто не хватит места.


Накат.


Накат затворной рамы в АК, проще отката. Всего две последовательных операции — подача патрона в патронник из магазина и поворот затвора. Обратите внимание, рама хорошо разгоняется, прежде чем начать свою работу, а большая ее масса накапливает к концу разбега хороший запас кинетической энергии, которая практически вся уходит в запирание затвора. Если ее не хватит, удар по рукоятке взведения решит все проблемы.

В M16 пробег затворной рамы короче, а масса и запас кинетической энергии меньше. И вот рама в конце своего пути, когда усилие возвратной пружины достигает минимального значения, а сама она потеряла часть энергии наката на подачу патрона, натыкается на неожиданное препятствие - эжектор в затворе.

АК vs AR. Часть 3 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

У этого эжектора очень сильная пружинка, для того чтобы далеко послать стреляную гильзу или осечный патрон. Но ее нужно сжать, прежде чем проворачивать затвор. Энергии рамы или усилия возвратной пружины может не хватить, если нагар или грязь. И вот он вселенский позор — домкрат-досылатель. Фирменная фишка аробразных. Подобный казус можно сравнить с отсутствием экстрактора в первом пистолете Бергмана. Но Бергману простительно, он пионер. А Стоунер? Мог, допустим, Стоунер отказаться от эжектора и сделать выброс гильзы по типу АК или Stg-44? Почему не сделал? Сложный вопрос. Ответ, скорее всего, и лежит в той его «ненормированности», о которой я говорил в первой части. Ввести выступ отражателя в затвор M16, как это сделано в АК, практически невозможно не только конструктивно, но и технологически.


На общую философскую тему еще поговорим, дай кому-то Бог здоровья, а бонусом к написанному разберем один эффект под названием «заклинивание».


Заклинивание.


Возьмем затворную раму АК, вставим в нее затвор и выведем его в переднее положение, как перед установкой в ствольную коробку. Такое положение они занимают перед началом наката. Нажмем пальцем в зеркало затвора, что произойдет? А что должно произойти? Проделаем эту же процедуру с M16. Оп-па. Входит и выходит, как говорил ослик Иа.

АК vs AR. Часть 3 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

В накате затворная рама АК толкает затвор вперед перпендикулярной движению площадкой. На рисунке из учебника она обозначена под буквой «б» - вертикальная площадка. В конце своего движения левый боевой упор наезжает на скос внутри вкладыша и поворачивает затвор, выводя его ведущий выступ (на рисунке он ошибочно назван «запирающим») из зацепления с «вертикальной» площадкой, и направляет его на скос фигурного паза, который уже собственно и начинает проворачивать затвор по-боевому.

АК vs AR. Часть 3 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

В M16 никаких вертикальных или перпендикулярных площадок нет.

АК vs AR. Часть 3 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост, Видео

По задумке автора, рама тянет за собой или толкает затвор через ведущий палец, проходящий через криволинейный паз. Что произойдет, если при накате затвор начнет испытывать затруднения в своем движении? Замедляющее усилие будет передаваться через шляпку ведущего пальца на стенку паза ствольной коробки.


Вот видео, которое проясняет эксперимент.

Затворная рама и затвор встречным движением зажимаются в корпусе, после чего оружие ставится на торец выступающей рамы. Экспериментатор пальцем надавливая на затвор, удерживает автомат на весу, за счет сил трения между шляпкой ведущего пальца и пазом для нее. Как только он убирает усилие на затвор, оружие падает под действием силы тяжести. Прелесть такого конструктивного решения в том, что одним каким-то дефектом оно не ограничивается. Оно может сработать как в накате, так и откате и в зависимости от загрязнения или потери энергии на других узлах.


По материалам:

Ф.К. Бабак, Основы стрелкового оружия, Полигон, Спб, 2004. IBSN 5-89173-195-9.

http://www.kalashnikov.ru/medialibrary/3c0/020_023.pdf  » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 4 1
52

АК vs AR. Часть 2

Продолжение статьи «АК vs AR» , опубликованный в «Военном обозрении» (ссылка -

https://topwar.ru/103417-ak-vs-ar-chast-ii.html )


———————————————————————



« По логике, стоило бы начать с обсуждения достоинств и недостатков советского 5.45х39 и американского 5.56х45 патронов, но это отдельная тема, поэтому ограничусь констатацией факта. Отечественный слабее по мощности при вылете из ствола, но это не является его недостатком. Наоборот, меньше мощность — меньше отдача оружия, выше кучность при стрельбе очередями, при этом по пробиваемости наш патрон до сих пор остается недосягаем ни для американских, ни для европейских конструкторов.



Магазинный аспект


В отличие от самой винтовки M16, насыщенной мелкими деталями, ее магазин удивляет простотой формы до такой степени, что в спешке его можно вставить в оружие вверх ногами (см. тезис о защите от дурака в первой части).

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Бросается в глаза отсутствие накладок, усиливающих загибы магазина M16, хотя они есть в магазинах АК и штурмгевера. Неусиленный загиб более чувствителен к механическому воздействию, а значит, из-за его деформации не будет обеспечена стабильность линии подачи патрона в патронник.

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Ларчик просто открывается. Эти магазины должны были быть одноразовыми и поставляться в полиэтиленовой упаковке. Боец должен был срывать эту упаковку (зубами?) и после отстрела магазина (всего или частично) выбрасывать его. Принцип, отлично работающий для одноразовой посуды, не устроил американского заказчика. Одноразовыми магазины не стали, но и в плане изменения конструкции ничего не произошло. Разумеется, это не замедлило сказаться на надежности.


Стенки магазина M16 усилены двумя вертикальными выштампованными ребрами жесткости, которые, кроме того, служат для уменьшения трения патронов о стенки магазина. Вот только жесткость, которую они должны обеспечивать, совсем недостаточна для надежной работы.


Вот это схема распределения сил внутри обычного магазина:

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Усилие подающей пружины проходит через один вертикальный ряд патронов. С одной стороны, оно должно быть достаточным, чтобы поднять всю его массу. С другой, слишком мощная пружина затруднит снаряжение, а верхний патрон будет настолько сильно прижиматься к загибу, что энергии наката затвора может не хватить чтобы надежно подать его из магазина в патронник.


Добавим энтропии — наступим на магазин ногой. Его стенки сблизятся, между патронами одного вертикального ряда появятся промежутки:

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Усилие подающей пружины будет подаваться на верхний патрон через один по касательной, появится сила, давящая на стенки магазина. В зависимости от степени и качества загрязненности (добавим еще энтропии) между патроном и корпусом магазина из-за трения появится составляющая, направленная против усилия подачи пружины.


Для того, чтобы патроны разошлись, достаточно смещения боковых стенок или налипания мусора на них примерно на 1 мм. То есть на незначительное изменение системы будет получен скачкообразный результат.


К чему это приведет? Если даже патроны и не заклинит, а для этого нужно уж очень постараться залить магазин грязью или засыпать пылью, замедлится подача патрона на линию досылания. В результате затвор при накате просто не успеет захватить очередной патрон, потому что он еще не поднялся до уровня подачи.


Пластиковые магазины имеют лучшую упругость, поэтому они просто восстановят свою форму или сломаются, если на них как следует надавить. Но когда внутрь попадет много грязи, то произойдет тот же самый эффект. Такая беда равновероятна для магазинов обоих автоматов. Но давайте посмотрим на их конструкцию внутри. В M16 затвор в откате проскальзывает над верхним патроном магазина. В АК затвор при откате досылателем нажимает на него, притапливая весь ряд вниз:

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

При этом грязь и мусор стряхиваются, уменьшая вероятность ее критического накопления в одной точке, что на порядок повышает надежность работы магазина.



Пристегиваем магазин


Вот вы говорите «эргономика», «эргономика». Давайте пристегнем магазин к автомату Калашникова. Для этого нужно сделать два движения. Поймать зацепом магазина передний край приемного окна и повернуть его до срабатывания защелки.


Срабатывание защелки будет не только слышно, но и ощутимо тактильно. «Чок!» — как говорил Михаил Тимофеевич. Это обеспечивается достаточно сильной пружиной защелки и большим ее рабочим ходом. Сам магазин работает как рычаг, поэтому большого усилия для срабатывания прилагать не требуется. Такое движение одинаково для любых ситуаций при работе с автоматом и для пользователей любого уровня. Спортсмен, спецназовец, простой пехотинец или ребенок с игрушкой будут делать это движение совершенно одинаково.


А теперь будем присоединять магазин к автомату Стоунера. В отличие от АК, в два движения никак не получится. А в одно тем более. Хотя, на первый взгляд, именно так это и должно происходить. Для этого нужно, не глядя, попасть магазином в окно шахты, то есть точно совместить наружный периметр магазина и внутренний приемного окна. Такая точность достигается упорными тренировками в ситуациях, далеких от стрессовых. В жизни приходится перезаряжать оружие и сидя и лежа и боком, а тут навыки плохо помогают. Поэтому вход в шахту сделан не под прямым углом, а с небольшим скосом. Это увеличивает размер приемного окна, облегчает попадание в него углом магазина, но добавляет еще одно движение — доворот до перпендикуляра, чтобы магазин начал свое движение в шахте.

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост
АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Таким образом, первое действие равноценно при манипуляции с автоматом Калашникова. Хорошо, поймали окно, довернули магазин, протолкнули его в шахту. Всё? Нет, «всё» ещё только начинается. Защелка магазина зело соплива по длине срабатывания — всего два миллиметра.


Срабатывает она в выштампованное отверстие в стенке магазина, через которое внутрь просачивается [энтропия] грязь.

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Если эта грязь не провалилась внутрь магазина, а, скажем, засохла или явилась в виде щепочки или камушка, то защелка ничего фиксировать не будет. Рычага-то нет, чтобы продавить ее внутрь магазина! Почувствует стрелок срабатывание защелки — вопрос. А ведь у него на руках еще и перчатки, чтобы об планки Пикатинни ладошки не натереть. С другой стороны, пружина защелки оказалась слишком сильная. Тогда, чтобы защелка сработала, навстречу движению магазина в шахте должна действовать другая сила. В ее качестве действует только вес самого автомата. Если его будет недостаточно, проблему можно решить, только придав ускорение магазину. Вот и венчает процесс его присоединения характерный шлепок ладонью снизу, сбивая и без того ушедшее с линии прицеливания оружие. Привет Шмайссеру.

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Как ни странно, расположение кнопки защелки с одной стороны оружия не доставляет неудобств. Хотя увеличивает вероятность случайного отстегивания магазина.



Затворная задержка


Пристегнули магазин, что дальше? Верно — затворная задержка. Для этого в ее кнопку нужно попасть большим или указательным пальцем, в зависимости от того, какой рукой пристeгивается магазин. В реальности же это часто делается по-другому. Достаточно один раз в стрессовой ситуации этой защeлке не сработать или не попасть в нее пальцем, и вы до конца жизни будете выключать ее хлопком ладони левой руки, сбивая оружие с линии прицеливания, и без того ушедшее после хлопка по магазину снизу.

АК vs AR. Часть 2 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

При всех этих манипуляциях не будем забывать, что центр тяжести оружия находится перед кистью правой руки, заставляя ее дополнительно напрягаться, а сам контроль положения оружия на линии прицеливания в процессе смены магазина остается возможным только в рафинированных условиях образцово-показательных выступлений.


В АК, как известно, никаких задержек нет. Поэтому проблемы снятия затвора с задержки нажатием кнопки или хлопком ладони по ней не существует, вместо этого происходит обычное передергивание затвора. По энергетике такое движение более затратно, чем хлопок ладони, это бесспорно. Но если делать его правой рукой, левой удерживая оружие хватом за цевье, можно легко контролировать его положение на линии прицеливания. Центр тяжести будет находиться между двух точек опоры — цевьем и пяткой приклада, и не станет дополнительно напрягать кисть руки, держащей автомат на весу. Если пристегнуть магазин по-православному, правой рукой, то ее кисть будет находиться рядом с рукояткой взведения. Дальнейшим движением после взведения затвора рука окажется там, где ей нужно быть, — у рукоятки оружия. Таким образом, затворная задержка M16 не дает никаких решительных преимуществ перед ее отсутствием в АК.


Отдельно стоит сказать о манере перезаряжания АК левой рукой. Всё равно эта тема поднимется в обсуждениях статьи. Я не против, скорее за.


Перезаряжать нужно уметь не только любой рукой, но и ногой, и в первую очередь головой. Я против того, чтобы эта манера навязывалась в качестве обязательной в системе подготовки, что мы теперь нередко наблюдаем. Закрепление неестественной манеры в качестве навыка может дорого обойтись на практике.


В статье использована фотография из статьи: Андрей Фищев, Основная заповедь, журнал «Калашников» № 7, 2006.

В отношении других снимков автору неизвестно об ограничениях их использования.


Начало: https://topwar.ru/103412-ak-vs-ar-chast-i.html


Продолжение следует…  » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 8
47

AK vs AR. Часть 1

Сим положил я себе долгом перепостить сюда нижеследующий замечательный текст, опубликованный в «Военном обозрении» (ссылка - https://topwar.ru/103412-ak-vs-ar-chast-i.html ).

Пишет технарь, близкий к теме. Звучат небезынтересные аргументы и раскрываются любопытные подробности.

Текст о восьми частях.


———————————————————————



«Сравнение русской и американской штурмовых винтовок глазами американского солдата:


"Это оружие казалось всем чем-то вроде пращи и лука примитивных дикарей, настолько просто оно было устроено и отделано..."


Джо Монтенья (Joe Mantegna), ведущий телеканала "OUTDOR", о винтовке M16:


"Её считают самым узнаваемым оружием в мире"


По степени избитости тем вокруг автомата Калашникова на втором месте после мифа о причастности Хуго Шмайссера к его разработке стоит тема противопоставления ему американской винтовки M16. Точнее, AR-15 и всех ее последующих клонов. Как и со Шмайссером, в этом вопросе присутствует куча домыслов, выдуманных «фактов», а также множество очевидцев и свидетелей, независимых и знаменитых экспертов. Главный тезис в этом противопоставлении — это надежность. Но что это такое?


Когда мы говорим о надежности, то обычно полагаемся на опыт использования уже изготовленных и прошедших испытания образцов, в результате которых выявляются огрехи в конструкции, совершенствуется техпроцесс, оружие становится надежнее. Это норма. А вот при проектировании с нуля, если не учитывать достоинства и недостатки конструкций прототипов, не знать азов надежности механизмов той отрасли машиностроения, к которой относится разработка, — это не норма. Американского авиационного конструктора Юджина Стоунера, похоже, можно спокойно записать в категорию «ненормированных». Иначе никак не объяснить появление на свет такого оружейного недоразумения, как американская винтовка M16.


История


В техногенезе, так же, как и в биогенезе, на этапе эволюции работают законы, которые сформулировал Дарвин. Вид совершенствуется путем естественного отбора лучших мутаций отдельных индивидов. Чем больше индивидов и больше мутаций, тем вероятнее появление наиболее живучего вида. В истории с разработкой автомата под промежуточный патрон было обеспечено разнообразие как индивидов (конструкций), так и мутаций (моделей и их доработок). Из пятнадцати образцов выиграл лучший. При этом была обеспечена информационная открытость по конкурсу, когда участники могли изучать конструкции конкурентов, члены комиссии по результатам испытаний вырабатывали технические предложения для реализации в тех или иных образцах. Итогом работы этого коллективного мозга стал отбор действительно самой совершенной конструкции. Остается только констатировать, что в нынешних условиях повторить подобное уже невозможно.


Так что появление такого высоконадежного оружия, как автомат Калашникова, — это в первую очередь работа природного закона, а такие личности, как Калашников, Зайцев, Булкин, Дейкин и многие другие, сделали все возможное, чтобы этот закон не нарушить.


В истории с M16 никакого разнообразия мутаций не было. Было сплошное лоббирование и протекционизм отдельно взятых личностей и генералов. В одном из пропагандистских американских фильмов о создании M16 прямо говорится, что, когда встал вопрос о разработке оружия под новый малокалиберный патрон, старинные и уважаемые американские оружейники из «Springfield Armory” прямо ответили, что им потребуется на это четыре года.


Но нашелся один товарищ, который запросил шесть месяцев на доработку своей неудачной конструкции AR-10. Ему сказали: «Давайте». Так при переделке из охотничьего появился патрон SS109 (5.56x45), из AR-10 получилась AR-15, принятая на вооружение под маркой M16, а центр по разработке и производству огнестрельного оружия “Springfield Armory” закрылся в 1968 году.


Еще более древняя история


Когда неофиты говорят о том, что герр Шмайссер заложил куда-то какие-то там основы, которыми до сих пор пользуется вся передовая оружейная мысль, то не так уж они и далеки от истины. Штурмгевер является прямым прототипом для M16. Причем не только по конструктивному наследию. Assault rifle — это перевод немецкого Sturmgewer, что на языке родных осин означает «штурмовое ружьё». Конструктивное тевтонское наследие, если копать основательно, обнаруживается гораздо раньше, еще в MP-18. Это поперечная конструкция защелки магазина, которая фиксирует его своим выступом в выемке боковой стенки. В американской винтовке она изменилась незначительно.


Вместе с защелкой перешел и способ установки магазина в шахту.


Следующим прототипом стал MP-38/40. С точки зрения эволюции это был революционный образец, хотя его немного подпортил глючный магазин Шмайссера. Штампованный корпус ствольной коробки и функциональное разделение оружия на две части: верхнюю, содержащую ствол и затворную группу, и нижнюю с УСМ, соединяемые с помощью выдвижного штифта или на шарнире.


Способ установки затворной группы в трубообразном кожухе (устанавливаемой с торца) перешёл в штурмгевер, а от него в M16. Непосредственно штурмгеверовским решением, перешедшим в американскую винтовку, были возвратная пружина в прикладе и защитная шторка напротив окна экстракции гильзы.


Таким образом, по совокупности всех признаков, очевидно, какой конструктор под влиянием какого конструктора находился, когда создавал свою винтовку. Немецкий Stg-44 является прямым прототипом M16.


AK vs AR. Часть 1 Оружие, Автомат калашникова, М16, Сравнение, Статья, Репост, Длиннопост

Этот очевидный факт никем не отмечается, зато полно утверждений, что Калашников находился под впечатлением от конструкции тевтонского гения, или даже сам Шмайссер приложил руку к созданию АК.



Немного странной выглядит попытка доказательства несостоятельности этих утверждений на основании использования в АК и штурмгевере разных способов запирания затвора, когда достаточно и фактов и документов, опровергающих это. Генерал В. Г. Федоров в своей работе «О тенденциях изменения образцов стрелкового вооружения иностранных армий по опыту Второй мировой войны» в 1944 году писал: «Германский автомат-карабин с точки зрения конструкторских качеств не заслуживает особого внимания».



Действительно, недостатков в штурмгевере хватает. Один из них — это штампованный кожух ствольной коробки. Дело здесь не в технологии, а именно в самой конструкции. Если нанести удар по крышке АК, и она деформируется так, что начнет препятствовать движению затворной рамы, то ее можно просто снять. Что будет, если это же произойдет с корпусом штурмгевера или M16? То же самое, что и с попаданием достаточного количества грязи между затворной рамой и корпусом. В лучшем случае потеряется энергия наката рамы, после которой последует целая цепочка вероятностей от недосыла патрона до незакрытия затвора. В худшем — ее клин.



Грюнер, Судаев и Калашников прекрасно показали, как нужно делать надежные штампованные конструкции в оружии.



О надёжности



Первое, с чем сталкивается производство после того как образец прошел испытания и был передан в серию, это разработка технологических процессов. Не всегда деталь, выпиленная напильником, может быть воспроизведена дешевым и массовым способом. От выбора технологии производства, материалов, создания системы контроля качества надежность оружия зависит не в меньшей, если не в большей мере, но абсолютному большинству эта тема непонятна и неинтересна. Поэтому остановимся на том, что можно посмотреть и потрогать руками, — на конструктивных особенностях AR и АК.



Есть такое понятие — энтропия. Это все возможные состояния системы, которые могут возникнуть в процессе ее работы. Они, в свою очередь, зависят от количества элементов системы и многообразия их взаимодействий между собою.



Отказ — это одно из таких состояний. Чем больше энтропия системы, тем выше вероятность что рано или поздно наступит такое ее состояние, когда она не сможет полностью или частично выполнить свои функции.



Основные поставщики энтропии в систему — это грязь, мусор, погодные условия и дураки. Для последних создан целый научный раздел, который так и называется: "Защита от дурака". Но какой бы совершенной ни была защита, она всегда будет проигрывать, потому что дурак совершенен по определению. Яркий пример — авария ракеты-носителя «Протон-М» 2 июля 2013 года, когда разъемы датчиков, имеющих защиту от неправильного подключения, были просто забиты кувалдой. Что касается грязи и мусора, то это первое, что представляет себе оружейник в месте соприкосновения двух деталей.



Задача конструктора — создать систему с наименьшей энтропией. Это великолепно понимал сержант Советской Армии Михаил Калашников и плохо представлял себе американский дипломированный инженер Юджин Стоунер.


Продолжение следует… » Автор: © Андрей Куликов, Ижевск, 2016

Показать полностью 1

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза)

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Получить ключи от собственной новой квартиры приятно, но это еще ничего не значит. Впереди ждет оформление стопки документов – процесс не из приятных и не из простых. К счастью, если заранее разобраться, как иметь дело с бюрократической машиной, будет проще. В заключительном выпуске проекта «10 шагов к покупке квартиры» Пикабу и ПИК объясняют, как наконец покончить с бумажной волокитой и просто начать жить безо всяких хлопот.


Как правильно оформить квартиру в собственность


Настоящими хозяевами в квартире вы становитесь в тот момент, когда оформляете ее в собственность. Если что-то когда-то слышали про «свидетельства о государственной регистрации права собственности на недвижимое имущество» – забудьте. Его отменили три года назад. Сейчас факт владения жильем подтверждается выпиской из Единого государственного реестра недвижимости (ЕГРН). Чтобы данные о вас внесли, надо зарегистрировать право собственности в Росреестре.


При покупке готовой квартиры – неважно, в новостройке или вторичке – документы можно подать сразу после сделки купли-продажи. Лучше не оттягивать, так как на этом обычно завязаны важные процессы: перечисление платежей по ипотеке, подписание акта приема-передачи квартиры и так далее.


С квартирой, купленной на стадии строительства по ДДУ, процесс такой: нужно дождаться, когда застройщик получит разрешение на ввод дома в эксплуатацию и поставит его на кадастровый учет в Росреестре. Когда эти условия выполнены, а вы получили от застройщика акт приема-передачи (один экземпляр вместе с инструкцией по эксплуатации объекта должен остаться у вас) – всё, можно оформлять. Тут строгих сроков нет. Правда, без оформления в квартире нельзя прописаться или сделать налоговый вычет. Так что лучше все-таки поторопиться!

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Чтобы зарегистрировать право собственности в Росреестре, нужно заплатить госпошлину 2 000 рублей и подать в ведомство документы.

.

Если купили квартиру в новостройке на стадии строительства, вам нужны:


заявление о государственной регистрации права на недвижимость;
документы, удостоверяющие личности дольщиков (обычно паспорт или свидетельство о рождении);
– договор участия в долевом строительстве со всеми документами, указанными в в приложении, если покупали квартиру напрямую у застройщика, или договор уступки права требования (оригинал, его заберут и вернут после регистрации сделки);
– акт приема-передачи объекта долевого строительства (оригинал, не менее двух экземпляров плюс по одному экземпляру на каждого дольщика);
– свидетельство о браке, если дольщики – муж и жена;
– согласие супруги/супруга, если владелец квартиры в браке, или заявление о том, что в браке не состоите;
– чек, подтверждающий уплату госпошлины, и его копия (приносить необязательно, но они упрощают процесс).

Убедитесь, что застройщик поставил дом на кадастровый учет – это значит, он попал в государственную жилищную базу и на него точно есть документы. Можно проверить на сайте Росреестра по почтовому адресу дома.


Тем, кто купил квартиру в ипотеку, дополнительно понадобятся:


– кредитный договор (оригинал и копия);
– закладная и все документы, указанные в приложении к ней;
– отчет об оценке квартиры.

Чтобы зарегистрировать право собственности при покупке вторичного жилья нужны:


– заявление о государственной регистрации права на недвижимость;
– договор купли-продажи;
– документ, удостоверяющий личность;
– свидетельство о браке, если дольщики – муж и жена;
– согласие супруги/супруга, если владелец квартиры в браке.

Не забудьте бумаги по кредиту, если квартира в ипотеке.


Документы можно подать через МФЦ. Другой вариант – отправить по почте письмом с объявленной ценностью, описью вложения и уведомлением о вручении (для этого нужно нотариально заверить сделку и подлинность подписи на заявлении; паспорт заменяется на копию).

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Не переживайте, цифровизация до Росреестра тоже добралась: ведомство принимает бумаги в электронном виде через сайт, но они обязательно должны быть подписаны электронной подписью. Иногда направить электронные копии документов в Росреестр могут прямо в банке, в котором оформляли ипотеку. Такую же услугу предлагают некоторые застройщики: они оформляют право собственности дольщиков на квартиры по доверенности.


Как грамотно прописаться в квартире

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Начнем с главного: само слово «прописка» уже устарело, теперь правильно говорить «регистрация по месту жительства». Так и знайте! На регистрацию по новому месту жительства отводится 90 дней. Процедура бесплатная, но если вы промедлите, придется раскошелиться – можно получить штраф от 3000 до 5000 рублей.


Так вот зарегистрироваться по месту жительства можно несколькими способами. Например, лично прийти в Главное управление МВД по вопросам миграции («паспортный стол» в народе) или в МФЦ – варианты для тех, кто готов отсидеть очередь. Гораздо проще подать заявление на регистрацию через сайт «Госуслуги». Должен же он приносить какую-то пользу!

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Заполните заявление. В нем надо будет указать персональные, паспортные и контактные данные, пол, место рождения, старый и новый адреса регистрации, документ, на основании которого вы прописываетесь.


Выберите ближайший отдел УВМ, поставьте галочки в графах блока «Согласие на обработку персональных данных» и отправьте заявление. Когда его обработают (примерно через три дня), вам на электронную почту придет письмо, в котором будут указаны день и время визита.  Останется самое ответственное – прийти и поставить нужный штамп.


С собой возьмите паспорт и документ, который подтвердит намерение прописаться. Подойдут выписка из ЕГРН и договор купли-продажи. По закону, вы не обязаны приносить бумаги, подтверждающие право собственности, но, как показывает практика, лучше захватить их с собой, а еще сделать по две копии каждого в придачу. Если вы все же решили не искать легких путей и лично подать заявку в УВМ или МФЦ, дополнительно заполните и принесите заявления о снятии с регистрационного учета по старому адресу и о регистрации по новому адресу.


Еще пара нюансов: если вы не собственник квартиры, в которой хотите зарегистрироваться, не забудьте письменные согласия всех прописанных в квартире граждан. Но если вы замужем/женаты на собственнике, то вам крупно повезло – достаточно будет только его согласия.


Как прописать в квартире детей


Заявление на регистрацию ребенка по месту жительства тоже можно подавать через «Госуслуги». Ребенок старше 14 лет может заполнить бланк сам, если у него есть аккаунт на сайте. Учтите, что до 14 лет он должен быть прописан там же, где и один из его родителей. Ему выдадут свидетельство о регистрации по месту жительства (а в 14 лет выдадут паспорт со штампом).


Пакет документов для детей придется расширить:


– свидетельство о рождении или паспорт ребенка;
– паспорта обоих родителей;
– свидетельство о заключении (или расторжении) брака;
– документ, подтверждающий право собственности или проживания в квартире.

Если родители прописаны по разным адресам, нужна справка, что ребенок не зарегистрирован по месту жительства второго родителя. Кроме того, второй родитель должен написать заявление, что не против, что его сын или дочь будет прописан не с ним. Да, все сложно! Имейте в виду, ребенок старше 14 лет должен будет сам прийти в УВМ и расписаться в бланках для прописки.


Предварительно выписываться со старой квартиры необязательно, это произойдет автоматически при регистрации на новом месте жительства. Но если вдруг хотите пройти все инстанции по старинке (ну мало ли), можно сначала обратиться в УВМ по месту прописки и сняться с регистрации. Вам дадут «листок убытия», который нужно будет приложить к списку документов выше.


Важно: в этом случае на прописку дают семь дней, иначе могут оштрафовать.

Как прикрепиться к поликлинике

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Если вы зарегистрировались по месту жительства, прикрепиться к поликлинике проще простого. Найдите в интернете, какое учреждение относится к вашему дому, а потом приготовьте очередную стопку документов:


– паспорт (для ребенка – свидетельство о рождении или паспорт и документ, удостоверяющий вашу личность);
– полис ОМС;
– СНИЛС (по идее, не обязательно, но в поликлиниках часто спрашивают);
заявление на имя главврача.

Сделайте ксерокопии всех бумаг, кроме заявления, и можно идти знакомиться с врачами! Кстати, застройщик ПИК отличается не только тем, что тщательно продумывает планировки квартир, думает о фасадах и благоустройстве дворов. Помимо прочего, компания строит детские поликлиники прямо в районе жилого комплекса. Например, у жителей ЖК «Бунинские луга» под боком 4-этажная детская поликлиника с лифтом и современным медицинским оборудованием.


Как записать ребенка в детский сад

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Проще всего подать заявление вновь через «Госуслуги». Мы же говорили, что этот сайт бывает полезным. Заполните заявление: укажите личные данные – свои и ребенка, и выберите до трех дошкольных учреждений, место в которых вы хотели бы получить. Опять же, если вы противник всех этих умных сайтов, заявление можно подать в МФЦ, местном органе управления образованием или самом детском саду.


Теперь все, что надо знать про страшные очереди, в которых стоят родители малышей. Их две: основная и дополнительная. В первую попадают дети с пропиской на территории, к которой относится сад. В дополнительной – дети с регистрацией в другом районе.


Мест в садиках действительно на всех не хватает, поэтому подумать об этом стоит заранее. Встать в очередь можно, когда ребенку исполнится три месяца. Раньше заявления не принимают. Список детей формируется с учетом возраста ребенка, даты подачи заявления, регистрации по месту жительства и наличия льгот.


К сожалению, строительные компании не всегда думают о садах и школах для детей. И в итоге получается, что новую квартиру-то вы купили, а ребенка в сад придется возить на машине, потому что рядом или ничего нет, или такое, что, кажется, не менялось с советских времен. Но есть застройщики, которые думают о семьях. Так, ПИК создает детские сады специально под проект, чтобы они визуально вписывались в общую застройку. Помимо продуманного внешнего вида, внутри в таких садах тоже все хорошо: нет никаких цветов «вырви глаз», зато есть детские уголки уединения и передвижные стены для быстрого изменения пространства. Прямо как за границей! Причем эти детские сады в основном не частные, а государственные.

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Если ребенок уже детсадовец, а вам скоро переезжать на другой конец города, обратитесь в местный отдел образования. Вам дадут путевку-направление в другой садик. Для детей, которые переводятся из сада в сад, тоже существует очередь, но не отдельная, так что перевестись все-таки проще, чем попасть в него впервые.


Чтобы оформить договор с садом, возьмите с собой:


– свидетельство о рождении ребенка;
– ваш паспорт;
– медицинская карта с результатами стандартного медосмотра;
– свидетельство о регистрации ребенка по месту жительства или по месту пребывания на закрепленной за детским садом территории.

И как записать ребенка в школу (или перевести из одной в другую)

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Если ваши дети слишком взрослые и уже ходят в школу, придется решать вопрос с переводом. Алгоритм действий будет одинаковым, выбираете ли вы учебное заведение по месту регистрации или нет. Но в первом случае получить место в школе будет немного проще. Вам нужно:


1. Прийти в новое учебное заведение и получить согласие администрации принять вашего ребенка. Взять справку об этом.

2. Обратиться с документом в старую школу и написать заявление о переводе.

3. Забрать документы ребенка (личное дело, медицинскую карту) и отнести их в новую школу.

4. Дождаться приказа о зачислении в новую школу.


Звучит просто, но мест в новой школе может не оказаться (сюрприз). Здесь в более выигрышной ситуации находятся жители новых домов, особенно тех, где застройщик позаботился об инфраструктуре. Например, ПИК учитывает, что в новостройках с удовольствием селятся семьи с детьми, поэтому школы – важная часть проектов. Некоторые из них – образовательные комплексы, где школа совмещена с детским садом. Школы соответствует такому же стандарты, как и жилые комплексы: территория свободна от машин и полностью безопасна.


Если ребенок только готовится пойти в первый класс, нужно отслеживать сроки подачи заявлений на прием в школу – ищите информацию на сайте отдела образования. Примерно с декабря принимают заявки от «льготников». К ним относятся:


– дети военнослужащих, полицейских, судей, прокуроров, сотрудников этого учебного заведения;

– дети из многодетных семей;

– дети из неполных семей, находящихся в трудной ситуации;

– инвалиды или дети из семей, где есть родитель или ребенок инвалиды;

– дети, братья и сестры которых учатся в этой школе.


С января заявлению подают те, кто зарегистрирован на приписанной к школам территории, а уже летом – от всех остальных. Очевидно, что попасть в школу по месту прописки проще, тем более что отказать вам не имеют права. Повезло детям (а может, больше даже родителям), которые ходят в детский сад, входящий в единый образовательный комплекс: они переводятся в школу автоматически.


Заявление вместе с копиями документов (обычно свидетельство о рождении с вкладышем о гражданстве, медицинская справка, паспорта родителей – точный список лучше уточнить в конкретной школе) можно подать лично директору школы, через МФЦ, «Госуслуги» или сайт отдела образования – зависит от региона.


Так, и что делать дальше?

Хоум свит хоум: как оформить квартиру в собственность, прописаться и записать ребенка в сад или школу (с первого раза) Длиннопост

Все бумаги оформлены, вещи перевезены, ремонт сделан, а новая квартира постепенно превращается из объекта недвижимости в дом. Позади непростой путь, после которого хочется шумно выдохнуть и сказать «Наконец-то». А впереди новая счастливая жизнь. Этим и следует заняться в ближайшее время – жить :)


Исследуйте район, особенно если раньше вы жили в совершенно другой части города. Найдите места, где вы будете гулять, магазины, в которые вы будете ходить, любимую кофейню, детскую площадку и маршрут для утренних пробежек.


Тем, кто выбрал жилые комплексы от ПИК, с этим проще: на территориях кварталов много зеленых зон, скамеек, обустроены площадки для игр и занятий спортом. Вместо припаркованных машин во дворах деревья и кустарники. А все важные объекты – школы, детсады, поликлиники – в шаговой доступности.

Читайте также:

Шаг 1. Подумываю купить квартиру. Куда бежать и на что смотреть?

Шаг 2. Кажется, я дозрел до покупки квартиры! Как выбрать застройщика и не остаться ни с чем

Шаг 3. Как взять ипотеку (страшно же!) и не облажаться. Инструкция для новичков

Шаг 4. Как правильно выбрать планировку квартиры. Студии, распашонки или европланировки

Шаг 5. Что влияет на стоимость квартиры? Все, что нужно знать про отделку, ремонт и машиноместо

Шаг 6. С 2019 года покупать квартиру в новостройке станет безопаснее, но (возможно) дороже. Рассказываем почему

Шаг 7. Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку

Шаг 8. Как правильно выбирать квартиру для семьи с детьми. Инструкция в семи шагах

Шаг 9. «А что, если я не смогу платить ипотеку?» Гид по самым частым страхам при покупке квартиры


Вместе с Пикабу и застройщиком ПИК вы прошли 10 важных шагов к покупке жилья. Теперь вы практически эксперт в этом вопросе! А если еще не совсем, вы всегда можете вернуться к предыдущим статьям. Используйте новые знания, чтобы найти свою квартиру мечты :)

Показать полностью 9
Отличная работа, все прочитано!
