Обзор Солнечной Панели. На что способна?
Сегодня поговорим о поликристалической солнечной панели.
Ссылка на солнечную панель, о которой пойдет речь: https://ru.aliexpress.com/item/5V-4-5W-Epoxy-Solar-Panel-Pho...
Посмотрим, что это такое, сколько за нее просят денег и что обещают в замен, и на что она реально способна.
Продавец обещает нам за 660 рублей 4.5 Вт при 5 вольтах выходного напряжения.

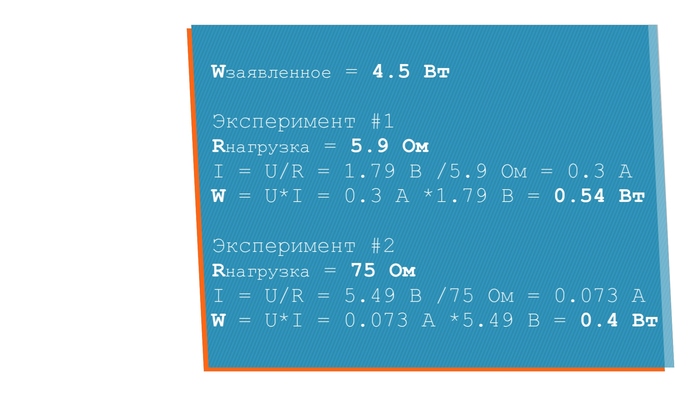

Проверим, как просаживается напряжение на выходе элемента под разной нагрузкой.
Для этого припаяем к выходным клеммам резисторы номиналом 5.9 Ом и 75 Ом.
Тестирую я это всё дело при солнечной погоде, печет не слабо. Этаж 9, сама солнечная панель находится за стеклом.
Как мы можем видеть, 4.5 Ваттами и близко не пахнет.
Давайте проверим, какие результаты покажет наша солнечная панель в связке с народным зарядным модулем на микросхеме ТР4056 и литий-ионной батареей формата 18650 емкостью 3200 мАч.
Контроллер заряда будем использовать такой:
Более подробно о них можно почитать тут: http://we.easyelectronics.ru/part/zaryadnoe-ustroystvo-dlya-...

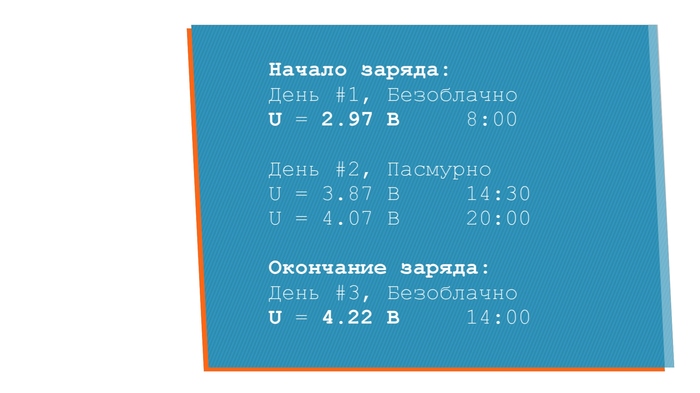

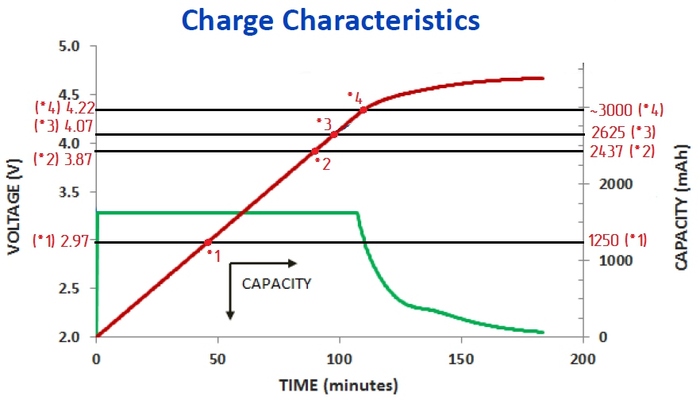

Эксперимент я начинаю в 8 утра, напряжение на батарее почти 3 вольта. Результат представлен на рисунке ниже.

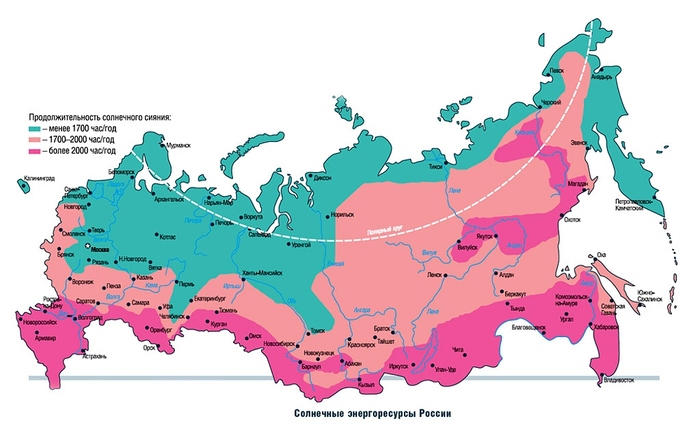

То есть с одной солнечной панелью я могу рассчитывать на 1000 мАч для однобаночной литий-ионной батареи в солнечный день. В моей полосе, Татарстане, всего 20% от всего времени светит солнце. В остальное время я получу менее 200 мАч энергии за световой день.
Если вы собираете портативную солнечную батарею для зарядки ваших гаджетов в летнем походе, берите сразу 3 таких солнечных панели. Они обеспечат полный заряд аккумулятора в Galaxy S7, например. У него аккумулятор как раз 3000 мАч.

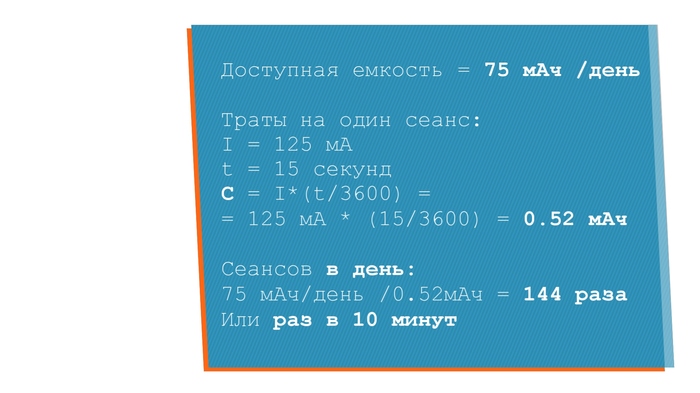

Лично я заказывал эту панель для проекта автономной метеостанции. Посчитаем, хватит ли одной солнечной панели для непрерывной работы станции круглый год. Возьмем худший случай, скажем, 75мАч/день. На один сеанс измерения станция должна опросить все датчики и передать полученную информацию на сервер, то есть нам с вами. Основную часть энергии потребляет передатчик, так что возьмем его максимальный ток и время передачи с запасом.
В результате расчетов видим, что станция потратит примерно 0.52 мАч за сеанс опроса и связи, что равняется 144 таким сеансам в день или 6-ти сеансам в час.
Вывод:
Эту солнечную панель можно использовать для зарядки гаджетов летом, но лучше добавить к ней в пару еще одну, а лучше две. В пасмурное время вы можете рассчитывать на 200 мАч и ниже.
