Lego 42100 Liebherr R9800 Карьерный экскаватор

Этот набор я ждал очень долго, ещё когда появились первые слитые фото и видео в котором был только 3д рендер модели, уже тогда я понял что обязательно её куплю.

1 октября (изначально должен был выйти 1 августа) в магазинах появился набор 42100 карьерный экскаватор Liebherr R9800

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Рекомендованная цена у нас составляет 35000р, количество деталей в наборе 4108 штук

Это самый большой и дорогой набор серии техник в истории, мне как любителю строительной и подобной техники вдвойне приятно что это именно экскаватор, а не супер кар.

Коробка стандартно огромного для наборов серии техник размеров. Сборка заняла порядка 10 часов (я собираю очень быстро).

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Примечателен набор не только своими размерами и ценой, но и тем что в нём рекордно большое количество электрики: сразу 7 моторов и два приёмника "хаба"

Два мотора двигают гусеницы, один поворачивает башню, ещё четыре двигают стрелу с ковшом.

Управляется всё это чудо со смартфона через специальное приложение:

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Я не люблю сенсорное управление, но от моды никуда не уйти.

Размер и вес модели конечно поражают, особенно при сравнении с минифигуркой:

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Забавно что фигурка отлично подходит по масштабу:

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Ещё пара фото модели, детализация на высоте)

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост
Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост
Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост
Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

А вот внутри пустовато, только приёмник хаб:

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Мой видео обзор:

Фото настоящего:

Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост
Lego 42100 Liebherr R9800 Карьерный экскаватор LEGO, Экскаватор, Liebherr, Видео, Длиннопост

Спасибо за внимание!

Если у вас будут вопросы с удовольствием отвечу на них в комментариях)

Показать полностью 11 1
917

Лего МАЗ 7907 (24х24 лего самоделка)

Давненько под впечатлением от грузовиков МАЗ я хотел собрать его:

Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост

МАЗ 7907, невероятное инженерное творение порождённое холодной войной.

У настоящей машины электромеханическая трансмиссия и привод на все 24 колеса

Небольшой видосик с моделью:

Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост
Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост

В моей модели тоже привод на все колёса, поворачивают передние 4 оси и последние 4.

Длина примерно метр.

Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост
Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост

Для движения используется два L мотора, для поворота колёс М мотор.

Приёмник обычный, питание 6 батареек ААА.

Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост
Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост

Фото настоящей машины:

Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост
Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост
Лего МАЗ 7907 (24х24 лего самоделка) LEGO, Маз, Военная техника, Видео, Длиннопост

Спасибо за внимание, если у вас есть вопросы с удовольствием отвечу на них в комментариях)

Показать полностью 9
1160

Игрушка для взрослых мальчиков (лего 42099)

Позавчера в продажу поступил новый набор лего 42099 экстремальный внедорожник. Бывает так когда какая-то вещь позволяет погрузиться в эмоции которые испытывал когда то.

Так получилось с этим набором, я как будто погрузился в 2012 к набору 9398, а восторг при покупке испытал как в детстве)

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Набор я очень ждал, купил за день до официального релиза, сразу по скидке 30 процентов (яндекс маркет в помощь). Набор очень значимый, в нём наконец появилась новая электрическая система, уже пятая в лего.

Посты про электрику можете прочитать по ссылкам:

https://pikabu.ru/story/istoriya_yelektriki_v_lego_chast_1_5...

https://pikabu.ru/story/istoriya_yelektriki_v_lego_chast_2_5...

https://pikabu.ru/story/istoriya_yelektriki_v_lego_chast_3_5...

https://pikabu.ru/story/istoriya_yelektriki_v_lego_chast_4_5...

https://pikabu.ru/story/istoriya_yelektriki_v_lego_chast_5_5...

https://pikabu.ru/story/istoriya_yelektriki_v_lego_dopolneni...

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Последняя электрическая система управлялась дистанционно с помощью ИК пультов.

Наконец от неё отказались в пользу управления по блютус.

Конкретно этот набор управляется через приложение для смартфона, на коробке достаточно много места посвящено этому.

Само приложение:

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Управление доступно как с привычными ползунками, так и одним пальцем, куда тыкаем туда едет машина.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Интересным дополнением к игре стали достижения. Например надо проехать задом 25 метров и тд. Детям думаю будет интересно.


Меня же больше интересует сам набор

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Дизайн хоть и очень угловатый, но брутальный и притягательный. Название набора Экстремальный внедорожник он оправдывает)

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост
Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Ход подвески довольно большой. Как у неплохого краулера, но с оговорками, про это чуть ниже будет.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Модель двигается за счёт двух новых XL моторов, колёса поворачиваются новым L мотором.

Теперь в каждом моторе есть датчик поворота вала. Значит каждый мотор можно использовать как серво мотор.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Ещё в наборе появилась ультра полезная деталь. Планетарные колёсные редукторы.

Внутри поворотного кулака находится планетарная передача с коэфициентом понижения 5.4.

Если приводной вал будет крутится со скоростью 54 об/мин то колесо будет крутиться со скоростью 10 об/мин.

Это очень снижает нагрузки на трансмиссию.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

За питание и управление моторами отвечает смартхаб, блок батареек с встроенным приёмником и выходами на 4 мотора, так же внутри находится акселерометр. Питается всё от 6 пальчиковых батареек.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост
Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост
Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Для доступа кузов легко снимается отцепив всего 3 элемента.

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Кот модели не оценил, она ему безразлична)

Как ездит набор вы можете посмотреть в видео:

Улучшить ходовые качества набора довольно просто, надо только...

Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост
Игрушка для взрослых мальчиков (лего 42099) LEGO, LEGO technic, Игрушки, Видео, Длиннопост

Поменять местами две шестерёнки в трансмиссии. Две сзади и две такие же в передней части.

Скорость модели упадёт, но проходимость очень сильно улучшится.


Спасибо за внимание! Если у вас есть вопросы, с удовольствием отвечу на них в комментариях)

Показать полностью 15 1
54

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки)

Пара моих новых моделей:

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Масштабные версии раллийных болидов для подъёма на холм pikes peak:

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Видео с демонстрацией:

Сперва про ауди. Данная модель более сложная.

В небольшом размере удалось уместить полный привод и независимую подвеску.

Дифференциал один межосевой, но работает как бортовой, то есть передние и задние колёса на каждой стороне жёстко связаны друг с другом, но каждая сторона отностительно друг-друга не заблокирована. Сделано это из-за небольшого размера модели, привычные диффренециалы просто не поместятся по ширине.

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Для движения используется багги-мотор и серво для поворота колёс

Питается всё от маленького батарейного блока и простого ик-приёмника.

Внутренность:

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Пежо более простая по конструкции. Привод задний и подвеска независимая спереди и простой мост сзади.

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Для привода используются два L-мотора и серво мотор для поворота колёс.

Питается всё от маленького батарейного блока и простого ик-приёмника.

Внетренности:

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Фото настоящих машин:

Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост
Лего Audi S1 Quattro и Peugeot 205 t16 (самоделки) LEGO, LEGO technic, Audi, Peugeot, Видео, Длиннопост

Для этих моделей есть инструкции:

https://yadi.sk/d/JTk9gj7DgUczQw


Спасибо за внимание!

Если у вас есть вопросы с удовольствием отвечу на них)

Показать полностью 15 1
92

Лего Монстр трак версия 4 (самоделка)

Долго я отдыхал на празднкиах, но про новые модели не забывал.

Сегодня расскажу об одной из самых веселых моих моделей, с которым было так весело играть, что я не разбирал её больше 4 месяцев.

Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост

Упор в конструкции сделан на максимально лёгкий вес при большой мощности.

Что бы не терять крутящий момент на редукторах и дифференциалах моторы передают вращение на колёса напрямую (не считая шрусы).

На каждое колесо по одному L мотору, поворачивают как передняя так задняя ось, за поворот отвечает серво мотор.

Питает это батарейный блок с удалённой защитой через два ИК приёмника.


Видео с демонстрацией:

Подвеска сделана через тяги, это позволило сделать её мягкой и с длинными ходами.


До этой версии было ещё 3. В них были такие же идеи, но моторы были М, а колёса старые и очень тяжёлые (хотя внешне они были прекрасны)

Пост про одну из них:

https://pikabu.ru/story/lego_monster_truck_samodelka_4005573

Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост

Если вы хотите собрать эту модель то в описании к видео есть ссылки на инструкцию. Но хочу вас предупредить что детали шрусов могут сломаться или быть сильно повреждены:

Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост

Ещё несколько фото на травке)

Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост
Лего Монстр трак версия 4 (самоделка) LEGO, LEGO technic, Видео, Длиннопост

Спасибо за внимание.

Если у вас есть вопросы, то отвечу на них в комментариях.

Показать полностью 10 1
840

Лего Экскаватор-погрузчик Volvo BL61 (самоделка)

Сегодня я расскажу вам о моей пожалуй самой сложной самоделке которую я когда либо делал.

Масштабная модель экскаватора погрузчика вольво.

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

Сложность модели заключается в небольших габаритах при большом количестве функций.

В моём случае дистанционно управляемых функций 9, при этом система power function обладает лишь 8 каналами управления. Для обхода этого ограничения я использовал коробку переключения передач, благодаря ей  через 6 каналов управления получилось реализовать 9 функций.

Перечислю все механизмы модели:

1.  движение с полным приводом с межколёсными и межосевым дифференциалами

2. поворот колёс

3. поднятие стрелы переднего ковша

4. опрокидывание ковша

5. опоры экскаватора

6. поворот стрелы экскаватора

7. наклон стрелы

8. сгибание стрелы

9. движение ковша экскаватора


Побочная функция это вращение кресла оператора

Коробка передач устроена так что при работе в качестве погрузчика функции экскаватора не активны, а при работе экскаватора отключается все функции кроме него.

Коробка передач

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

коробка передач:

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

Каждый мотор управляет двумя функциями:

передняя стрела погрузчика  ----  поворот стрелы экскаватора

опоры  ----  наклон стрелы экскаватора

движение  ----  сгибание стрелы экскаватора

передний ковш  ----  ковш экскаватора

Последняя функция работает с помощью пневматики, так как шланг проложить было удобнее.

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост
Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

Всего в модели 6 моторов:

серво для поворота колес

3 L для основных функций

1 м для пневматики

1 м для коробки передач

Питается все от малого блока питания для ААА батареек

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

Передний мост как у ориганала с функцией качания

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

В ширину модель не выходит за габариты переднего ковша, добиться этого было невероятно сложно.

На постройку ушло более полугода, с несколькими перерывами, так как я думал что просто не дострою. Первоначальная идея с коробкой передач возникла вообще за год до постройки.

Лего Экскаватор-погрузчик Volvo BL61 (самоделка) LEGO, LEGO technic, Volvo, Строительная техника, Видео, Длиннопост

Спасибо за внимание!

Если у вас есть вопросы, то с удовольствием отвечу на них в комментариях.

Показать полностью 12
317

Лего МАЗ 54329 Автовоз (самоделка)

Моя новая самоделка, масштабная модель автовоза состоящего из грузовика МАЗ 54329 и полуприцепа 934410 (по этому номеру я нашёл его изображения)

Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост

Модель строилась для соревнования грузовиков (подробнее о нём есть в видео из моего прошлого поста).

Из-за очень длинного прицепа и соответсвенно низкой маневренности занять призовое место в гонке не удалось, но приз за дизайн я всё же получил.

Видео с демонстрацией модели:

https://youtu.be/YWvn_2dSWYE

Моей стратегией было сделать быстрый тягач, но что бы он в тоже время мог тянуть большой вес (в зависимости от веса участники проходят разное количество кругов).

Для этого я решил использовать коробку передач, но автоматическую. Пониженная передача нужна только для движения с прицепом, поэтому при сцепке она включается автоматически.

Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост

За движение модели отвечает багги мотор, для поворота колёс используется серва.

Питание обеспечивает блок для ААА батареек и ик приёмник второй версии.

Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост
Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост
Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост
Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост

В качестве груза я построил 6 одинаковых машин ВАЗ 2101

Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост

Изначально их было 7 и прицеп был более вместительный, но тогда он перекрывал приёмник для управления.

Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост
Лего МАЗ 54329 Автовоз (самоделка) LEGO, LEGO technic, Автовоз, Масштабная модель, Видео, Длиннопост

К этой моделе как и некоторым другим я сделал инструкции по сборке:

https://drive.google.com/open?id=0B8UxvGDQPK32UDI3UW5ETDItSX...

https://yadi.sk/d/JTk9gj7DgUczQw


Спасибо за внимание!

Если у вас появятся вопросы, то с удовольствием отвечу на них в комментариях)

Показать полностью 8
271

Камаз 65115 автокран (лего самоделка)

Представляю вам очередную мою модель: автокран на базе грузовика камаз 65115

Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост

Модель оснащена мостовой подвеской всех колёс, привод на задние колёса

Видео с демонстрацией функций:

За движение отвечает L мотор, поворот колёс М мотор

Подъём стрелы L мотор, все остальные функции М моторы

Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост

Максимальная высота модели чуть больше метра

Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост

На всех механизмах есть защита от прощёлкиваний в виде белых шестерней


В сравнении с оригиналом:

Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост
Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост
Камаз 65115 автокран (лего самоделка) LEGO, LEGO technic, Видео, Длиннопост

Для этой модели как и ещё для нескольких есть инструкция:

https://drive.google.com/open?id=0B8UxvGDQPK32UDI3UW5ETDItSX...

https://yadi.sk/d/JTk9gj7DgUczQw

Спасибо за внимание!

Если у вас  есть вопросы, то с удовольствием на них отвечу)

Показать полностью 5
118

Инструкция к шасси грузовиков из лего

Часто в комментариях у меня спрашивали как собрать модель, с чего начать.

А начать стоит с основы, с шасси. Сделано оно для новичков у которых мало деталей и опыта.

Инструкции можно скачать по ссылкам:

https://drive.google.com/open?id=0B8UxvGDQPK32UDI3UW5ETDItSX...

https://yadi.sk/d/JTk9gj7DgUczQw

Файл "Шасси RRC"

Изначально это шасси сделано для соревнований Rig&Roll competiton в котором я участвовал на грузовиках о которых у меня есть посты:

https://pikabu.ru/story/lego_ural_next_samodelka_6464518

https://pikabu.ru/story/lego_mercedes_actros_4165_mammoet_sa...

Видео с пояснением к инструкциям и моделью на основе шасси из этой инструкции:

От использования серво мотора пришлось отказаться из-за его редкости, да и если у вас есть серво мотор, значит собрать свою машинку из лего для вас не должно составить труда, тут же всё для новичков ограниченных в деталях.

Фото грузовика:

Инструкция к шасси грузовиков из лего LEGO, LEGO technic, Видео, Длиннопост
Инструкция к шасси грузовиков из лего LEGO, LEGO technic, Видео, Длиннопост
Инструкция к шасси грузовиков из лего LEGO, LEGO technic, Видео, Длиннопост
Инструкция к шасси грузовиков из лего LEGO, LEGO technic, Видео, Длиннопост

Если у вас есть вопросы, с радостью отвечу на них в комментариях!

Спасибо за просмотр!

Показать полностью 4
254

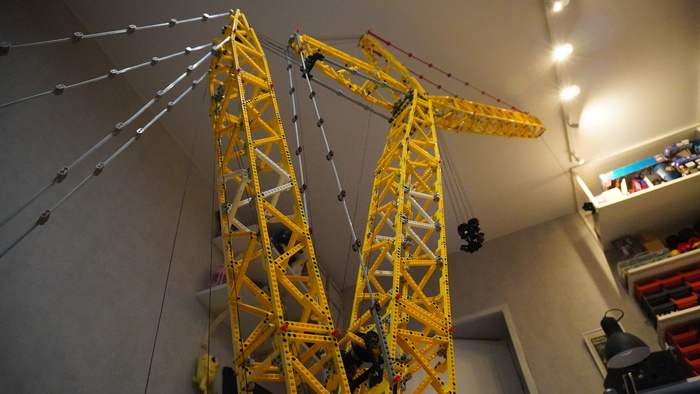

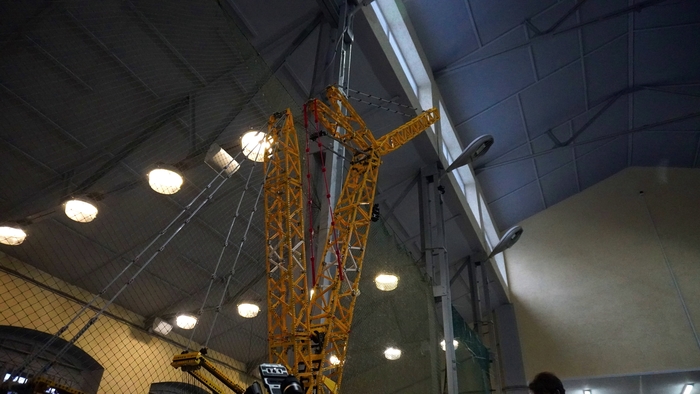

Кран Liebherr LR1100 (лего самоделка)

В этом посте про мою самоделку кран Liebherr LR1100

Пост о нём уже был, но в этом я покажу видео с функциональностью

Старый пост: https://pikabu.ru/story/lego_liebherr_lr_1100_samodelka_5407...

Видео с моделью:

Фото повторяются с прошлого поста, но с ними я думаю понимание описаний будет удорбнее

Ещё раз опишу функции модели, несколько подробнее.

Работает весь кран от одного блока питания, он находится в задней части, к нему подключены 4 инфракрасных приёмника, а уже к ним 8 моторов.

Два XL мотора крутят гусеницы, хотя можно обойтись даже М-моторами, понижение очень большое, поэтому нагрузки на сами моторы там небольшие.

Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео

Далее все функции реализованы с помощью М-моторов, так же на каждой функции есть предохранительная белая шестерня, так что ни один механизм при больших нагрузках не сломается.


Поворот башни: поворачивается кран относительно основания на 360 градусов, но не более, что бы не скрутились провода которые идут к основанию, стоит ограничитель  поворота. Для снижения нагрузки на шестерни которые вращают башню, они продублированы.

Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео

Для плавной работы и высокой прочности конструкции поворота башни я использую систему с двумя поворотными столами (штуки с зубчиками), между собой их стягивает деталь закреплённая на основании, поэтому башня крана не может отломиться от основания.

Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео

Две грузовые лебедки и две лебёдки для наклона и сгибания стрелы работают через простые редукторы

Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео
Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео

В задней части крана есть противовес который может менять своё положение, благодаря этому можно изменять центр тяжести крана, хотя и не много.


На официальном видео настоящего крана можно сравнить мою модель с настоящим.

Как у настоящего крана, в моём можно собрать стрелу разных размеров, секции универсальны (для основания свои, для дополнительной стрелы свои)

Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео
Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео
Кран Liebherr LR1100 (лего самоделка) LEGO, LEGO technic, Кран, Liebherr, Видео, Длиннопост, Вертикальное видео

Если у вас есть вопросы, то я с радостью отвечу на них в комментариях.

Спасибо за внимание!)

Показать полностью 8 1

25 актуальных подкастов на русском языке, которые стоит послушать

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

Подкастинг в России вовсю набирает обороты и сейчас чувствует себя лучше, чем когда бы то ни было. Свои подкасты делают Анатолий Чубайс, Николай Сванидзе, Данила Поперечный, разные компании и еще несколько тысяч энтузиастов по всему миру, которые рассказывают захватывающие истории, делятся опытом и обсуждают тренды.


Меня зовут Виталий, я создатель телеграм-канала «Подкасты наступают». В нем я рассказываю об интересных подкастах и беру интервью у создателей. Ниже мой личный рейтинг русскоязычных подкастов, все они до сих пор выходят или недавно завершили первый сезон.

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

Так вышло


Подкаст о том, что хорошо, а что плохо в 2019 году — двое ведущих спорят о моральных проблемах, с которыми сталкивается любой современный человек. Можно ли выносить информацию из закрытых групп в фейсбуке? А если речь идет об измене мужа вашей любимой подруги? Разрешать ли строительство прачечной для бездомных? А если она будет находиться рядом со школой, где учатся ваши дети? Можно ли улучшить мир малыми делами? Или помогут только великие свершения? И так далее, и так далее.


Blitz&Chips


Музыкальный критик и культуртрегер Гриша Пророков болтает со своими друзьями про современную культуру и все, что придет ему в голову, вплоть до комнатных растений.


НОРМ


Еще один подкаст с разговорами на жизненных темы, которые касаются каждого. Журналистки Даша Черкудинова и Настя Курганская зовут в гости друзей, чтобы поговорить о насущных проблемах — от расставания с партнером до раздельного сбора мусора. И советуют, как просить прибавку к зарплате и заводить друзей после 30 лет.


Это разве секс?


Обзоры курсов минета, интервью с порноактрисами, разговоры про феминизм и рассуждения, зачем нужны эротические рассказы в эпоху порно.


Это непросто


Серия отличных интервью с женщинами, которые преодолели трудности, чтобы создать свой бизнес. Если давно не можете решиться и сделать первый шаг — за вдохновением сюда.


Тумач


Стендап-комик из Англии Майло Эдвардс на русском языке рассказывает про свою жизнь, при этом половину слов он придумывает на ходу. Получается очень смешно.


Ребята, мы потрахались


Подкаст/стендап про отношения, иногда нарочно глуповатый, но всегда по-особому забавный.


Деньги пришли


Передача про то, что делать и чего лучше не делать со своими деньгами. Ее делают два бывших журналиста «Медузы» — Илья Красильщик и Александр Поливанов, а спонсор всего это веселья «Альфа-банк». Примерный список тем: сколько денег у Шнурова (рассказывает сам Шнуров), как живется игроку в покер, где работать, чтобы накопить на восьмимесячное путешествие, и, наконец, каково это — проиграть четыре миллиона на бирже Forex.


Проветримся!


Подкаст про IT и путешествия с остроумной идеей. Выпуски монтируются из аудиосообщений в телеграме, которыми обмениваются друзья и знакомые создателя подкаста — специалиста по искусственному интеллекту Ивана Ямщикова.


ТОК


Умный подкаст Юрия Сапрыкина: интервью с приглашенными гостями про 2019 год, современность и будущее.

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

В предыдущих сериях


Передача главного редактора «Кинопоиска» Лизы Сургановой и ведущего телеграм-канала «Запасаемся попкорном» Ивана Филиппова про сериалы. Обсуждают, например, какие сериалы 2019 года нужно смотреть и как эволюционировал жанр комедии — от ситкома до драмеди. Отдельно разбирают заметные премьеры («Чернобыль», пятый сезон «Черного зеркала», «Эйфория» и так далее).


Monday Karma


Очень внятный подкаст кинокритика Алексея Филиппова и его друзей о прокатном (и не только) кино.


Книжный базар


Передача литературного критика Галины Юзефович и переводчицы («Щегол», «Маленькая жизнь»), главного редактора Storytel Анастасии Завозовой про книги. Они спорят, соглашаются и советуют миллион книг, чтобы вопрос «что бы такого почитать» отпал раз и навсегда.


Русский шаффл


Подкаст одноименного телеграм-канала про актуальную русскую музыку: троллят русских рэперов, вспоминают 1990-е, открывают незаметные жемчужинки VK. Помимо прочего, есть хорошие выпуски с подборками свежих треков.


Отвратительные мужики


Проверенная временем передача о видеоиграх, боевиках, металле и прочих около мужских вещах от создателей мужского онлайн-журнала disgustingmen.com.


Для того, чтобы включить любимый плейлист или подкаст, необязательно даже смотреть в экран. Просто скажите: «Эй, Алиса, включи подкаст Отвратительных мужиков!». Умная колонка LG с голосовым помощником «Алисой» быстро справится с этой задачей, а еще включит будильник или музыку, посмотрит погоду и просто с вами поболтает.

Cappuccino&Catenaccio


Самое вменяемое русскоязычное шоу про европейский футбол с философским уклоном. Авторы — спортивный журналист со стажем Игорь Порошин и один из главных футбольных аналитиков России Вадим Лукомский.


Чемпионат. Подкаст


Лучший подкаст про Английскую Премьер-лигу прямо сейчас. Ведут его два сотрудника сайта championat — Кирилл Хаит и Григорий Телингатер.

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

Не перебивай


Захватывающие истории. Например, о том, как русский летчик стал работать пилотом гражданской авиации в Африке. Все описанное в подкасте происходило на самом деле!


8 историй из 90-х


Подкаст Русской службы Би-би-си о том, как жилось в 90-е — на примере вратаря сборной России по футболу Филимонова, защитников Белого дома и других ярких персонажей.


Трасса 161


Подкаст про маньяка из Хакасии, который на протяжении пяти лет насиловал и убивал женщин. Очень сильная журналистская работа и звук.


Глаголев.FM


Много подкастов при сайте «Батенька, да вы трансформер» с характерным стилем подачи. От социологического анализа детских страшилок до будней редактора.


Голос зоны


Подкаст «Медиазоны» про реальную рэп-группу, все члены которой сейчас сидят в тюрьме.


Перемотка


Истории из прошлого, сделанные из аудиодневников (как правило, записанных на кассетные магнитофоны). Еще один подкаст с мощной звукорежиссурой — к концу эпизода обычно хочется плакать.

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

Либо выйдет, либо нет


Реалити-шоу про то, как в 2019 году запускают подкастный бизнес в России. Подкаст — осознанная реплика одной из известных передач мира, американского шоу StartUp.


Кристина, добрый день!


Веселые интервью с создателями подкастов о том, зачем они это делают. Удобный способ узнавать о новинках.


А теперь немного важной информации. Вы можете выиграть классный монитор LG UltraWide 29WK600-W или умную колонку LG с «Алисой» в рамках месяца музыки и звука на Пикабу. Вот такие:

25 актуальных подкастов на русском языке, которые стоит послушать Длиннопост

Для этого нужно в октябре написать авторский пост на Пикабу по теме месяца, поставить тег #звук или #музыка и метку [моё]. Лучшие посты попадут в голосование, а дальше судьба монитора и умной колонки — в руках пикабушников и пикабушниц.


Текст: Виталий Волк

Показать полностью 4
Отличная работа, все прочитано!
