Друзья всех приветствую!

Ко мне обратился товарищ и попросил помочь воплотить его мечту в реальность.
Он хотел себе компьютер в столе, с жидкостной системой охлаждения, два независимых контура и медные трубочки. Предлагаю вам оценить мои труды.

Изготовление начинается с рамы: это столешница, ножки, перекладина жесткости и кронштейн.
Размеры клиент захотел 122 на 65 см.

Клиент захотел сочетание черного и белого цвета, в матовом исполнении.

Изготовление кастом СВО:

Отдельный контур под процесор

Отдельный контур под видеокарту

Два радиатора по 420 мм от EK, две колбы HEATKILLER, моноблок на процессор EK и водоблок на видеокарте EK, кулеры по 140 мм от Thermaltake и несколько метров медных труб.

Контур под процессор, здесь используется i9-9900K

Моноблок от EK отлично охлаждает i9 и цепи питания на материнской плате.

Много подсветки, но она легко выключается одной кнопкой.

Столешница поднимается и ты можешь полюбоваться своим компьютером.

Стекло и часть столешницы фиксируется в верхнем положении при помощи двух газлифтов.

Толщина такого ПК в столе приятно удивляет, им удобно пользоваться.

Вид сверху

Конфигурация ПК

Процессор: i9-9900K
Мать: ASUS ROG Maximus XI Hero

ОЗУ: G.SKILL Trident Z Royal (32 GB)

Видеокарта: EVGA RTX 2080 SUPER

SSD: Samsung 970 Pro (1024 GB)
HDD: WD Black (6 Tb)

Тест на нагрев в AIDA64 и FurMark

Процессор прогревался до 50 градусов

Видеокарта прогревалась до 55 градусов

Уровень шума (при пиковой нагрузке) около 36 db.

Что особенно радует, стекло, даже при пиковой нагрузке, остается комнатной температуры, на улице в момент теста было около 30 градусов.

Вся подсветка RGB и делится на несколько зон.

Можно отдельно включать подсветку в ножках, отдельно в столешнице. Любые цвета и выключается она одной кнопочкой.

Кабель питания от монитор и ПК соединяется внутри столешницы и через кабель канал в ножке выходит справой стороны.

На выходе ты получаешь всего лишь один кабель питания, что вставляется в розетку. Гигабитный Wi-Fi уже тоже установлен внутри.

Вставка в ножке на магнитах и легко снимается.

Можно легко обновить дизайн своего ПК в столе, просто поменяв эту вставку. Я их делаю из карбона, стекла и даже дерева.

Подставка от монитора не занимает место на столешнице и при этом его можно двигать во всех плоскостях.

Стекло использую закаленное, толщина 6 мм, по краю есть фаска, чтобы не было углов в 90 градусов.

Так-же есть тонировка, когда выключаешь подсветку, комплектующие почти не видно и тебя ничего не отвлекает, пользуешься, как обычном столиком.

Верхушка естественно герметичная, если пролить чай, внутрь жидкость никак не попадет.

Стол легко разбирается и удобно транспортируется в деревянном ящике.

Именно в такой упаковке, этот ПК В СТОЛЕ и отправился к моему товарищу (клиенту).

На изготовление такого проекта с нуля, у меня ушло 30 дней.

Спасибо за внимание! :)

Приветствую Pikabu! Я уже писал у вас статью про свой компьютер в столе и сегодня хочу показать вам свой новый проект.

Самый компактный и тонкий Компьютер в столе, что я делал.

Товарищ попросил изготовить для него ПК в столе, но с необычными габаритами и высокими требованиями.

У него был уголок из которого он хотел сделать себе компактный, игровой сетап.

Габариты этого уголка 93 на 160 см.

Пожелания клиента:

Габариты стола 92 на 65 см.

Внутри должно поместиться хорошее железо, с жидкостной системой охлаждения.

Два радиатора по 360 мм.

Столешницу обтянуть цельным куском кожи.

На передней части столешницы два USB 3.0 и полноценный картридер.

Сзади еще добавить шестнадцать USB 3.0

Цвет черный матовый, красные полоски на ножках.

Добавить на столешницу док с кнопками.

Первая кнопка включает блок питания, вторая кнопка включает сам ПК, а остальные четыре кнопки для управления освещением в его комнате.

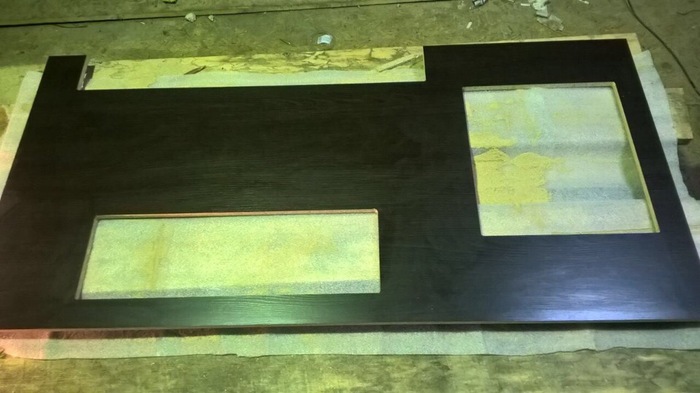

Я изготовил столешницу, по габаритам это 92 на 65 см.

Столешница с механизмом, стекло умеет подниматься и опускаться, чтобы легко заменить или обслужить комплектующие.

Изготовил направляющие для механизма и кожухи.

Придумал, как сделать съемный док с кнопками.

Основание будет крепиться за нижнею часть столешницы, а кабели от кнопок пустим через внутренний кабель-канал. Клиент сможет легко заменить кнопки, если ему захочется чего-то нового.

Самое сложное это основание.

Минимальная площадь, но все должно поместится внутрь и хорошо охлаждаться.

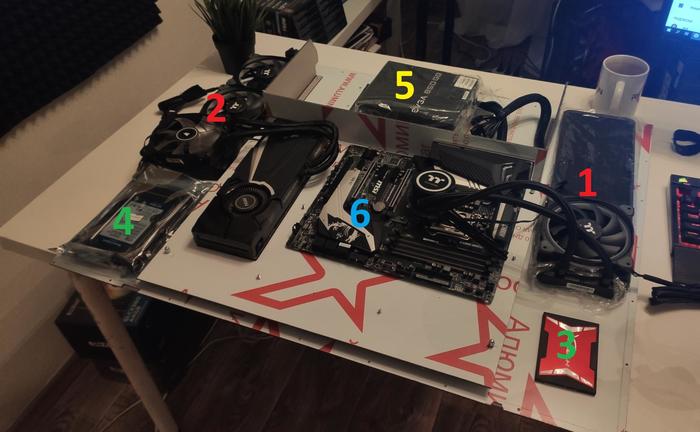

1 и 2 это радиаторы по 360 мм, для охлаждения процессора и видеокарты.

3 и 4 это лотки под SSD и HDD.

5 это кожух для блока питания, Wi-Fi модуля, синхронизатора кабелей и контроллеров.

6 это фальш панель с материнской платой и видеокартой.

Я решил сделать двойное дно, чтобы сделать кабель-менеджмент и спрятать все кабели.

Допустим в области питания 24 pin мы вырезаем кабель-канал и кабель прячем внутрь.

И так я делаю с каждым кабелем, что будет в этом компьютере, именно так получится создать чистоту и порядок внутри.

В самом основании много вентиляции.

Под материнской платой и видеокартой вдув холодного воздуха внутрь и по бокам, шесть кулеров отвечают за выдув горячего.

На изготовление ушло 25 дней.

Я поменял геометрию ножек в этой ревизии и добавил новую фишку.

Вставка в центре ножки теперь подсвечивается. Вживую, в темноте смотрится необычно, но мне по душе когда подсветки нет вообще.

Сами вставки я теперь делаю на магнитах и они съемные, их можно быстро заменить и обновить дизайн своего стола.

Изготовил черный стол, через год когда он тебе уже приелся, ты снял вставку в ножке и поменял ее на любую другую, тем самым легко обновил дизайн своего стола.

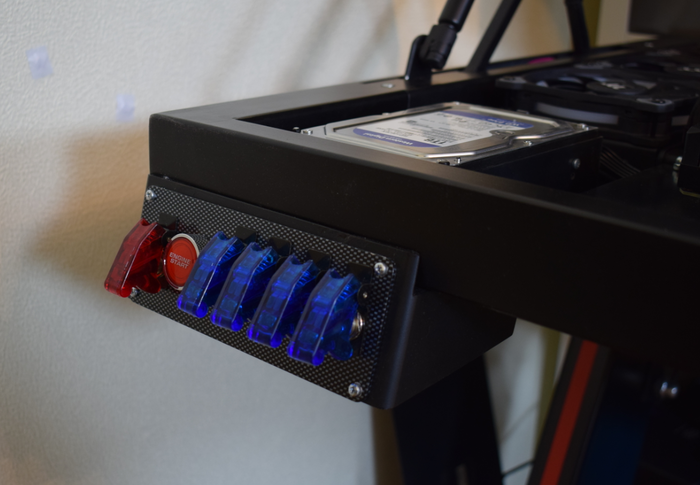

На передней части столешницы я установил два USB 3.0 и полноценный картридер.

И кнопочки для включения ПК и управление освещение в комнате, как и хотел мой товарищ.

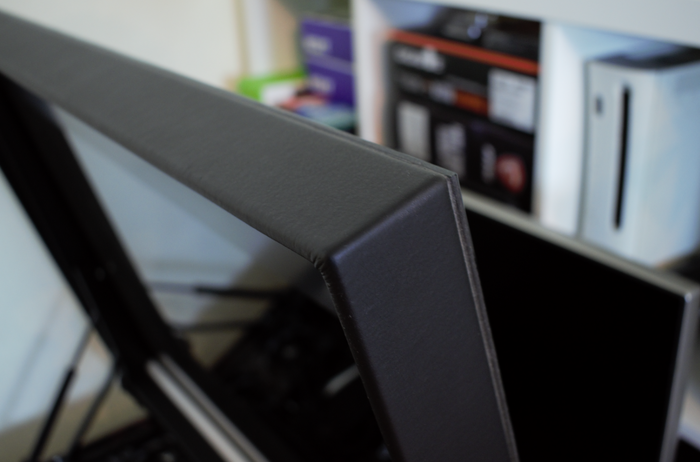

Столешница обтянута цельным куском кожи, без единого стыка.

На ощупь получился очень приятный столик.

Стол черного, матового цвета, на ножках красные полоски.

Угол наклона столешницы можно изменять.

Столешница поднимается и ты получаешь доступ ко всем комплектующим, их легко можно заменить или обслужить. Все сделано для максимального удобства.

Кронштейн изготовил под один монитор, он позволяет двигать монитор во всех плоскостях и не занимает место на столешнице.

Техническая часть.

Внутри установлен i9 9900K на материнской плате MSI Z390 GAMING PRO CARBON.

Для охлаждения процесора используется Thermaltake Floe Riing RGB 360 TT.

В AIDA 64 я получил 73-78 градусов, при самом тихом режиме работы кулеров.

Стеклянная столешница во время пиковой нагрузки на систему "нагрелась" до 27 градусов.

Шум при пиковой нагрузке (я одновременно включал AIDA64 и FurMark) составлял 35-38 дб.

Расстояние 40 см от стола.

Стол доставлен к новому владельцу домой.

Вот его сетап на данный момент.

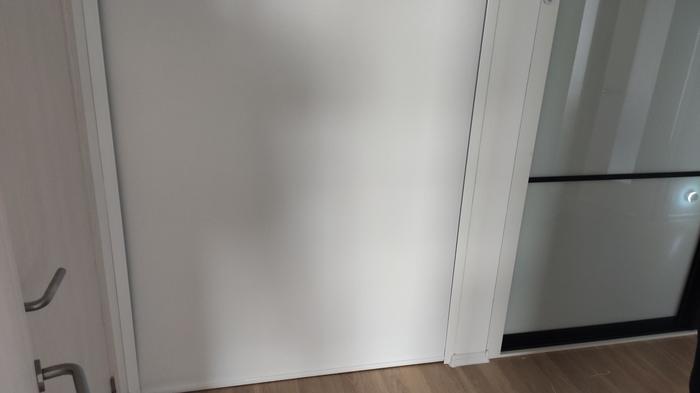

Тут установлена штора с электроприводом.

На этом все, спасибо за внимание!

Приветствую Pikabu!

Я уже писал у вас статью про свой компьютер в столе, и тогда вы задали огромное количество вопросов. Было много скептиков, которые банально не верили в работоспособность моего проекта, в этой статье я отвечу всем скептикам и разберу ваши основные вопросы.

Маленькое вступление о том, что мы сегодня будем тестировать!

Это моя модель ПК в столе, спроектирована и изготовлена лично мной.

Габариты 122 на 65 см, толщина столешницы 7 см.

Есть возможность установки двух мониторов.

Можно установить любые комплектующие: любые материнские платы, любые видеокарты, два любых радиатора, две любые колбы для жидкости. Два посадочных места под HDD и четыре под SSD.

Демонстрация механизма для подъема столешницы.

Тут по паре направляющих с каждой стороны и два газлифта. Столешница фиксируется в верхнем положении.

Сейчас изготавливаю еще несколько новых моделей, но о них чуть позже.

Давайте перейдем к самому интересному!

Внутри установлено следующее железо:

Процессор: Intel i9 9900KF

Материнская плата: MSI MPG Z390

Видеокарта: Gigabyte RTX 2080 SUPER

ОЗУ: 32 GB DDR4 (Разгон до 3600 Mhz)

СВО: Thermaltake Pacific C360

Кулеры: Thermaltake Pure 12 ARGB (6 штук)

Блок питания: Chieftec 750W

Рейзер: PCI-e 16x на 40 см

SSD: SanDisk

Было много комментариев, где люди писали, что столешница будет сильно греться, некоторые даже заявляли, что на ней можно будет готовить яичницу!

Давайте проверим это.

Запускаем AIDA64 и FurMark, чтобы загрузить наш ПК в столе и спустя некоторое время замеряем температуру стекла при помощи термодатчика.

Температура в зоне процессора получилась около 25 градусов, что является комнатной температурой, оно и очевидно, ибо на процессоре у нас стоит водоблок.

Теперь повторим этот тест, но замерим температуру в зоне видеокарты

RTX 2080 Super работает при пиковой нагрузке со стоковым, воздушным охлаждением.

Никакую яичницу ты тут точно не приготовишь, при пиковой нагрузке у нас получается 32 градуса. Если поставить на видеокарту водоблок полного покрытия, очевидно, что температура стекла в этом месте упадет, до тех же 25 градусов.

Многие еще переживали насчет прочности стекла.

Я использую 6 мм закаленное стекло и любые легкие удары и хлопки оно легко переживет.

Это скриншот из видео, где я с приличной силой стучал по столешнице.

Очевидно, что разбить и сломать можно что угодно, но такую цель я не преследую.

Было много комментариев насчет вибрации.

Мол комплектующие будут сильно вибрировать, и ты будешь испытывать дискомфорт сидя за таким компьютером в столе. Специально для всех скептиков я придумал тест.

Будь там даже малейшая вибрация, монетка точно сразу упала, но никаких вибраций, даже во время стресс-тестов там нет.

Было еще много вопросов по поводу уровня шума.

У меня стоит шумная помпа от Thermaltake, но даже с ней показатели вполне адекватные.

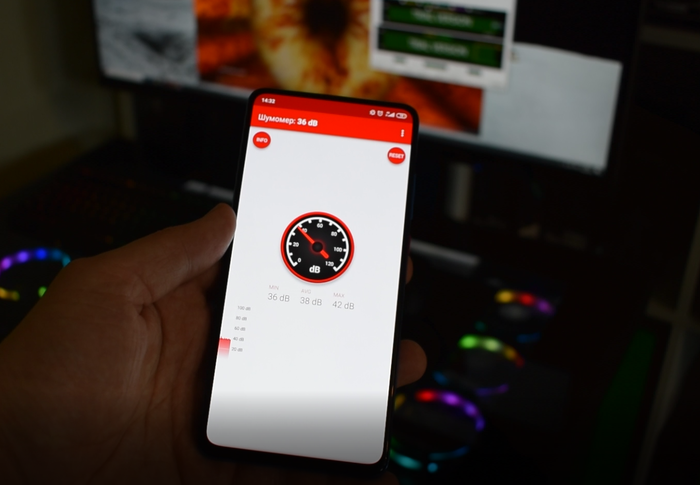

Я взял свой телефон, включил приложение для измерения шума и положил его на саму столешницу.

В этот момент я снова включил AIDA64 и FurMark, чтобы нагрузить систему.

Google подсказал мне, что это адекватные показатели шума для компьютера.

Цитата: Уровень шума исправного современного компьютера находится в пределах от 35 до 50 дБА. Если в компьютере установлен плохо сбалансированный вентилятор, то он, особенно на первых минутах после включения, может достигать 55 дБА и более.

Следующий миф: комплектующие внутри такого тонкого стола будут сильно греться и перегреваться.

Напомню, толщина стола всего 7 см, тоньше я еще не видел.

Это очень легко проверить!

Все кулеры работают в Silent mode, я включаю AIDA64, и наш горячий intel i9 9900K нагревается до 70 с небольшим градусов. Вполне адекватные показатели для горячего процессора и далеко не топовой СВО.

Простите за качество, это скриншоты из видео тестирования.

Повторим подобный тест с видеокартой.

Включаем FurMark, скорость кулеров оставляю в автоматическом режиме (она держалась на уровне 65%), и получаем 70 градусов на RTX 2080 SUPER со стоковым охлаждением. Никакого перегрева быть не может.

Почему так?

В моем столе есть прямой поток для вдува холодного воздуха (под комплектующие) и прямой поток для выдува горячего воздуха. Следовательно в столе есть адекватная циркуляция и в целом большой объем воздуха.

Если поставить эти комплектующие в обычный системный блок, вы получите такие же температуры.

Следующий миф о том, что железо в таком столе невозможно заменить и пользоваться таким сетапом неудобно. "КАК ОБСЛУЖИТЬ ЖЕЛЕЗО", писали комментаторы.

Именно мой ПК в столе и проектировался с контекстом максимально удобного использования в быту и возможности для полноценного апгрейда.

Я поднимаю верхнюю часть столешницы, она фиксируется в этом положении, и я получаю доступ ко всем комплектующим.

Мне кажется, что здесь это даже удобнее чем в обычном системном блоке.

Внутри я установил два кожуха.

За этим кожухом прячется блок питания, трансформатор для подсветки, RGB контроллер и синхронизатор (чтобы соединить кабель питания от бп и монитора).

За этим кожухом прячутся все кабели от самого ПК, кабель-менеджмент.

Очевидно, что кабелей в таком ПК много, если эти кожухи снять, я получаю доступ ко всему!

Все кабели можно быстро отключить или заменить, комплектующие меняются буквально за секунды.

Кабели хоть и спрятаны внутри, но получить к ним доступ максимально просто.

Внутрь можно установить любые материнские платы, любые видеокарты и почти любые кастом СВО.

У меня у самого стоит кастом СВО, но на гибких шлангах, ибо это тестовый стол, и я часто тут меняю комплектующие, поэтому делать жесткий контур - не вариант. В другой модели будет установлен контур и цветная жидкость.

Многие интересовалось, а куда подключать девайсы.

Тут все просто, на передней части столешницы у меня есть два USB 3.0, под мои задачи их хватает.

Все остальные входы и выходы выведены на заднюю часть столешницы. Они все функционируют, и к ним есть доступ.

В следующем столе на передней части столешницы будет установлено два USB 3.0, один USB Type-C, Jack 3.5 mm и картридер.

Ну и конечно подсветка!

Я не особо большой любителей RGB и мне по душе, когда внутри столешницы вообще нет подсветки. Так ты сидишь за обычным столиком и не видишь комплектующие. Я использую 6 мм, закаленное, тонированное стекло.

Мне нравится именно подсветка в ножках, в вечернее время она создают приятную атмосферу и совсем тебя не отвлекает.

Многие еще писали "ДА ЗА ТАКИМ СТОЛОМ ДАЖЕ ЧАЙ НЕ ПОПЬЕШЬ!"

Верхняя часть столешницы герметична, поэтому если я проливаю жидкость на стол, внутрь она не попадает, и с моим ПК ничего не случится.

Многие еще недоумевали от толщины стола. Как в 7 см толщины может уместиться видеокарта, ведь она явно занимает больше места?

Все очень просто, именно благодаря Riser PCI-E 16X получилось сделать такой тонкий стол.

Видеокарта установлена вне материнской платы, так и смотрится эффектнее и занимает места она значительно меньше. Такой Riser никак не влияет на производительность видеокарты.

Я использую модель на 40 см.

Можно использовать либо один монитор с диагональю до 42 дюймов, либо два монитора с диагональю до 32 дюймов.

И что самое важное, мой кастом кронштейн вообще не занимает место на столешнице, в отличие от любой стоковой подставки для монитора, но при этом позволяет двигать монитор во всех плоскостях.

Три главных плюса компьютера в столе, которые я выделил сам для себя!

Больше нет большого системного блока под столом. Твой ПК занимает минимум места и при этом вызывает вау эффект намного больше, чем любой классический вариант компьютера.

Больше нет десятка кабелей, что тянутся от ПК.

От самого ПК в столе выходит всего ОДИН КАБЕЛЬ ПИТАНИЯ, что вставляется в розетку. Это кабель питания и для монитора, и для ПК. Очень удобно и ничего лишнего не болтается под ногами, внутри столешницы можно объединить до 4х кабелей питания от разных девайсов. В ножке есть кабель-канал для кабеля.

И главный плюс это КАСТОМИЗАЦИЯ

Огромный простор для создания идеального продукта под конкретные задачи.

Допустим, следующий стол, что я делаю, будет по габаритам 92 на 65 см.

Он поместится в небольшой уголок комнаты и будет занимать минимум места, при этом внутри будет установлен i9 9900K + Z390 + 32 GB DDR4 + GTX 1080 Ti и все это на воде.

На самой столешнице будет кнопка включения, два USB 3.0, один USB Type-C, Jack 3.5 mm, картридер и управление освещением в комнате. На стекле лазером будет вырезан никнейм, а сама столешница будет обтянута кожей.

В другой модели изменится геометрия ножки и вставка по середине будет съемная, на магнитах.

Можно будет сделать черный стол, а вставку всегда можно будет заменить на другую, тем самым обновив дизайн своего столика. Добавится небольшая подсветка еще и в саму ножку.

На изготовление одного столика у меня уходит около 20-25 дней.

По материалам, тут довольно много затрат, поэтому если захотите изготовить такой же, готовьте адекватный бюджет.

Надеюсь, вам было интересно ознакомиться с моим проектом, Pikabu спасибо за ваше внимание!

Приветствую, без долгого вступления.

Я фанат компьютеров в столе и делаю разные варианты сборок.

Свой прошлый ПК в столе я удачно продал и решил сделать новый, исправив многие нюансы, что мне не понравились в прошлой итерации.

Сейчас изготовил новую модель ПК в столе! 😎👍🏻

Это разобранный вариант, занимает минимум места. Тут сама столешница с комплектующими, две ножки, перекладина жесткости и кронштейн для монитора.

Стол помещается в багажник любого, обычного автомобиля.

Собрать и разобрать можно буквально за 10 минут.

Здесь видно, как подсветка из ножек подключается к столешнице, это обычный коннектор RGB и тут еще отлично видно сетевую евровилку с выключателем. В эту вилку подключается кабель питания от столешницы. Кабель питания от монитора и блока питания внутри соединяются, на выходе имеем всего один кабель. Дальше через кабель канал в ножке, сам кабель питания выходит в самом низу и вставляется в розетку. По итогу имеем систему всего с одним кабелем.

Габариты этого стола: 7 см толщина столешницы, 121 см длина, 65 см ширина. Идеальный вариант для монитора в 27 или 34 дюйма.

Перекладина жесткости крепится к двум ножкам и банально прикручивается при помощи четырех гаечек. Следом, на это основание, мы уже устанавливаем саму столешницу.

Кронштейн для монитора соединяет перекладину жесткости и саму столешницу, соответственно стол становится еще жестче и устойчивее.

Столешница поднимается и удерживается в верхнем положении при помощи двух газлифтов. Всегда можно быстро залезть внутрь стола и поменять железо, либо банально полюбоваться своим эксклюзивным ПК. Сейчас внутри стоит лишь муляж комплектующих, для того, чтобы вы понимали компоновку железа.

Внутрь можно установить абсолютно любые комплектующие. Полноценные ATX матери, любые видеокарты, любые блоки питания. Есть два места под HDD и SSD, плюс установка еще двух M2 SSD на матери.

Охлаждается все это при помощи кастом СВО, можно собрать контур на жестких или гибких трубках, внутри помещается два радиатора по 360 мм, две помпы и два отстойника.

Я использую 6 мм закаленное стекло, оно максимально затонировано, поэтому когда выключена подсветка внутри столешницы, комплектующие ты не увидишь, это сделано, чтобы они тебя не отвлекали. Если включить подсветку, то все сразу станет видно и ты сможешь полюбоваться эксклюзивным ПК в столе.

В каждой ножке есть два подпятника, чтобы менять угол наклона столешницы.

На самой столешнице есть два USB 3.0 и кнопка включения ПК, на кронштейне для монитора, есть док-станция для телефона, две кнопки для управления подсветкой и еще два USB 3.0. Все остальные порты (3.5 mm jack, USB, HDMI) на задней части стола.

Кастомный кронштейн для монитора подходит под любой монитор.

Он не занимает место на столе, но при этом монитор можно двигать во всех плоскостях, менять угол наклона и менять высоту.

Все вентиляционные отверстия закрыты пылевыми фильтрами, поэтому внутри стола всегда будет чистота, никакая пыль внутрь не попадет.

Сама столешница герметична, если разлить чай, внутрь жидкость никак не попадет.

Главная фишка такого сетапа, это конечно полное отсутствие кабелей (он всего один) и никаких больше системных блоков под ногами.

Сам стол только доделал, как установлю уже финальный вариант железа, сделаю еще фоточек. На этом пока все, спасибо за внимание.

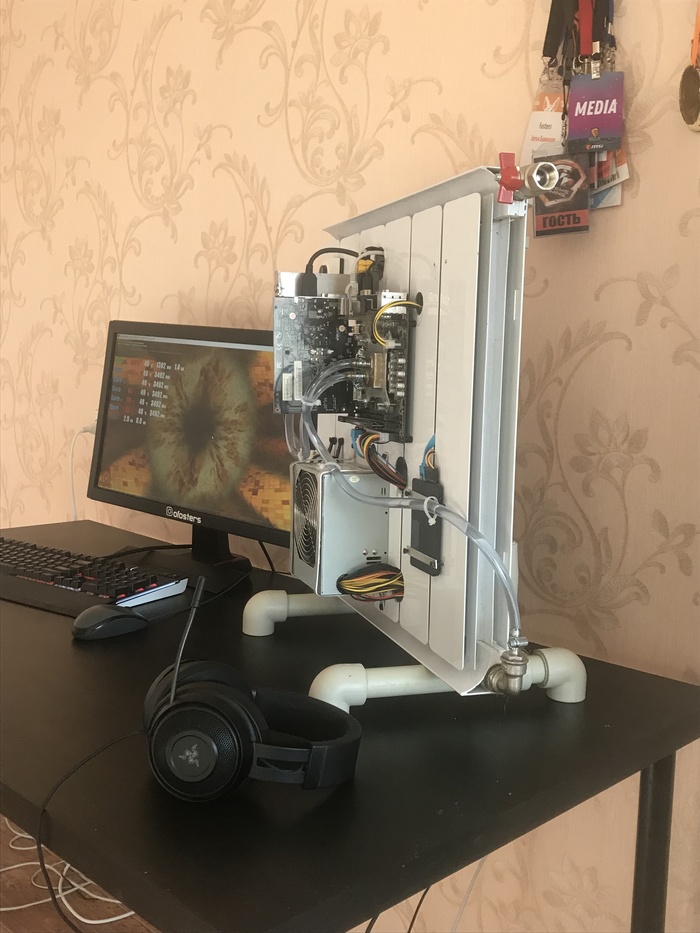

Назвать этот колхоз можно просто "КОМПЬЮТЕР ДЛЯ САНТЕХНИКА"

Привет, решил разбавить вашу ленту своим фановым проектом из категории КОЛХОЗ.

Давно мечтал собрать полностью пассивную систему охлаждения, без каких либо кулеров и тд.

В итоге выделил на все один вечер и остатки материалов.

Радиатор немецкий, внутрь залил почти 5 литров жидкости, отводит тепло идеально :D

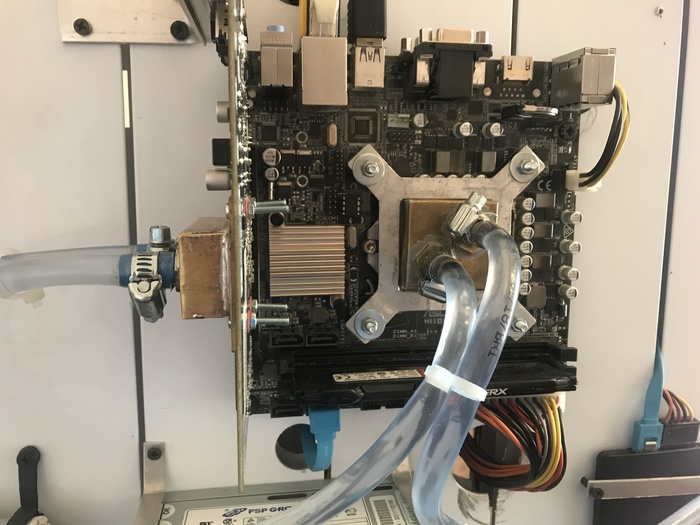

Водоблоки на видеокарту и процессор спаял сам, плюс крепления.

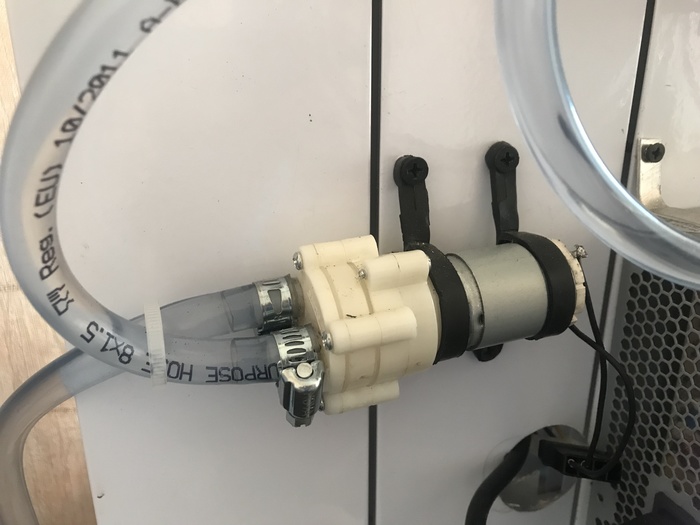

Помпу поставил из аквариума, работала она на 12V, я подключил на 5V, чтобы добиться максимально тишины.

Железо стоит довольно слабенькое, но за час в AIDA64 нагревается до 50 градусов.

Теперь хочу ради фана поставить туда горячий FX и RX290.

Будет норм карта, сделаю под нее водоблок с полным покрытием.

Звонок выполняет кнопку включения компьютера, колхоз, так колхоз :D

Я даже постарался сделать некий кабель-менеджмент.

Собрал этот колхоз только ради фана.

Спасибо за внимание.

Собрал себе кастом сетап за 20 дней.

Это уже мой второй стол, который сейчас я решил довести до ума.
Предлагаю вам оценить мою работу :)

Внутри стоит Ryzen 2700x + GTX 1080 Ti, полный конфиг внизу.

Сам процесс сборки и создания.

Главная фишка этого стола - столешница.

Она легко поднимается и опускается.

Вот как поднимается и опускается столешница

https://vk.com/video-58662334_456240425
https://vk.com/video-58662334_456240432

Когда чертил стол вдохновлялся фильмом Звездные Войны.

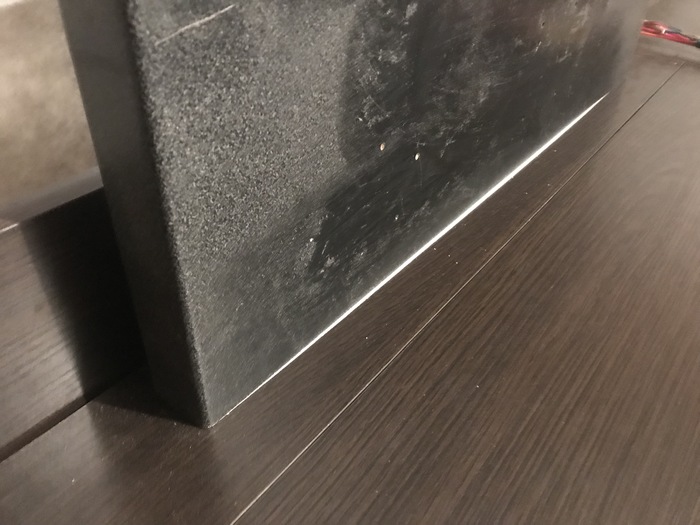

Самый тонкий вариант на данный момент, тоньше на Ютубе не видел.

Столешница под углом, для более удобной посадки.

Даже в таком виде мне самому очень нравится.

В ножке есть пазы для крепления к столешнице, стол полностью разбирается.

В финале все кабели будут спрятаны внутри столешницы.

Тут пошла работа над основанием.

Этот кожух будет играть очень важную роль и поможет спрятать все кабели питания от комплектующих.

Горячий воздух выбрасывается вниз, на ноги не дует, ибо радиаторы не просто так стоят сбоку.

И снаружи и внутри стол обтянут кожей.Это самый лучший способ придать металлу домашнего уюта и теплоты, да и в целом кожа приятна на ощупь.

Внутри две водянки от NZXT, на видеокарте и на процессоре. Тут пока беспорядок, но в финале кабелей не будет видно вообще, а блок питания будет спрятан за кожух.

Весь стол легко разбирается и поместиться в багажник даже самого маленького автомобиля.

В каждой из ножек есть кабель канал.

Само основание уже с железом.

Сборка стола тоже простая, справится любой.

Кабели еще не стал прятать, ибо стол не готов. Осталось исправить пару моментов по железу и купить новый моник.

Получился компактный сетап. Я студент и живу в однушке, компактность для меня важна :)

Конфиг компьютера в столе:

Ryzen 2700X в разгоне до 4.3

GTX 1080 Ti

16 GB DDR4 3200
M2 SSD на 1 Tb

Две водянки NZXT X62, для CPU и GPU

Мониторы будут обновлять на один с диагональ в 43 дюйма.

Подсветка выключается одной кнопкой, на счет этого не переживайте.

Спасибо за внимание, на все ушло около 20 дней.

Стол буду доделывать и дальше и доводить до идеала.
