Электрошлак, ЭКЛ, ЭШП - 10 лет практики, сегодня юбилей. Много фото
Основная проблема новичков, это не знание тех процесса, по какой-то причине народ убежден, что если ЭШП это 0% брака, качественный металл польется рекой. Однако все не так. В ЭШКЛ к примеру, даже при наличии хорошей базы практики, никак не избавиться от шлаковых включений 50мкм. Недогрев, не раскислили шлак, не верный режим плавки, не верно подобраны модификаторы, усадочная раковина и подусадочная в слитке, рванины при ковке, размытие тигля - все это, Вас, ждет в начале практики и это даже не 10%. Опыт и постоянные консультации помогают частично решить проблемы, но отработка тех процесса занимает не дни, а месяцы. У каждой марки свой шлак, АНФ-6 универсальный шлак только для низко легированых марок. Результат работы ниже на фото, в т.ч. и "косяки". Установка Трансформатор 80В-54В-28В - 1500А-4200А-6000А. Марки: 06хн28мдт, хн35вт, хн78т, х20н80, хн60вт, хн32т, хн45ю, нп2 и подобные. Переплав Индукционный, эшкл, ЭШП. Максимальный вес 600кг, максимальный диаметр отливки ЭКЛ 640мм, максимальный диаметр ЭШП кристаллизатор 300мм. Ковочные режимы обжатия на всех марках в зависимости от технологии ковки есть на все марки в т.ч. РКМ, Пресс, Молот, РСП. Фасонные отливки всех видов, центробежные отливки - я не делаю. По технологии ЭШП в т.ч. подбора шлака, не консультирую P.S Извиняюсь за повторы фото.
Слитки под ковку для РКМ

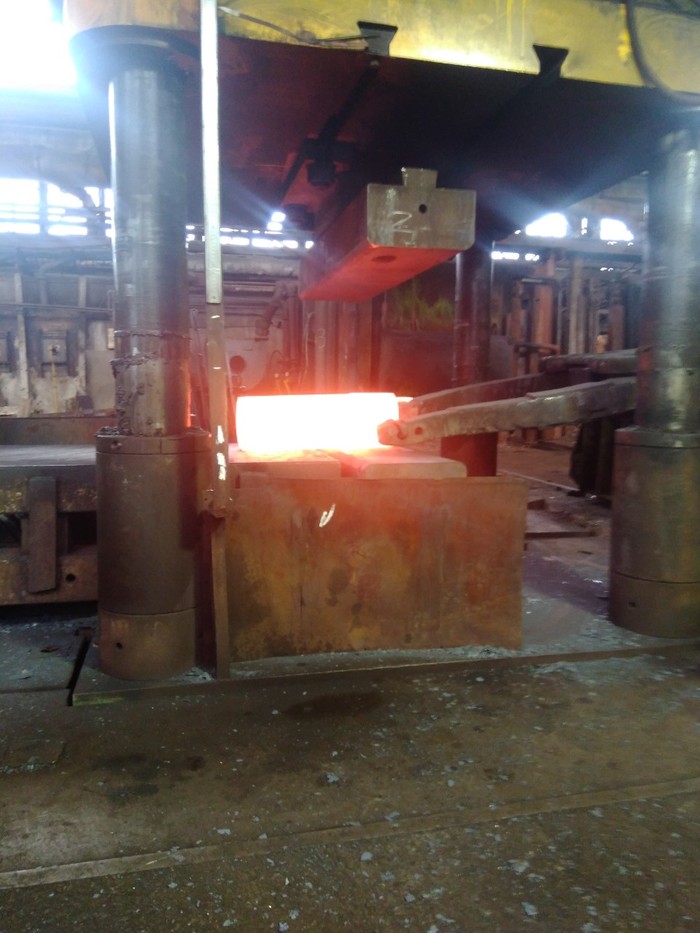

Ковка слитка на прессе 2000тн ЧТЗ, фото заказчика
Ковка РКМ

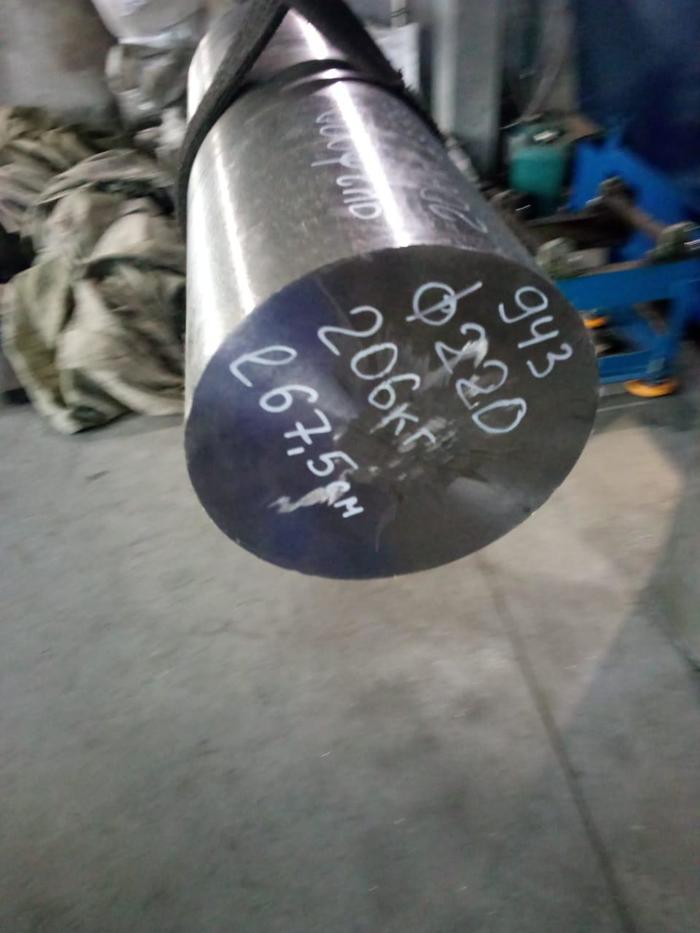

Слиток марки 06хн28мдт для ковки после обдира поверхности

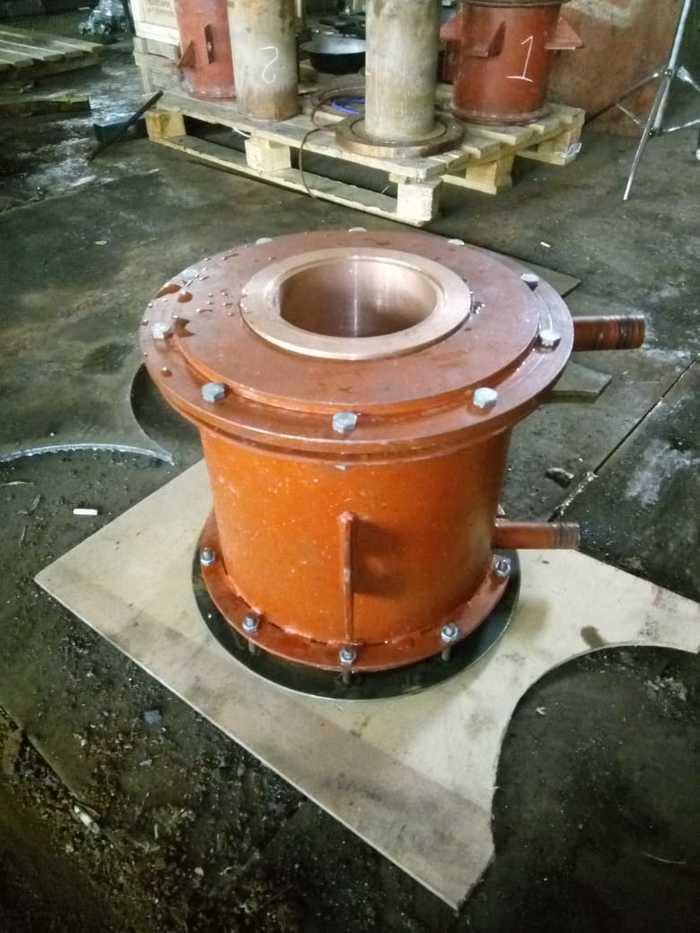

Кристаллизатор ЭШП 150 диаметр
ковка на прессе слитка хн60вт
Заготовка под фланец литая. Старое фото. В настоящий момент литые фланцы по госту не допустимы
Ковка на РКМ

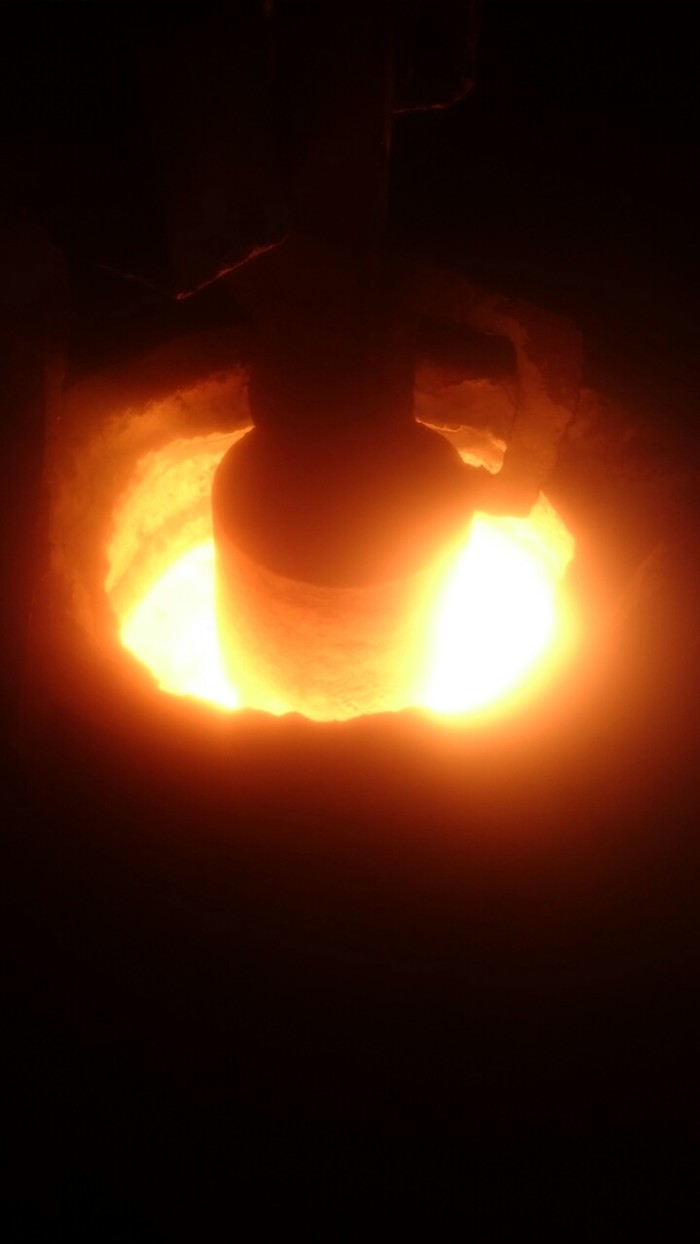

Тигельная плавка электрода марки хн78т

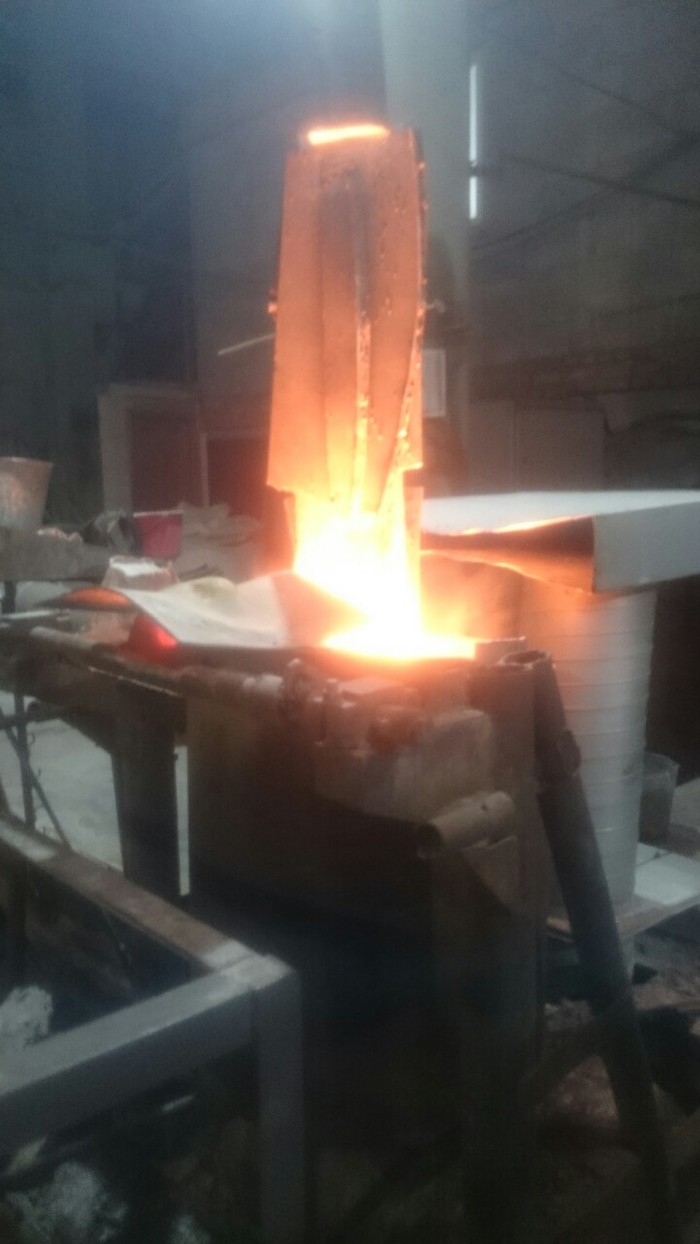

Выведение усадочной раковины методом доплавки в кокиль, самая опасная операция
Слиток 06хн28мдт. Поверхность не качественная. Брак. Вес 460кг.
Ркм, повтор фото

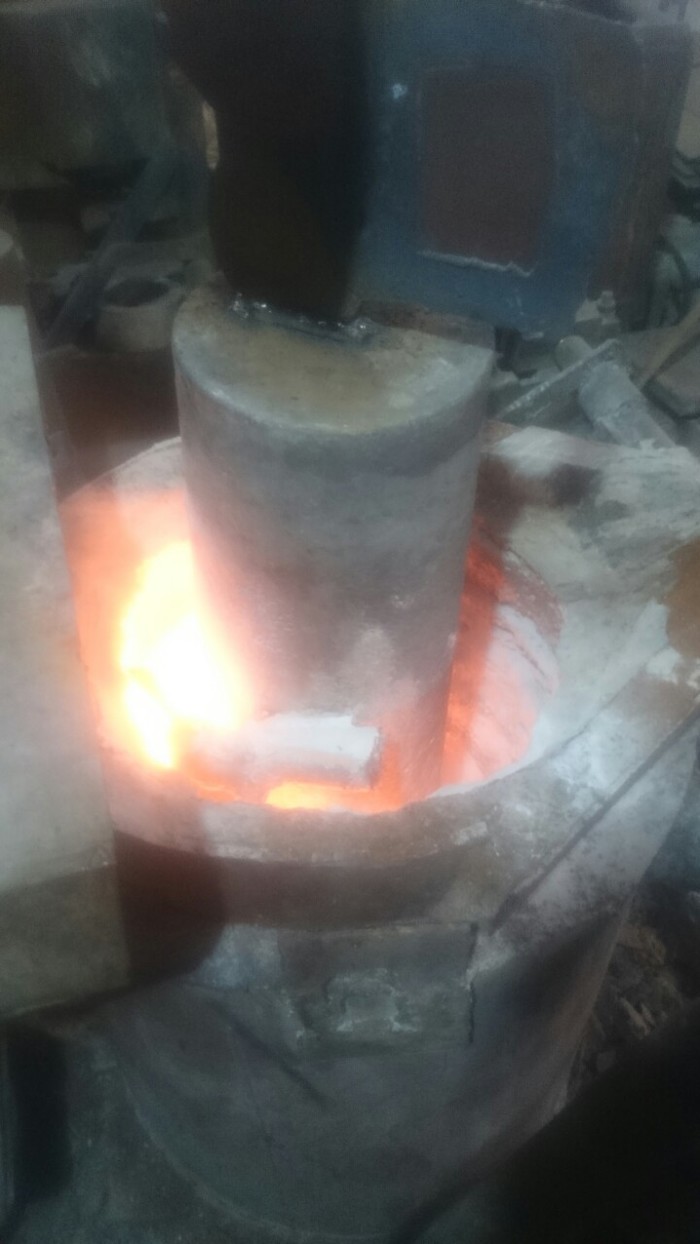

Плавка в тигле диаметр электрода 240-280мм, конусный электрод. марка ЭИ943

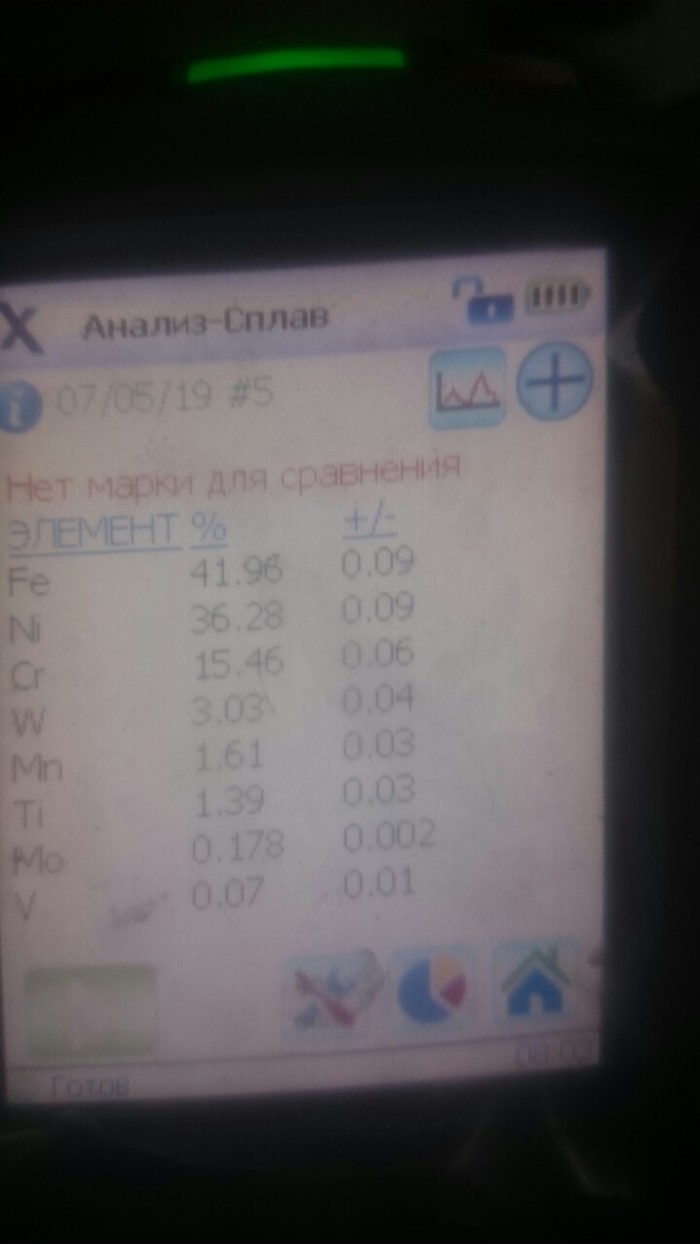

Хим анализ на "пистолете" попадание в марку хн35вт, после пистолета идет химия на ДФС-500, на кремний и углерод в частности, показания отличаются на 1-5% по титану, никелю и хрому из-за неметалов которые пистолет не определяет

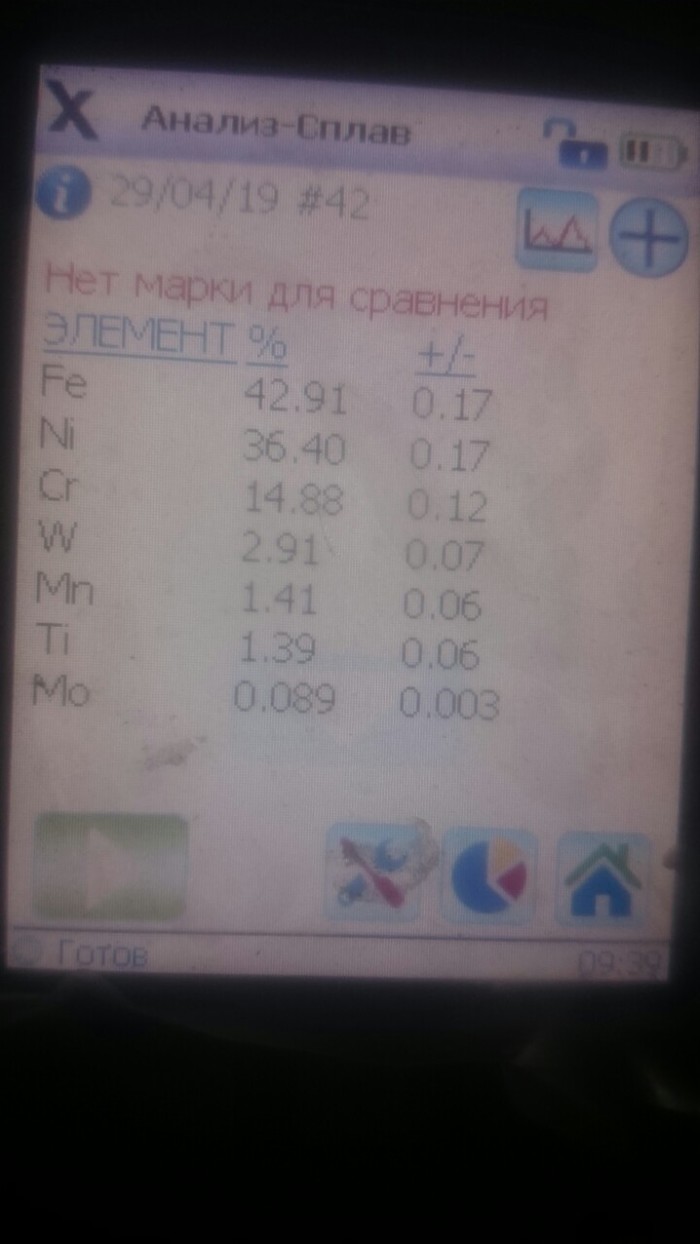

хн35вт химия по "пистолету"

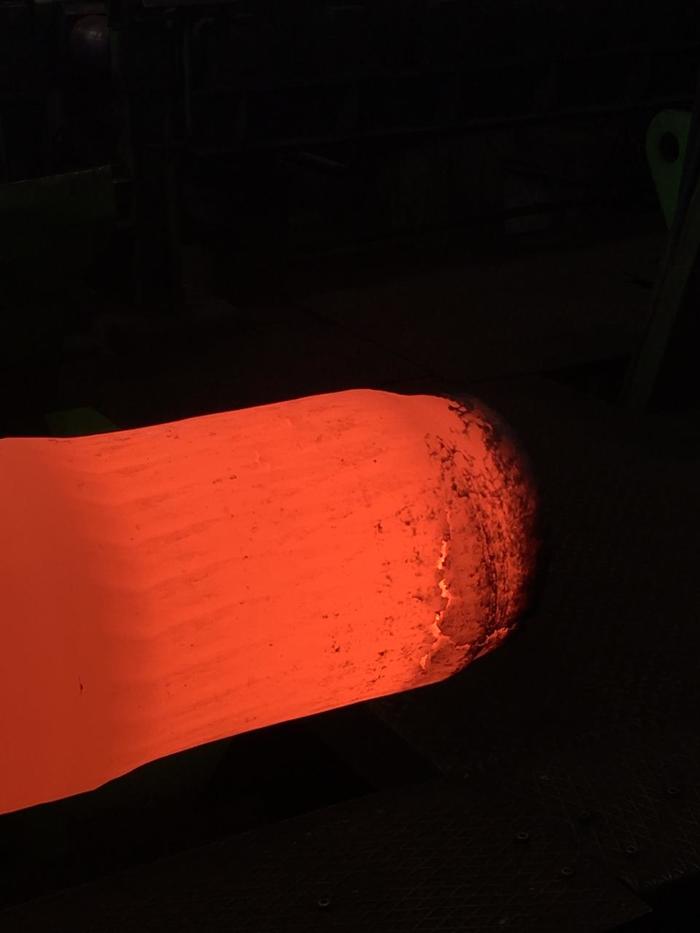

брак при ковке со стороны литника, пошла рванина

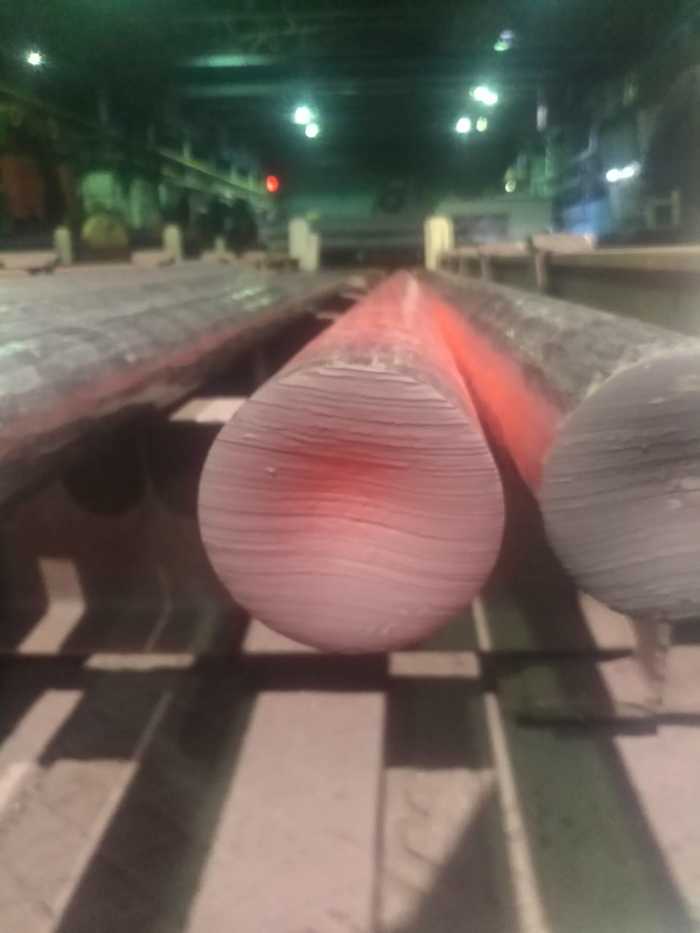

кованые круги марки 06хн28мдт методом РКМ

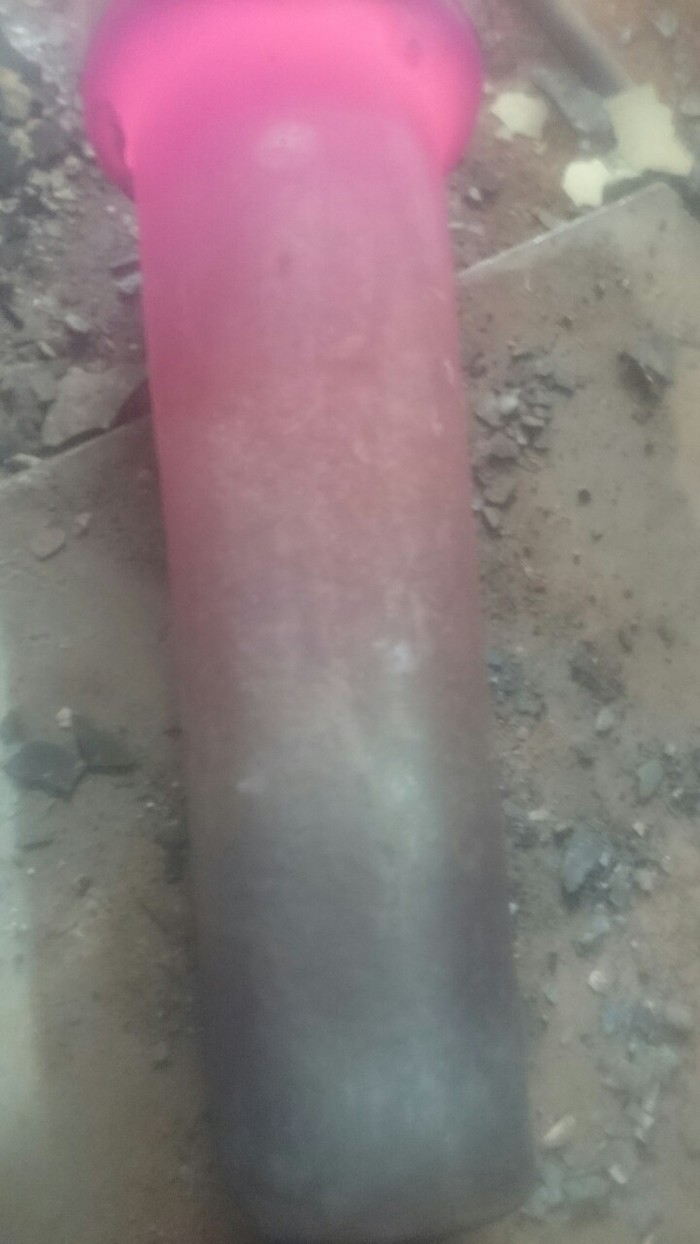

Слиток хн78т, поверхность хорошая, отковался, затем прокатался в 18 диаметр.
Кристализатор ЭШП. 300 димаметр
