31

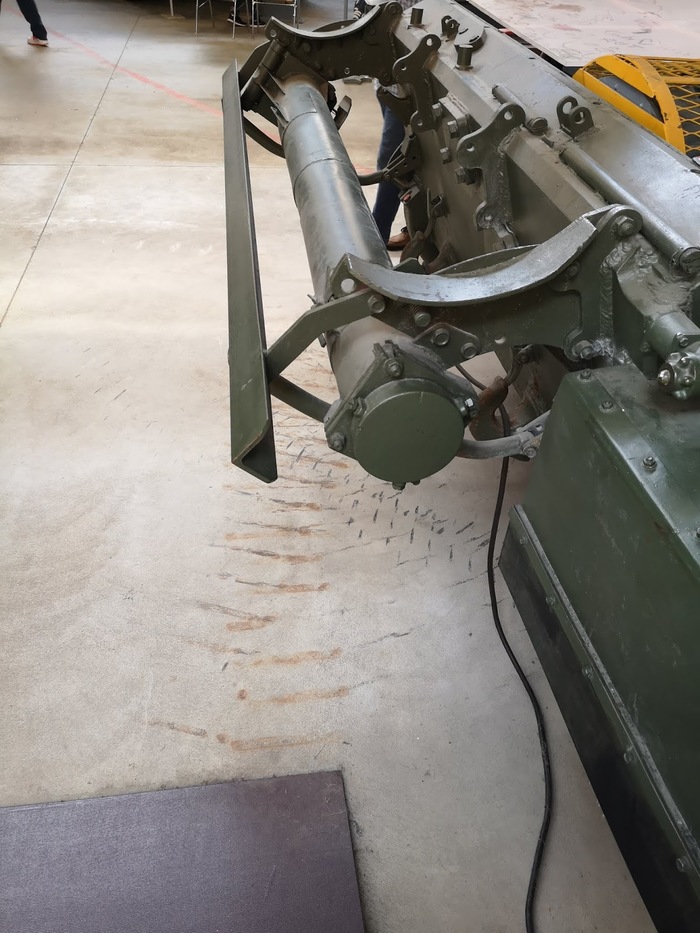

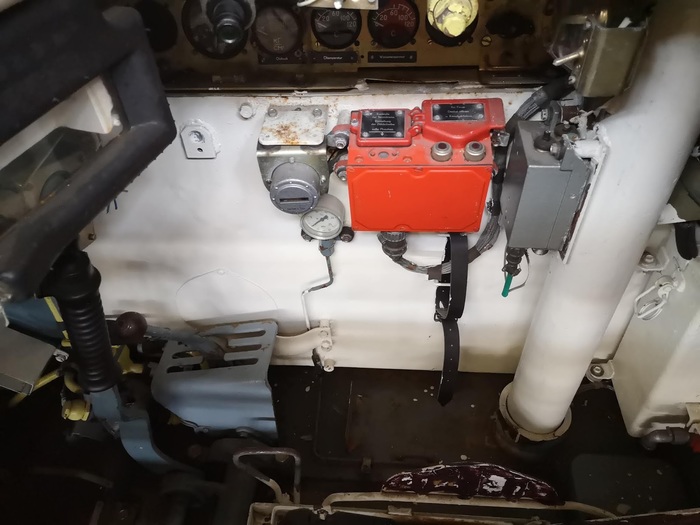

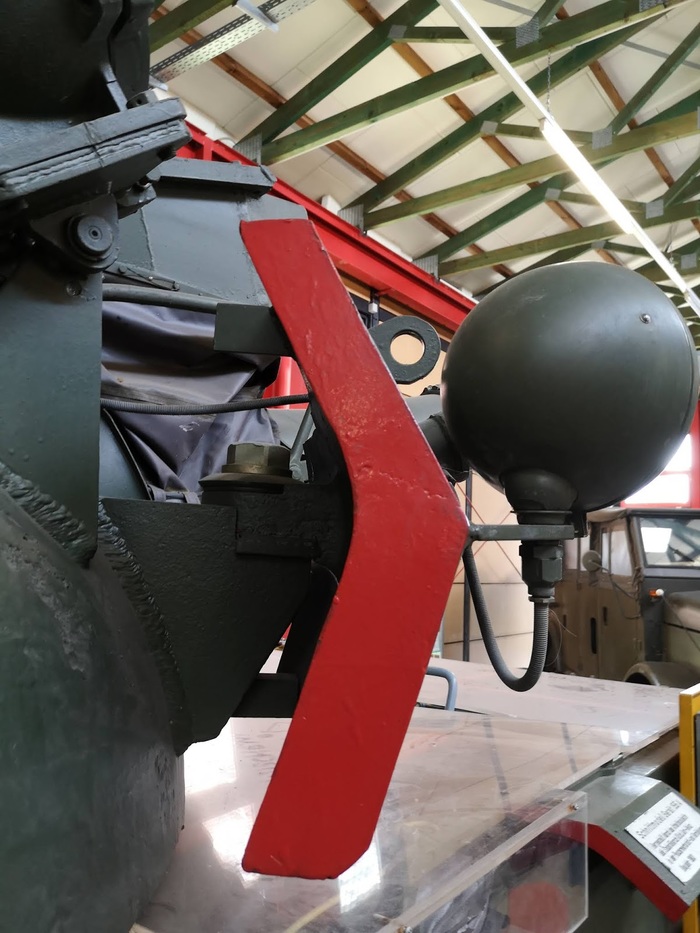

Т-55АМ2 в разрезе

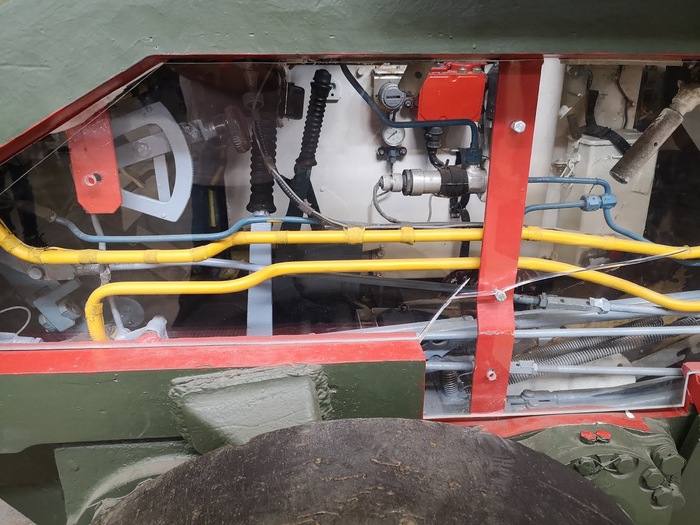

Еще один экспонат panzermusem. Учебный макет принадлежавший ННА ГДР.

Одна из самых совершенных модернизаций танка Т-55 выполненная в советские времена в ЧССР. На танк установлена СУО «Kladivo», усиление брони корпуса и башни аналогична Т-55М (АМ). Противоминная защита механика-водителя повышена за счет дополнительного бронирования днища путем приварки к нему снаружи каркаса из броневых листов толщиной 20 мм.

Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост

Чехословакия получила лицензию на производство танков в 1964 году. Сначала на заводе ZTS (Zavod Trucanske Strojarne) в словацком городе Мартине выпускали Т-55, а с 1967 по 1982 год — Т-55А, всего построили 3820 единиц.



В 1980-х годах здесь была принята оригинальная двухэтапная программа модернизации, конечным итогом которой стал чешский Т-55АМ2. На первом этапе на танки устанавливалась разработанная в Чехословакии система управления огнем «Кладиво» («Kladivo») с баллистическим вычислителем и лазерным дальномером — ее применение существенно повысило точность стрельбы на дальностях до 4000 м. Затем в задней части башни установили приборы системы детектирования и индикации SDIO, которая оповещала экипаж о подсвете танка лазерным прицелом противника. Танкам, прошедшим такую модернизацию, присвоили индекс Т-55АМ1.

Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост

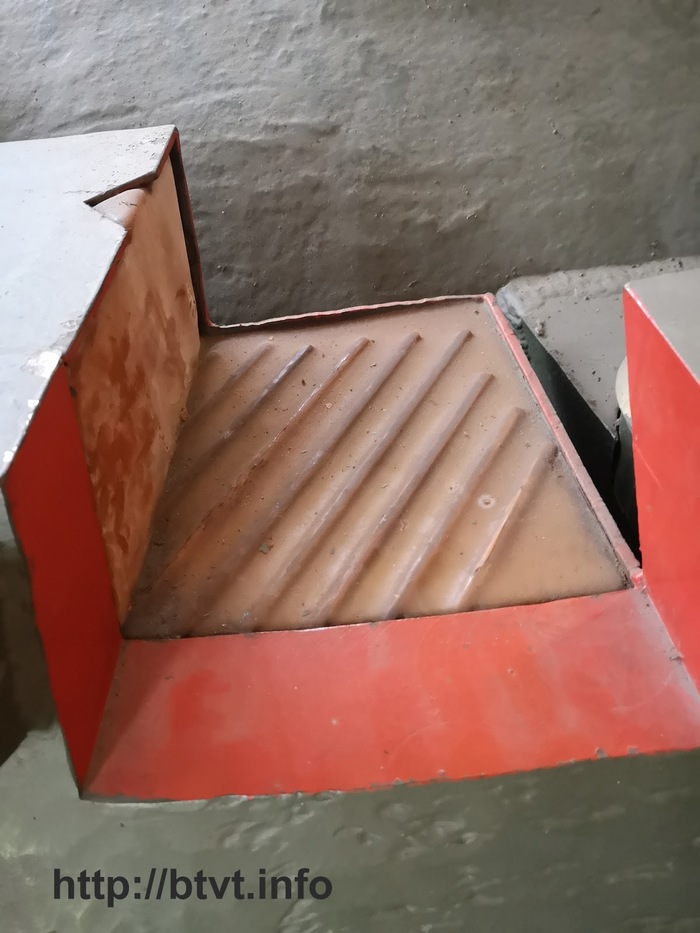

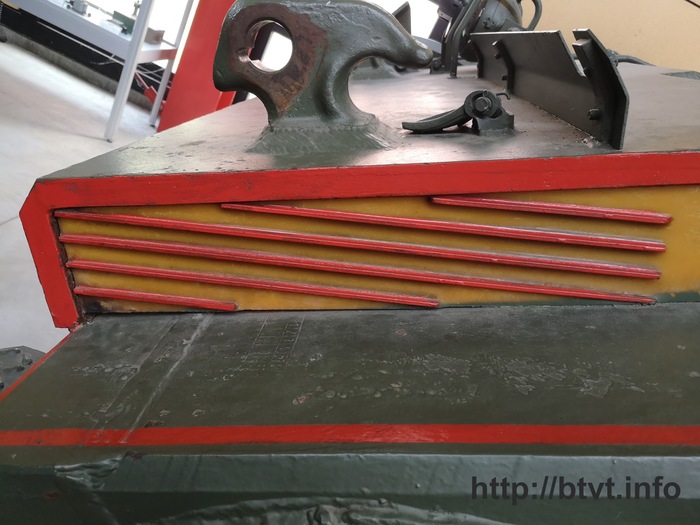

Броневая защита танка Т-55. Корпус и башня изготовлены из броневой стали средней твердости. Корпус сварной, имеет в плане прямоугольную конфигурацию с местными уширениями под опо­ру башни большого диаметра. Нос корпуса имеет форму горизон­тального клина с большими углами наклона верхнего (60°) и ниж­него (55°) листов к вертикали. Стык нижнего и верхнего листов выполнен в виде широкозахватного сварного шва со сквозной про­варкой на всю толщину броневых деталей. Вертикальные борта корпуса представляют собой цельные листы с местными прива­ренными уширениями для размещения опоры башни. Корма жест­ко связывает левый и правый борта танка по всей высоте. Днище имеет корытообразное поперечное сечение. Наклонная часть дни­ща уменьшает высоту бортов примерно на 230 мм и сокращает массу танка более чем на 1000 кг. Подбашенный лист усилен по­перечной угловой балкой для обеспечения необходимой жесткости. Жесткость соединения днища с кормовым листом обеспечивается тремя продольными и двумя поперечными внутренними приварен­ными ребрами.

Литая башня имеет полусферическую форму без обратных ук­лонов кормовой части («заманов»). Замкнутая по периметру (с перемычкой снизу и сверху) амбразура обеспечивает высокую прочность и снарядостойкость башни, но требует специальных прие­мов для монтажа и демонтажа оружия. Пушка заводится в ам­бразуру изнутри башни трубой ствола вперед при приподнятой кормовой части башни. Гнезда цапф закрепляются клиньями в па­зах башни. Такой способ заведения пушки в башню позволяет со­кратить размеры амбразуры. Минимальный зазор между башней и корпусом уменьшает вероятность заклинивания снарядов и ос­колков между корпусом и башней. Вокруг башни приварено кру­говое предохранительное кольцо, прикрывающее стык башни с кор­пусом.

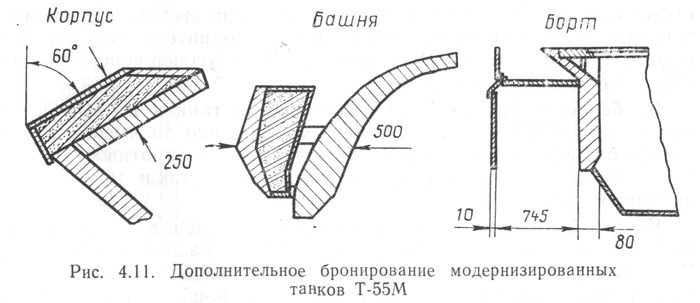

С 1983 г. в ходе модернизации на верхнюю лобовую деталь корпуса и переднюю часть башни танков Т-55 устанавливается до­полнительное бронирование (рис. выше), которое повышает его защищенность до уровня танка Т-72 ранних выпусков.


Можно сравнить со "сверстником" - Леопард-1 - там броня почти отсутствует.


Про защиту советских танков см. подробнее в материалах Броневая защита современных танков и Защищенность танков второго послевоенного поколения Т-64 (Т-64А), «Чифтейн Мк5Р» и М60.

Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Т-55АМ2 в разрезе Танки, т-55, Броня, Длиннопост
Показать полностью 9
0

В Германии разрабатывают боевую платформу в ответ «Армате»

Немецкое АО «Рейнметалл» (Rheinmetall Aktiengesellschaft) разработало проект перспективной основной боевой платформы нового поколения.

Экипаж перспективного танка состоит из 2-х человек и размещается в изолированной капсуле в корпусе. Защита экипажа сверху обеспечивается за счет перекрытия мест размещения элементами башни и пушки.

В Германии разрабатывают боевую платформу в ответ «Армате» Танки, Леопард-3, Танки немецкие, Длиннопост

Двигатель размещен в передней части корпуса, вентиляторная система охлаждения размещена в кормовой части корпуса.В кормовой части корпуса также находится отсек, где возможна перевозка дополнительного боекомплекта или десанта. Основой для шасси послужила перспективная БМП «Lynx» KF41, которая была представлена на выставке «Eurosatory» в 2018 г.

В Германии разрабатывают боевую платформу в ответ «Армате» Танки, Леопард-3, Танки немецкие, Длиннопост



Башня танка – необитаемая с размещением готового боекомплекта в двух механизированных укладках.Основное вооружение может состоять из перспективной пушки 105 SB (пробивает 600 мм при стандартном заряда) или RH 120 LR с применением электротермохимического (ЕТС) способа воспламенения заряда. Основные преимущества ЭТХ-технологий при использовании в ар­тиллерийских системах: увеличение начальной скорости снаряда до 20%; повышение точности стрельбы; обеспечение гарантированного зажигания современных пожаро­взрывобезопасных порохов.

В Германии разрабатывают боевую платформу в ответ «Армате» Танки, Леопард-3, Танки немецкие, Длиннопост

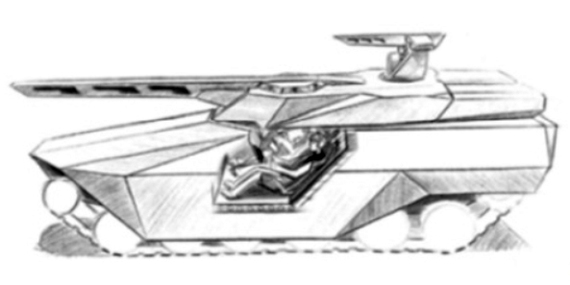

Эскиз из презентации АО «Рейнметалл»


Благодаря пяти широкоугольным призматическим приборам обеспечен хороший обзор с рабочих мест экипажа в передней полусфере. Панорамный обзор реализован за счет установки по периметру башни телевизионных камер, что позволит экипажу осуществлять круговой обзор в буквальном смысле «сквозь» корпус с выводом информации на нашлемный индикатор или дисплеи.

В Германии разрабатывают боевую платформу в ответ «Армате» Танки, Леопард-3, Танки немецкие, Длиннопост

Подход «Рейнметалл» отображает современное видение перспективной боевой машины в ведущих технологически развитых странах – относительно легкая, компактная, относительно легкой и высокотехнологичной. Экипаж машины будет состоять всего из экипаж из двух человек, спектр задач которых постараются минимизировать. Людям останется лишь принимать решения, тогда как всю остальную работу за них сделают автоматизированные системы.

В Германии разрабатывают боевую платформу в ответ «Армате» Танки, Леопард-3, Танки немецкие, Длиннопост

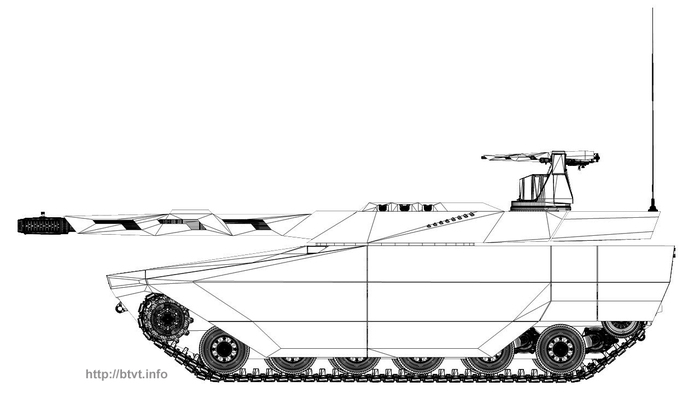

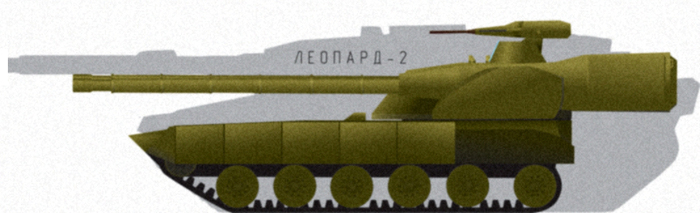

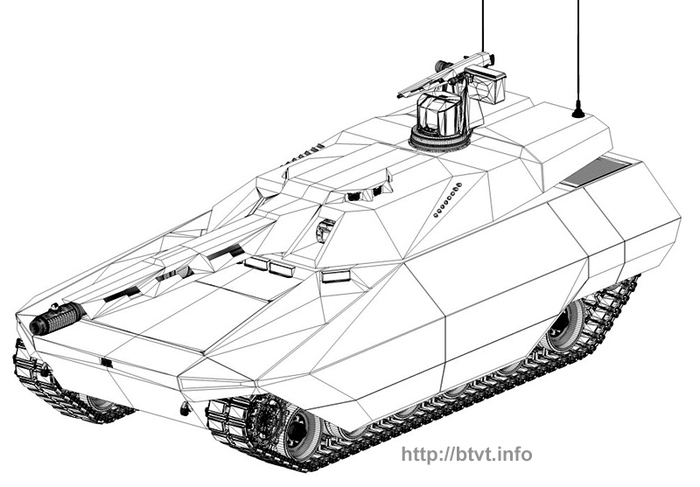

Эскиз облика машины на 7-катковом шасси.
Проект перспективного танка также разрабатывает KRAUSS-MAFFEI WEGMANN GMBH (Разработчики Леопард-2).
Что-то в мире поменялось. В Германии проектируют относительно легкий танк с небольшой лобовой проекцией, а в России сделали армату с немалыми габаритами и массой. Несомненно, компактный танк нового поколения будет иметь огромный спрос. Посмотрим, как дальше будет, раньше 2030-го года не увидим.

Показать полностью 4
2

Харьковская «Меркава»

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Танк с десантным отделением (об. 488). (тяжелая БМП с передним размещением двигателя 6ТД-2)


Идея размещения в танке десанта не нова. В начале 60-х годов ВНИИ-100 разработали несколько проектов специальных машин на базе танков «Объект 167» и « Объект 432», в компоновочных схемах которых, кроме экипажа, предусматривалось дополнительное размещение трех или четырех десантников.


На базе танка «Объект 167» была создана специальная машина с пассивным размещением трех десантников. По сравнению с танком масса специальной машины увеличилась на 1,4 т и достигла 38 т, а длина корпуса машины возросла на 345 мм и составила 6710 мм . Кроме того, был уменьшен боекомплект 115-мм пушки с 40 до 28 выстрелов и изменен клиренс машины с 482 до 420 мм . Остальные характеристики машины остались такими же, как у танка «Объект 167».


Для размещения в танке «Объект 432» трех десантников пришлось увеличить длину корпуса на 600 мм . При установке в танк «Объект 432» ПТРК «Рубин» и 115-мм пушки пониженной баллистики боекомплект составлял 23 артвыстрела и 9 управляемых ракет. Экипаж машины в этом случае состоял из двух человек, кроме того, предусматривалось размещение четырех десантников. Масса машины уменьшилась с 34 до 33,2 т, а высота машины по крыше башни с 2160 до 1930 мм . Остальные характеристики по сравнению с базовой машиной остались без изменений.

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Средний танк «Объект 432» с пассивным размещением десанта.


Т.к. БМП с противопульной и противоосколочной броневой защитой – не могут сопровождать танки на поле боя, из-за уязвимости практически от всех видов противотанкового оружия. Вооружение современных БМП также не обеспечивает решение всех огневых задач на поле боя. Следовательно, современные БМП не могут решать боевые задачи самостоятельно, без поддержки танков. В связи с этим возникла необходимость создания нового типа боевых машин пехоты.


Создание БМП на базе танковых узлов (трансмиссии, ходовой части и т.д.) позволяет реализовать сочетание в одной машине качеств танка (вооружение, защита, подвижность) и БМП (десант). Это позволяет обеспечить тесное взаимодействие танков и мотострелков при наиболее полном использовании их сильных сторон в ходе ведении боевых действий. ТТХ новой БМП с танковым вооружением и защитой ей позволяют действовать на поле боя самостоятельно без применения танков.

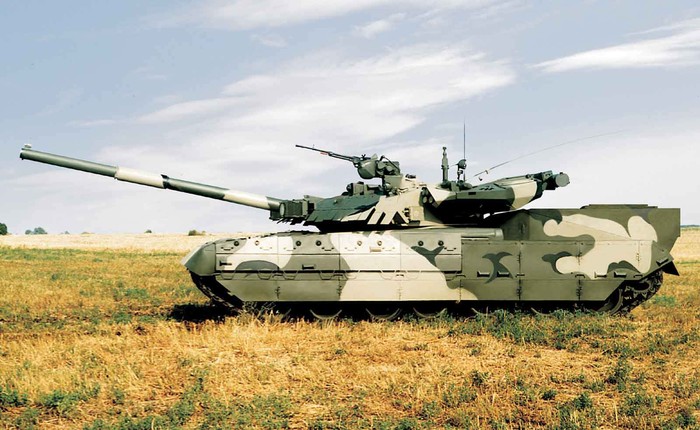

Один из проектов БМТ-84 -

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Отсек (десантное отделение) БМТ-84 (2001-2004) в открытом положении.

Выход десанта из БМП и посадка производятся через кормовую дверь под прикрытием брони машины.

Идея отсека БМТ-84 позаимствована у израильского БТР на базе танка «Ахзарит». Несмотря на относительную простоту переоборудования танка, такой отсек для десанта имел недостатки. При сохранении боевого отделения ОБТ на БМТ-84 в отсеке размещалось только пять десантников, условия их размещения вблизи работающего двигателя были бы далеки от идеальных. Кроме того имелось неиспользованное пространство прохода над МТО.

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Модель БМТ-84.


Первые проекты тяжелых БМП на базе танков разработки ХКБМ предполагали переделку существующего шасси танка Т-80УД (объект 478Б). Были разработаны различные варианты машины (с удлинением корпуса на 1 каток, с увеличенной высотой шасси и пр.) все из которых включали экипаж из трех человек и пять десантников размещенных между боевым отделением и моторной перегородкой.


Создание машины с передним МТО -

БТМП (488) состоит из шасси и башни в сборе. Башня в сборе не претерпевает никаких изменений по сравнению с башней, устанавливаемой на танк (объект 478ДУ9). Рассматривалось несколько вариантов компоновки общим в которых было переднее размещение двигателя 6ТД-2 с ГОМТ. Отличались варианты размещением водителя – в центре и справа в корпусе, компоновкой десантного отделения и системой охлаждения двигателя (вентиляторная или эжекционная).

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Модель Об. 488.


Компоновка шасси полностью новая и включат установку МТО в носовой части корпуса и состоит из:


- силового отделения;


- отделения управления размещенного по центру корпуса;


- боевого отделения;


- десантного отделения с аппарелью и дополнительным люком в крыше;


- ходовой части.


Силовое отделение включает двигатель мощностью 1200 л .с. с ГОМП. Высота шасси – 1800 мм (1500 у базового танка). Рассматривались варианты размещения водителя слева и по центру корпуса. Топливные баки отделены от отделения управления и боевого отделения броневыми перегородками. Система охлаждения двигателя вентиляторная, радиаторы и вентиляторы размещены в кормовой части корпуса, использовались идеи, разработанные для перспективного танка объект «490». Также рассматривался и вариант с традиционной эжекционной системой охлаждения, в котором освобождалось дополнительное пространство для отделения десанта.

Харьковская «Меркава» Танки, Бмпт, Длиннопост

Лобовая броня (верхний пояс) – габарит 700-1000 мм .

Как и в израильской «Меркаве» главный акцент был сделан на защиту экипажа и десанта. При этом машина должна была иметь весьма солидный уровень защиты. Перед силовым отсеком устанавливалась модульная броня габарит которой составлял 700 мм (центральная деталь).


Объект 488 так и не был завершен в металле. Хотя идея весьма интересная.

Показать полностью 5
8

Двухпушечный танк (490 «Тополь»)

Перспективный танк 80-х с максимальной защитой, огневой мощью и безопасностью экипажа. Одной из самых необычных разработок советского танкостроения в послевоенный период был проект двухпушечного танка Евгения Морозова. Работы проводились в конце 70-х годов и были представлены заказчику наряду с другими перспективными направлениями развития компоновки для перспективного танка. Среди предлагаемых вариантов также рассматривались:

- башенный танк с двумя операторами (490 вариант 1)

- безбашенный танк (с ограниченным наведением системы по горизонту)

- сочлененный (двухзвенный) танк

- танк с вынесенным вооружением.

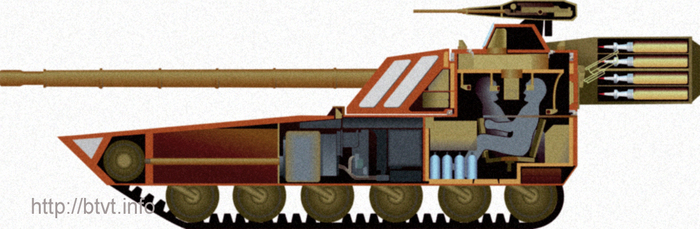

Компоновка танка была необычной, корпус был разделен на изолированные отсеки, первый – отсек трансмиссии, второй – отсек топлива разделенный перегородками, третий – отсек двигателя. Экипаж, состоящий из двух операторов размещался в корме корпуса в изолированной стационарной капсуле.

Двухпушечный танк (490 «Тополь») Танки, Молот, Длиннопост

Компоновка танка была необычной, корпус был разделен на изолированные отсеки, первый – отсек трансмиссии, второй – отсек топлива разделенный перегородками, третий – отсек двигателя. Экипаж, состоящий из двух операторов размещался в корме корпуса в изолированной стационарной капсуле.

Капсула устанавливалась фиксировано, экипаж при любом положении башни находился лицом к носовой части корпуса, вращение поворотной платформы с основным вооружением осуществляюсь вокруг капсулы. Поворотная платформа с основным вооружением имела мощное лобовое бронирование, по бортам устанавливались 125 мм пушки повышенного могущества либо разрабатываемые 130 и 152 мм пушки.

Боекомплект должен был состоять из унитарных выстрелов, размещенных в двух АЗ с простой схемой размещавшихся в отсеках за пушками, которые подпитывались по мере расхода боекомплекта из горизонтальной укладки. При поражении отсеков и пожаре (детонации) боеприпасов исключалась вероятность поражения экипажа танка. При поражении одного из отсеков с АЗ танк сохранял возможность вести огонь.

Двухпушечный танк (490 «Тополь») Танки, Молот, Длиннопост

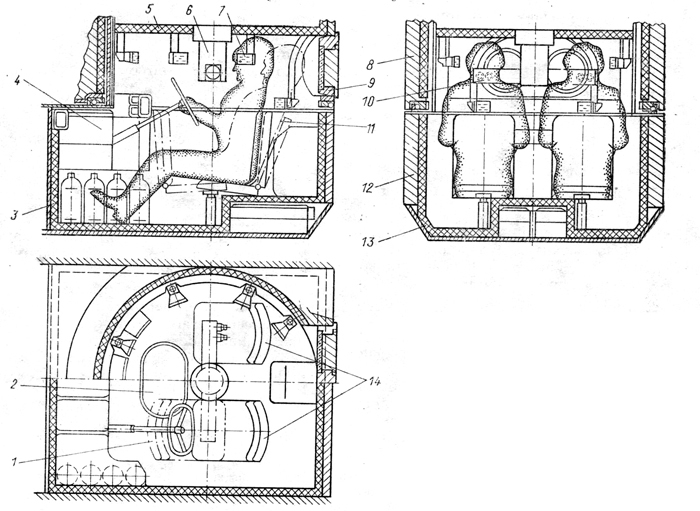

1 – кресло оператора (при движении танка задним ходом); 2 – аварийный люк; 3, 5, 13 – противорадиационная защита и тепло- и звукоизоляция: 4 – комплекс органов и при¬боров управления огнем и движением;

6 – прибор наблюдения и управления огнем;

7 – прибор статического обзора экранного типа (8 шт.); 8 – поворотная платформа;

9 – люк для входа и выхода экипажа; 10 – перекидная смотровая трубка; 11 – положение оператора во время отдыха; 12 – корпус

танка; 14 – кресла операторов


Описание отделения экипажа из статьи в ВБТТ №6. 1980 - Проблема сокращения численности экипажа основного танка.


Вторая башня размещалась над капсулой, в ней устанавливались прицельный комплекс командира-оператора и водителя, устройства статического обзора и блок дополнительного вооружения, включавший стабилизированные 23 мм пушку Р-23 и 7,62 мм пулемет.

Ходовая часть танка выполнена с использованием ряда узлов изделия 219 и состоит из шести пар сдвоенных обрезиненных опорных катков. В задней части машины находятся направляющие колёса, в передней – ведущие. При залповой стрельбе с места из засады направляющие колёса опускаются на грунт для придания большей устойчивости к нагрузкам при стрельбе. Подвеска регулируемая гидропневатическая. Двигатель – изделие 29. Трансмиссия – электромеханическая или изделие 29Г с ГОП (1250 л.с.).

Двухпушечный танк (490 «Тополь») Танки, Молот, Длиннопост

Отделение экипажа из двух человек давало решение многих проблем современных компоновки танка. В бронированном объеме размещены два кресла: слева – водителя, справа – командира-наводчика. Все геометрические параметры рабочих мест соответствуют военно-медицинским требованиям. Оба оператора неподвижны по отношению к корпусу танка и имеют возможность поворачиваться на 180° при движении задним ходом за счет вращения сиденья вокруг вертикальной оси. Оба сиденья имеют необходимую регулировку, в том числе и в положении для отдыха. Круговой обзор, общий для обоих операторов, обеспечивается круглосуточными приборами экранного типа, построенными на основе световолоконной оптики. Обзорность назад, в том числе «по-походному», достигается за счет люка в задней стенке рабочего отделения.


Кроме Харькова танк с экипажем 2 человека создавался в Ленинграде – Объект 299.

Показать полностью 2
235

История «Буратино»

История «Буратино». Тяжелая огнеметная система ТОС.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

История тяжёлой огнемётной системы «Буратино» началась в 70-е годы прошлого века. В 1969 году начальником химических войск был назначен Пикалов В. К. Владимир Карпович, в прошлом артиллерист, мечтал, как он сам рассказывал, иметь в составе химических войск артиллерийскую огнеметную систему. В начале 70-х годов он посетил «ТулгосНИИточмаш» (ныне АО «НПО «СПЛАВ») в г. Туле. К этому времени «ТулгосНИИточмаш» был известен как головной разработчик РСЗО «Град», принятой на вооружение СА в 1963 году. Полным ходом на предприятии велись работы по созданию РСЗО «Град-1» и «Ураган». В ходе встречи была достигнута договоренность о разработке «ТулгосНИИточмаш» аванпроекта по созданию облика РСЗО для химических войск.


В августе 1972 года работа была завершена. Заказчику была предложена система залпового огня с максимальной дальностью стрельбы три км и в составе боевой машины на шасси танка Т-72, транспортно-заряжающей машины и неуправляемых реактивных снарядов в снаряжении с зажигательной смесью.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

Почему «Буратино»? Вероятнее всего потому, что снаряд этой системы имел очертания боевой части с выступающим взрывателем, как и свой длинный нос герой известной сказки Алексея Николаевича Толстого «Золотой ключик, или приключения Буратино».


Приборный состав боевой машины предложен исходя из условий обеспечения ведения стрельбы – как по видимым целям, так и стрельбы с закрытых, заранее подготовленных в топогеодезическом отношении огневых позиций без выхода экипажа из машины. Приборный состав БМ включал в себя лазерный дальномер, оптический прицел, датчики крена, уклона, баллистический вычислитель, силовые следящие приводы. Заказчиком по материалам аванпроекта было выдано положительное заключение.


Вместе с тем с учетом того, что на тот период практический опыт по использованию зажигательных смесей в конструкции боевой части реактивного снаряда отсут-ствовал, было принято решение о проведении ОКР (в объёме эскизного проекта) по созданию НУРС.


Головным разработчиком был назначен «ТулгосНИИточмаш». К работе были привлечены Люберецкий НИИ – по пороховому заряду ракетного двигателя, Уфимский НИИ – по зажигательным смесям, НИИПХ г. Сергиев Посад – по воспламенительно-разрывным зарядам. В ходе выполнения ОКР была проведена колоссальная работа по выбору оптимальных вариантов зажигательных смесей и воспламенительно-разрывных зарядов. По результатам проработок на испытания было представлено более 20 рецептур смесей и четыре варианта воспламенительно-разрывного заряда. Стендовые подрывы головных частей и летные испытания РС проводились на полигоне Министерства обороны с участием специалистов академии химзащиты. Завершались испытания четырьмя залпами из многоствольной баллистической установки по мишенному полю. Результаты испытаний подтвердили соответствие НУРС основным требованиям технического задания Заказчика.


На основании положительных результатов выполнения эскизного проекта по созданию НУРС в 1976 году было принято постановление ЦК КПСС и Совета Министров СССР на проведение ОКР по созданию РСЗО «Буратино».

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

Транспортно-заряжающая машина на шасси автомобиля КРАЗ-255Б.


На БМ монтировался бронированный пакет от пуль и осколков с 30-ю направляющими для снарядов. НУРС был в снаряжении зажигательной смесью и имел максимальную дальность полёта 3500 м . Разработчиком БМ и ТЗМ было АО «ОМСКТРАНСМАШ», г. Омск (современное название), а НУРС – АО «НПО «СПЛАВ», г. Тула.


Активное участие в разработке НУРС принимали: Куксенко А. Ф., Минин В. А., Капчиц А. А., Сёмин В. Г., Пронин В. М. (АО «НПО «СПЛАВ»), Спорыхин А. И., Калинкина Ж. Ф. (АО «ФНПЦ «НИИ Прикладной химии»), Зимоха Ю. А. (ФГУП «ФЦДТ «СОЮЗ). Система успешно прошла все испытания. Однако на вооружение РА (СА) не была принята в связи с недостаточной эффективностью.


Однако на этом история создания системы «Буратино» не закончилось. Важной вехой в совершенствовании снаряда к системе стало проведение в 1985 году испытаний снарядов с новым составом наполнения боевой части в рамках НИР «Огниво». Впервые в снаряде РСЗО была применена термобарическая смесь, которая и дала новую жизнь системе «Буратино».


Большой успех к системе «Буратино» пришёл во время вывода советских войск из Афганистана. Тогда Минобороны СССР была заказана большая партия НУРС к системе «Буратино» в снаряжении боевой части как зажигательной, так и новой термобарической смесью. По отзывам афганских военачальников, нет ничего страшнее снарядов системы «Буратино».

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

ТОС-1 «Буратино» в Афганистане.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

ТОС-1 «Буратино» в Афганистане.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

БМП-2 прикрывают ТОС-1 «Буратино» в Афганистане.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

Эффект действия РС ТОС.

Текст выше по Минин Владимир Александрович, начальник сектора АО «НПО «СПЛАВ», Куксенко Александр Фёдорович, начальник отдела (ныне пенсионер) АО «НПО «СПЛАВ». «История успеха».


ТОС-1А «Солнцепек»

Несмотря на высокую эффективность ТОС-1 «Буратино» при действии по всем типам целей их недостатком была недостаточная дальность – 3500 м для зажигательной и всего 2700 м для термобарической боевой части.


Недостаточная дальность применения ТОС-1 «Буратино» не позволяла боевой машине оставаться недосягаемой для огня (в частности танкового) противника.

Дальнейшим развитием НУРС стало увеличение его дальности полёта и повышение мощности боевой части. Эти работы были реализованы в ОКР «Солнцепёк», которая была завершена в 2001 году, а в 2003 году завершена ОКР «Балобан». На вооружение РА было принято сразу четыре НУРС (два в снаряжении боевой части модернизированным термобарическим составом и два – дымозажигательным составом).


Максимальная дальность полёта снаряда составила 6000 м . Так как увеличилась масса и длина у новых снарядов, то пришлось дорабатывать и боевую машину. Увеличилась длина направляющих, а их количество уменьшилось с 30 до 24 штук. Система получила наименование «Тяжелая огнемётная система ТОС-1А». ТОС-1А принята на снабжение войск РХБЗ приказом Министра обороны №445 в декабре 2003 года. Этим же приказом функции генерального заказчика были возложены на Управление начальника войск радиационной, химической и биологической защиты Вооруженных Сил Российской Федерации.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

Боевая машина системы ТОС-1А. Общий вид

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

Между ТОС-1 «Буратино» и ТОС-1А «Солнцепек» был весьма любопытный проект, показывающий, что потенциал ТОС еще далеко не реализован - ТОС-1М.

ТОС-1 имела существенный недостаток – отсутствие средств самообороны, в момент развертывания и стрельбы машина становилась практически беззащитной от оружия ближнего боя, любой РПГ запущенный душманами мог превратить машину и ближайшее ее окружение в выжженный напалмом участок. В ходе опытной эксплуатации в Афганистане ТОС-1 прикрывали БМП-2. Но в условиях массовой эксплуатации прикрытия может быть далеко не в каждом случае, созданная позднее боевая машина огнеметчиков на базе танка объект «564» также не обладала достаточной огневой мощью.

Устанавливалась 30 мм пушка, пулемет, тепловизионный прицел и 24 дальнобойные ракеты с термобарической боевой частью. Также планировалась установка КАЗ.

История «Буратино» Тос-1а Солнцепек, Танкостроение, Советские танки, Длиннопост

ТОС-1М с дополнительным пушечным и пулеметным вооружением для самообороны.

Показать полностью 8
46

Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР.

Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР. т-64, История танков, Танкостроение, Бмп, Бмп-1, Длиннопост

Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР. Начало работ по Т-64, ракетным танкам и БМП-1.


17 февраля 1961 г. ЦК КПСС и СМ СССР выдали постановление, в соответствии с которым работы над тяжелыми танками с артил­лерийским ствольным оружием («Объект 277» от ЛКЗ, «Объект 770» от ЧТЗ) были прекращены. После прекращения работ над тяжелыми танками конструкторские бюро ЧТЗ и ЛКЗ были ориентированы на разработку средних танков с управляемым оружием. Получилось ряд интересных, но не жизнеспособных проектов - «Объект 287», «Объект 288», «Объект 772», «Объект 775» (экипаж из 2-х человек в башне, новаторские решения по защите, включая первую универсальную конструкцию ДЗ).

Единственным серийным результатом ракетной эйфории стало принятие на вооружение Совет­ской Армии истребителя танков ИТ-1 с ПТРК «Дракон», который прослужил недолго. Последним из тяжелых танков стал Т-10М, но и он производился только до 1965, хотя 10-ки достойно прослужили до 1993 года.

Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР. т-64, История танков, Танкостроение, Бмп, Бмп-1, Длиннопост

Также 17 февраля 1961 г. постановлением ЦК КПСС и СМ СССР были прекращены работы по среднему танку «Объекту 430» и начато его переконструирование, обеспечивающее установку на нем современного пушечного вооружения, повышение средней ско­рости до 45 км/ч, а также усиление его противоатомной и противокумулятивной защиты. В результате появился «Объект 432» - танк Т-64. Первый в мире танк с комплексной комбинированной защитой. По уровню защиты объект «432» значительно превосходил всех современников – М60, «Чифтен» и прочих.


Комплексная комбинированная защита танка Т-64 состояла из:

- броневой стали, в основном воспринимающей (разрушающей) бронебойные и подкалиберные снаряды;

- противокумулятивных струегасящих материалов больших толщин, существенно уступающих по прочности стали, значит, значительно более легких;

- специальных антирадиационных материалов, обеспечивающих, в сочетании с осталь­ными элементами, биологическую защиту.


Созданный танк по научно-техническому исполнению и достигнутым показателям ТТХ представляет собой качественный скачек в отечественном тан­костроении.

Также постановление от 17 февраля предусматривало специальной боевой машины пе­хоты, результатом стало создание первой в мире машины в данном классе – БМП-1.

Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР. т-64, История танков, Танкостроение, Бмп, Бмп-1, Длиннопост
Важная дата в истории танкостроения. 17 февраля 1961 г. Прекращение работ по тяжелым танкам в СССР. т-64, История танков, Танкостроение, Бмп, Бмп-1, Длиннопост

И сейчас эти машины и разработки на их базе и определяют облик вооруженных сил постсоветских и многих зарубежных стран. Ничего принципиально нового не придумали, или не запустили в серию.

Показать полностью 2
15

Т-80УА. Последняя* попытка модернизации «Летающего танка».

*про Т-80БВМ речь не идет, другой проект.


Хорошо отражает уровень КУО российских танков конца 90-х – начала 2000-х. Конечно, шаг вперед, но уже не на уровне времени.


Модернизация Т-80У включает усовершенствованный КУО 1А45-1. Баллистический вычислитель 1В528-1М и новые датчики - датчик ветра и давления (ДВД), блок переключателей 1В216-1. Введено устройство учета изгиба ствола, обеспечивающее автоматический учет отклонения оси ствола от прямолинейности, возникающий в процессе интенсивной стрельбы, либо под влиянием атмосферных условий (приёмо-передатчик УУИ-2).

Прибор ПК-5, реализовано измерение дальности лазерным дальномером в режиме ДУБЛЬ. Прицельный комплекс Т01К05 «Буран-М». КОЭП «Штора-1». На танке сохранена старая зенитно-пулеметная установка открытого типа. На все варианты модернизированных танков предполагалось установить систему 2А46М-4. Стабилизатор 2Э42М-1 с ошибкой стабилизации ВН/ГН, т.д. - 0,2/0,3. Угловая скорость отработки - 40°/сек. (См. проблемы Т-80У из-за косяков прицела на международных испытаниях).

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

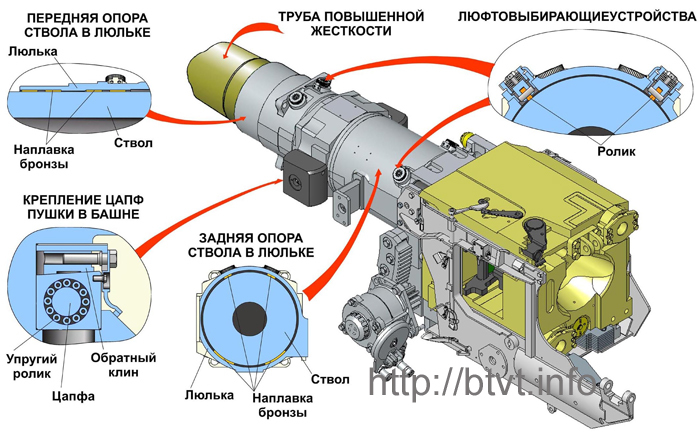

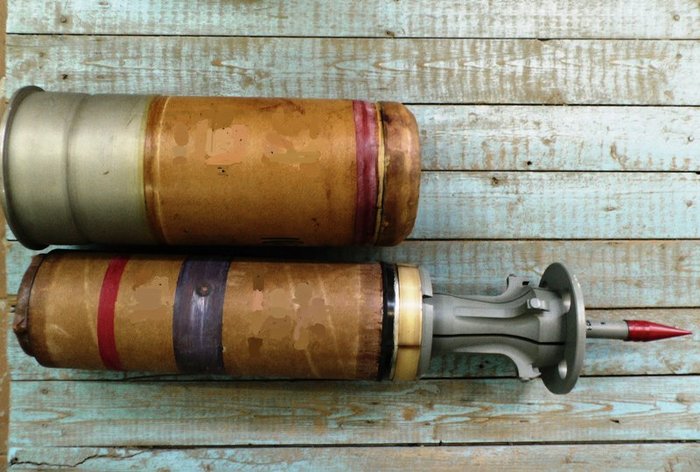

Также модернизация включает общий для Т-80УА, Т-80УЕ-1, Т-80БА доработанный для размещения и заряжания БПС длиной 740 мм . Применение боеприпасов ОФ54 и ОФ7 (Комплекс УВИ – 10 «Айнет») реализовано только на танке Т-80УА.

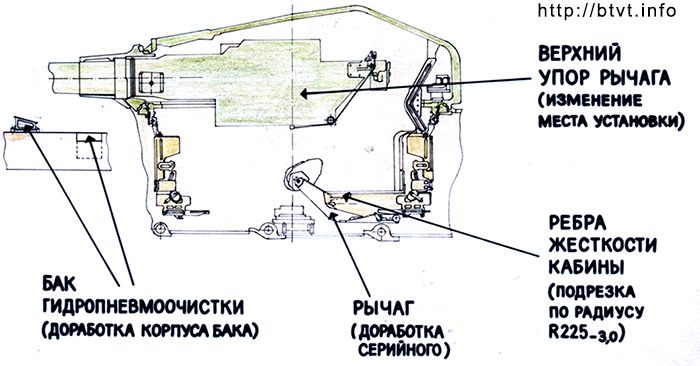

Усовершенствования танков Т-80УА, Т-80УЕ-1, Т-80БА также включают современную ППО 3ЭЦ13 с ГОА «Допинг-2БТ» в МТО. На всех вариантах устанавливается газотурбинный ГТД-1250 с системой уменьшения расхода топлива САУР и автоматическое включение СМГ. Введен переносной пульт настройки и контроля упрощающего контроль и настройку параметров КУО.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

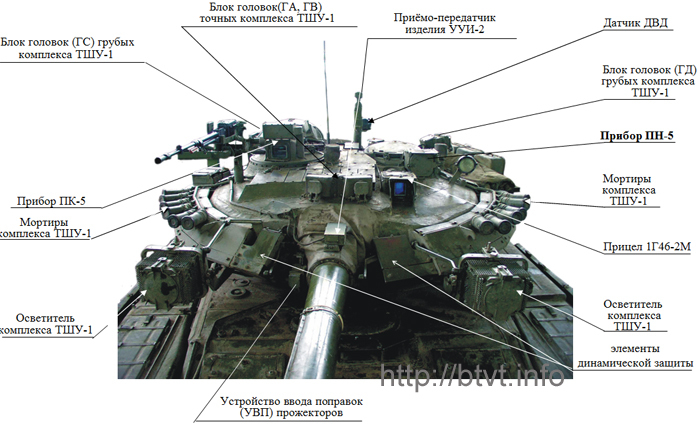

Размещение элементов динамической защиты и оборудования на башне Т-80УА

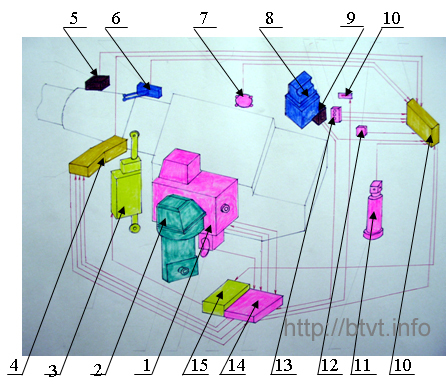

Комплекс управления огнём 1А45-1

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

Дневной прицел наводчика 1Г46-2М

2. Ночной прицел наводчика ПН-5

3. Цилиндр стабилизатора 2Э42М-1

4. Блок БВ2 вычислителя 1В528-1М

5. Приёмопередатчик УУИ-2

6. Датчик положения пушки (ДПТ)

7. Датчик крена

8. Дневно-ночной прибор командира ПК-5

9. Пульт наведения командира БПВ29

10.Цифроиндикатор командира (ЦИ-К)

11.Блок БВ1 вычислителя 1В528-1М

12.Синусно-косинусный потенциометр

13.Блок переключателей 1В216-1

14.Электроблок прицела 1Г46-2М

15.Блок управления стабилизатора 2Э42М-1


Крутой прицел... если бы появился на 20 лет раньше....

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

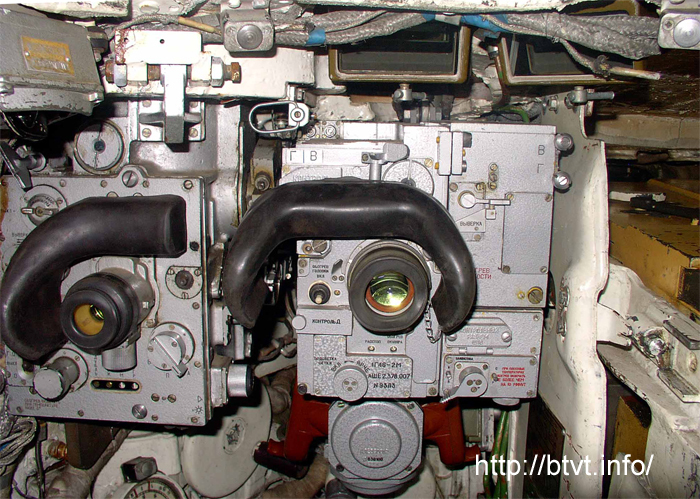

Прицел 1Г46-2М и ПН-5.


ТВП (тепловизионного) прицела не было. Извечное отставание в области оптико электроники.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

Приёмо-передатчик УУИ-2 обеспечивает автоматическое измерение изгиба ствола в процессе стрельбы.

Прибор решал ряд косяков греческого тендера. Так и не стал распространенным по сей день,

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

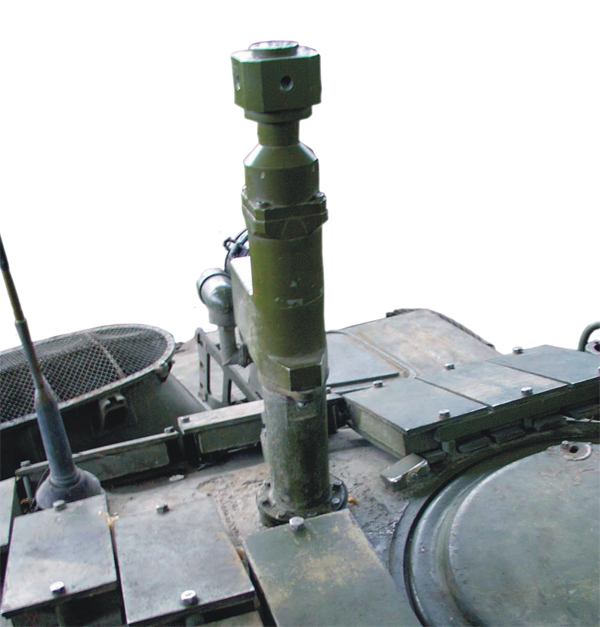

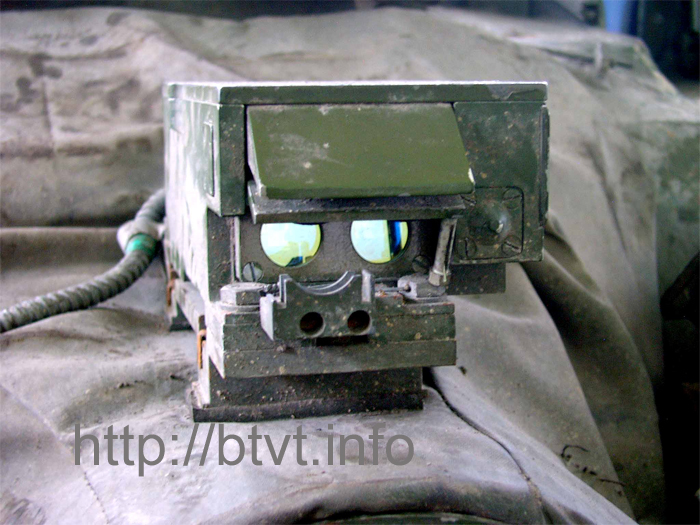

Датчик ветра и давления (ДВД). Датчик емкостного типа обеспечивает измерение продольного, поперечного ветра и атмосферного давления.


Устройство учитывало не только боковую составляющую, но и встречный ветер. Сейчас применяется на БМПТ и "Армате".

По сути, тоже не серийный.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

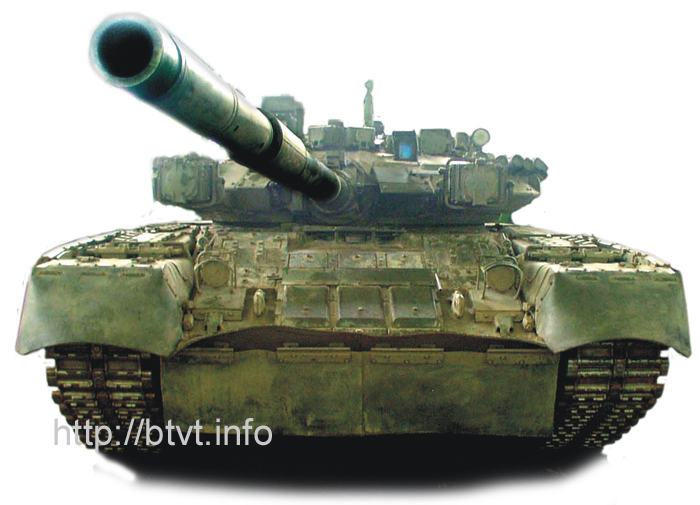

Т-80УА


Важное нововведение -

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

Сравнение габаритов штатного (показан пунктиром) выстрела и выстрела повышенного могущества «Свинец-1, 2» в МЗ.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

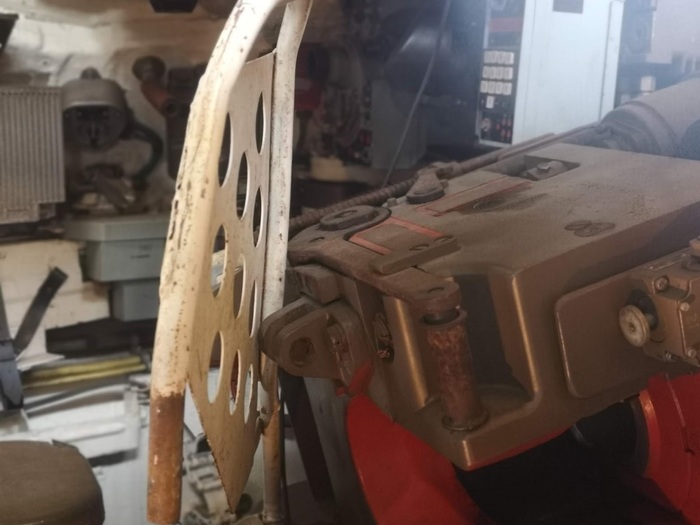

Модернизация МЗ под БПС L=740 мм, аналогична для Т-80БА, Т-80УА, Т-80У-Е1

Для того чтобы более удлиненный снаряд мог занять требуемое положение в желобе рычага, в рычаге в месте расположения головки снаряда


выполнен вырез в зоне перехода горизонтальной части лотка в наклонную, а прочность лотка в зоне выреза усилена, например электродуговой наплавкой.


В целом модернизация МЗ танков Т-80БА, Т-80УА, Т-80У-Е1 значительно проще модернизации АЗ для Т-72БА, Т-90А, Т-72Б3, для которой требуется измененный приемный лоток АЗ, измененный механизм подъема кассет, привод вращающегося транспортера АЗ с измененным картером, измененный вращающейся транспортер.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

Фото нового (официально на снабжении с 2004 г .) российского БПС (из сплава на основе обедненного урана).


Пушка 2А46М-4(5) Выстрелы повышенного могущества 3ВБМ22 с БПС 3БМ59 «Свинец-1» 3ВБМ23 с БПС 3БМ60 «Свинец-2» Автомат (механизм) заряжания, доработанный под БПС L=740 мм Урановый отличается красным наконечником.


Повышение бронепробиваемости БПС С-1, С- 2, мм - 100-150.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

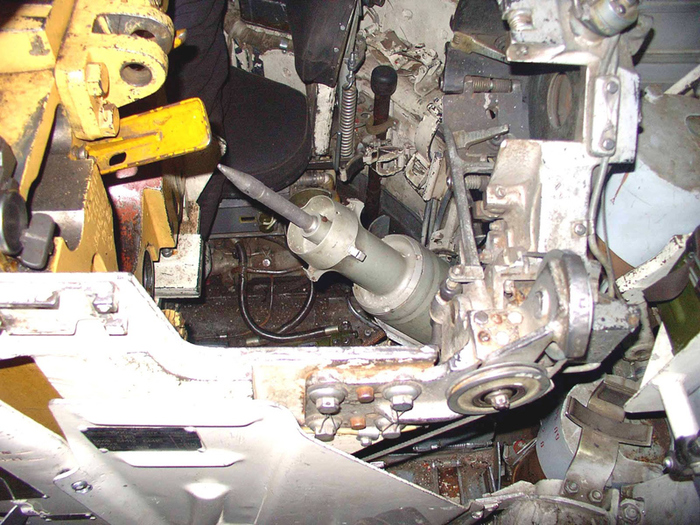

Выстрел повышенного могущества в МЗ.


Поскольку баллистика снарядов повышенного могущества отличается от баллистики штатных снарядов пушки 2А46М-1, то с целью обеспечения возможности ведения прицельного огня такими снарядами в прицельном комплексе введено устройство выработки поправок, интегрированное в блок штатного баллистического вычислителя танка 1В216М.

Т-80УА. Последняя* попытка модернизации «Летающего танка». т-80, Танки, Броня пушка, Длиннопост

Пушка, установленная на танке, способна к ведению огня штатными снарядами, так и снарядами повышенного могущества.


Для этих целей может быть использована отечественная пушка 2А46М-5 или пушка 2А46М-1 (последняя как временное решение в связи со снижением ресурса), применяемая на танках Т-80У или Т-80УД.


Кроме Т-80УА также модернизация включала Т-80У-Е1, Модернизация танка Т-80БВ заменой боевого отделения от танка Т-80УД при капитальном ремонте (об. 219АС-1).

Самая лучшая, экономная и продуманная модернизация ,которая также не стала распространенной.

Показать полностью 11
42

Из истории танкостроения - испытания обстрелом опытного танка Т-44

Из истории танкостроения - О работе комиссии по испытанию обстрелом бронекорпуса и башни опытного танка Т-44


Испытанный бронекорпус Т-44 поставлен заводом № 183 без ходовой части кроме двух катков (переднего и заднего) с каждой стороны. Из внутренних агрегатов установлен мотор, радиатор и КПП. В башне установлена 85 мм артсистема. Испытания проводились бронебойными снарядами в полном боевом снаряжении приведенными зарядами с дистанции 100 м. Следует отметить, что в значительном проценте случаев германские бронебойные снаряды не разрываются и работают как болванки. Таким образом, анализ бронестойкости трех основных деталей (верхняя лобовая, борт, башня) показывает, что танк Т-44 может сближаться с противником, вооруженным 75 мм пушкой, до 1500 м, имея при этом возможность маневрировать в пределах курсовых углов ±50°. От противника, вооруженного 88 мм пушкой, танк Т-44 не защищен на всех дистанциях действительного огня.

(испытывался ранний вариант брони Т-44).

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

Неразорвавшиеся 88 мм германские бронебойные снаряды.

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

Бронекорпус Т-44 до испытания. Вид с правого борта (башня повернута орудием назад)

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

Носовой узел после обстрела. На верхней лобовой детали видны прокладки в сварных швах.

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

Непровар в соединении борта с верхней кормовой деталью.

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

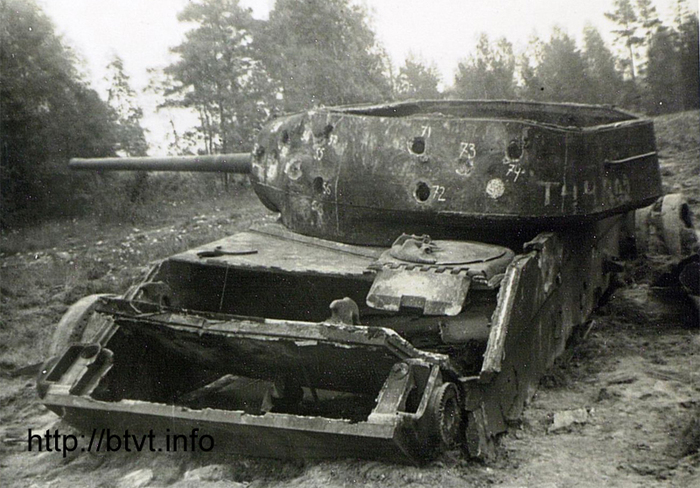

Разрушение соединения кормы с левым бортом.


Наличие значительного количества дефектов в швах, ослабляющих их сечение в отельных случаях на 90%, не позволяет дать заключение о прочности всех запроектированных соединений при качественном выполнении сварки следует считать неудовлетворительными по своей конструкции следующие узлы...

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

Попадание фугасного 88 мм снаряда в передний край борта. Не имеющая опоры носовая часть оторвана от кронштейна, борт загнут внутрь.

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

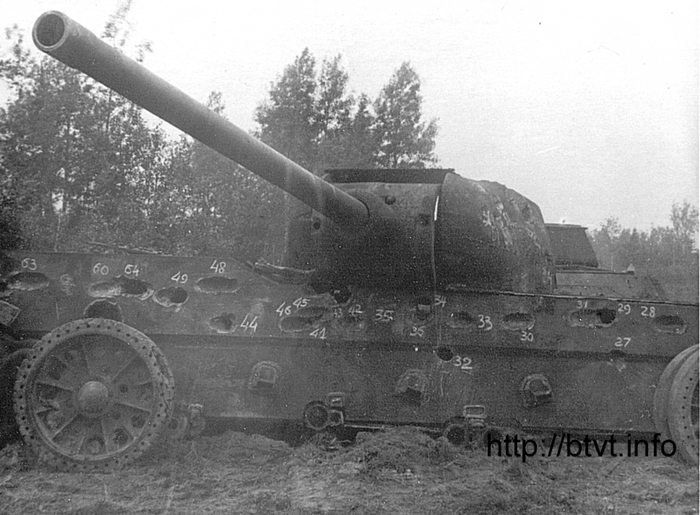

Общий вид правого борта после 64-го выстрела. Хрупких поражений нет.

Из истории танкостроения - испытания обстрелом опытного танка Т-44 Танки, Броня, т-44, Длиннопост

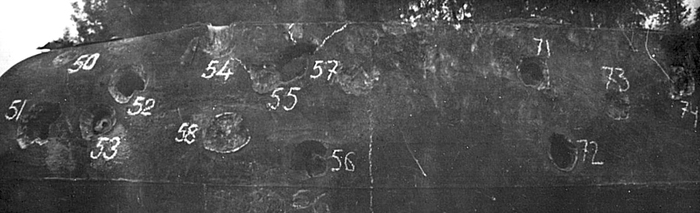

На литой башне первая трещина наметилась после 18 попаданий в башню, сквозная трещина получилась после 23 попаданий. Всего в башню дано 40 попаданий, причем ни на одном из них не образовалось отколов, что свидетельствует о хорошем качестве литья...


На основе проведенных испытаний, комиссия считает необходимым сделать следующие предложения:


1. Лобовая часть танка Т-44 должна обеспечить полную защиту против 75 мм и 88 мм бронебойных снарядов с начальными скоростями 1000 м/сек со всех дистанций. Для этого необходимо увеличить толщину верхнего лобового листа при угле наклона 60° и нижнего листа при угле наклона 30° не менее чем до 90 мм.


2. Борта корпуса должны обеспечить полную защиту против 75 мм и 88 мм бронебойных снарядов с начальной скоростью до 860 м/сек, при курсовых углах ±45° и против тех же снарядов с начальными скоростями 1000 м/сек. при курсовых углах ±30°. Для этого следует увеличить толщину борта корпуса до 90 мм.


Снарядостойкость верхней части борта может быть значительно увеличена, при расположении его под углами 40° и более.


При вертикальном расположении борта, изготовлять его одной толщины.


3. Башня должна быть равностойкой с лобовой частью корпуса, для чего толщину ее стенок следует довести до 130 мм. Соответственно должна быть усилена также бронировка артсистемы.


4. Конструкция кормового узла корпуса, неудовлетворительная по бронестойкости и по механической прочности, должна быть коренным образом переделана.


Весь отчет (оч. большой) - http://btvt.info/3attackdefensemobility/obstrel_t-44_1944.ht...

Показать полностью 7
-16

Танк БМ «Оплот» в подробностях

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Танк БМ «Оплот» (Объект 478ДУ9-1). Первый вариант.


В связи с нехваткой средств сформировать полноценные подразделения, вооруженные танками Т-84 (Объект 478ДУ9), который был принят на вооружение Украинской армии Постановлением Кабинета Министров Украины №237-5 от 08.02.2000 г. не удалось. Была изготовлена и поставлена в войска только установочная партия танков из 10 единиц.


МОУ средств на единоразовую оплату производства «Оплотов» не имело и поэтому выплачивало средства для их изготовление частями, часть суммы, по договорённости с МО, заплатил Укрспецэкспорт. Исходя из этого 4 танка, за которые заплатил Укрспецэкспорт перешли в его собственность, в 2004 году были проданы в США на Абердинский полигон в измененной комплектации (3 – «Объект 478БЭМ» с КАЗ «Дрозд-1» и один с установкой кондиционера). Оставшихся Т-84 попали на завод им. Малышева благодаря «протекции» министра обороны Саламатина, который планировал модернизировать их до уровня более современного БМ «Оплот» (Объект 478ДУ10) для украинской армии. Юридически оформить процесс модернизации не успели: Саламатин с поста министра ушел, его последователи не увидели рационального зерна в оснащении Вооружённых Сил Украины более современными танками, особенно с учётом сворачивания затрат при министре обороны Лебедеве. Машины вернули в боевой состав ВСУ. Далеко везти пять танков было достаточно накладно, поэтому их «пунктом постоянной дислокации» была определена 92-ая ОМБр в Башкировке, под Харьковом, где танки продолжали «ржаветь». Последующая эпопея с «ремонтом» Т-84 и их участием в учениях «Combined Resolve X» и соревнованиях «Strong Europe Tank Challenge-2018» достаточно хорошо известна.


Исходя из этого, было принято решение, в целях сохранения отрасли и экономии средств, провести модернизацию наиболее распространенного в ВС Украины танка Т-64Б до уровня Т-84, с использованием отработанных в ходе создания последнего и освоенных в производстве узлов и систем. Таким образом, был разработан танк БМ «Булат». Однако танк БМ «Булат» не может быть длительное время перспективной машиной, так как имеет ограничения для дальнейшего усовершенствования, и в связи с этим были продолжены работы по созданию на базе Т-84 нового танка БМ «Оплот», который смог бы отвечать современным требованиям.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Танк «Оплот» (478ДУ9-1). Первый образец покинул цех опытного производства, панорама не установлена.


На танке БМ «Оплот» образца 2009 года были реализованы:


- комплексная система управления движением танка;


- панорамный прицельный комплекс командира;


- система управления зенитной установкой;


- танковый баллистический вычислитель с расширенными фунциями;


- тепловизионный прицел с камерой иностранного производства;


- система учета изгиба ствола;


- измеритель уровня топлива;


- аппаратура диагностики системы очистки воздуха;


- двигатель 459МЕ с повышенными характеристиками;


- малогабаритная одноблочная навигационная аппаратура;


- радиостанция с повышенной дальностью связи;


- цифровой щит механика водителя;


- протитандемная динамическая защита корпуса и башни;


- ПТУР «Комбат» с тандемной боевой частью.


Танк БМ «Оплот» был принят на вооружение Вооруженных Сил Украины Приказом министра обороны Украины №152 от 28.05.2009 г. Танк успешно прошел государственные испытания (см. Государственные испытания танка Оплот), но испытания обстрелом танк в полной комплектации не проходил (см. ДЗ Дуплет- обстрел).


Вооруженным силам был поставлен единственный танк «Оплот» после прохождения государственных испытаний (находится в военном институте танковых войск НТУ ХПИ).


Проблема реализации танков нового поколения в Украине не могла быть решена из-за избыточности танкового парка, оставшегося в наследство от Советской Армии. Оставался один путь - внешний рынок.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Презентация танка «Оплот».


Контракт № USE-18.2-356-D/K-11 объемом свыше $240 млн. на поставку в Таиланд 49 танков ОБТ "Оплот" и двух бронированных ремонтно-эвакуационных машин БРЭМ-84 "Атлет" был заключен в 2011 году. В апреле 2012 года ГП "Завод им. Малышева" приступил к его реализации. Первые танки были продемонстрированы заказчику 26 июня 2013 г .


Выполнение контракта затянулось как по причинам трудностей при восстановлении производства после длительного простоя предприятия (поставки Т-80УД в Пакистан завершились в 1999 году), так и по причине нестабильности в стране, в итоге финальная партия (6 танков и 2 БРЭМ) были доставлены в Таиланд 29 июля 2018. Их направили в расположение 2 кавалерийской бригады (входит в состав 2 пехотной дивизии) Сухопутных сил Таиланда. Заключительные приемочные испытания танки прошли только в сентябре 2018 г.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Первый танк БМ «Оплот», изготовленный для Таиланда, 26 июня 2013 г .


В конструкторскую документацию танков БМ «Оплот», который поставлялся в Королевство Таиланд, были внесены изменения, связанные с установкой таких новых систем и узлов: кондиционера, энергоагрегата, радиостанций, механизма подачи, гидросистемы, системы управления, отсеков для ЗИП, а также необходимостью выполнения комплектующих сборочных единиц в тропическом варианте и эксплуатационных надписей на английском языке. Танк с этими изменениями получил наименование БМ «Оплот-Т» (478ДУ9-Т).

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Вариант «Оплот-Т» (478ДУ9-Т) для экспорта в Таиланд


В 2015 году танк БМ «Оплот» проходил испытания в Пакистане совместно с китайским танком VT-4 (MBT-3000). См. видео про испытания в Пакистане.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

БМ «Оплот» и VT-4 (MBT-3000) в Пакистане.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

БМ «Оплот» в Пакистане – «Оплот» лучший в стрельбе.


Усовершенствованный танк БМ «Оплот» (так полное название по ТО и ИЭ)


Усовершенствованный танк БМ «Оплот» является основным боевым танком, предназначенным для решения широкого круга боевых задач в наступлении и обороне, днем и ночью, в различных климатических и дорожных условиях (включая жаркие, пыльные), в условиях применения противником оружия массового поражения (ОМП), а также способный преодолевать водные преграды по дну.


Танк вооружен гладкоствольной пушкой КБА3 калибра 125 мм , стабилизированной в двух плоскостях наведения, спаренным с пушкой пулеметом КТ-7,62 или ПКТ калибра 7,62 мм , и зенитно-пулеметной установкой с зенитным пулеметом КТ-12,7 или НСВТ‑12,7 калибра 12,7 мм, стабилизированной в вертикальной и горизонтальной плоскостях, управляемой командиром изнутри танка при закрытой крышке люка.


В боекомплект танка входят выстрелы к пушке с бронебойными, кумулятивными, осколочно-фугасными, осколочно-фугасными типа "С" или "Р" снарядами и управляемые ракеты.


Установленные на танке вооружение, система учета изгиба ствола пушки, современные система управления огнем и прицельные комплексы (в т. ч. прицельно-наблюдательный комплекс командира (ПНК-6) и прицельный тепловизионный танковый комплекс ПТТ-2) и механизм заряжания, в комплексе, обеспечивают быстрое обнаружение, распознавание и поражение целей с высокой скорострельностью и точностью.


На танке установлены мощный многотопливный танковый двигатель 6ТД-2Е (с элементами автоматизации процессов предпусковой подготовки, подогрева и пуска, оснащенный электрогидромеханическим регулятором), в сочетании высокоэффективной реверсивной трансмиссией, аппаратурой управления движением, а также ходовой частью обеспечивают высокие скорости движения, плавность хода, маневренность и проходимость танка в различных дорожных и климатических условиях.


Танк оборудован энергоагрегатом ЭА-8, обеспечивающим потребителей электрической энергией на стоянках, при неработающем основном двигателе.


Установленные на танке средства связи обеспечивают надежную речевую связь между членами экипажа, а также радиообмен речевой и телекодовой (цифровой) информацией между абонентами танкового подразделения в системе тактического управления войсками.


Установленная радионавигационная аппаратура позволяет определять собственные координаты, координаты других танков, параметры маршрутных точек движения, указывать механикам-водителям направление движения по заданному маршруту.


Огневая мощь


Танк вооружен гладкоствольной пушкой КБА3, стабилизированной в двух плоскостях наведения, спаренным с пушкой пулеметом КТ-7,62 или ПКТ и зенитным пулеметом КТ-12,7 или НСВТ‑12,7, стабилизированным в двух плоскостях наведения и входящим в зенитно-пулеметную установку.


Для стрельбы из пушки применяются артиллерийские выстрелы раздельного заряжания с бронебойно-подкалиберными, кумулятивными, осколочно-фугасными снарядами и управляемая ракета.


Заряжание пушки обеспечивается механизмом заряжания, в конвейере которого размещается 28 выстрелов.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Механизм заряжания предназначен для автоматического заряжания пушки любым типом выстрелов и состоит из механических, гидравлических и электрических узлов.


Механизм заряжания представляет собой комплекс, предназначенный для автоматического заряжания пушки любым типом выстрелов и состоящий из конвейера, автомата заряжания и системы управления.


Размещение боекомплекта


Боекомплект пушки размещен:


28 выстрелов в конвейере механизма заряжания и по типам укладки в любом соотношении;


18 выстрелов в немеханизированной укладке и комплектуется только осколочно-фугасными и кумулятивными выстрелами.


Из них:


В боевом отделении размещены:


· один заряд - на полке кабины за спиной командира;


· один снаряд - в кабине за спиной командира;


· один заряд - на полке кабины за спиной наводчика


· один снаряд - в нише слева от наводчика;


· один заряд - на полу кабины справа от наводчика;


· один снаряд - в кабине за спиной наводчика;


· два заряда и два снаряда - у моторной перегородки между топливными баками.


В отделении управления размещены:


· пять снарядов и семь зарядов - в баке-стеллаже;


· два снаряда - у бака-стеллажа.


В бункере на башне размещены шесть снарядов и шесть зарядов.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост
Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Схема укладки боекомплекта в танке.


1 – заряды без чехлов; 2 – снаряды без чехлов; 3 – сумки с магазинами к автомату АКС-74; 4 – гранаты Ф-1 (в сумках); 5 – магазины ПКТ; 6 – автомат АКС-74 (в чехле); 7 – патронташи для ракет; 8 – ракетница; 9 – вышибной заряд; 10 – снаряды в головных чехлах; 11 – заряды в чехлах; 12 – заряд без чехла венчика; 13 – снаряд в головном чехле и сетке; 14 – снаряд в головном и донном чехле.


Схема укладки боекомплекта в бункере.


1 – заряды; 2 – снаряды; 3 – магазин ПКТ; 4 – бункер; 5 – лента; 6,7 – проставки; 8 – стяжка; 9 – гайка

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост
Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Бункер, вид сверху.


КОМПЛЕКС УПРАВЛЕНИЯ ОГНЕМ


Состав КУО


КУО представляет систему функционально связанных составных частей, перечисленных в таблице, и состоит из:


· системы управления огнем (СУО), обеспечивающей поиск, обнаружение и стрельбу из пушки и спаренного с ней пулемета с места наводчика и командира;


· прицельного танкового тепловизионного комплекса ПТТ-2, обеспечивающего поиск, обнаружение и стрельбу из пушки и спаренного с ней пулемета с места наводчика днем и ночью с использованием КУО;


· панорамного прицельно-наблюдательного комплекса ПНК–6, обеспечивающего наблюдение, поиск, обнаружение и стрельбу днем и ночью из пушки и спаренного с ней пулемета командиром танка, а также стрельбу из зенитно-пулеметной установки;


· системы учета изгиба ствола пушки, обеспечивающей измерение изгиба ствола пушки в двух плоскостях (вертикальной и горизонтальной) и выработки сигналов пропорциональных величине изгиба в каждой плоскости для передачи в танковый баллистический вычислитель.


Прибор 1Г46‑М и тепловизионный комплекс наводчика ПТТ-2


Наблюдение за полем боя наводчиком, определение расстояния до цели и ведение стрельбы из пушки и спаренного с ней пулемёта днем осуществляется с помощью прицела наводчика 1Г46-М, имеющего независимую стабилизацию поля зрения в двух плоскостях, а ночью с помощью тепловизионного прицела ПТН-2.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Прибор 1Г46‑М предназначен для ведения наводчиком прицельной стрельбы из пушки артиллерийскими снарядами и управляемым реактивным снарядом, а также из пулемета, спаренного с пушкой.


Тепловизионный прицел наводчика ПТН-2 предназначен для наблюдения за полем боя, обнаружения целей и ведения прицельной стрельбы из пушки и спаренного пулемета в дневных и ночных условиях, а также в условиях плохой видимости. Наблюдение за полем боя ведется наводчиком через окуляр микромонитора прицела.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Прицел ПТН-2


В танковом тепловизионном комплексе ПТТ-2 обеспечивается слежение прицельного перекрестия прицела ПТН-2 за прицельной маркой прибора 1Г46‑М в вертикальной плоскости, что обеспечивает возможность использования дальномера прибора 1Г46‑М, баллистического вычислителя и автоматический ввод углов прицеливания и бокового упреждения, при стрельбе через прицел ПТН-2.


При наблюдении через тепловизионный прицел ПТН-2 измерение дальности наводчиком осуществляется с помощью дальномера прибора 1Г46‑М.


Прицельно-наблюдательный комплекс командира ПНК–6


Создание танковых прицельных комплексов в Украине связано с освоением в 90-х годах серийного производства украинских танков. С этой целью на НПК «Фотоприбор» (г. Черкассы) было освоено серийное производства прицельно наблюдательных комплексов командира ПНК-4С, которые являются аналогами советских прицельных комплексов СУО. Дальнейшее развитие украинских танковых прицельных комплексов было вызвано работами КП ХКБМ танка Т-84 (Объект 478ДУ9) и направлено на последующую модернизацию прицельного комплекса командира ПНК-4С в части повышения эффективности СУО по сравнению с танком Т-80УД.


Модернизация прицельного комплекса командира (комплекс ПНК-5) была выполнена в направлении расширения функциональных возможностей по сравнению с аналогом ПНК-4С. В ПНК-5 встроены лазерный дальномер и устройство автоматического ввода боковых упреждений (УВБУ), а в ночном канале наблюдения применен электронно-оптический преобразователь поколения 2+ типа ЭПМ -53Г. Внедрение комплекса ПНК-5 в СУО танка позволило повысить эффективность прицельной стрельбы командира в режиме дублированного управления и получить ряд преимуществ по сравнению с прицельным комплексом ПНК-4С, в том числе:


· возможность измерения дальности до цели с помощью лазерного дальномера повысило эффективность и автономность командира танка, расширило его возможности по поиску целей и выдачи целеуказания;


· введение дальномера и УВБУ позволило интегрировать прицел командира с танковым баллистическим вычислителем и за счет автоматического ввода углов прицеливания и упреждения сократить время на подготовку выстрела до 15%;


· применение ЭОП нового поколения повысило качество изображения в ночном канале, а дальность обнаружения цели в пассивном режиме наблюдения составила не менее 800 м .


Для дальнейшего совершенствования СУО танка «Оплот» КП ХКБМ и НПК «Фотоприбор» выполнили работы по созданию опытного образца панорамного прицельного комплекса командира ПНК-6. В состав комплекса ПНК-6 входит прицел командира ТКН-6, электроблок, блок управления головкой, блок коммутации и датчик положения пушки с приводом параллелограммным. Прицел ТКН-6 представляет собой панорамный телескопический прицел визуального наблюдения с независимой стабилизацией поля зрения в двух плоскостях с совмещенным лазерным дальномером и ТПВ-камерой.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Внешний вид составных частей комплекса ПНК-6.


1 – прицел ТКН-6; 2 – электроблок ЭБ-6; 3 – блок управления головкой БУГ-6; 4 – блок коммутации БК-6; 5 – привод параллелограммный, 6 – датчик положения пушки, 7 – пульт наведения, 8 – пульт управления ТПВ-камеры.


Комплекс ПНК-6 с двухплоскостной независимой стабилизацией (с точностью стабилизации 0,1 мрад), в состав которого входит тепловизионный канал, лазерный дальномер электронный датчик положения пушки, позволит увеличить эффективность стрельбы с места командира и обеспечить технические характеристики отечественных танков на уровне лучших мировых образцов.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Вид служебной информации отображаемой в поле зрения информационного окуляра.


Особенностью визуального канала наблюдения является наличие трех ступеней увеличения - 1,2х; 6,0х и 12,0х.


Это позволяет ускорить процесс поиска и обнаружение целей. Для быстрого обзора и выявления участков возможного нахождения целей служит первая ступень увеличения 1,2х, обеспечивающая большое поле зрения прицела в пределах не менее 30°. Для обнаружения и опознавания целей предназначены вторая и третья ступени увеличения 6,0х и 12х.


Наличие 12-ти кратного увеличения визуального канала обеспечивает обнаружение целей на дальностях, превышающих дальность прицельной стрельбы противника, а также возможность точного прицеливания, особенно при стрельбе в процессе движения танка. Для обеспечения поиска целей в ночное время суток и затрудненных метеоусловиях используется тепловизионный канал наблюдения, который разработан на основе применения ТПВ-камеры «CATHERINE-FC».


Видеоизображение ТПВ-камеры выводится на микромонитор прицела ТКН-6 и вместе со служебной информацией проецируется в поле зрения окуляра тепловизионного канала наблюдения. Управление работой ТПВ-камеры осуществляется с помощью пульта управления, который установлен на лицевой стороны прицела ТКН-6. Информация, отображенная в поле зрения прицела, дает командиру полную информацию о направлении линии визирования прицела, измеренной дальности, типе снаряда и готовности автомата заряжания при дублиррованном управлении вооружением, а также о наличии и направлении облучения противником.


Кроме того, с помощью органов управления пульта управления прицела ТКН-6, командир имеет возможность, при работе с тепловизионным каналом, отобразить тепловизионное поле зрения прицела наводчика. Комплекс обеспечивает командиру танка независимый круговой поиск целей в любое время суток и при любых погодных условиях, возможность контролировать работу наводчика, а при необходимости вести дублированное управление стрельбой из пушки и спаренного с ней пулемета, в том числе и управляемыми снарядами.


Увеличение углов наведения линии визирования по вертикали до 60°, а максимальной скорости наведения до 10°/с прицел ТКН-6 позволяет проводить эффективную стрельбу по воздушным целям (за счет независимой двух плоскостной стабилизации поля зрения), а также исключить из состава СУО отдельный зенитный прицел.


По своим характеристикам комплекс ПНК-6, представляющий собой комбинированный прицел второго уровня комплексирования, не уступает лучшим зарубежным аналогам , имея при этом в отличии от зарубежных аналогов, возможность управлять управляемым вооружением через тепловизионный канал прицела наводчика. Использование такого прицельного комплекса позволит значительно увеличить эффективность СУО украинского танка по сравнению с танком Т-80УД, увеличив вероятность попадания в цель с места командира до 0,6 с места и с ходу днем и ночью на дальностях до 2600 м .

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост
Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Броневая защита входных отверстий прицела ТКН-6 снимается вручную перед применением, это является серьезным недостатком.


Применение в конструкции прибора волоконнооптических гироскопов вместо поплавковых (ПНК-4С, ПНК-5) позволяет уменьшить габаритные размеры (в диаметре) и массу прибора, повысить его точность и надежность. Широкий диапазон управления линией визирования (ЛВ) прицела командира по вертикали позволяет выполнять задачи по управлению зенитной установкой для поражения воздушных целей.


Однако, увеличение угла управления ЛВ вверх ведет и к увеличению головной части прицела по высоте, что приводит к ее уязвимости во время боя. Различия в диапазонах наведения ЛВ прицелов свидетельствуют о том, что данный вопрос еще до конца не решен и требует дальнейшего рассмотрения вариантов по оптимизации увеличения углов наведения линии визирования по вертикали и одновременного уменьшения размеров по высоте головной части прибора командира.


Прицельно-наблюдательный комплекс ПНК-6 предназначен для:


· обнаружения наземных и воздушных целей днем и ночью с места командира;


· ведения стрельбы из пушки и спаренного с пушкой пулемета с места командира в режимах "Дубль", "Дубль-Т" и "Дубль - ПА";


· измерения дальности до целей в дневных и ночных условиях лазерным дальномером;


· выдачи целеуказания наводчику;


· ведения стрельбы из зенитно-пулеметной установки.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост
Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Защитный бронеколпак прибора ТКН-6.


Масса комплекса ПНК-6 – не более 290 кг .


Прибор ТКН-6 является прицелом командира и представляет собой перископический прицел, визирная часть которого неподвижно устанавливается внутри башни изделия, а головное зеркало, расположенное снаружи изделия и закрытое защитным бронеколпаком, вращается в горизонтальной плоскости в диапазоне: n×360°.


Стрельба из пушки с закрытых огневых позиций ведется с применением бокового уровня пушки и азимутального указателя танка.


Ведение стрельбы из зенитного пулемета осуществляется командиром с помощью прибора ТКН-6.


Системы учета изгиба ствола пушки

Системы учета изгиба ствола пушки, обеспечивающей измерение изгиба ствола пушки в двух плоскостях (вертикальной и горизонтальной) и выработки сигналов пропорциональных величине изгиба в каждой плоскости для передачи в танковый баллистический вычислитель.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост
Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Система учета изгиба трубы (СУИТ)


Зенитно-пулеметная установка


Зенитно-пулеметная установка обеспечивает углы обстрела по вертикали от минус 5° до плюс 60° и 360° по горизонтали, при этом цепи стрельбы блокируются в зонах в которых возможно повреждения пушки, прибора командира ТКН-6, датчика ветра ДВЕ-БС, антенны для радиостанции Р-030У и антенны для радиостанции Р-163-50К при стрельбе из ЗПУ.


Наведение зенитного пулемета по горизонтали, и вертикали обеспечивается электроприводами горизонтального и вертикального наведения соответственно.


Привод горизонтального наведения (ГН) закреплен на башне и выходным валом соединен с кронштейном ЗПУ. Привод ГН представляет собой цилиндрический редуктор. Он снабжен датчиком положения ЗПУ по горизонтали и датчиком обратной связи по скорости – тахогенератором.


Привод вертикального наведения (ВН) расположен на кронштейне ЗПУ и шлицевым валом соединен с люлькой ЗПУ. Привод ВН представляет собой цилиндрический редуктор, в котором размещены: электродвигатель, тахогенератор, датчик положения люльки ЗПУ и другие детали и механизмы.


Приводы работают в автоматическом режиме.


Автоматический режим работы обеспечивает:


· наведение ЗПУ с различными скоростями на цель;


· торможение и остановку пулемета при отпускании пульта и рукояток управления прицела, а также при срабатывании систем ограничения наведения ЗПУ;


· стабилизированное положение пулемета относительно точки прицеливания при стрельбе с помощью прибора командира ТКН-6.


Боекомплект пулемета размещен в трех магазинах, в каждом до 150 патронов, снаряженных в ленты.


Зенитно-пулеметная установка (ЗПУ) предназначена для стрельбы по воздушным и наземным целям с места командира. Вооружение ЗПУ – зенитный пулемет КТ-12,7 или НСВТ-12,7 калибра 12,7 мм.


Стрельба по воздушным и по наземным целям ведется командиром с помощью прибора ТКН-6.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Зенитно-пулеметная установка (ЗПУ)


1 – люлька; 2 – пулемет; 3 – лентосборник; 4 – выверочный винт привода ВН; 5 – привод ВН; 6 – выверочный винт привода ГН; 7 – привод ГН; 8 – пружинный уравновешивающий механизм; 9 – рукоятка.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Пулемет устанавливается в пазы люльки, шарнирно соединенной с кронштейном, а кронштейн крепится болтами к выходному валу привода горизонтального наведения.


См. Видео ЗПУ БМ «Оплот»


Комплекс управляемого вооружения


Комплекс управляемого вооружения предназначен для поражения наземных (в том числе движущихся со скоростью до 70 км/час) и низколетящих малоскоростных воздушных целей (вертолет) при скорости движения танка до 30 км/час.


Комплекс размещается в танке и состоит из танковой аппаратуры управляемого вооружения (ТАУВ), выстрела 3УБК14 (3УБК20) или управляемой ракеты «изделие 621» («изделие 622»).


Комплекс обеспечивает эффективную стрельбу в различных погодных условиях на высотах до 3000 м над уровнем моря. Наведение ракеты на цель и слежение за целью осуществляется с помощью прицела наводчика 1Г46-М.

Танк БМ «Оплот» в подробностях Оплот, Танки, Длиннопост

Управляемая ракета «изделие 621» («изделие 622»)


Управляемая ракета «изделие 621» («изделие 622») состоит из головной и хвостовой частей, стыкуемых во время выстрела. Ракета управляется по лазерному лучу и может размещаться в конвейере механизма заряжания в любом соотношении с артиллерийскими выстрелами.


Защита

Танк оборудован комбинированной броневой и встроенной динамической защитой от бронебойно-подкалиберных снарядов (БПС), противотанковых управляемых ракет (ПТУР), противотанковых авиабомб (ПТАБ), ударных ядер (УЯ), кумулятивных снарядов (КС), ручных противотанковых гранат (РПГ).


Экономию массы танка при равной снарядостойкости обеспечивает применение наклонных броневых листов корпуса и башни танка. Например, верхняя лобовая деталь корпуса. Также наклонены и имеют углы подворота и другие детали броневой защиты: лицевой и лобовой листы башни, нижняя лобовая деталь корпуса, крыша башни, лицевые листы бортовых экранов и др. детали. Дифференцированность толщины деталей корпуса и башни (в местах соединения правой и левой проекции башни, бортов и днища, днища и кормы корпуса и др. узлов) достигается применением фасонного броневого литья, посредством которого также изготовлены кронштейны подвески и натяжения гусениц, опора пушки, поддоны картеров коробки передач и крышки бортовой передачи; бронемаска пушки и некоторые другие броневые детали, которые имеют сложную конфигурацию и различную защищающую способность по разным радиальным направлениям. Применение литых броневых деталей также усиливает прочность и жесткость конструкции.


Применение композитной брони (стеклотекстолита, ячеистых блоков и др.) а также разнесенной многослойной брони обеспечивает экономию массы танка до 5…10% (при равной бронестойкости танка) при незначительном увеличении габаритов танка. Для предотвращения пробития корпуса и башни боеприпасами с тандемными боевыми частями, применена противотандемная встроенная динамическая защита (ПТВДЗ) нового поколения «Дуплет», снаряжаемая устройствами кумулятивной защиты (УКЗ) украинского производства типа ХСЧКВ различных модификаций.

Для срыва наведения противотанковых управляемых ракет противника с полуавтоматическими системами наведения по инфракрасным координаторам (ИК), а также для создания помех системам управления огнем с лазерными дальномерами или подсветками на танке установлен комплекс оптико-электронного противодействия с аппаратурой управления.


Больше картинки не вставляются, дочитать можно по ссылке - http://btvt.info/1inservice/bm_oplot.htm

Показать полностью 24
185

Последний советский проект перспективного танка

Один из самых необычных и принципиально новых проектов в истории танкостроения. Компоновка, обеспечивающая не имеющий аналогов уровень защиты экипажа, подвижности и огневой мощи:

- защита экипажа с уровнем, эквивалентным ~2000 и ~4500 от БПС и КС, 200 и 600 с верхней полусферы;

- 32 унитарных выстрела L=1400 в полностью автоматизированной укладке;

- мощность двигателей до 2000 л.с.

- возможность движения при повреждении 2-х гусеничных движителей (с противоположных сторон).

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

После того как было принято решение о калибре пушки перспективного танка, существующие варианты танков Объект 490 «Тополь» и Объект 490А «Бунтарь» потребовали полной перекомпоновки.

Компоновка «Бунтаря» претерпела изменения, в результате которых был создан танк «Объект 477», компоновка которого была утверждена в 1985 году. Из дневников Ю. М. Апухтина: 12.05.85. … Шомин, наконец, утвердил компоновку. Ковалюх добился, что конструкция автомата заряжания не кольцевая, а сзади замкнутый контур с подпиткой боеприпасами из корпуса. Посмотрим, что из этого получится.

Таким образом, в проекте вернулись к компоновке близкой классической за исключением вынесенного вооружения. Новый вариант «Объект 490» Е. А. Морозова находился в разработке параллельно с «Боксером»/«Молотом», и также был перепроектирован для оснащения орудием 152 мм 2А73.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост
Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Е. А. Морозов.

Деревянная модель первого варианта новой компоновки танка «Объект 490». 1:10. В первоначальном варианте гусеничные движители предполагались в обводах 3+3 катка.


Описание компоновки танка


Основным принципом, реализованным в этом варианте, является условное расчленение всей машины на 5 изолированных друг от друга отсеков и распо­ложение их вдоль продольной оси от носа к корме в последовательности, соответствующей их вкладу и боевую эффективность танка.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Размещение отсеков танка «490». Ранний вариант.


1 - топливный отсек;


2 - отсек систем двигателя и силовой установки;


3 - отсек ос­новного вооружения;


4 - отсек автомата заряжания;


5 - отсек экипажа.


Первым расположен топливный отсек с ми­нимально допустимым уровнем броневой защиты от наиболее массовых средств поражения танка (700 и 1000 мм от БПС и КС). Повреждение этого отсека, разделенного продольными перегородками, и частичная утрата топ­лива в бою не приведут к потере танком своей боеспособности.


За топливным отсеком в корпусе расположен отсек систем двигателя и силовой установки, а над ним - отсек ос­новного вооружения. Эти отсеки имеют более высокий уровень защиты, так как выход из строя двигателя или пушки существенно снижает боевые возможности танка. Расположенный в носовой части корпуса топливный отсек является эк­раном для силовой установки и повышает ее живучесть при снарядном обстреле. Силовая установка включает в себя 2 одина­ковых двигателя (на макете 5ТДФ, в перспективе планировалась установка 4ТД). Трансмиссия с гидрообъемной передачей позволяет регулировать ве­личину мощности, передаваемой на каждый гусеничный обвод. Это позволяет:


· использовать двигатели умеренной мощности (800-1000 л.с.) при высокой мощности силовой установки в целом;


· продолжить движение при боевых повреждени­ях одного из двигателей;


· снижать путевые расходы топлива за счет ис­пользования одного из двигателей или обоих вместе в зависимости от дорожных условий.


· скорость хода вперед и назад аналогичная – более 75 км/ч, что значительно увеличивает выживаемость танка в бою.


Затем размещается отсек автомата заряжания (A3) с боекомплектом, имеющий еще более вы­сокий уровень защиты и экранируемый от фрон­тального огня тремя предыдущими, а в верхнем поясе отсеком основного вооружения. Поражение этого отсека, кроме потери танком своей огневой мощи, может привести к детонации зарядов с тяжелыми последствиями. Для нейтрализации вы­соких давлений, возникающих в случае детонации зарядов, в днище отсека предусмотрены «вышибные пластины» (на первом варианте в крыше), выполняющие функции предохранительного клапана. Длина отсека A3 предусмат­ривает возможность размещения унитарного боеприпаса (L=1400 мм) и позволяет упростить кинематику подачи и досылания боеприпаса в камору пушки. В первом варианте компоновки танка выстрелы в АЗ размещались в конвейерах вертикально (32 выстрела), поступая в размещенный по центру расходный механизм на 4 выстрела, в заключительном варианте – горизонтально.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Вариант перспективного танка (разработка ~1989-91).


Вооружение 150 мм пушка 2А73, автомат заряжания с двумя горизонтально расположенными конвейерами.


Дополнительное вооружение – 30 мм гранатомет на задней башне и два 2×7,62 мм пулемета ТКБ-666.


По периметру танка и в шахтах между бортами отсека экипажа для поражения целей, атакующих сверху размещены 26 мортир КАЗ «Штандарт».


Последним в кормовой части танка размещен отсек экипажа. Экипаж расположен в удобной позе - сидя с обеспечением всех эргономических требований (санузел, отопление, кондиционер, приготовление пищи). На крыше, во второй башне, размещен комплекс электронно-оптических средств поиска целей и управ­ления основным и дополнительным вооружением. Такая компоновка танка обеспечивает диффе­ренцирование уровня защиты и живучести отдель­ных компонентов танка в соответствии с их зна­чимостью.


Интересной особенностью компоновки являюсь применение ствола пушки в качестве трубы забора воздуха ОПВТ (высота подъема 4,6 м при максимальном возвышении на корму 30°).


Новый вариант перспективного танка отличался от первоначального решениями по схеме броневой защиты, автомата заряжания и гусеничного движители (4+2 катка).


Огневая мощь


Хотя танк является уни­версальной машиной, способной поражать разнооб­разные цели, его главная задача (в соответствии с концепцией основного танка) – борьба с сильнобронированными целями типа танк. Необходимость ее решения определяет «облик» и состав комплекса танкового вооружения, тип и характеристики основного оружия. Данная концепция сохраняется и в наше время.


Основное вооружение финального варианта танка состояло из 152 мм пушки 2А73 с полностью автоматизированным боекомплектом из 32 унитарных выстрелов расположенным в двух конвейерах. Каждый конвейер имел свою систему досылания выстрела. Хотя башня обеспечивала круговое вращение углы возвышения/склонения пушки относительно горизонта составляли -5°, +10° только в диапазоне курсовых углов ±45°. Этот недостаток компенсировался за счет применения управляемой гидропневматической подвески, что за счет изменения дифферента машины позволяет увеличить углы наведения пушки в вертикальной плоскости.


В то же время значительно возросла насыщенность поля боя танкоопасной живой силой, вооруженной носимыми противотанковыми средствами – РПГ, ПТРК. Борьбе с такими целями уделялось важное внимание при создании харьковского танка 21 века. Дополнительное вооружение включало два, расположенных по обеим сторонам кормовой части блока вооружения 2-ствольных 7,62 мм курсовых пулемета ТКБ-666 (ЦКИБ СОО) с независимым наведением по вертикали. Углы возвышения (+45°) позволяли поражать цели расположенные на верхних этажах зданий и в горной местности. Готовый боекомплект каждого пулемета составлял 1500 патронов. На задней башне, расположенной над капсулой экипажа размещался 30 мм автоматический гранатомет с углами наведения по горизонту 360°, по вертикали -10°, +45°).


Особенно лаконично была построена СУО танка. Прицельные комплексы строились в виде отдельно расположенного тепловизионного модуля и лазерного дальномера размещенного справа (по ходу танка) в бронемаске. Телевизионный модуль и канал наведения управляемого снаряда размещался слева. Панарамический прицел с визуальным каналом располагался на задней башне, изображение передавалось как командиру-наводчику так и механику водителю. Дневно-ночная ТВ панорама размещалась на станке автоматического гранатомета на задней башне.


Модульная установка тепловизионного и телевизионного прицелов в бронемаске танка позволяла размещать разработанные и производимые серийно в 80-е годы приборы, например 1ПН71 1ПН126 «Аргус» и пр. имевшие большие габаритные размеры, при этом приводы по углу места и азимуту не требовались, так как прицелы стабилизировались с пушкой. Дополнительная точность достигалась благодаря «активной» подвеске, снижавшей нагрузки на стабилизатор вооружения. Поиск целей (при приведении к углу и положению заряжания) мог в то же время осуществляться независимым дневным панорамическим прицелом и дневно-ночной панорамой установленными на блоке вооружения второй башни.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Интересной особенностью компоновки являюсь применение ствола пушки


в качестве трубы забора воздуха ОПВТ (высота подъема 4,6 м при максимальном возвышении на корму 30°).


На лобовой части корпуса, а также на надгусеничных полках устанавливались камеры переднего обзора. Камера заднего обзора устанавливалась в центральной части кормы танка.


По бортам башни устанавливались мортиры системы «Туча» - 12 шт.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Над отсеком экипажа размещалась вторая башня с дополнительным вооружением, панарамическим прицелом с визуальным каналом и дневно-ночной телевизионный прицел, устанавливающийся на станке вместе с автоматическим гранатометом.


Проблему создания и серийного производства компактных танковых прицелов с тепловизионным каналом не удалось решить спустя десятилетия после развала СССР. На данный момент проблема решается путем закупки и лицензионного производства зарубежных компонентов (в РФ). Уровень развития технологий в СССР, РФ отражает прибор 1ПН126, принят в 2005 г. Сложно представить себе вариант «альтернативной истории» развития систем технического зрения в СССР, в случае если бы он не развалился, но надеяться на компактность и высокие характеристики, позволяющие отказаться от визуального канала было бы безосновательно.


Круговой обзор из танка планировалось реализовать при помощи телекамер переднего обзора расположенных на верхней лобовой детали носового узла корпуса и на надгусеничных полках, а так же камер заднего обзора размещенной по центру кормы корпуса. Также у экипажа имелись призменные приборы наблюдения с выводом изображения над окулярами панорамического прицела.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Пример изображение на экране монитора «Аргус» (уровень 90-х). От визуального канала отказываться было преждевременно.



Защита


4.04.74. Проскуряков (ВНИИТМ):


- Защита должна быть дифференцированной и обеспечивать угол обстрела ±25 .. 35 градусов. Виды защиты: броня, активная защита и маскировка. Броня должна быть существенно поднята по сравнению с изделием «225» и «226».


Надо обеспечить защиту от натовского снаряда калибра 120 мм с увеличенной начальной скоростью. Без брони танка нет. Защиту решать не за счет толщины, а за счет новых решений.


Маневренность должна быть повышена за счет гидромеханической трансмиссии. Ее сейчас Исаков делает совместно с ВНИИТрансмашем на мощность 1500 л.с. Это должно повысить средние скорости движения, уменьшить время разгона, повысить управляемость, плавное изменение радиусов поворота машины, обеспечить максимальную скорость заднего хода.


Решения компоновки танка 21 века уделяли ключевое внимание обеспечению защиты компонентов танка в соответствии с их вкладом в боевую эффективность. Если первый (топливный) отсек имел лобовую противоснарядную защиту на уровне, заданном ТТТ, то последний отсек (эки­пажа) будет практически защищен в 2-2,5 раза сильнее. Поскольку создание снарядов с таким уровнем бронепробиваемости в обозримом будущем невозможно, указанное построение компоно­вочной схемы дает возможность обеспечить высо­кую вероятность выживаемости танка в бою при минимальной массе брони.

Последний советский проект перспективного танка Танки, Молот, Хкбм, Армата, Длиннопост

Перспективные устройства защиты разработки НИИ Стали (90-е).


Снизу в центре фото перспективного элемента ДЗ 32Э, слева элемент «Гофр».


Габаритные размеры перспективного активного элемента были вдвое меньше серийного 4С22.


Это позволяло обеспечить большую площадь прикрытия защищаемых проекций.



Если кто-то не устал дочитать про проект можно на сайте БТВТ -

http://btvt.info/2futureprojects/490_21vek.htm

Показать полностью 8

Мы ищем frontend-разработчика

Мы ищем frontend-разработчика

Привет!)


"Шо? опять?"

Задач так много, что мы не успеваем! И вот нам снова нужны frontend-разработчики!

Как уже стало традицией, мы предлагаем небольшую игру, где вам необходимо при помощи знаний JS, CSS и HTML пройти ряд испытаний!


Зачем всё это?

Каждый день на Пикабу заходит 2,5 млн человек, появляется около 2500 постов и 95 000 комментариев. Наша цель – делать самое уютное и удобное сообщество. Мы хотим регулярно радовать пользователей новыми функциями, не задерживать обещанные обновления и вовремя отлавливать баги.


Что надо делать?

Например, реализовывать новые фичи (как эти) и улучшать инструменты для работы внутри Пикабу. Не бояться рутины и удаленной командной работы (по чатам!).


Вам необходимо знать современные JS, CSS и HTML, уметь писать быстрый и безопасный код ;) Хотя бы немножко знать о Less, Sass, webpack, gulp, npm, Web APIs, jsDoc, git и др.


Какие у вас условия?

Рыночное вознаграждение по результатам тестового и собеседования, официальное оформление, полный рабочий день, но гибкий график. Если вас не пугает удаленная работа и ваш часовой пояс отличается от московского не больше, чем на 3 часа, тогда вы тоже можете присоединиться к нам!


Ну как, интересно? Тогда пробуйте ваши силы по ссылке :)

Если вы успешно пройдете испытание и оставите достаточно информации о себе (ссылку на резюме, примеры кода, описание ваших знаний), и если наша вакансия ещё не будет закрыта, то мы с вами обязательно свяжемся по email.

Удачи вам! ;)

Показать полностью
Отличная работа, все прочитано!
