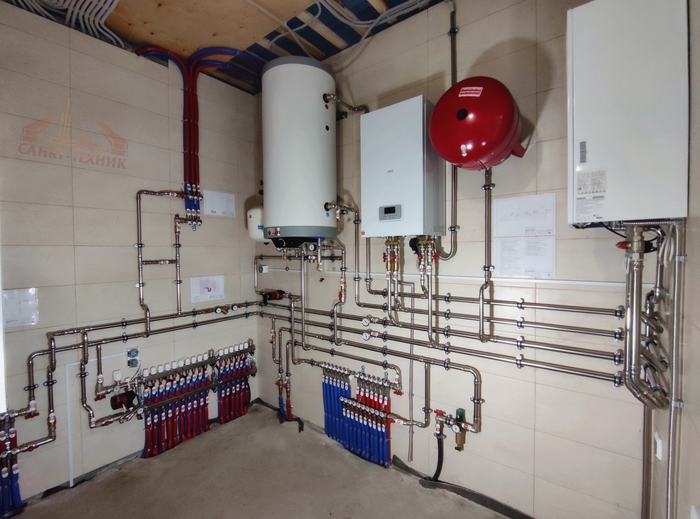

Выполнен монтаж котельной дома, площадью 128кв.м.

Первая часть была аж вот тогда - 30 октября 2019 года. КП ПРИЛЕСНЫЙ, часть 1

Ещё одно гидравлическое произведение вашему вниманию.

И сие изделие выполнил наш самородок из Таджикистана Муххамад. Под Славиным контролем.

Дом хоть и только для отдыха, но Геннадий захотел здесь максимальную инженерию, которая включает в себя комфортные теплые полы под деревянным покрытием, радиаторы, вентиляцию с подогревом от газового котла и рециркуляцию ГВС. Из-за таких пожеланий здесь нарисовалась коллекторная балка на 3 выхода с гидравлическим разделителем, а не наша классическая и простая котельная, где насос в котле обслуживает радиаторы и бойлер, а доп. насос после узла смешения устремляет теплоноситель в полы.

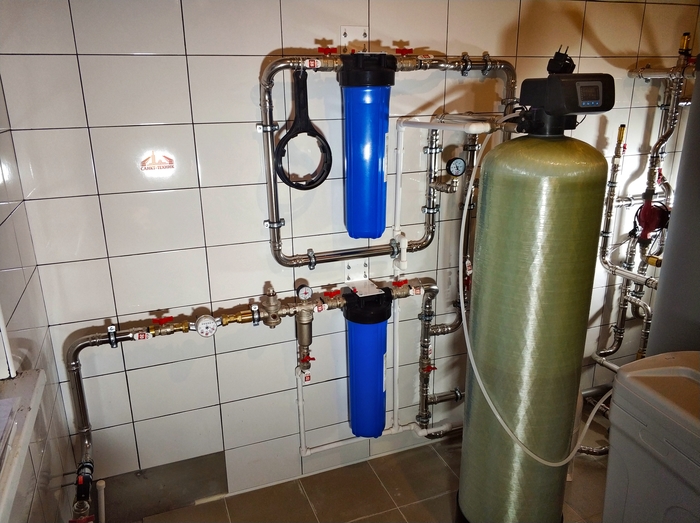

Но, конечно, здесь всё внимание на себя забирает наилютейшая система водоочистки из 4(!) колонн, так как только железо в воде из скважины превышено в 150 раз..

У Геннадия на основной дом стоит такая же система, собранная несколько лет назад, поэтому он сам дал Славе четкое задание, какая она должна быть, после чего Слава нарисовал и согласовал схему обвязки. А Муххамад смонтировал.

Во время съемок специалист как раз выполнял пуско-наладку водоочистки.

Вся котельная по трубопроводам получилась тоже не стандартной, так как здесь случилось странное сочетание: гидравлика отопления - ППР, гидравлика водоснабжения - нержа. А всё потому, что в основной, отдельно стоящей котельной на участке мы всё выполнили нержой и там находиться было невозможно даже зимой, - было душно и жарко. В итоге, Геннадий попросил одеть на всё теплоизоляцию, скрыв блеск нержи.

Заказчик сам рассказывает на видео про нас, скважину, железо в ней и систему очистки.

Выполнен монтаж теплового пункта дома, площадью 240кв.м.

Стоимость оборудования(гидравлический разделитель, насосы, трехходовые): 84т.р.

Стоимость обвязки(нерж. трубы Valtec, соединители, краны, термометры, манометры): 110т.р.

Стоимость монтажа: 73т.р.

Первая часть - 10 января 2021 года. СЕВЕРНАЯ ЖЕМЧУЖИНА, ДОМ, часть 1

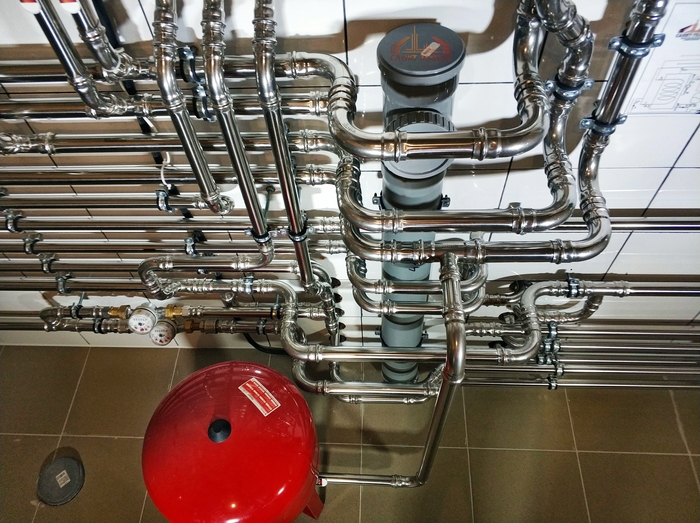

Не часто у нас появляются такие гидравлические изделия, - когда из отдельно стоящей котельной теплоноситель и горячая вода с рециркуляцией подается по утепленному наружному трубопроводу в тепловой пункт дома. Холодная вода подается без всякого утепления в той же траншее в обычной ПНД-трубе.

Утепленные магистральные трубопроводы могут быть финского производителя Uponor, или питерского Твэл-Пэкс.

Здесь проложены финские трубопроводы.

Я бы выбрал более качественные, на мой взгляд, и менее дорогие Твэл-Пэкс.

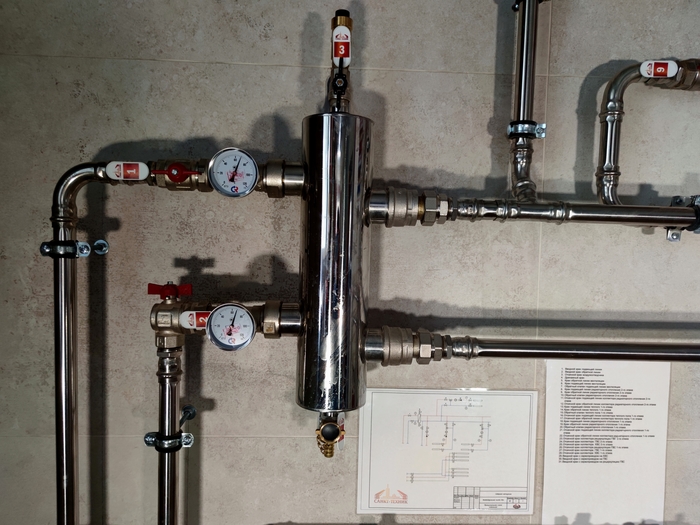

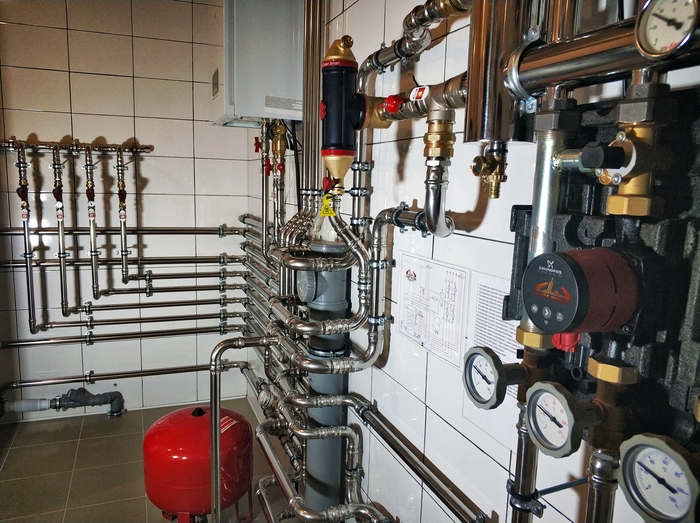

Теплоноситель из основной котельной поступает в гидравлический разделитель, откуда каждый насос забирает нужное его количество для своих нужд. Роль коллекторной балки играет нержавеющая труба 28 диаметра.

Холодная и горячая вода поступают непосредственно в систему водоснабжения дома, так как все процедуры по очистке уже произведены в котельной.

Система рециркуляции с мощным насосом Grundfos UP 20-30 N в котельной позволит получить горячую воду из каждого смесителя сразу здесь и в банном комплексе.

Выполнен монтаж котельной дома, площадью 240кв.м.

Многие спрашивают цены. Решил их писать, чтобы вопросов было меньше:

Стоимость оборудования: 238т.р.

Стоимость обвязки нержавеющими трубами Valtec: 168т.р.

Стоимость монтажа: 85т.р.

Первая часть - 07 февраля 2021 года. ФЕДОРОВСКОЕ, часть 1

Очень многие спрашивают про стоимость выкладываемых работ, поэтому решил быть более информативным в этом направлении - удовлетворять сие любопытство сразу и писать эту информацию в начале каждого поста.

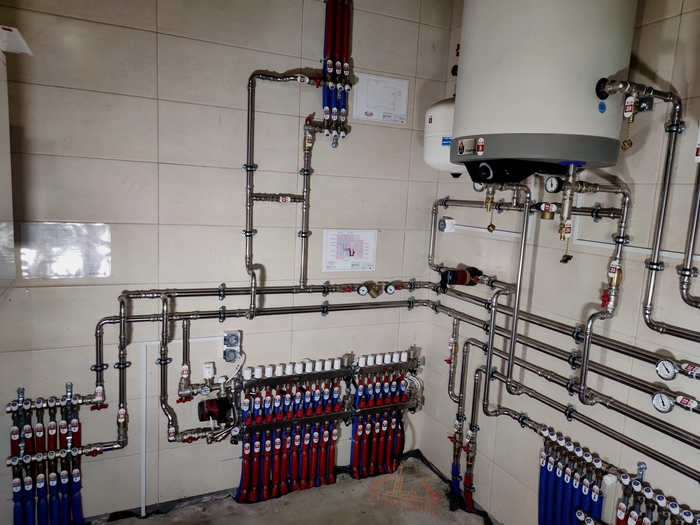

Здесь сама котельная могла быть существенно проще, если бы Игорь не захотел получить возможность превращать теплые полы из системы отопления в просто комфортные. Для этого почти везде в доме установлены радиаторы, которые в такие моменты будут брать на себя основной удар по компенсации теплопотерь.

Получилось 13 батарей и 3 зоны теплого пола перед окнами в пол от радиаторной системы отопления с ограничением температуры с помощью клапанов RTL, чтобы иметь возможность в них поддать жару. Котловые насосы всё это радиаторное дело прокачивали бы уже с большим трудом, поэтому в котельной образовался гидравлический разделитель в коллекторной балке и два насоса-частотника Grundfos 25-60 для беспроблемной работы всей системы отопления.

Рециркуляция ГВС выполнена до каждого потребителя.

В итоге, котельная с двумя котлами(основной - газовый и резервный - электрический) получилась максимальной по комплектации для данного дома.

Хотя, нет.

Если бы был большой метраж "комфортных" теплых полов под деревянным покрытием и подогрев системы вентиляции, то можно было бы устроить больший беспредел, добавив ещё две насосные группы - и тогда с плоскостями гидравлики в котельной была бы совсем замечательная жопа).

Выполнен монтаж котельной одноэтажного дома, площадью 190кв.м., предназначенного для проживания семьи из 4х человек.

Первая часть - 01 октября 2020 года. ЛОПУХИНКА, часть 1

Здесь веселью Олега не было предела , ибо нержу он полюбил неотвратимо и навсегда - Ггг - покажите мне человека, который её не любит.

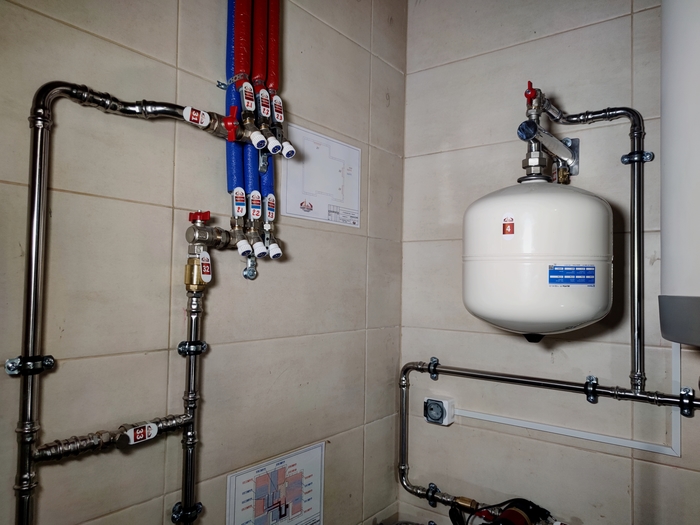

Котельная могла быть проще, но Геннадий тоже повеселился - пожелал иметь выбор - теплый пол под плиткой не только в качестве системы отопления, но и в качестве просто комфортного(до 28 градусофф), а это неминуемо влечет за собой монтаж радиаторов - они и были сотворены в первой части.

Газ у Геннадия ожидается хрен знает когда, но он сразу поставил задачу умереть, но смонтировать оба котла - электрический и газовый, чтобы сразу отапливаться с помощью электроэнергии и спокойно вести неравный бой с монополистами-газовщиками за обретение их, самого дешевого, вида топлива. Пока за подключение просят больше ляма рублей..

В итоге, котельная получилась супер-стандартно-надежной для частного дома на северо-западе России: два котла(электрический и газовый) + теплые полы + радиаторы + бойлер аж косвенного нагрева = 🔥

Выполнен монтаж котельной дома, площадью 400кв.м.

Первый этаж - 05 января 2020 года. ПАРГОЛОВО, часть 1.1

Второй этаж - 08 января 2020 года. ПАРГОЛОВО, часть 1.2

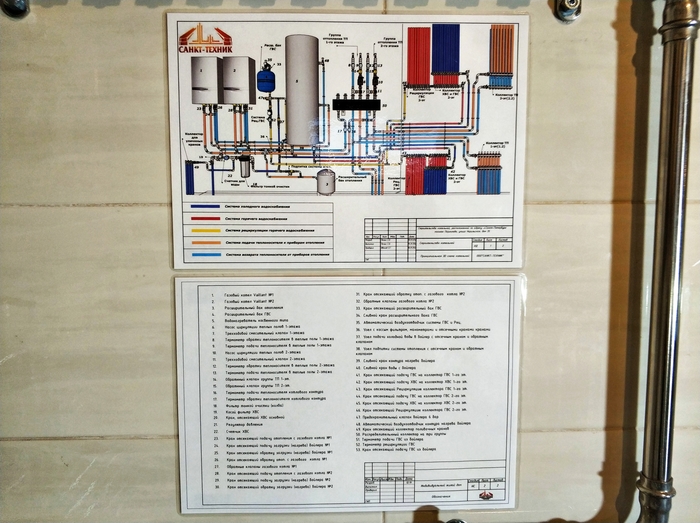

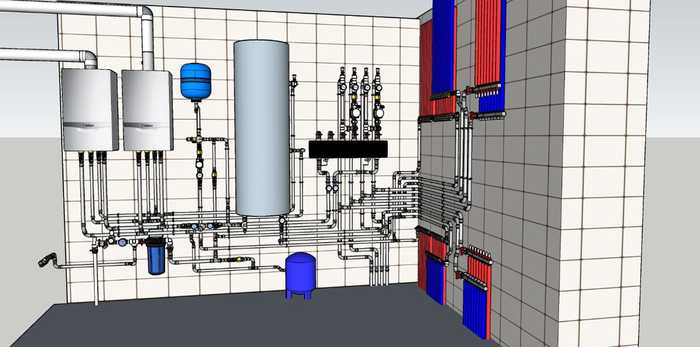

Котельная нарисована Стасом в SketchUp, согласована с заказчиками и смонтирована.

Не смотря на внушительный объем трубопроводов, всё просто до безобразия.

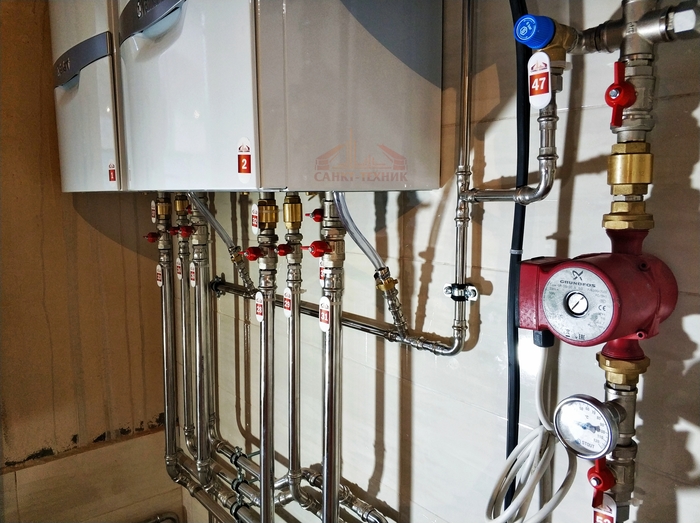

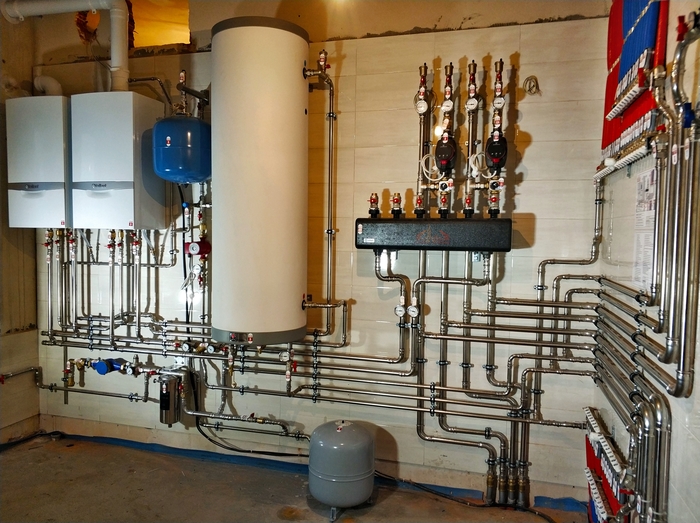

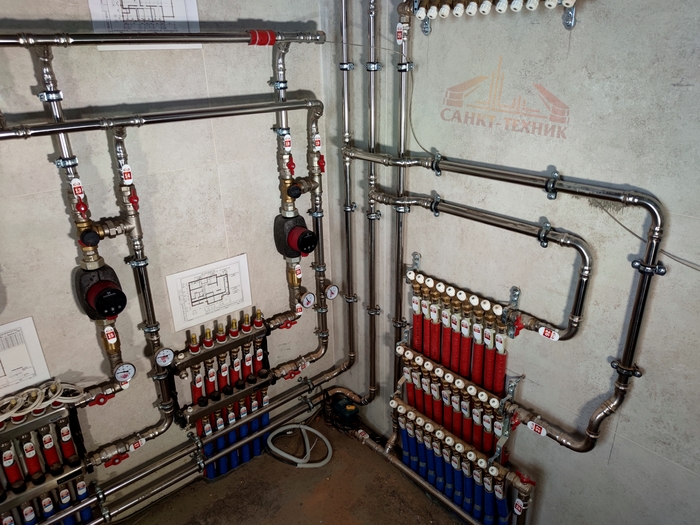

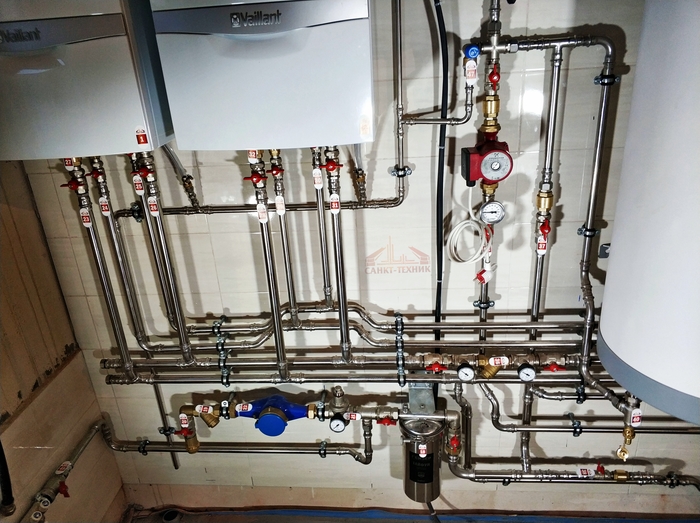

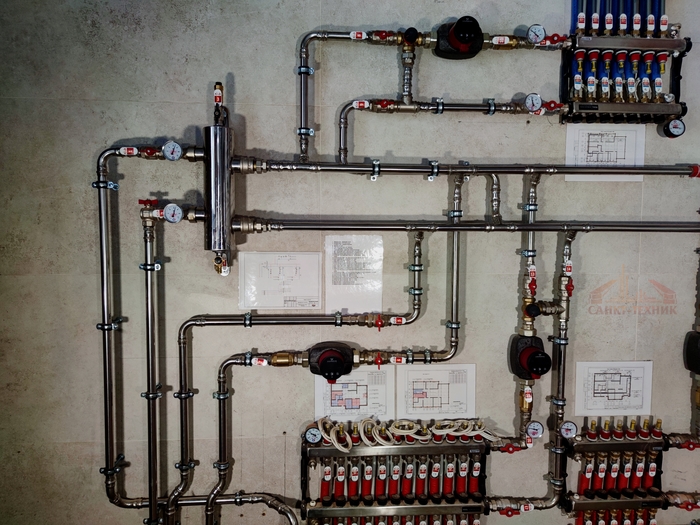

Каскад из двух котлов подает нагретый теплоноситель прямиком в гидравлический разделитель, затаившийся в коллекторной балке на 3 выхода.

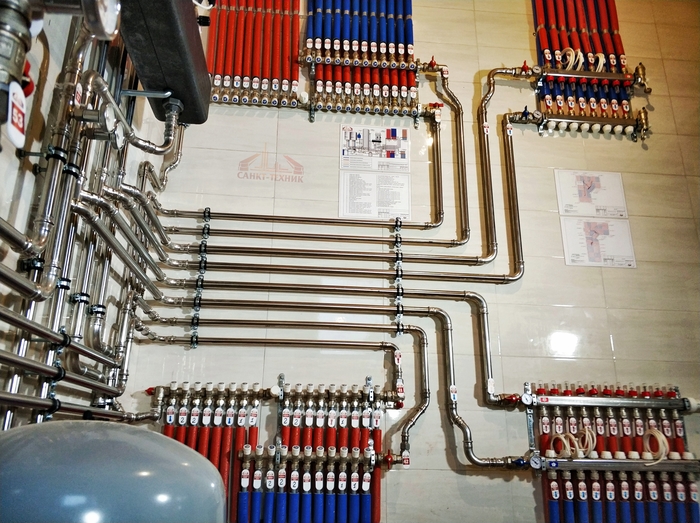

Один выход оставлен для препровождения нагретой воды в теплообменник вентиляции, а остальные два задействованы для основной системы отопления дома - теплых полов под плиткой.

Общий метраж полов около четырёхсот метров (первый этаж - 229кв.м., второй - 170кв.м.). На каждый этаж смонтирован свой узел смешения с насосом - Grundfos ALPHA 2 25-80. В принципе, на 1 этаж хватило бы и 25-60, но небольшой запас по мощности ещё никому не вредил. А, так как это частотник, брать больше энергии, чем нужно, он априори не будет.

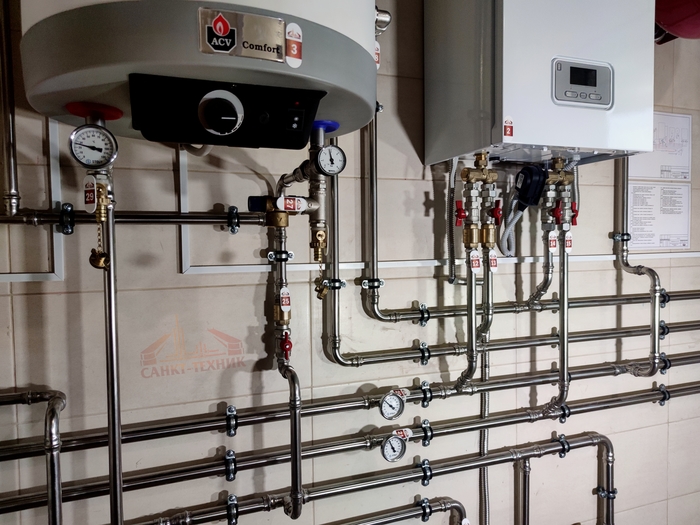

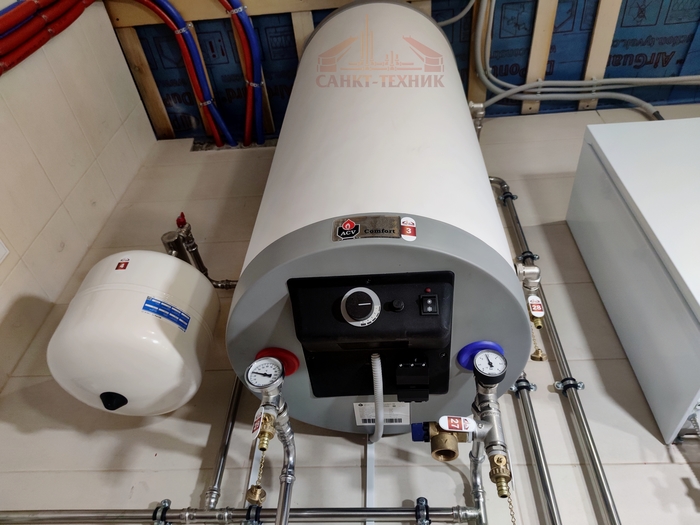

Горячая вода будет приготавливаться в бойлере ACV Comfort 240л("бочка в бочке", нержавеющая сталь, Бельгия). Преимущество данного изделия в том, что он по быстроте нагрева воды равен трехсот-литровому бойлеру с классическим змеевиком, и это чуть-ли не единственный агрегат такого объема, который можно ПОВЕСИТЬ на стену. А это считаю важным преимуществом, так как в котельной, при таком исполнении, сразу освобождается около одного квадратного метра полезной площади.

Рециркуляция ГВС выполнена до каждого потребителя и обеспечивается достаточно мощным насосом Grundfos UP 20-30 N.

Кстати, если насос для системы рециркуляции горячей воды МОЖНО установить в систему отопления, то насос для отопления в ГВС - НЕТ. А всё от того, что в циркуляционных насосах отопления корпус выполнен из чугуна, а для рециркуляции - из нержавейки (буковки "UP" означают, что он циркуляционный, а буковка "N" - из нержавейки).

А дальше всё просто объясняется. В системе горячего водоснабжения присутствует кислород. При взаимодействии с чугуном(или сталью), происходит окисление и последующее образование ржавчины в воде, что опечалит любого ею пользующегося даже без потребления внутрь.

В практике некоторых наших спецов (когда мы ещё не были С-Т) было несколько случаев, когда по исходу нескольких месяцев горячая вода постепенно становилась ржавой. И причиной этой херомантии оказывались железные элементы, возникшие в системе ГВС. Один раз, помню, это был большой скол эмали в эмалированном бойлере, второй - заказчики установили стальной полотенце сушитель..
