Ленты продаются по 5 метров, так что прикинул 2 основных варианта расположения - в два или в три ряда. Сначала накидал оба варианта на компьютере, чтобы сразу было понятно, какого размера будет результат, остановился на двухрядном, потому что большой вариант эпичнее, в поперечнике 78см получилось. В качестве крепления взял древний переходник с накамерной вспышки на байонет bowens, который надевается на обычную стойку.

Кстати, большой плюс компьютерных программ - удобство расчёта. Задал восьмиугольную форму с возможностью менять длину стороны, второй восьмиугольник со смещением на ширину ленты, и тут же вижу суммарный результат по общей длине. После чего меняю длину стороны, пока в итоге не выйдет 5 метров. И дополнительно диаметр переходника добавил, чтобы размеры крепления сразу получить.

Делал в Компас3D, потому что на работе в институте объявили импортозамещение, так что никаких SolidWorks и Inventor, стараюсь привыкать к тому, с чем работаю.

Ленту взял 12 вольт, нейтрально белую 4000К, 9.6 ватт/метр, индекс цветопередачи CRI больше 90%. Лента arlight, но я попал на скидку и взял во всеинструменты. Где, кстати, по светодиодным лентам не указывают индекс цветопередачи, что, по-моему, довольно глупо, это первый параметр, на который я смотрю. А тут на сайте производителя выбрал по фильтрам, потом вбил название в поиск, и есть, оказывается, дешевле и забирать удобнее. Такой поиск, конечно, через задницу, но зато экономия.

Возможные вопросы:

- Почему 4000К, а не студийные более холодные 5500-6500? Чтобы можно было использовать вместе с естественным светом.

- Почему не лента с изменяемой температурой и/или цветом? Цена. По большому счёту, это эксперимент. Если будет удачным, то можно думать над следующей версией, а пока так.

- Почему не вырезать круг из фанеры? У алюминия лучше теплоотвод, светодиоды дольше прослужат, плюс меньше возни со стыковкой, тут я ленту по кругу вообще не разрезал, изгиб не критичный.

Далее алюминиевый уголок 25мм, два куска по 2 метра на основу хватило, ещё был кусок в 1 метр для мелочи.

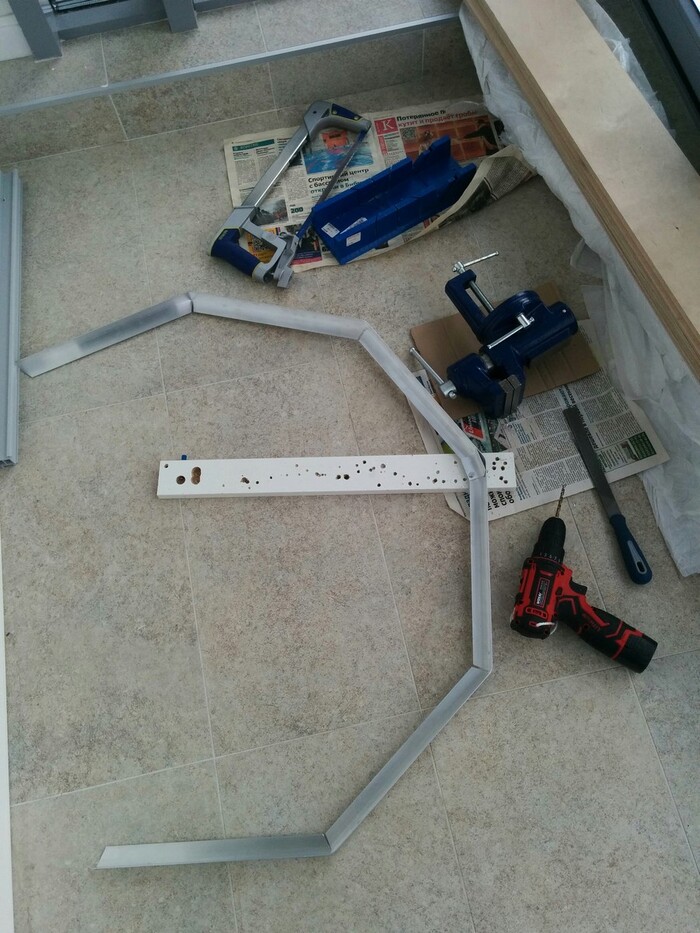

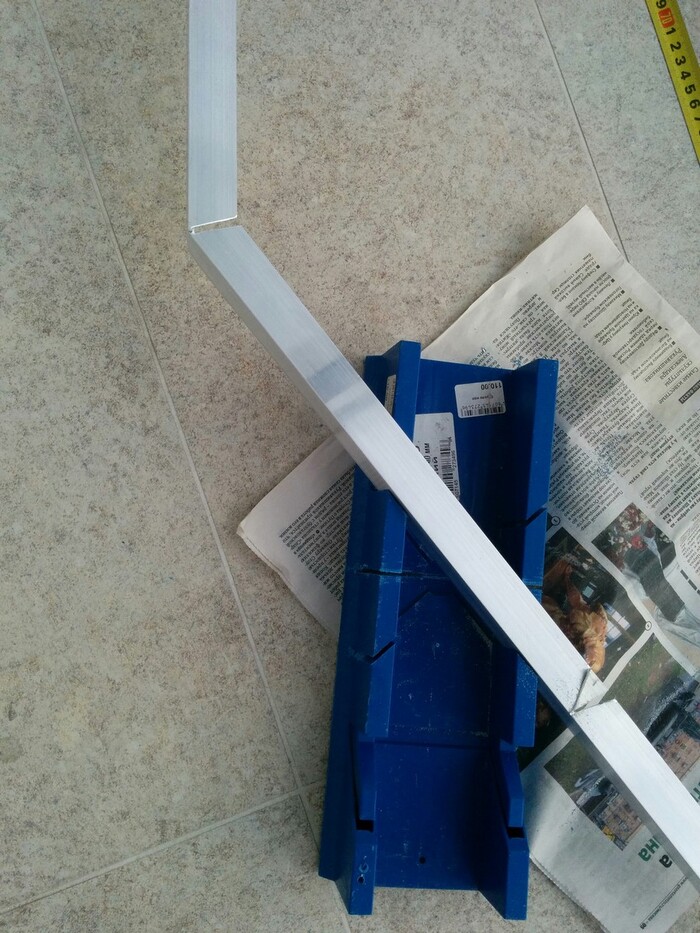

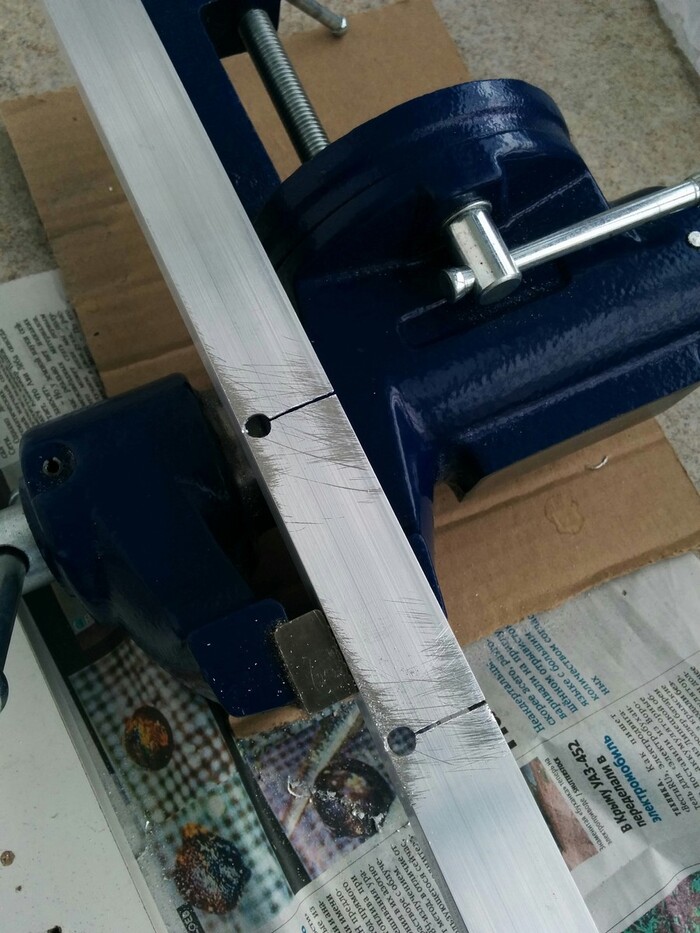

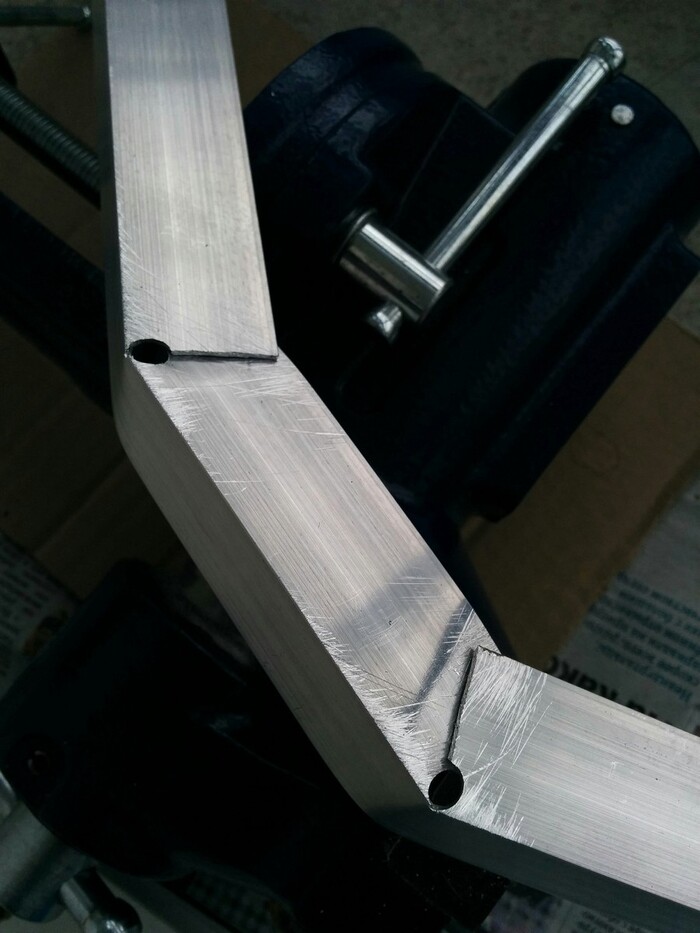

Вырезал на будущих углах треугольнички, потом согнул.

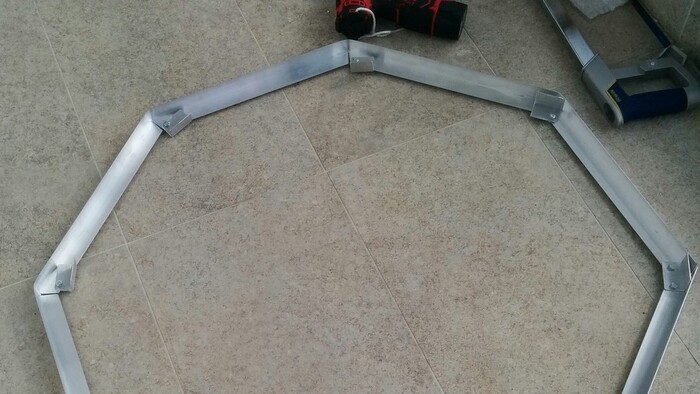

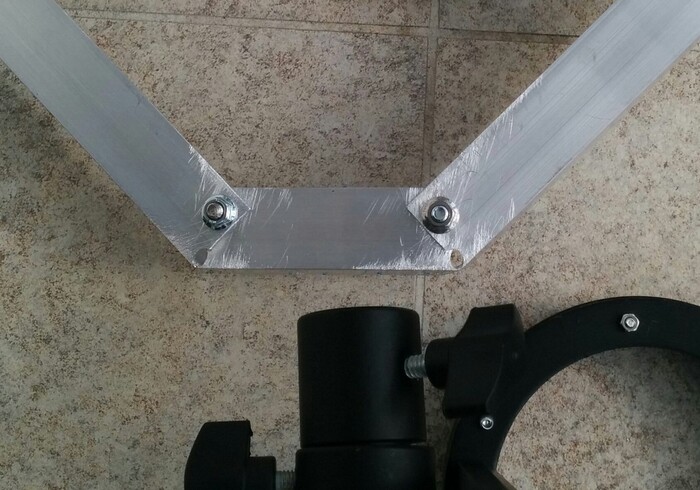

Сгибы усиливаем короткими обрезками уголка. Причём сначала сверлим только одно отверстие, привинчиваем, потом раскладываем точно как надо, и уже тогда просверливаем второе, чтобы не сильно искажать общую геометрию.

Напоминаю, что это не про людей с ЧПУ станками, а рубрика «Из говна и палок», так что легко получить кривую форму.

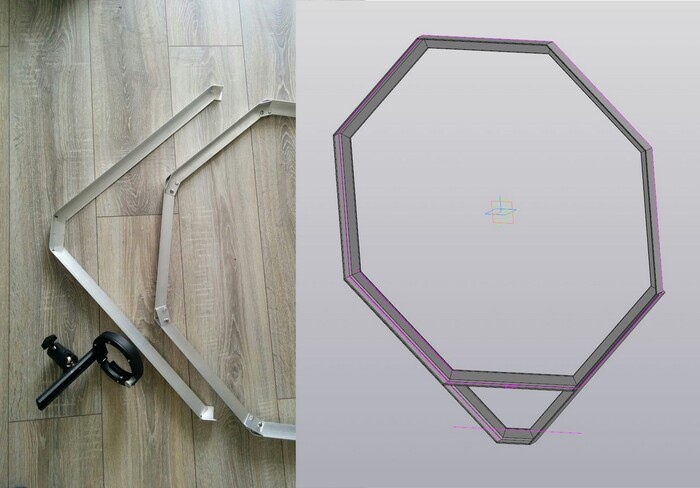

Для крепления в итоге сделал вариант сгиба ещё проще.

Но тут пришлось больше работать напильником, чтобы никакие острые заусенцы не торчали. Скручивал всё обычными маленькими болтами М5.

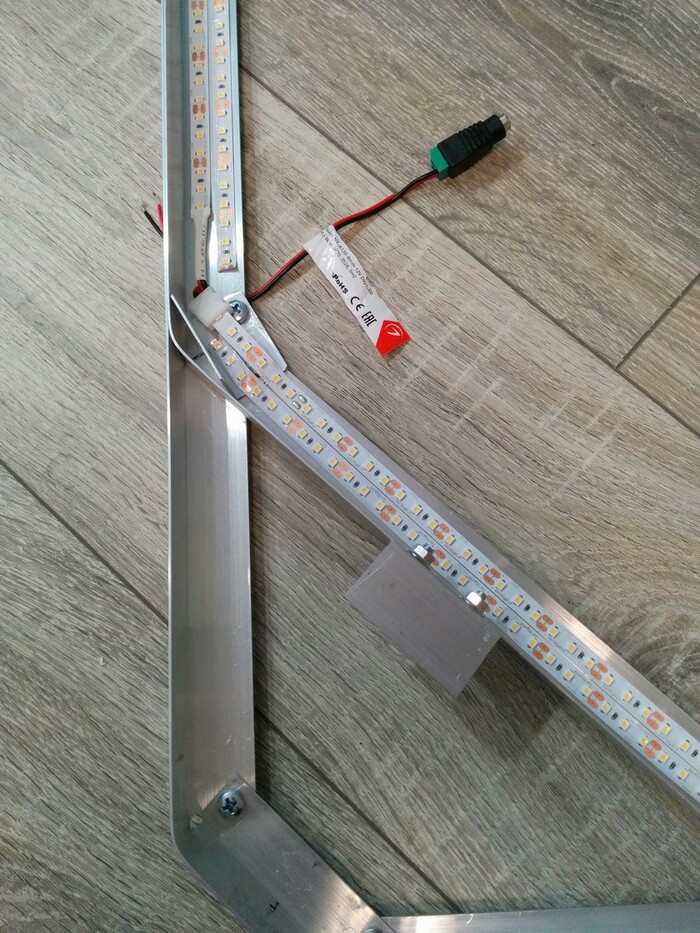

При расчётах сделал небольшой запас по длине ленты, так что в итоге около 10см пришлось отрезать, это лучше, чем если бы сильно не хватило, но сейчас думаю, что это было необязательно. Два ряда ленты вывел на разные провода, чтобы можно было сделать раздельное включение.

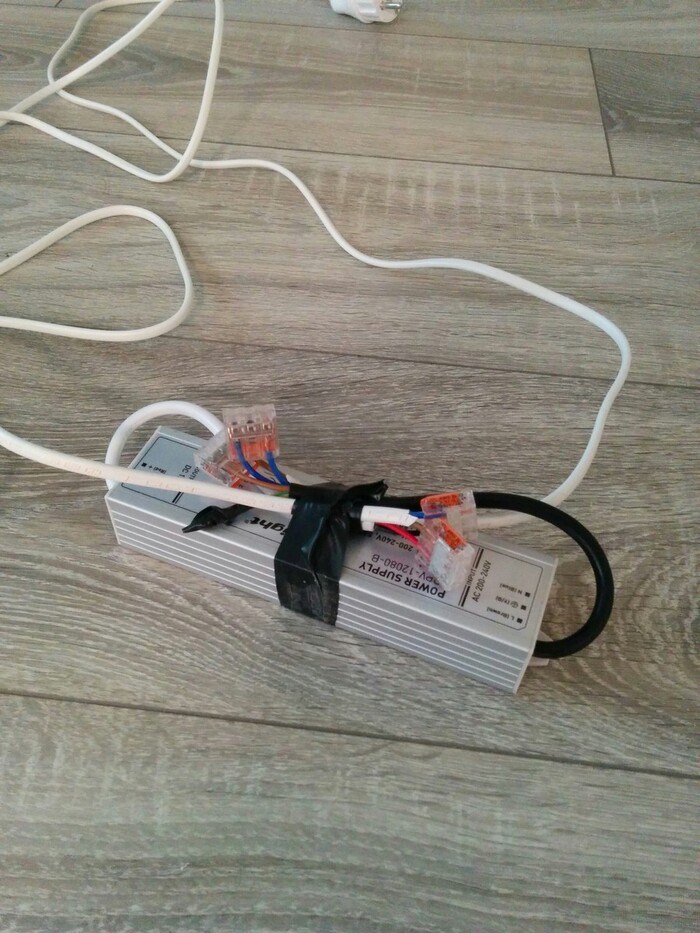

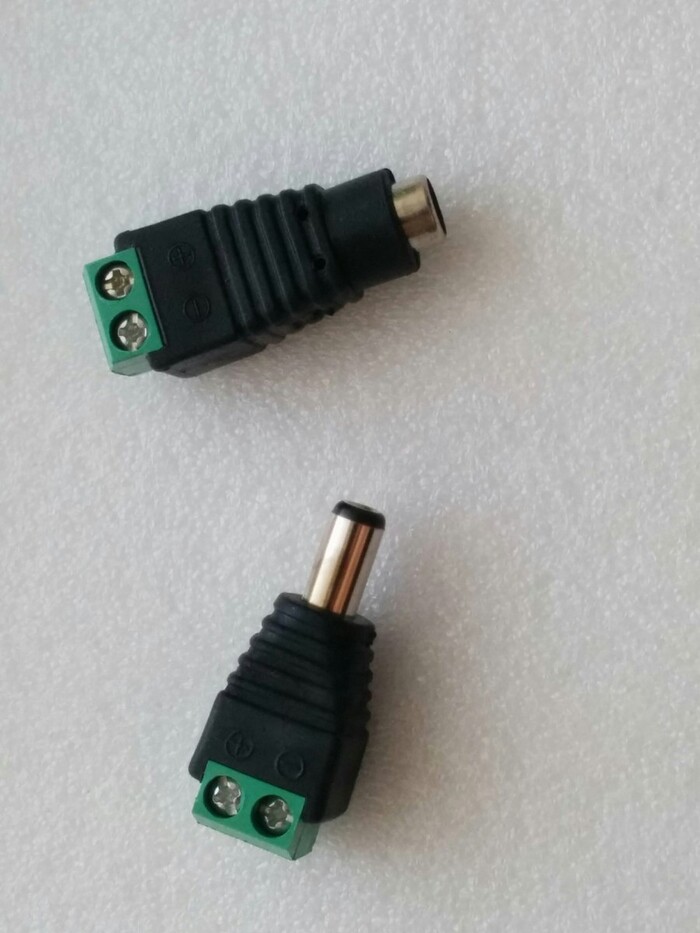

Для теста взял винтовые разъёмы и рычажные клеммы WAGO 221. Выглядит сурово, но надо было проверить, что работает.

Далее начал приводить всё в более красивый вид. Для входа питания взял стандартный разъём 5.5x2.1x9.5мм (просто у меня уже есть кольцевой свет с таким блоком питания, решил не изобретать велосипед, а максимально унифицировать).

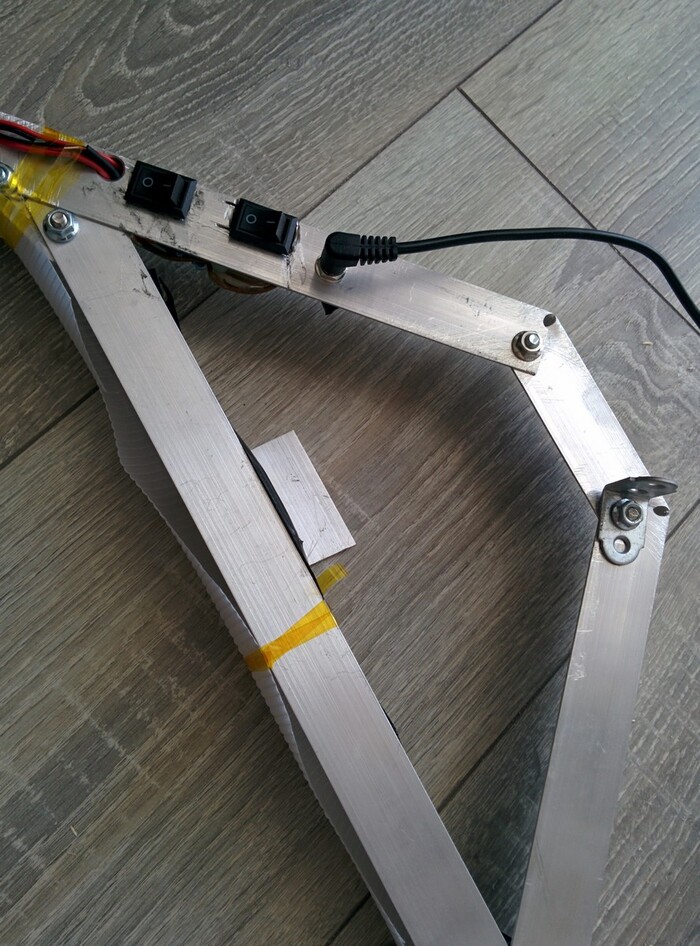

Два выключателя.

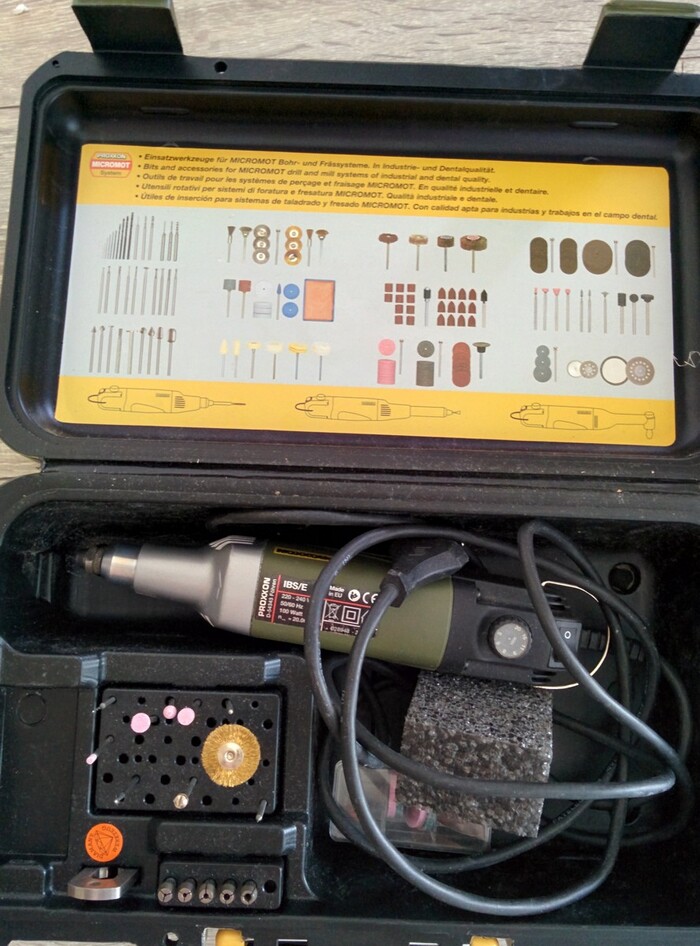

Тут пригодился маленький гравер с отрезным кругом. Часто такой инструмент называют "дремель" по названию фирмы, но у меня производитель proxxon, хотя смысл тот же самый. В данном случае это такая "микро-болгарка" с отрезным кругом всего 24мм диаметром, которым можно вырезать в алюминии маленькое прямоугольное отверстие.

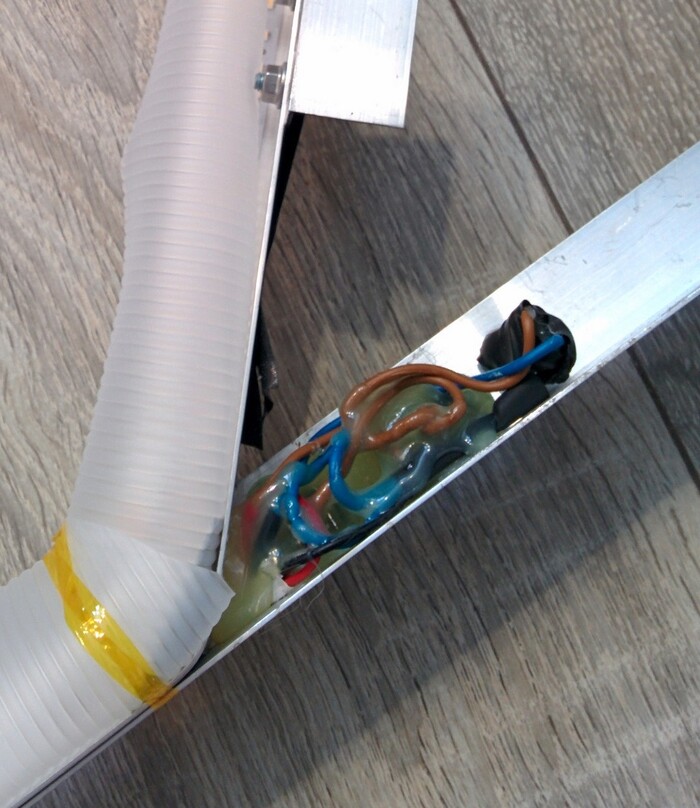

Два ряда ленты повесил на два отдельных выключателя, чтобы можно было выбирать общую яркость. Внутренние выводы залил пластиком из термоклеевого пистолета.

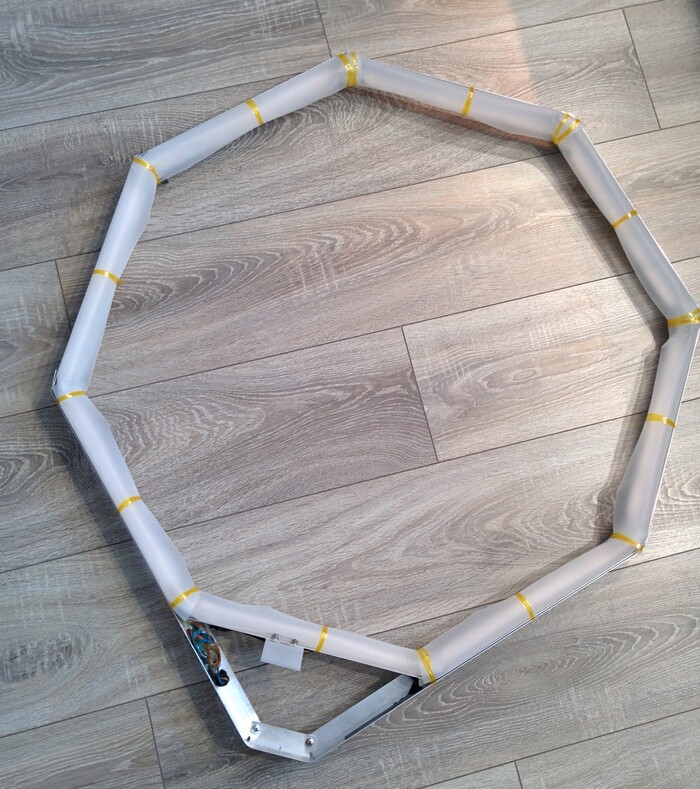

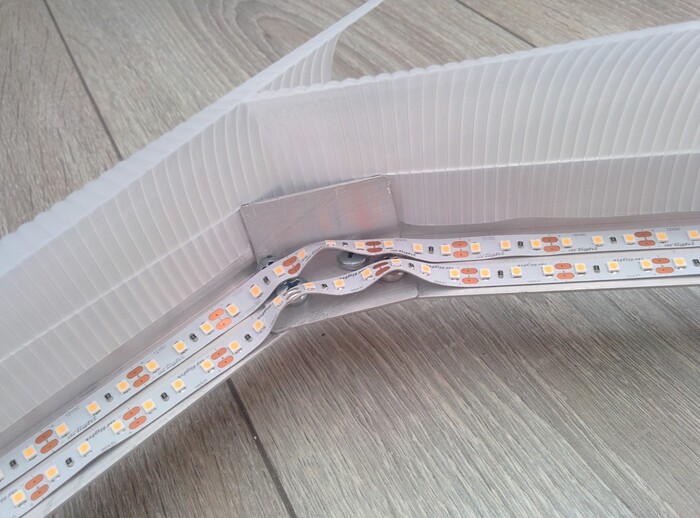

Понял, что работает, но точечные светодиоды настолько выжигают глаза, что явно нужен рассеиватель. Поскольку общая концепция описывается фразой "из говна и палок", то в леруа купил рулон матового пластика, который кладут на дно кухонных ящиков. Выбрал из-за того, что заявленный материал ЭВА-пластик (EVA, этиленвинилацетат), а у него температура плавления 80 градусов, конструкция всё-таки будет греться. Поэтому же купил узкий 5мм термоскотч. Возможно, и обычный скотч подошёл бы, но я решил не рисковать. Термоскотч, конечно, с жёлтым оттенком, может немного исказить цветовую температуру, но зато можно не переживать за перегрев.

Между рассеивателем и профилем оставил зазор, чтобы воздух проходил тоже для охлаждения.

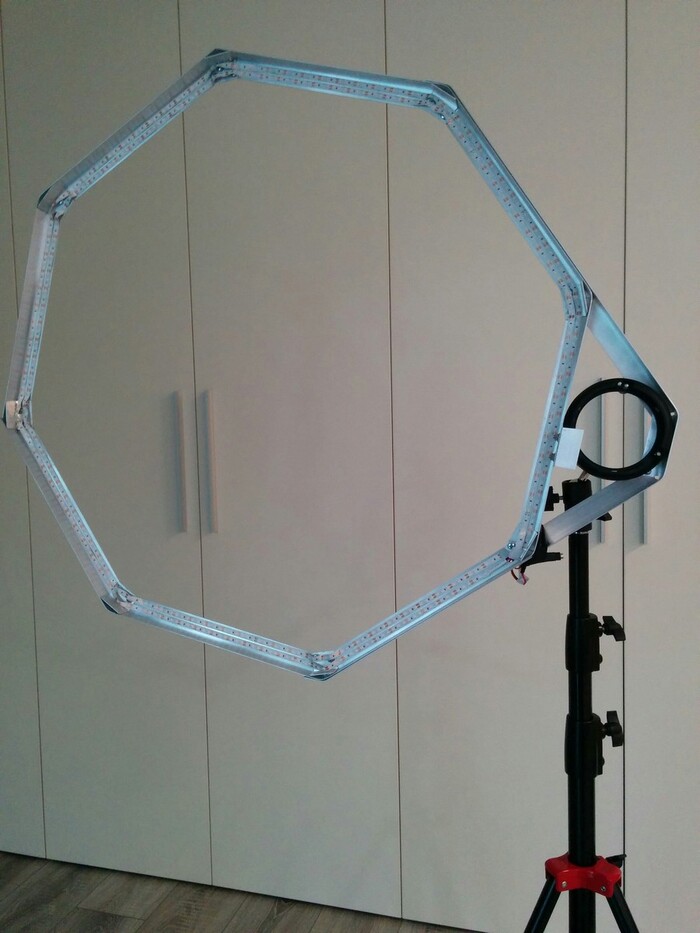

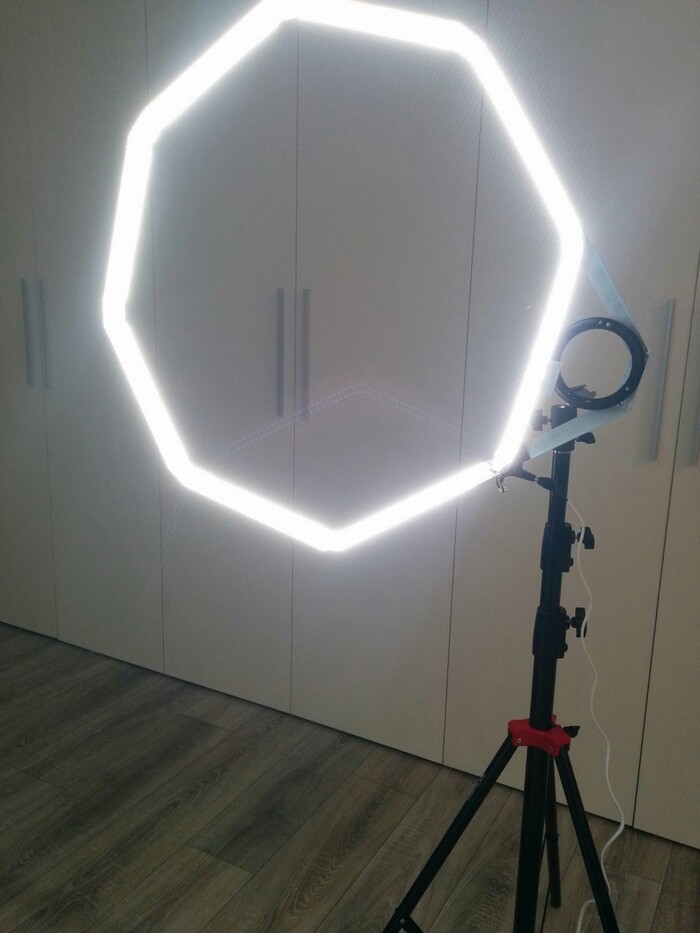

Итак, мы получили кольцевой свет около 50 Ватт мощности диаметром почти 80см. При этом аналогично можно сделать и более мощные варианты. Хотя для более мощных надо думать над питанием, потому что при долгой работе разъём питания ощутимо греется, через него идёт около 4 Ампер, а на блоке питания, которым я его подключал, написано "до 5 Ампер", то есть особо запаса нет.

Серия про самоделки Рукожопие головного мозга

Дополнение. На концах ленты коннекторы с проводами, так что на каждый отрезок ленты питание подаётся с двух сторон, чтобы меньше падало напряжение.
